Tổng quan về bẫy hơi đồng tiền bích TungLung TL-62
Bẫy hơi đồng tiền TungLung TL-62 là dòng thiết bị xả nước ngưng nhiệt động (Thermodynamic) nổi tiếng của Đài Loan. Với thiết kế kết nối mặt bích chắc chắn, sản phẩm chuyên dùng để loại bỏ nước ngưng và khí không ngưng ra khỏi hệ thống hơi nóng một cách tự động. Đây là giải pháp kinh tế và hiệu quả, được các nhà máy tại Việt Nam tin dùng nhờ khả năng vận hành bền bỉ và giá thành cực kỳ cạnh tranh.
Model TL-62 hoạt động dựa trên nguyên lý biến đổi vận tốc và áp suất khi dòng môi chất đi qua đĩa van đơn giản nhưng chính xác. Với thiết kế tối ưu, bẫy hơi TungLung không chỉ giúp ngăn chặn tình trạng búa nước mà còn đảm bảo hơi nóng trong đường ống luôn đạt trạng thái khô nhất. Sản phẩm là sự lựa chọn hàng đầu cho các hệ thống yêu cầu xả nước ngưng tức thời và chịu được áp suất vận hành trung bình đến cao.

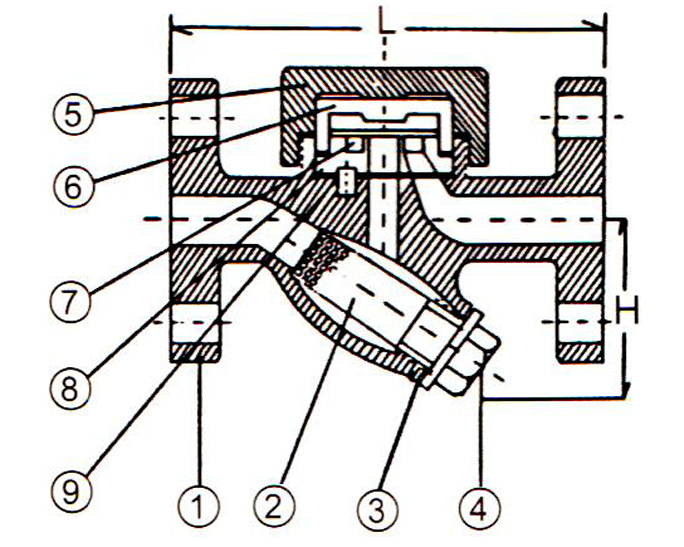

Cấu tạo kỹ thuật và vật liệu
Cấu tạo của TungLung TL-62 tập trung vào sự tối giản nhưng đạt độ bền cơ học cao nhất với phần thân van được đúc từ gang dẻo hoặc thép carbon tùy phiên bản. Điểm mấu chốt nằm ở bộ phận đĩa van (Disc) và ghế van (Seat) được chế tạo từ thép không gỉ (Stainless Steel) cường lực. Các bộ phận này được mài phẳng tỉ mỉ để đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ hơi tươi gây lãng phí năng lượng.
- Thân van (Body): Gang dẻo chịu lực, bề mặt sơn phủ chống gỉ sét trong môi trường ẩm ướt.
- Đĩa van (Disc): Thép không gỉ (SUS), có khả năng chịu mài mòn và va đập tần suất cao.
- Kiểu lắp: Mặt bích tiêu chuẩn JIS 10K/16K hoặc ANSI, giúp kết nối vững chắc và chống rung động.
- Khả năng chịu nhiệt: Vận hành ổn định trong dải nhiệt độ tối đa lên đến 220°C.
Quy cách đường ống và bảng kích thước
Bẫy hơi TL-62 được sản xuất với dải kích thước đa dạng, phù hợp với các hệ thống đường ống công nghiệp từ DN15 đến DN50. Kiểu kết nối mặt bích giúp thiết bị dễ dàng lắp đặt vào các đường ống có phi lớn hoặc các vị trí yêu cầu tháo lắp định kỳ để kiểm tra. Việc lựa chọn đúng kích thước định danh đảm bảo lưu lượng nước ngưng được giải phóng kịp thời, không gây ứ đọng làm giảm hiệu suất nhiệt của thiết bị.
| Model | Kích thước danh định | Kích thước hệ Inch | Đường kính ống (Phi) | Kiểu kết nối |
|---|---|---|---|---|
| TL-62-15A | DN15 | 1/2″ | Phi 21 mm | Mặt bích (Flange) |
| TL-62-20A | DN20 | 3/4″ | Phi 27 mm | Mặt bích (Flange) |
| TL-62-25A | DN25 | 1″ | Phi 34 mm | Mặt bích (Flange) |
| TL-62-40A | DN40 | 1-1/2″ | Phi 49 mm | Mặt bích (Flange) |
| TL-62-50A | DN50 | 2″ | Phi 60 mm | Mặt bích (Flange) |
Hiệu suất vận hành thực tế
Về hiệu suất, bẫy hơi đồng tiền bích TL-62 có khả năng chịu áp suất làm việc tối đa lên đến 16 kgf/cm², đáp ứng tốt các yêu cầu của lò hơi công nghiệp vừa và nhỏ. Thiết bị có chu kỳ đóng mở dứt khoát, giúp loại bỏ nước ngưng tụ ngay khi vừa hình thành trên đường ống chính. Khả năng chịu nhiệt độ cao và áp suất lớn của dòng sản phẩm TungLung đã được kiểm chứng qua nhiều dự án dệt nhuộm và sản xuất bao bì.
Một ưu điểm thực tế của model TL-62 là khả năng vận hành tốt trong điều kiện quá nhiệt nhẹ mà không bị kẹt đĩa. Mặc dù là dòng bẫy hơi đồng tiền, nhưng nhờ thiết kế mặt bích dày dặn, sản phẩm giảm thiểu được tiếng ồn khi xả áp so với các dòng nối ren cùng loại. Hiệu suất thoát ngưng mạnh mẽ của TL-62 giúp hệ thống hơi đạt được trạng thái ổn định nhanh chóng sau mỗi lần khởi động lại máy.
Kỹ thuật lắp đặt đúng tiêu chuẩn
Để bẫy hơi TungLung TL-62 hoạt động bền bỉ, kỹ thuật viên cần lắp đặt thiết bị theo phương ngang, với phần nắp hướng lên trên để đĩa van hoạt động tự do nhất. Do kết nối dạng mặt bích, cần đảm bảo các đệm làm kín (gasket) được đặt cân đối và siết bu lông đều tay để tránh rò rỉ áp suất. Hướng mũi tên đúc trên thân bẫy hơi phải luôn trùng với hướng di chuyển của nước ngưng tụ trong đường ống dẫn.
Khuyến cáo quan trọng là luôn phải lắp đặt lọc chữ Y (Y-Strainer) ở phía trước bẫy hơi TL-62. Do đĩa van đồng tiền rất nhạy cảm với rác và xỉ hàn, việc lọc sạch cặn bẩn sẽ giúp kéo dài tuổi thọ mặt ghế van, tránh tình trạng van bị “thổi thông” (rò rỉ hơi liên tục). Ngoài ra, nên lắp đặt thêm van bi chặn trước và sau bẫy hơi để thuận tiện cho việc bảo trì, vệ sinh đĩa van định kỳ mà không cần dừng toàn bộ hệ thống hơi.
Phạm vi ứng dụng trong công nghiệp
Bẫy hơi đồng tiền mặt bích TungLung TL-62 được ứng dụng rộng rãi tại các vị trí xả nước ngưng trên đường ống dẫn hơi chính (Steam Main Line). Nhờ thiết kế mặt bích chịu lực, sản phẩm thường xuất hiện trong các nhà máy dệt nhuộm, nhà máy giấy, chế biến gỗ và thực phẩm. Thiết bị này đặc biệt hiệu quả khi lắp đặt tại các trạm phân phối hơi, nơi cần xả nước ngưng ở áp suất cao và vận tốc dòng chảy lớn.
Ngoài ra, TL-62 còn được sử dụng cho các thiết bị sấy, bộ trao đổi nhiệt kiểu tấm hoặc ống chùm công suất trung bình. Với xuất xứ Đài Loan, sản phẩm là sự dung hòa giữa chất lượng ổn định và chi phí đầu tư thấp, giúp tối ưu hóa giá thành vận hành cho doanh nghiệp. Độ bền của dòng bẫy hơi mặt bích TungLung mang lại sự an tâm tuyệt đối cho các hệ thống hơi nóng công nghiệp vận hành 24/7.
