Tổng quan

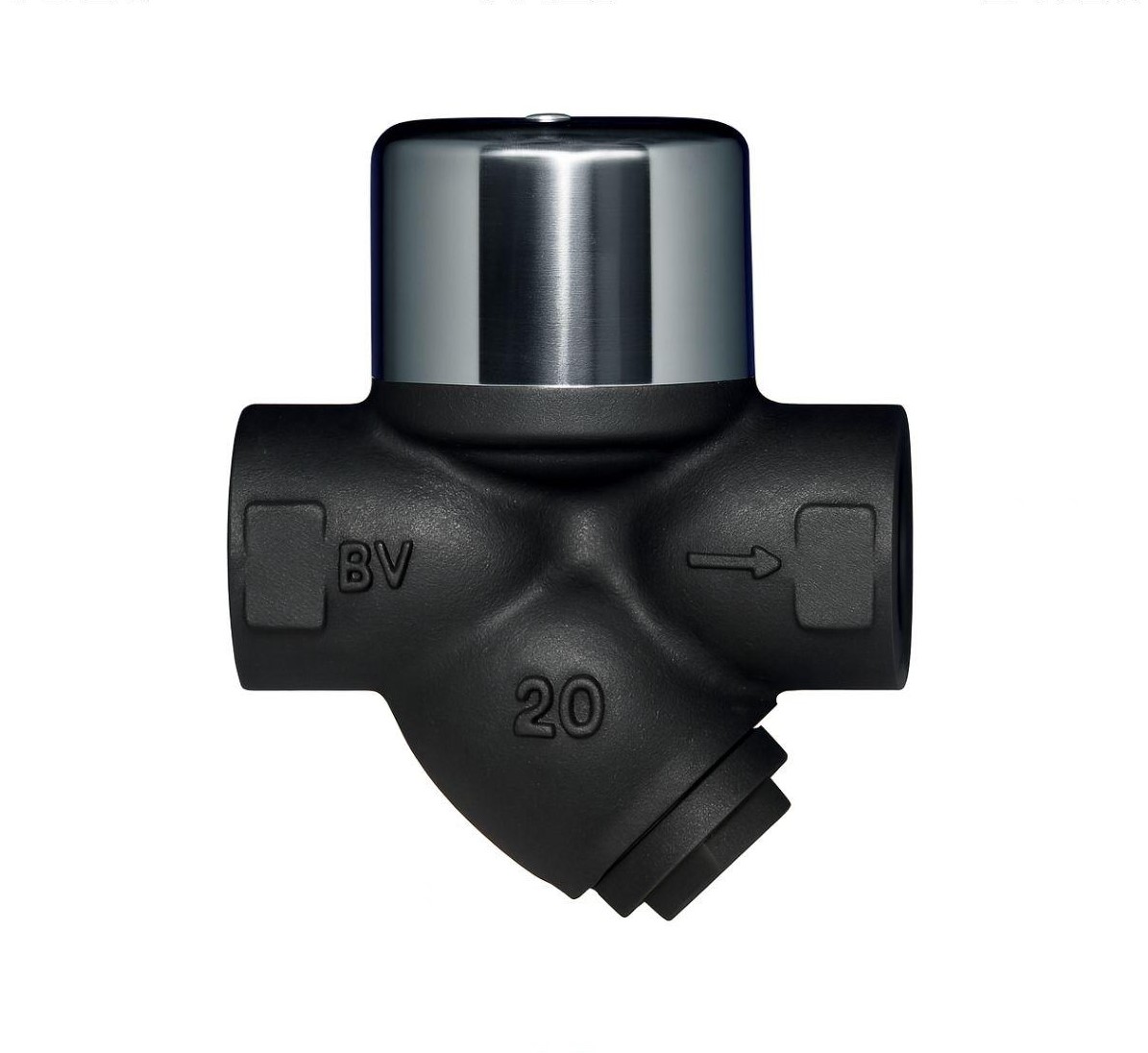

Bẫy hơi đồng tiền Ravis TD10 là dòng bẫy hơi dạng nhiệt động (Thermodynamic Steam Trap) xuất xứ từ Đài Loan, được thiết kế chuyên dụng để tách nước ngưng tụ ra khỏi hệ thống hơi nóng. Với cơ chế vận hành dựa trên sự biến đổi vận tốc của dòng lưu chất, TD10 giúp hệ thống luôn khô ráo, nâng cao hiệu suất truyền nhiệt và bảo vệ đường ống khỏi hiện tượng thủy kích.
Sản phẩm được chế tạo từ thép không gỉ (Stainless Steel) toàn thân, mang lại khả năng chống ăn mòn và chịu được áp suất vận hành cực cao trong các môi trường công nghiệp khắc nghiệt. Ravis TD10 nổi tiếng với thiết kế nhỏ gọn, độ bền cơ học ấn tượng và khả năng hoạt động ổn định mà không cần điều chỉnh thủ công, phù hợp cho nhiều quy mô nhà máy khác nhau.
Việc sử dụng bẫy hơi đồng tiền Ravis không chỉ giúp tối ưu hóa lượng hơi tiêu thụ mà còn góp phần giảm thiểu đáng kể chi phí nhiên liệu đốt cho nồi hơi. Đây là thiết bị không thể thiếu trên các đường ống chính, các trạm giảm áp và các thiết bị trao đổi nhiệt, đảm bảo quy trình sản xuất diễn ra liên tục, an toàn và đạt hiệu quả kinh tế cao nhất.
Cấu tạo kỹ thuật
Bẫy hơi Ravis TD10 sở hữu cấu tạo đơn giản nhưng cực kỳ tinh xảo với bộ phận chuyển động duy nhất là một đĩa van hình đồng tiền (Disc) bằng thép không gỉ. Thân bẫy hơi được đúc từ thép inox SS304 hoặc SS316 tùy phiên bản, giúp thiết bị chịu được sự mài mòn của dòng hơi vận tốc cao và ngăn ngừa tình trạng oxy hóa bề mặt trong suốt vòng đời sử dụng.
Đĩa đồng tiền bên trong được gia công với độ phẳng tuyệt đối, kết hợp cùng đế van (Seat) tạo thành một bộ đôi làm kín hoàn hảo khi áp suất hơi nóng tăng cao. Cơ chế này cho phép bẫy hơi tự động đóng lại khi có hơi nóng đi qua và mở ra tức thì để xả nước ngưng khi nhiệt độ giảm xuống, đảm bảo không thất thoát hơi nóng quý giá ra môi trường bên ngoài.
| Bộ phận chính | Vật liệu (Material) |
|---|---|
| Thân bẫy (Body) | Thép không gỉ (Stainless Steel) |
| Đĩa đồng tiền (Disc) | Thép không gỉ (Inox 304/316) |
| Nắp bẫy (Cap) | Thép không gỉ chịu lực |
| Lưới lọc (Strainer) | Tích hợp sẵn (Tùy chọn) |
Quy cách đường ống
Bẫy hơi đồng tiền Ravis TD10 sử dụng kiểu kết nối ren tiêu chuẩn NPT hoặc PT, giúp việc lắp đặt và thay thế trở nên vô cùng nhanh chóng trên các hệ thống ống thép. Việc lựa chọn đúng kích cỡ DN tương ứng với đường kính Phi (mm) của ống dẫn nước ngưng là yếu tố then chốt để đảm bảo lưu lượng xả tối ưu, tránh hiện tượng nghẽn mạch nước ngưng tụ.
Dưới đây là bảng tra cứu quy cách ống thực tế tương ứng với các kích cỡ của bẫy hơi Ravis TD10 Đài Loan:
| Kích cỡ (DN) | Kích cỡ (Inch) | Ứng dụng ống (Phi) |
|---|---|---|
| DN15 | 1/2″ | Ống Phi 21mm |
| DN20 | 3/4″ | Ống Phi 27mm |
| DN25 | 1″ | Ống Phi 34mm |
Người dùng cần lưu ý sử dụng băng tan chịu nhiệt hoặc keo chuyên dụng cho hơi nóng khi thi công các mối nối ren để đảm bảo độ kín khít tuyệt đối. Với dải kích thước từ DN15 đến DN25, Ravis TD10 cực kỳ linh hoạt để lắp đặt cho các vị trí bẫy hơi trên trục đường ống chính hoặc tại các cụm máy sấy, máy là công nghiệp có không gian hạn chế.
Hiệu suất thực tế
Về khả năng làm việc, Ravis TD10 chịu được áp suất vận hành tối đa lên tới 42 kgf/cm² (4.2 MPa), một thông số vượt trội cho dòng bẫy hơi đồng tiền nối ren. Nhiệt độ làm việc tối đa của thiết bị có thể đạt mức 400°C, cho phép ứng dụng an toàn trong các hệ thống hơi bão hòa và cả hơi quá nhiệt tại các nhà máy nhiệt điện hoặc hóa chất quy mô lớn.
Thiết bị có khả năng xả nước ngưng liên tục mà không gây hiện tượng tụ áp, nhờ vào cơ chế đóng mở bằng đĩa inox siêu nhạy. Hiệu suất tách nước của TD10 được đánh giá là rất sạch, giúp dòng hơi đi vào thiết bị trao đổi nhiệt luôn đạt trạng thái khô nhất, từ đó rút ngắn thời gian gia nhiệt và nâng cao chất lượng thành phẩm trong quy trình sản xuất nhiệt.
Kỹ thuật lắp đặt
Bẫy hơi đồng tiền Ravis TD10 nên được lắp đặt theo phương ngang với nắp bẫy hướng lên trên để đảm bảo đĩa đồng tiền vận hành theo trọng lực một cách chính xác nhất. Trước khi lắp, cần thổi sạch đường ống để loại bỏ rác hàn và cặn bẩn, đồng thời nên lắp thêm một bộ lọc Y (Y-Strainer) ở phía trước để bảo vệ đĩa van khỏi các tạp chất gây trầy xước bề mặt làm kín.
Để thuận tiện cho việc bảo trì, kỹ thuật viên nên bố trí các van khóa ở hai đầu và một đường ống bypass (đường tắt) đi kèm. Việc lắp thêm một van một chiều phía sau bẫy hơi là cần thiết nếu nước ngưng được thu hồi về bồn chứa ở vị trí cao hơn bẫy, nhằm ngăn chặn hiện tượng dòng nước ngưng chảy ngược lại làm hư hại hệ thống khi ngừng vận hành lò hơi.
Phạm vi ứng dụng
Ravis TD10 là linh kiện then chốt trong các hệ thống lò hơi của nhà máy dệt nhuộm, may mặc và sản xuất thực phẩm, nơi đòi hỏi lượng hơi khô ổn định để sấy và nấu. Thiết bị giúp loại bỏ nước ngưng tại các vị trí uốn cong của đường ống hoặc các điểm cuối của trục hơi chính, ngăn ngừa triệt tiêu các rủi ro về rung chấn và tiếng ồn do hiện tượng thủy kích gây ra.
Ngoài ra, bẫy hơi đồng tiền Đài Loan này còn được tin dùng trong ngành dược phẩm, hóa mỹ phẩm và các hệ thống sấy gỗ công nghiệp nhờ độ bền vượt trội và giá thành cạnh tranh. Với khả năng chịu áp lực cao và chống ăn mòn xuất sắc, Ravis TD10 mang lại giải pháp quản lý nước ngưng hoàn hảo, giúp doanh nghiệp vận hành hệ thống hơi an toàn, ổn định và tiết kiệm năng lượng tối đa.
