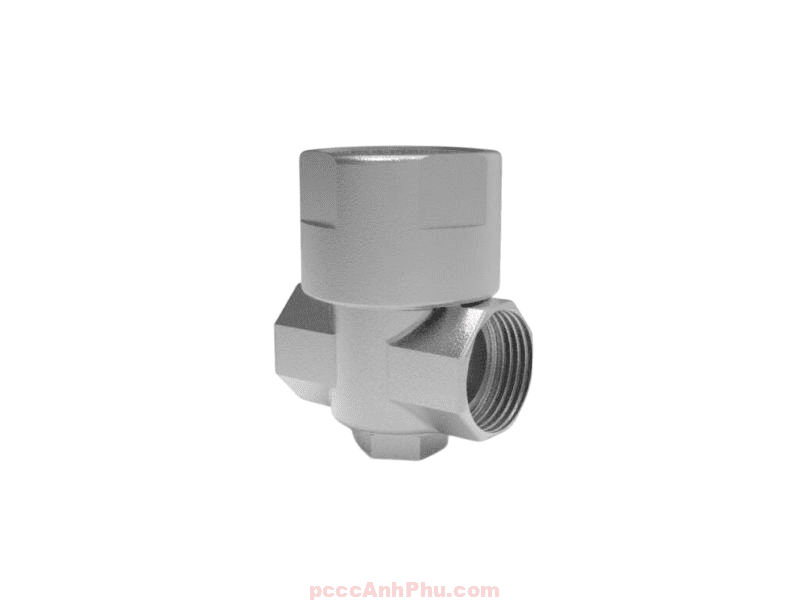

Tổng quan về bẫy hơi đồng tiền Samyang YSP-5
Bẫy hơi đồng tiền Samyang YSP-5 là dòng bẫy hơi nhiệt động (Thermodynamic) thế hệ mới, được nhập khẩu chính hãng từ Hàn Quốc. Thiết bị này nổi tiếng với khả năng phản ứng nhanh nhạy trước sự thay đổi của dòng chảy, giúp loại bỏ nước ngưng kịp thời và duy trì áp suất hơi ổn định trong suốt quá trình vận hành hệ thống.
Model YSP-5 được thiết kế nhằm tối ưu hóa diện tích lắp đặt nhưng vẫn đảm bảo hiệu suất xả mạnh mẽ. Với cơ chế đóng mở dựa trên sự chênh lệch vận tốc giữa hơi và nước ngưng, sản phẩm cực kỳ phù hợp cho các vị trí tách nước ngưng trên đường ống dẫn hơi chính, nơi yêu cầu thiết bị có độ bền cao và ít phải bảo trì định kỳ.
Cấu tạo kỹ thuật và vật liệu chế tạo
Samyang YSP-5 sở hữu cấu tạo tinh giản với thân van làm từ gang dẻo GCD450 cao cấp, giúp thiết bị chịu được áp lực làm việc lớn và các cú sốc nhiệt đột ngột. Bề mặt thân van được xử lý kỹ lưỡng, tăng cường khả năng chống oxy hóa và mài mòn từ môi trường bên ngoài, đảm bảo tuổi thọ thiết bị kéo dài trên nhiều năm sử dụng.
Phần quan trọng nhất là đĩa van (Disc) và đế van (Seat) được chế tạo từ thép không gỉ (STS) đặc dụng. Vật liệu này được tôi cứng để chịu được lực va đập liên tục khi đĩa van đóng mở ở tốc độ cao. Đặc biệt, YSP-5 còn tích hợp lưới lọc bụi mịn bên trong thân van, bảo vệ bề mặt làm kín khỏi các tạp chất và xỉ hàn đi theo dòng hơi nóng.
| Bộ phận chi tiết | Vật liệu (Material) |
|---|---|
| Thân & Nắp (Body/Cap) | Gang dẻo (GCD450) |
| Đĩa van (Disc) | Thép không gỉ (STS) |
| Bộ lọc (Built-in Strainer) | Thép không gỉ (STS) |
Quy cách đường ống và thông số Phi (mm) thực tế
Bẫy hơi đồng tiền YSP-5 sử dụng kiểu kết nối ren chuẩn KS PT, tương thích hoàn toàn với các loại phụ kiện ống thép đen hoặc ống thép đúc hiện nay. Việc lựa chọn size bẫy hơi tương ứng với đường kính ống Phi (mm) chuẩn giúp giảm thiểu hiện tượng nghẽn dòng và tối ưu hóa chi phí lắp đặt cho nhà thầu thi công.
Dưới đây là các kích thước định danh phổ biến của dòng Samyang YSP-5 và quy đổi đường kính ống thực tế tương ứng để bạn dễ dàng lựa chọn vật tư thi công trên công trường:
- Size 15A: Kết nối ống Phi 21mm (1/2″), thường dùng cho các đoạn cuối đường ống chính hoặc bẫy hơi nhánh nhỏ.
- Size 20A: Kết nối ống Phi 27mm (3/4″), kích cỡ thông dụng nhất cho các hệ thống gia nhiệt trung bình.
- Size 25A: Kết nối ống Phi 34mm (1″), dành cho các vị trí có lưu lượng nước ngưng tụ cao cần xả nhanh.
Hiệu suất thực tế và thông số vận hành
Về khả năng vận hành, Samyang YSP-5 đáp ứng mức áp suất làm việc tối đa lên tới 1.6 MPa (16 Bar) và chịu được nhiệt độ hơi bão hòa lên đến 220°C. Với cơ chế đóng mở dứt khoát, thiết bị giúp tiết kiệm tối đa lượng hơi tươi bị thất thoát, từ đó nâng cao hiệu quả kinh tế và giảm chi phí nhiên liệu cho lò hơi (Boiler).
Thiết bị hoạt động tốt nhất trong dải áp suất chênh lệch ổn định. Nhờ thiết kế đĩa van nhẹ và hành trình ngắn, YSP-5 có khả năng xả khí không ngưng (air) hiệu quả ngay khi khởi động hệ thống, giúp rút ngắn thời gian gia nhiệt và ngăn ngừa tình trạng túi khí làm giảm hiệu suất của các thiết bị trao đổi nhiệt phía sau.
Kỹ thuật lắp đặt bẫy hơi đồng tiền YSP-5
Để bẫy hơi YSP-5 hoạt động bền bỉ, kỹ thuật viên cần lắp đặt thiết bị theo phương nằm ngang với nắp bẫy hướng lên trên. Hướng mũi tên đúc trên thân van phải trùng với hướng đi của dòng hơi. Việc lắp đặt đúng kỹ thuật giúp đĩa van hoạt động đồng tâm, tránh tình trạng mòn không đều dẫn đến rò rỉ hơi sau một thời gian sử dụng.
Một lưu ý quan trọng là không nên lắp đặt bẫy hơi nhiệt động quá xa điểm tách nước ngưng. Ngoài ra, cần thiết kế một cụm van bypass bao gồm van chặn trước/sau để phục vụ việc vệ sinh lưới lọc tích hợp. Khi hệ thống vận hành lần đầu, nên xả tràn (blow-down) đường ống để loại bỏ hoàn toàn rác công nghiệp trước khi cho hơi đi qua bẫy.
Phạm vi ứng dụng của Samyang YSP-5
Bẫy hơi đồng tiền Samyang YSP-5 được ứng dụng rộng rãi trong các hệ thống bồn nấu thực phẩm, máy sấy công nghiệp, và các dàn trao đổi nhiệt quy mô vừa. Khả năng chịu được thủy kích và thiết kế gọn nhẹ giúp sản phẩm dễ dàng tích hợp vào các không gian máy móc chật hẹp mà không làm ảnh hưởng đến thẩm mỹ của hệ thống.
Tại Việt Nam, model YSP-5 từ Hàn Quốc là lựa chọn ưu tiên trong các ngành sản xuất giấy, dệt may và hóa chất nhờ khả năng vận hành ổn định dưới áp lực cao. Việc sử dụng bẫy hơi YSP-5 không chỉ giúp bảo vệ đường ống dẫn hơi khỏi hiện tượng va đập thủy lực mà còn đảm bảo chất lượng hơi luôn khô, nâng cao năng suất thành phẩm cho nhà máy.
