Tổng quan về bẫy hơi đồng tiền Samyang YSP-6 (DN8 – DN10)
Bẫy hơi đồng tiền Samyang YSP-6 kích thước DN8 và DN10 là dòng bẫy hơi nhiệt động (Thermodynamic) nhỏ nhất trong phân khúc của hãng Samyang – Hàn Quốc. Thiết bị được thiết kế tinh giản, chuyên dùng để tách nước ngưng tụ trong các hệ thống hơi nhỏ, yêu cầu sự gọn nhẹ nhưng vẫn phải đảm bảo khả năng đóng mở dứt khoát và độ bền cơ học cao.
Với cơ chế vận hành dựa trên sự chênh lệch vận tốc dòng chảy giữa hơi và nước ngưng, YSP-6 DN8/DN10 đặc biệt hiệu quả trong việc xử lý các túi nước ngưng tại các vị trí ngách hoặc thiết bị đo lường. Sản phẩm giúp bảo vệ các linh kiện nhạy cảm phía sau khỏi sự mài mòn và thủy kích, đồng thời duy trì áp suất hơi ổn định cho toàn bộ hệ thống vi mô.

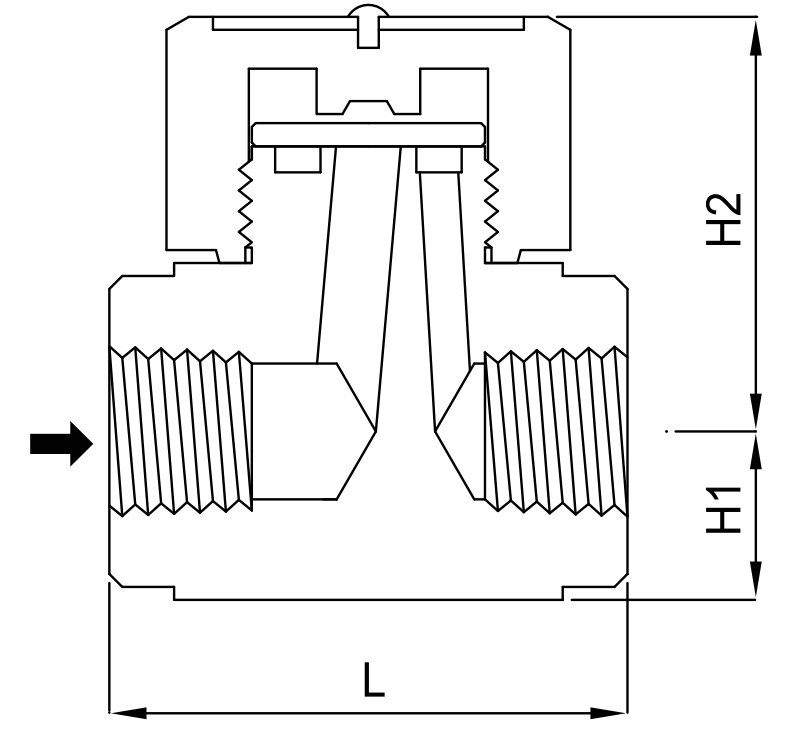

Cấu tạo kỹ thuật và vật liệu đặc chủng
Dù có kích thước nhỏ gọn, Samyang YSP-6 vẫn được chế tạo từ gang dẻo GCD450 cho phần thân, giúp thiết bị chịu được áp suất vận hành lớn mà không bị biến dạng. Bề mặt thân van được gia công tỉ mỉ để phù hợp với các không gian lắp đặt hẹp, đồng thời tăng khả năng tản nhiệt cho nắp bẫy, giúp chu kỳ đóng mở của đĩa van diễn ra chính xác hơn.
Đĩa van (Disc) và đế van (Seat) – những bộ phận tiếp xúc trực tiếp với hơi nóng tốc độ cao – được làm từ thép không gỉ (STS) chất lượng cao từ Hàn Quốc. Việc sử dụng vật liệu thép không gỉ giúp bẫy hơi chống lại sự xâm thực của hơi nước và sự ăn mòn hóa học, đảm bảo đĩa van luôn giữ được độ phẳng tuyệt đối để làm kín khít sau thời gian dài sử dụng.
| Thành phần bộ phận | Vật liệu (Material) |
|---|---|
| Thân & Nắp (Body/Cap) | Gang dẻo (GCD450) |
| Đĩa van & Đế van | Thép không gỉ (STS) |
| Kích thước định danh | DN8 (1/4″) – DN10 (3/8″) |
Quy cách đường ống và thông số Phi (mm) chuẩn
Kích thước DN8 và DN10 là những quy cách rất đặc thù, thường thấy trong các hệ thống máy móc nhập khẩu hoặc đường ống vi sinh. Việc nắm rõ đường kính ngoài Phi (mm) thực tế sẽ giúp đơn vị thi công lựa chọn đúng đầu nối và phụ kiện chuyển đổi, tránh tình trạng rò rỉ tại các mối nối ren chuẩn KS PT của Samyang.
Thông số quy đổi kích thước ống thực tế cho bẫy hơi Samyang YSP-6 DN8 và DN10 như sau:
- Size DN8 (1/4″): Tương đương ống Phi 13mm, chuyên dùng cho các thiết bị đo, phòng thí nghiệm hoặc máy sấy mini.
- Size DN10 (3/8″): Tương đương ống Phi 17mm, phù hợp cho các đường ống hơi nhánh có lưu lượng nước ngưng thấp.
- Kiểu kết nối: Ren chuẩn KS PT SCREW, đảm bảo độ kín khít cao khi kết hợp cùng băng tan hoặc keo chịu nhiệt.
Hiệu suất thực tế trong điều kiện áp suất cao
Bẫy hơi Samyang YSP-6 mặc dù nhỏ nhưng có khả năng làm việc ở áp suất tối đa lên đến 1.6 MPa (16 Bar) và nhiệt độ tối đa 220°C. Hiệu suất xả của bẫy được tối ưu hóa nhờ hành trình đĩa van cực ngắn, giúp xả nước ngưng liên tục theo chu kỳ mà không gây sụt áp đột ngột cho hệ thống hơi nóng phía sau.
Thiết bị có khả năng tự xả khí không ngưng (air) rất tốt trong giai đoạn khởi động, giúp hơi nóng nhanh chóng điền đầy các thiết bị gia nhiệt. Để đạt hiệu suất tốt nhất, người dùng nên đảm bảo áp suất đối kháng không vượt quá ngưỡng cho phép của nhà sản xuất, giúp bẫy hơi đóng mở nhịp nhàng và tiết kiệm tối đa lượng hơi tiêu thụ.
Kỹ thuật lắp đặt bẫy hơi đồng tiền DN8-DN10
Do kích thước ống Phi 13mm và Phi 17mm khá nhỏ, khi lắp đặt YSP-6 cần đặc biệt lưu ý không để các mẩu băng tan hoặc xỉ hàn lọt vào bên trong làm kẹt đĩa van. Kỹ thuật viên nên lắp bẫy theo phương ngang để đĩa van hoạt động ổn định nhất, đồng thời nắp van nên hướng lên trên để dễ dàng quan sát và thực hiện các thao tác bảo trì khi cần thiết.
Vì đây là dòng bẫy hơi kích thước siêu nhỏ, việc lắp đặt thêm một bộ lọc Y (Strainer) siêu mịn phía trước là bắt buộc để bảo vệ bề mặt đế van. Trong các hệ thống yêu cầu độ sạch cao, nên định kỳ tháo nắp van để vệ sinh đĩa van bằng dung dịch chuyên dụng, giúp duy trì khả năng làm kín và độ nhạy của bẫy hơi trong suốt quá trình vận hành.
Phạm vi ứng dụng của Samyang YSP-6
Bẫy hơi đồng tiền Samyang YSP-6 DN8/DN10 là giải pháp hoàn hảo cho các hệ thống sấy quy mô phòng thí nghiệm, máy tiệt trùng cỡ nhỏ trong ngành dược phẩm và các thiết bị gia nhiệt trong ngành nha khoa. Kích thước nhỏ gọn giúp sản phẩm dễ dàng tích hợp vào bên trong vỏ máy mà không chiếm nhiều diện tích, mang lại tính thẩm mỹ cao cho thiết bị.
Ngoài ra, YSP-6 còn được tin dùng trong các hệ thống bẫy hơi cho đường ống dẫn mẫu (sampling lines) hoặc các trạm quan trắc nhiệt độ hơi nước. Xuất xứ từ Hàn Quốc với tiêu chuẩn kiểm định nghiêm ngặt, Samyang YSP-6 mang lại sự ổn định và tin cậy tuyệt đối, giúp các hệ thống hơi vi mô hoạt động hiệu quả và giảm thiểu tối đa các sự cố kỹ thuật.
