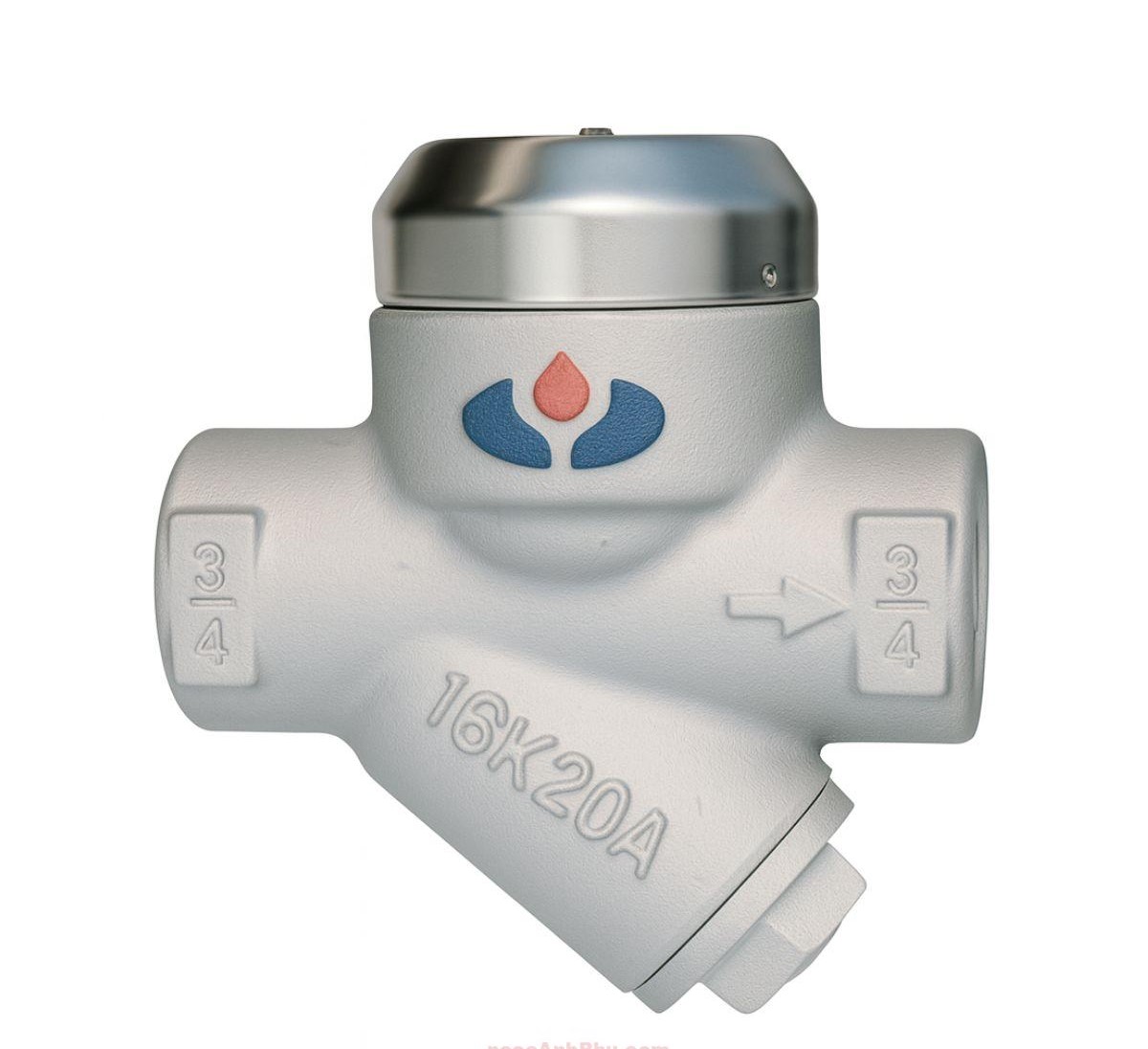

Tổng quan về bẫy hơi đồng tiền YooYoun TDC-1S
Bẫy hơi đồng tiền YooYoun TDC-1S là dòng thiết bị xả nước ngưng nhiệt động (Thermodynamic) cao cấp đến từ Hàn Quốc. Với thiết kế nhỏ gọn và kiểu kết nối ren linh hoạt, sản phẩm chuyên dùng để loại bỏ nước ngưng tụ trong các đường ống dẫn hơi áp suất trung bình và cao. Đây là giải pháp thoát ngưng bền bỉ, có khả năng chịu được va đập thủy lực và vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt khác nhau.
Model TDC-1S hoạt động dựa trên nguyên lý nhiệt động học, tận dụng sự chênh lệch vận tốc giữa hơi tươi và nước ngưng để điều khiển đĩa van đóng mở tự động. Thương hiệu YooYoun đã tối ưu hóa thiết kế buồng hơi phía trên để đảm bảo chu kỳ xả dứt khoát, giúp giảm thiểu tối đa tình trạng thất thoát hơi. Sản phẩm hiện được các nhà máy dệt nhuộm, thực phẩm và bao bì tại Việt Nam tin dùng nhờ tuổi thọ cao và giá thành đầu tư hợp lý.

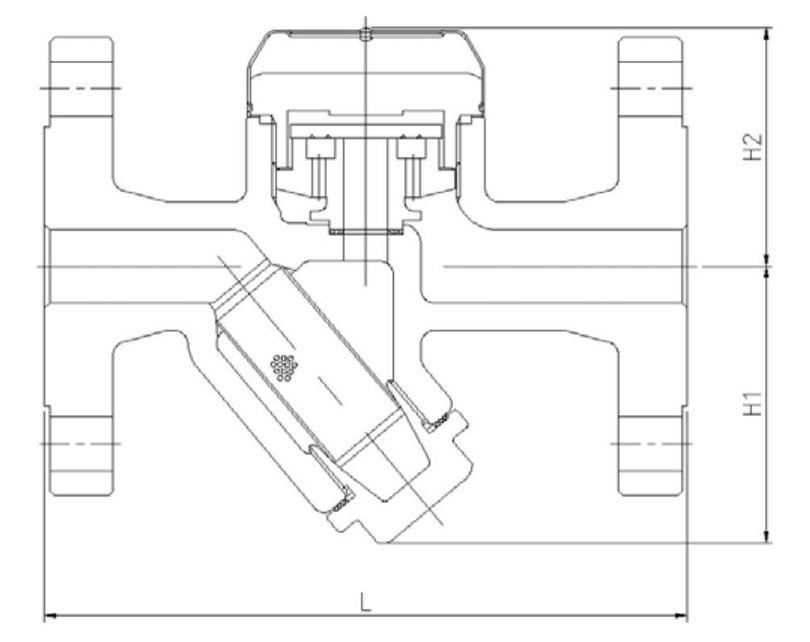

Cấu tạo kỹ thuật và vật liệu chịu nhiệt
Cấu tạo của bẫy hơi YooYoun TDC-1S tập trung vào độ bền của các bộ phận chuyển động đơn nhất. Thân van được chế tạo từ gang dẻo (Ductile Iron) hoặc thép carbon, mang lại khả năng chịu áp lực vận hành tối đa lên đến 16 kgf/cm². Điểm mấu chốt nằm ở đĩa van (Disc) và ghế van (Seat) được làm hoàn toàn bằng thép không gỉ (Stainless Steel) cường lực, giúp chống lại sự mài mòn và xói mòn của dòng hơi tốc độ cao.
- Thân van (Body): Gang dẻo chất lượng cao, chịu được áp suất thử nghiệm lớn.
- Đĩa van (Disc): Inox 304/316 mài phẳng độ chính xác cao, đảm bảo độ kín khít tuyệt đối.
- Nhiệt độ tối đa: Vận hành an toàn trong môi trường nhiệt độ lên đến 220°C.
- Áp suất làm việc: Dải áp suất rộng từ 0.35 kgf/cm² đến tối đa 16 kgf/cm².
Quy cách đường ống từ DN15 đến DN40
Dòng TDC-1S sử dụng kiểu kết nối ren PT tiêu chuẩn, phù hợp với hầu hết các loại ống thép phi phổ biến trong công nghiệp. Với dải kích thước từ DN15 (1/2″) đến DN40 (2″), sản phẩm dễ dàng tích hợp vào các vị trí thoát ngưng trên đường ống chính hoặc sau thiết bị gia nhiệt nhỏ. Việc lựa chọn đúng kích thước định danh giúp đảm bảo lưu lượng nước ngưng được giải phóng kịp thời, ngăn chặn hiện tượng tắc nghẽn thủy lực.
| Kích thước (DN) | Kích thước hệ Inch | Đường kính ống (Phi) | Model tương ứng | Kiểu kết nối |
|---|---|---|---|---|
| DN15 | 1/2″ | Phi 21 mm | TDC-1S 15A | Ren PT |
| DN20 | 3/4″ | Phi 27 mm | TDC-1S 20A | Ren PT |
| DN25 | 1″ | Phi 34 mm | TDC-1S 25A | Ren PT |
| DN32 | 1-1/4″ | Phi 42 mm | TDC-1S 32A | Ren PT |
| DN40 | 1-1/2″ | Phi 49 mm | TDC-1S 40A | Ren PT |
Hiệu suất vận hành và xả khí
Về hiệu suất vận hành, bẫy hơi TDC-1S cho khả năng xả nước ngưng theo từng chu kỳ rất chính xác, giúp duy trì áp suất ổn định bên trong đường ống dẫn hơi. Thiết bị có khả năng chịu được áp suất ngược (back pressure) lên tới 80% áp suất đầu vào mà vẫn đảm bảo chức năng đóng mở. Điều này cực kỳ quan trọng đối với các hệ thống thu hồi nước ngưng có đường ống hồi dài hoặc lắp đặt ở vị trí cao hơn bẫy hơi.
Ngoài ra, bẫy hơi đồng tiền YooYoun còn có khả năng tự xả một lượng khí không ngưng nhất định trong giai đoạn khởi động hệ thống. Đĩa van inox siêu bền giúp thiết bị đóng lại ngay lập tức khi hơi nóng tiếp cận, ngăn chặn tình trạng thất thoát hơi tươi gây tốn kém nhiên liệu lò hơi. Hiệu suất nhiệt của hệ thống được cải thiện rõ rệt nhờ bề mặt trao đổi nhiệt luôn được giữ khô ráo và không bị ngập nước ngưng tụ.
Kỹ thuật lắp đặt và bảo trì định kỳ
Để bẫy hơi đồng tiền YooYoun TDC-1S đạt tuổi thọ cao nhất, thiết bị nên được lắp đặt theo phương nằm ngang với nắp hướng lên trên. Hướng mũi tên trên thân van phải trùng với hướng dòng chảy của môi chất. Một quy tắc bắt buộc là cần lắp đặt thêm lọc chữ Y (Y-Strainer) ở phía trước bẫy hơi để ngăn chặn các loại rác hệ thống như xỉ hàn, mạt sắt gây trầy xước đĩa van và ghế van, dẫn đến tình trạng rò rỉ hơi liên tục.
Công tác bảo trì định kỳ cho dòng TDC-1S khá đơn giản nhờ cấu trúc chỉ có một bộ phận chuyển động duy nhất là đĩa van. Kỹ thuật viên có thể tháo nắp phía trên để vệ sinh đĩa van và ghế van bằng vải mềm sau mỗi 3-6 tháng vận hành. Việc vệ sinh thường xuyên giúp loại bỏ các mảng bám cặn vôi, đảm bảo đĩa van luôn kín khít và bẫy hơi vận hành đúng thông số kỹ thuật của nhà sản xuất Hàn Quốc.
Phạm vi ứng dụng trong hệ thống hơi
Bẫy hơi đồng tiền YooYoun TDC-1S được ứng dụng rộng rãi tại các vị trí xả nước ngưng trên đường ống dẫn hơi chính và các bộ góp hơi phân phối. Sản phẩm cũng là lựa chọn hàng đầu cho các thiết bị sấy, bàn là hơi công nghiệp, các lò sấy gỗ hoặc bồn nấu gia nhiệt trực tiếp. Nhờ thiết kế nhỏ gọn, TDC-1S dễ dàng lắp đặt trong các không gian hẹp của máy móc mà vẫn đảm bảo khả năng thoát ngưng mạnh mẽ.
Sản phẩm đặc biệt hiệu quả trong các nhà máy dệt may, sản xuất giấy, cao su và chế biến nông sản. Với xuất xứ từ Hàn Quốc và chất lượng gia công tinh xảo, YooYoun TDC-1S mang lại giải pháp tiết kiệm năng lượng tối ưu và bảo vệ các thiết bị van giảm áp, van điều khiển phía sau khỏi tác hại của nước ngưng tụ. Đây là linh kiện không thể thiếu để đảm bảo hệ thống hơi nóng vận hành an toàn, hiệu quả và bền bỉ theo thời gian.
