Tổng quan

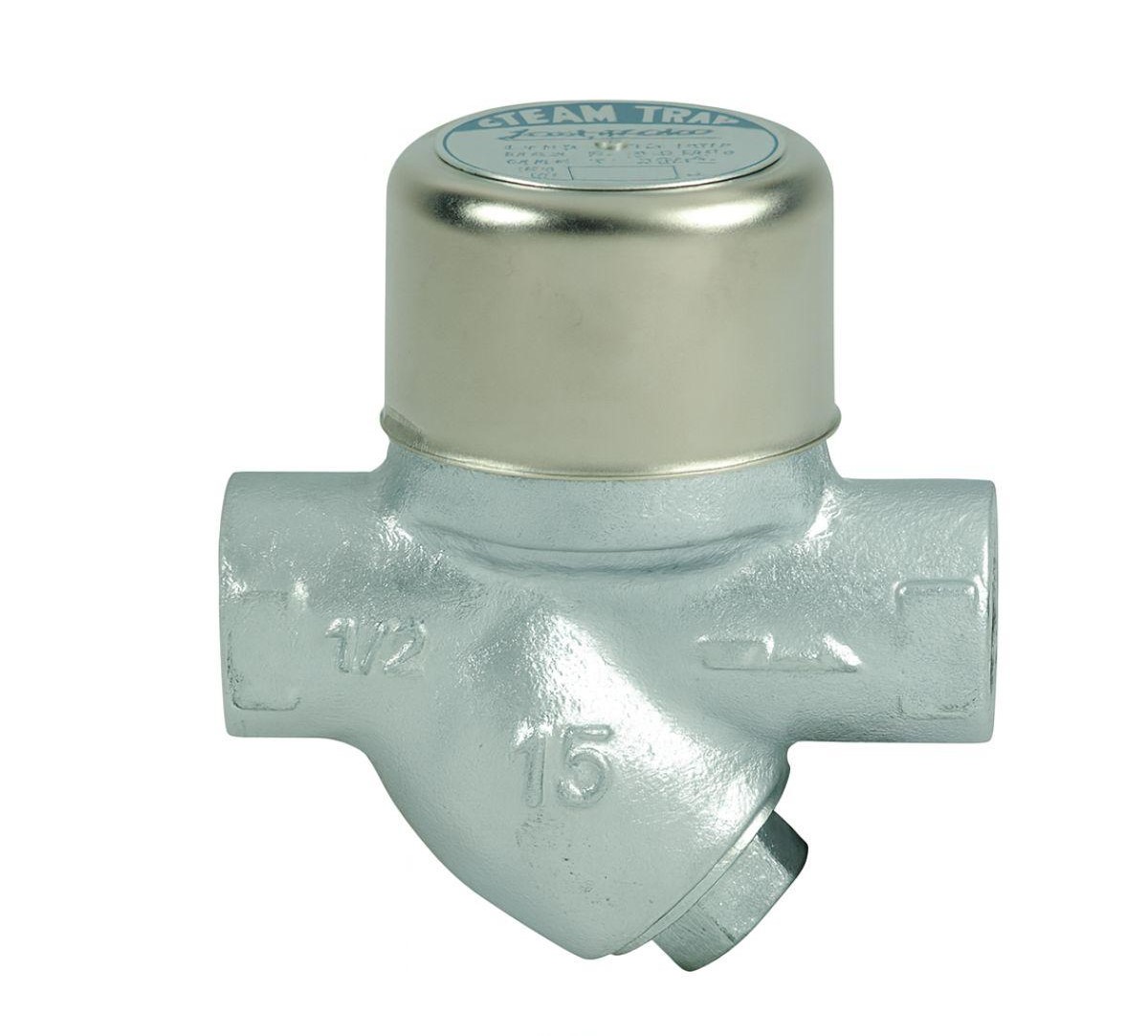

Bẫy hơi đồng tiền Yoshitake TD-10NA là dòng bẫy hơi nhiệt động (Thermodynamic Steam Trap) cao cấp, được sản xuất trực tiếp tại Nhật Bản. Với thiết kế đĩa van dạng đồng tiền đơn giản nhưng hiệu quả, thiết bị này chuyên dụng để tách nước ngưng tụ ra khỏi đường ống hơi chính và các thiết bị sấy, giúp hệ thống vận hành khô ráo và an toàn.
Sản phẩm nổi bật với toàn thân được chế tạo từ thép không gỉ (Stainless Steel), mang lại khả năng chống ăn mòn tuyệt vời và chịu được áp suất vận hành cực cao. Yoshitake TD-10NA là lựa chọn hàng đầu cho các nhà máy dệt nhuộm, thực phẩm và hóa chất yêu cầu sự bền bỉ, ít bảo trì và khả năng hoạt động ổn định trong môi trường nhiệt độ khắc nghiệt.
Đặc biệt, dòng TD-10NA được tích hợp sẵn lưới lọc rác (Strainer) bên trong thân van, giúp bảo vệ đĩa van khỏi các tạp chất gây trầy xước bề mặt làm kín. Thiết kế nhỏ gọn giúp thiết bị dễ dàng lắp đặt tại các vị trí ngóc ngách hoặc trên các trục hơi chính có không gian hạn chế, đảm bảo hiệu suất tách nước ngưng liên tục mà không gây thất thoát hơi nóng.
Cấu tạo kỹ thuật
Cấu tạo của Yoshitake TD-10NA tập trung vào độ chính xác cơ khí với bộ phận chuyển động duy nhất là đĩa van (Disc) làm từ thép không gỉ gia công tinh xảo. Khi có nước ngưng đi qua, áp suất đẩy đĩa van lên để xả nước, và khi hơi nóng tràn vào, sự chênh lệch vận tốc dòng chảy sẽ tạo ra áp suất tĩnh phía trên đĩa để đóng van tức thì, ngăn hơi nóng thoát ra.

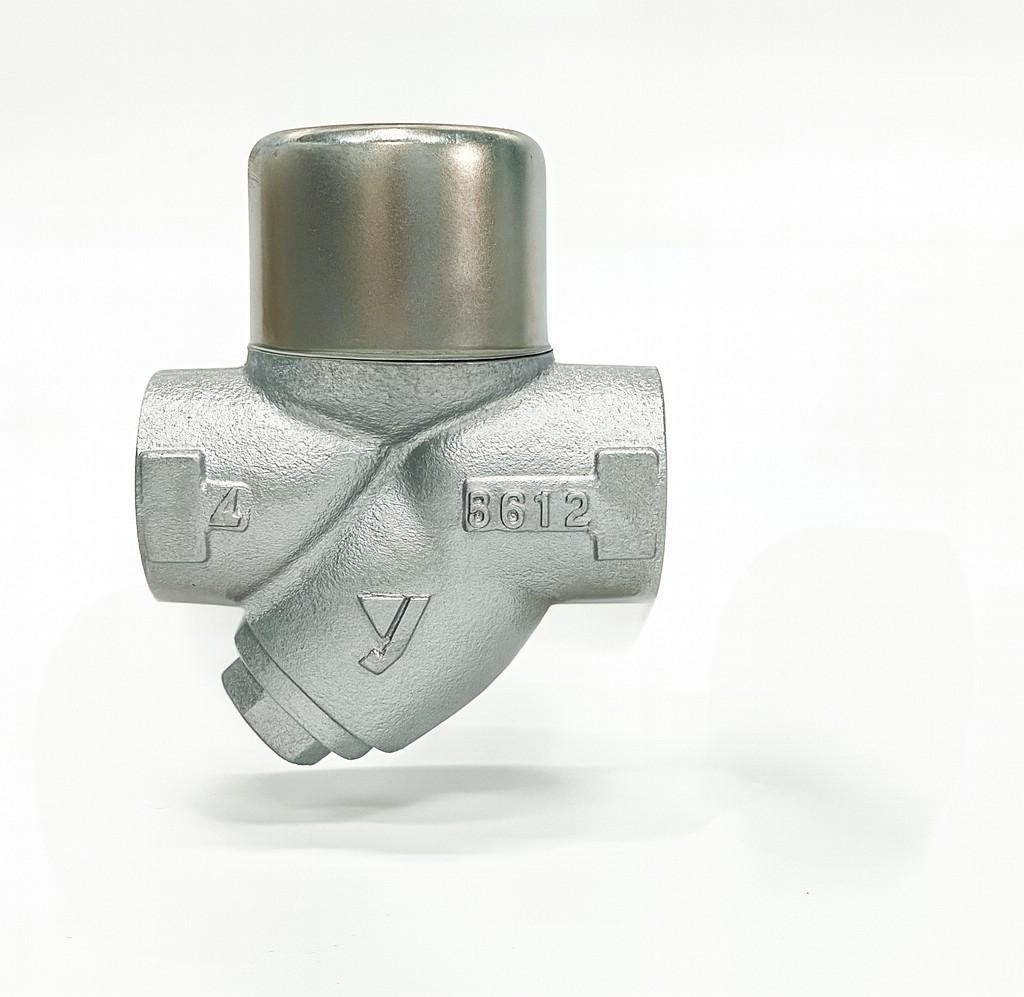

Thân van và nắp van được đúc từ thép không gỉ cao cấp, cho phép thiết bị chịu được các cú sốc nhiệt và hiện tượng thủy kích mạnh mẽ thường gặp trong hệ thống hơi bão hòa. Việc tích hợp lưới lọc inox bên dưới nắp van giúp người vận hành có thể dễ dàng vệ sinh, tháo lắp mà không cần phải tháo rời toàn bộ bẫy hơi ra khỏi đường ống, tiết kiệm đáng kể thời gian bảo dưỡng.
| Bộ phận chính | Vật liệu chi tiết |
|---|---|
| Thân & Nắp bẫy | Thép không gỉ (Stainless Steel) |
| Đĩa đồng tiền (Disc) | Thép không gỉ (Stainless Steel) |
| Đế van (Valve Seat) | Thép không gỉ (Stainless Steel) |
| Lưới lọc tích hợp | Thép không gỉ (Stainless Steel) |
Quy cách đường ống
Bẫy hơi TD-10NA sử dụng kết nối ren tiêu chuẩn JIS Rc, phù hợp hoàn hảo với quy cách ống thép mạ kẽm và ống inox tại Việt Nam. Việc lựa chọn đúng kích cỡ DN dựa trên đường kính ống Phi (mm) là yếu tố quyết định đến hiệu quả thoát nước ngưng, tránh hiện tượng tồn đọng nước làm giảm nhiệt năng của hơi bão hòa tại các điểm sử dụng cuối.
Dưới đây là bảng quy đổi kích cỡ đường ống thực tế cho dòng bẫy hơi đồng tiền Yoshitake TD-10NA:
| Kích cỡ (DN) | Kích cỡ (Inch) | Ứng dụng ống (Phi) |
|---|---|---|
| DN15 | 1/2″ | Ống Phi 21mm |
| DN20 | 3/4″ | Ống Phi 27mm |
| DN25 | 1″ | Ống Phi 34mm |
Nhờ dải kích thước từ DN15 đến DN25, sản phẩm cực kỳ linh hoạt để lắp đặt cho các cụm gia nhiệt nhỏ hoặc các điểm xả nước ngưng định kỳ trên trục đường ống hơi chính. Kỹ thuật viên nên sử dụng các phụ kiện nối ren chịu áp lực cao và băng tan chịu nhiệt chuyên dụng (băng tan vàng) để đảm bảo độ kín khít tuyệt đối cho hệ thống nhiệt năng.
Hiệu suất thực tế
Về hiệu suất vận hành, Yoshitake TD-10NA chịu được áp suất tối đa lên đến 2.0 MPa (tương đương 20 Bar), đáp ứng tốt các yêu cầu khắt khe của nồi hơi công nghiệp và hệ thống hơi quá nhiệt nhẹ. Nhiệt độ làm việc tối đa của van đạt mức 220°C, đảm bảo đĩa van không bị biến dạng và cơ chế đóng mở luôn duy trì độ nhạy bén ổn định trong suốt quá trình làm việc.
Ưu điểm vượt trội của TD-10NA là khả năng thoát khí không ngưng và nước ngưng lạnh cực nhanh khi khởi động hệ thống, giúp rút ngắn thời gian gia nhiệt cho máy móc sản xuất. Thiết bị vận hành dựa trên nguyên lý nhiệt động lực học nên không bị ảnh hưởng bởi hiện tượng đóng băng hoặc thay đổi áp suất đột ngột, mang lại độ tin cậy cao cho các nhà máy vận hành liên tục 24/7.
Kỹ thuật lắp đặt
Để bẫy hơi đồng tiền TD-10NA hoạt động tốt nhất, nên lắp đặt thiết bị theo phương ngang với phần nắp hướng lên trên để đĩa van di chuyển theo chiều thẳng đứng ổn định nhất. Mặc dù dòng bẫy này có tích hợp sẵn lưới lọc, kỹ thuật viên vẫn nên thổi sạch đường ống trước khi lắp để loại bỏ xỉ hàn lớn, tránh làm nghẹt đường xả nhỏ bên trong đĩa van.
Cần lắp đặt van một chiều phía sau bẫy hơi nếu đường ống thu hồi nước ngưng nằm ở vị trí cao hơn bẫy để tránh dòng nước ngưng chảy ngược gây hỏng hóc. Việc lắp đặt thêm cụm van khóa chặn trước và sau bẫy hơi sẽ giúp quá trình kiểm tra định kỳ trở nên đơn giản, giúp duy trì hiệu suất bẫy luôn ở trạng thái tốt nhất mà không cần dừng toàn bộ lò hơi.
Phạm vi ứng dụng
Yoshitake TD-10NA là giải pháp tách nước ngưng lý tưởng cho các đường ống hơi chính, máy là công nghiệp, bộ trao đổi nhiệt nhỏ và các hệ thống sấy khô gỗ, nông sản. Sản phẩm giúp loại bỏ hoàn toàn hiện tượng thủy kích (Water hammer), ngăn ngừa tiếng ồn và rung chấn mạnh trên đường ống, bảo vệ các thiết bị nhạy cảm như van giảm áp hay van điều khiển.
Với chất lượng Nhật Bản danh tiếng, TD-10NA mang lại sự an tâm tuyệt đối về an toàn vận hành và hiệu quả tiết kiệm năng lượng cho doanh nghiệp. Khả năng làm việc bền bỉ trong môi trường hơi nóng khắc nghiệt giúp giảm thiểu tối đa chi phí thay thế và sửa chữa, khẳng định vị thế là dòng bẫy hơi đồng tiền đáng đầu tư nhất hiện nay cho các công trình nhiệt năng công nghiệp.
