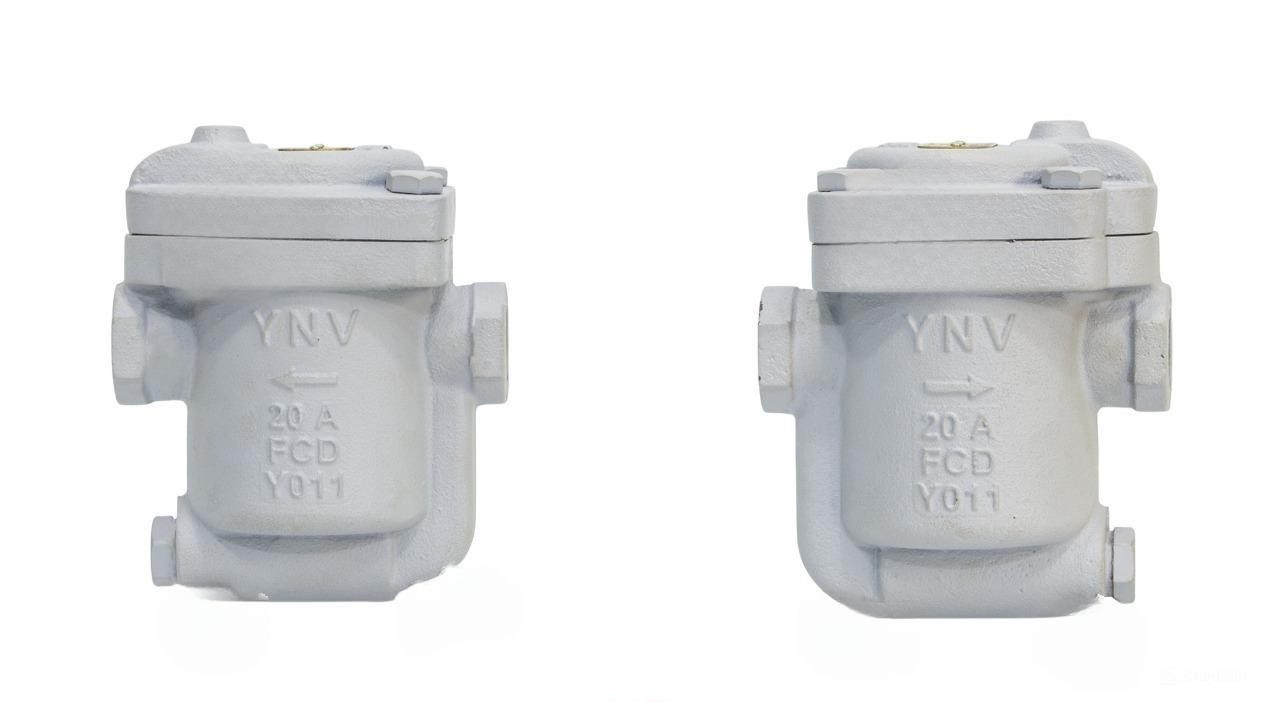

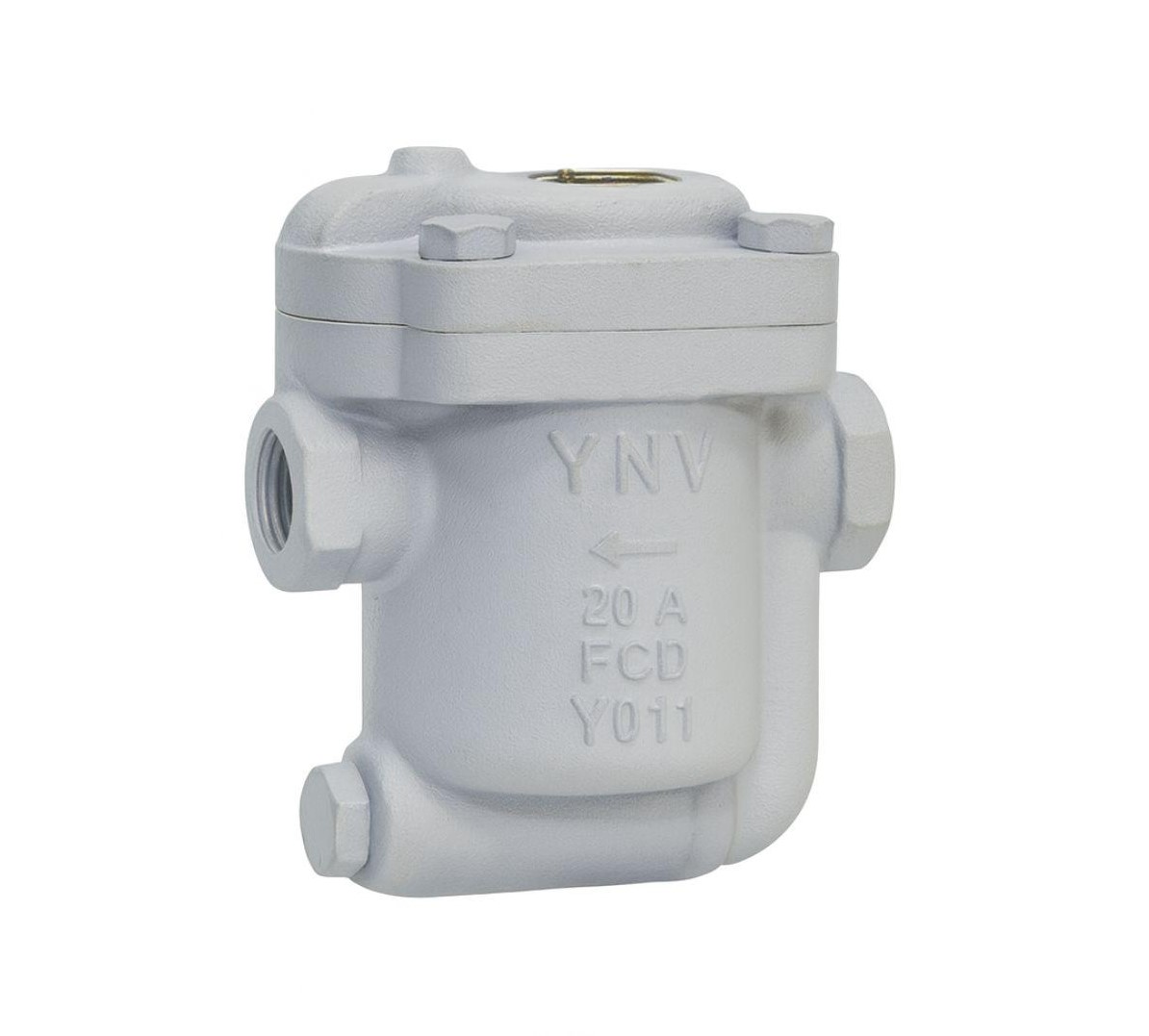

Tổng quan về bẫy hơi gầu đảo YNV BKT-1S
Bẫy hơi gầu đảo YNV BKT-1S (Inverted Bucket Steam Trap) là dòng thiết bị xả nước ngưng dạng cơ học cao cấp từ Hàn Quốc. Với thiết kế đặc trưng sử dụng một chiếc gầu ngược (bucket) làm bộ phận đóng mở, sản phẩm này nổi tiếng với độ bền cơ học cực cao. Đây là giải pháp thoát ngưng lý tưởng cho các hệ thống hơi nóng công nghiệp yêu cầu sự ổn định lâu dài và khả năng chịu được hiện tượng búa nước mạnh mẽ.
Model BKT-1S hoạt động dựa trên sự chênh lệch trọng lực giữa hơi nước và nước ngưng bên trong thân bẫy. Khác với các dòng bẫy hơi phao hay đồng tiền, bẫy hơi gầu đảo YNV có khả năng tự làm sạch các cặn bẩn nhỏ nhờ dòng chảy xả từ phía dưới lên. Sản phẩm hiện được các nhà máy dệt nhuộm, hóa chất và thực phẩm tin dùng nhờ hiệu suất vận hành ổn định và tuổi thọ linh kiện vượt trội so với các đối thủ cùng phân khúc.
Cấu tạo kỹ thuật và vật liệu bền bỉ

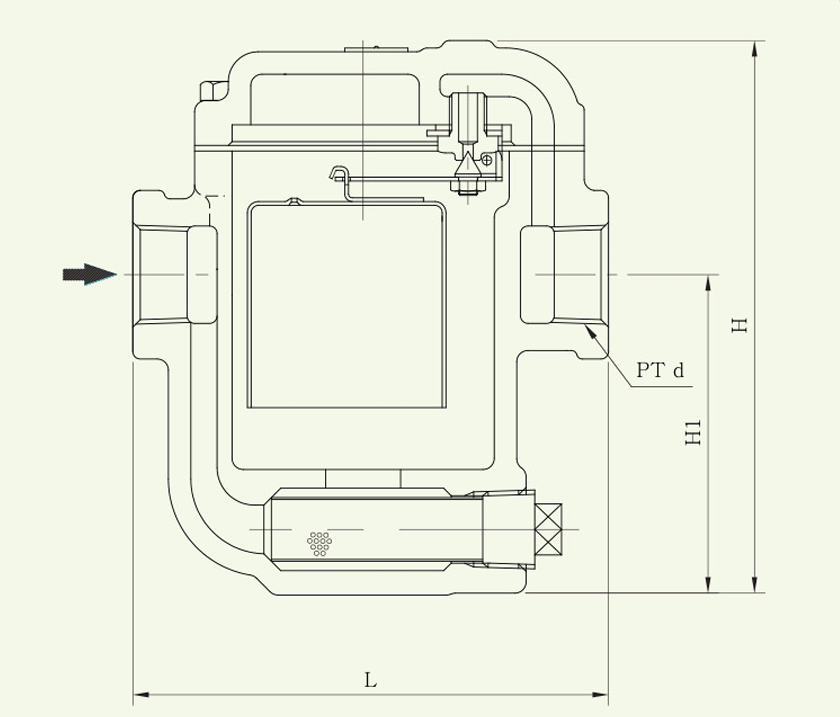

Cấu tạo của YNV BKT-1S tập trung vào sự chắc chắn với thân van được làm từ gang dẻo (Ductile Iron), cho phép chịu áp lực vận hành lên đến 8 kgf/cm². Toàn bộ bộ phận trim bên trong như gầu đảo, đòn bẩy và ghế van đều được chế tạo từ thép không gỉ (Stainless Steel) chất lượng cao. Thiết kế này giúp thiết bị chống lại sự mài mòn và oxy hóa trong môi trường hơi bão hòa nhiệt độ cao lên đến 220°C.
- Thân van (Body): Gang dẻo chịu nhiệt, thiết kế dày dặn chịu va đập thủy lực tốt.
- Gầu đảo (Bucket): Inox 304, được hiệu chỉnh trọng lượng chính xác để đóng mở nhạy bén.
- Cơ cấu xả: Đĩa và ghế van bằng thép không gỉ, mài phẳng chống rò rỉ hơi tươi.
- Lỗ thông khí: Tích hợp nhỏ trên đỉnh gầu giúp thoát khí không ngưng hiệu quả.
Quy cách đường ống từ DN15 đến DN50
Dòng BKT-1S sử dụng kiểu kết nối ren PT tiêu chuẩn, phù hợp với các hệ thống đường ống phi thép phổ biến hiện nay. Với dải kích thước từ DN15 đến DN50, bẫy hơi gầu đảo YNV dễ dàng lắp đặt vào các vị trí thoát ngưng trên đường ống chính hoặc sau thiết bị gia nhiệt. Việc lựa chọn đúng kích thước phi ống không chỉ đảm bảo độ kín khít mà còn giúp tối ưu lưu lượng nước ngưng cần xử lý cho toàn hệ thống.
| Model | Kích thước (DN) | Kích thước hệ Inch | Đường kính ống (Phi) | Kiểu kết nối |
|---|---|---|---|---|
| BKT-1S-15A | DN15 | 1/2″ | Phi 21 mm | Ren PT |
| BKT-1S-20A | DN20 | 3/4″ | Phi 27 mm | Ren PT |
| BKT-1S-25A | DN25 | 1″ | Phi 34 mm | Ren PT |
| BKT-1S-32A | DN32 | 1-1/4″ | Phi 42 mm | Ren PT |
| BKT-1S-40A | DN40 | 1-1/2″ | Phi 49 mm | Ren PT |
| BKT-1S-50A | DN50 | 2″ | Phi 60 mm | Ren PT |
Hiệu suất vận hành thực tế tại nhà máy
Về hiệu suất, bẫy hơi gầu đảo YNV BKT-1S sở hữu khả năng xả nước ngưng ngắt quãng rất dứt khoát, giúp bảo vệ hơi tươi không bị thất thoát ra ngoài. Thiết bị hoạt động hiệu quả nhất ở các hệ thống có áp suất làm việc liên tục, nơi gầu đảo luôn giữ được trạng thái “mồi nước” cần thiết. Khả năng chịu nhiệt lên đến 220°C và dải áp suất làm việc linh hoạt giúp sản phẩm đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi bão hòa công suất lớn.
Điểm mạnh thực tế của BKT-1S là khả năng xử lý cặn bẩn và tạp chất nhỏ cực tốt. Nhờ thiết kế lỗ xả nằm ở phía trên và dòng chảy đi từ dưới lên, các chất bẩn thường bị đẩy ra ngoài theo nước ngưng thay vì tích tụ gây kẹt van. Điều này giúp giảm thiểu tối đa tình trạng bảo trì đột xuất, tăng thời gian hoạt động liên tục (uptime) cho dây chuyền sản xuất, mang lại hiệu quả kinh tế cao cho chủ đầu tư.
Kỹ thuật lắp đặt và vận hành bền bỉ
Để bẫy hơi gầu đảo YNV BKT-1S hoạt động chính xác, thiết bị bắt buộc phải được lắp đặt theo phương thẳng đứng (Vertical). Hướng dòng chảy vào từ phía dưới và đi ra từ phía trên thân bẫy theo đúng ký hiệu trên vỏ van. Một lưu ý kỹ thuật quan trọng là bẫy hơi gầu đảo cần được “mồi nước” (priming) trong lần đầu sử dụng hoặc sau khi bảo trì để tạo lớp đệm ngăn hơi thoát ra trước khi gầu kịp đóng lại.
Mặc dù có khả năng tự làm sạch, nhưng việc lắp đặt thêm một lọc chữ Y (Y-Strainer) ở phía trước bẫy hơi vẫn là khuyến cáo bắt buộc để bảo vệ ghế van khỏi các xỉ hàn lớn. Trong quá trình bảo trì định kỳ, kỹ thuật viên có thể kiểm tra tình trạng gầu đảo và vệ sinh lỗ thông khí nhỏ trên đỉnh gầu. Việc đảm bảo lỗ thông khí không bị tắc nghẽn là yếu tố then chốt giúp bẫy hơi không bị hiện tượng “khóa khí” (air binding).
Phạm vi ứng dụng trong hệ thống hơi
Bẫy hơi gầu đảo YNV BKT-1S được ứng dụng rộng rãi tại các vị trí thoát ngưng trên đường ống chính, trạm giảm áp và các bộ góp hơi. Sản phẩm đặc biệt hiệu quả cho các thiết bị gia nhiệt dạng ống chùm, máy sấy thùng quay và các hệ thống sấy công nghiệp yêu cầu độ bền thiết bị cực cao. Khả năng chống chịu búa nước giúp BKT-1S vận hành an toàn ngay cả khi hệ thống có hiện tượng ngưng tụ cục bộ mạnh tại các điểm trũng.
Với xuất xứ từ Hàn Quốc, bẫy hơi BKT-1S mang lại sự tin cậy tuyệt đối cho các nhà máy dệt, nhuộm, sản xuất giấy và chế biến thức ăn chăn nuôi. Sự dung hòa giữa thiết kế cơ học bền bỉ và vật liệu gang dẻo cao cấp giúp sản phẩm trở thành lựa chọn tối ưu cho những môi trường làm việc khắc nghiệt nhất. Đầu tư vào bẫy hơi gầu đảo YNV chính là giải pháp bảo vệ hệ thống hơi nóng vận hành an toàn, tiết kiệm và lâu dài.
