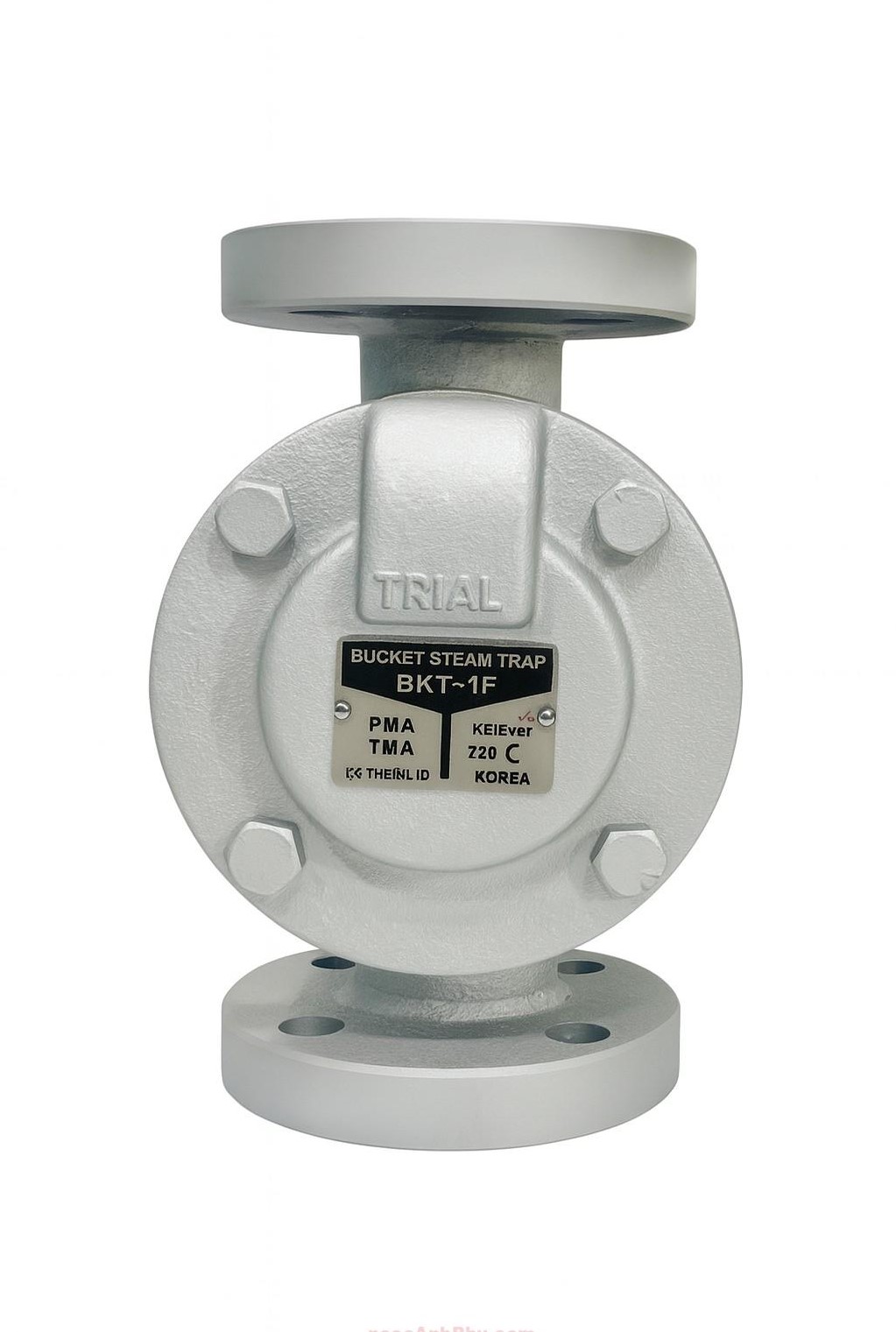

Tổng quan về bẫy hơi gầu đảo YNV BKT-1F
Bẫy hơi gầu đảo YNV BKT-1F là dòng thiết bị xả nước ngưng dạng cơ học (Inverted Bucket) sử dụng kết nối mặt bích tiêu chuẩn từ Hàn Quốc. Với cấu tạo gầu ngược đặc trưng, sản phẩm mang lại khả năng vận hành cực kỳ bền bỉ và đáng tin cậy trong các hệ thống hơi bão hòa công suất lớn. Đây là giải pháp thoát ngưng ưu việt cho các vị trí yêu cầu sự vững chắc về kết cấu và khả năng chịu được hiện tượng búa nước mạnh mẽ.
Khác với các dòng nối ren, model BKT-1F được thiết kế để chịu tải trọng đường ống tốt hơn và dễ dàng tháo lắp trong các không gian lắp đặt công nghiệp. Cơ chế đóng mở dựa trên sự chênh lệch trọng lực giúp bẫy hơi hoạt động chính xác, ngăn chặn triệt để tình trạng thất thoát hơi tươi. Sản phẩm hiện là lựa chọn hàng đầu cho các nhà máy dệt nhuộm, hóa chất và thực phẩm đòi hỏi tiêu chuẩn kỹ thuật khắt khe và tuổi thọ thiết bị lâu dài.

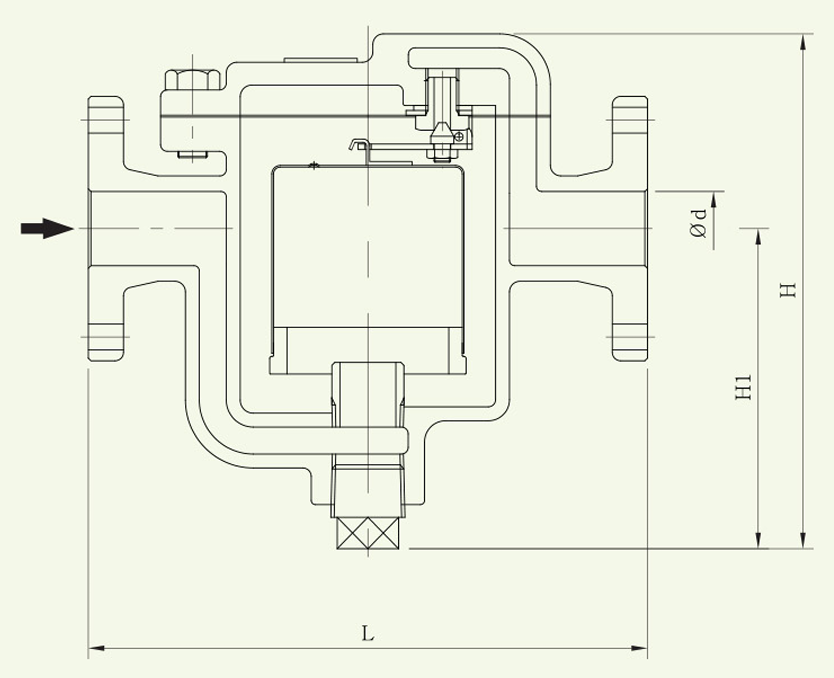

Cấu tạo kỹ thuật và vật liệu chịu lực
Cấu tạo của YNV BKT-1F ưu tiên sự chắc chắn với thân van được đúc từ gang dẻo (Ductile Iron), cho phép chịu áp lực vận hành tối đa lên tới 16 kgf/cm². Điểm mấu chốt nằm ở bộ phận gầu đảo và cơ cấu đòn bẩy bên trong được làm hoàn toàn từ thép không gỉ (Stainless Steel) cao cấp. Thiết kế này giúp thiết bị chống lại sự ăn mòn hóa học và mài mòn cơ học hiệu quả ở nhiệt độ làm việc tối đa lên đến 220°C.
- Thân và nắp (Body & Cap): Gang dẻo chịu nhiệt, thiết kế mặt bích dày dặn chống nứt vỡ.
- Gầu đảo (Bucket): Chế tạo từ Inox 304, đảm bảo độ nổi và hành trình đóng mở chuẩn xác.
- Đĩa và ghế van: Thép không gỉ cường lực, được gia công tinh xảo để đảm bảo độ kín khít tuyệt đối.
- Cơ chế tự làm sạch: Dòng chảy đi từ dưới lên giúp đẩy các cặn bẩn nhỏ ra ngoài, tránh kẹt van.
Quy cách đường ống và tiêu chuẩn mặt bích
Model BKT-1F cung cấp dải kích thước từ DN15 đến DN50, phù hợp với hầu hết các tiêu chuẩn ống thép hiện nay tại Việt Nam. Kiểu kết nối mặt bích tiêu chuẩn JIS 10K/16K giúp việc lắp đặt trở nên chuyên nghiệp, đồng bộ và dễ dàng bảo trì định kỳ. Việc chọn đúng kích thước phi ống không chỉ đảm bảo lưu lượng thoát ngưng mà còn giúp hệ thống vận hành êm ái, giảm thiểu tối đa rung động trên đường ống dẫn hơi.
| Kích thước (DN) | Kích thước hệ Inch | Đường kính ống (Phi) | Tiêu chuẩn mặt bích | Áp suất làm việc |
|---|---|---|---|---|
| DN15 | 1/2″ | Phi 21 mm | JIS 10K / 20K | 8 kgf/cm² |
| DN20 | 3/4″ | Phi 27 mm | JIS 10K / 20K | 8 kgf/cm² |
| DN25 | 1″ | Phi 34 mm | JIS 10K / 20K | 8 kgf/cm² |
| DN32 | 1-1/4″ | Phi 42 mm | JIS 10K / 20K | 8 kgf/cm² |
| DN40 | 1-1/2″ | Phi 49 mm | JIS 10K / 20K | 8 kgf/cm² |
| DN50 | 2″ | Phi 60 mm | JIS 10K / 20K | 8 kgf/cm² |
Hiệu suất vận hành thực tế tại hệ thống
Trong vận hành thực tế, bẫy hơi gầu đảo YNV BKT-1F cho thấy khả năng xả nước ngưng ngắt quãng rất mạnh mẽ và dứt khoát. Thiết bị giữ hơi tươi cực tốt nhờ lớp đệm nước mồi bên trong, giúp tối ưu hóa lượng nhiệt năng truyền đến các thiết bị sấy. Khả năng chịu áp lực lên tới 16 bar và nhiệt độ 220°C giúp sản phẩm hoạt động ổn định trong các hệ thống hơi bão hòa công suất lớn mà không bị giảm sút hiệu suất theo thời gian.
Điểm mạnh của model này là khả năng xử lý các loại khí không ngưng thông qua lỗ thông hơi nhỏ tích hợp trên đỉnh gầu đảo. Điều này giúp ngăn chặn tình trạng kẹt khí, đảm bảo hơi nóng luôn tiếp xúc trực tiếp với bề mặt trao đổi nhiệt. Hiệu quả kinh tế mang lại là rất lớn khi doanh nghiệp có thể giảm thiểu lượng nhiên liệu đốt lò hơi và kéo dài chu kỳ bảo trì cho toàn bộ hệ thống van điều khiển phía sau.
Kỹ thuật lắp đặt và bảo trì mặt bích
Đối với dòng bẫy hơi gầu đảo mặt bích BKT-1F, kỹ thuật viên bắt buộc phải lắp đặt thiết bị theo phương thẳng đứng (Vertical) để gầu đảo có thể nâng hạ tự do. Khi lắp đặt mặt bích, cần đảm bảo sử dụng gioăng làm kín (gasket) chịu nhiệt phù hợp và siết bu lông đối xứng để tránh tình trạng rò rỉ áp suất. Hướng dòng chảy của nước ngưng phải đi vào từ phía dưới và thoát ra ở phía trên theo đúng chỉ dẫn kỹ thuật trên thân van.
Một lưu ý quan trọng khi vận hành bẫy hơi gầu đảo là phải “mồi nước” (priming) trước khi mở van hơi chính để tạo lớp ngăn hơi tươi thoát ra ngoài. Ngoài ra, việc lắp đặt lọc chữ Y (Y-Strainer) ở phía trước bẫy hơi là quy trình bắt buộc để bảo vệ đĩa van khỏi rác và xỉ hàn. Trong quá trình bảo trì, chỉ cần tháo các bu lông mặt bích nắp là có thể kiểm tra gầu đảo và vệ sinh ghế van ngay tại chỗ mà không cần tháo toàn bộ thân bẫy khỏi ống.
Phạm vi ứng dụng trong công nghiệp
Bẫy hơi gầu đảo YNV BKT-1F là lựa chọn lý tưởng cho các vị trí thoát ngưng trên đường ống chính, bộ góp hơi và các thiết bị gia nhiệt ống chùm công suất lớn. Sản phẩm cũng được ứng dụng rộng rãi trong các hệ thống sấy thùng quay, lò sấy gỗ công nghiệp và các nhà máy sản xuất giấy, dệt nhuộm. Khả năng chống chịu búa nước và tự làm sạch giúp BKT-1F vận hành an toàn trong các môi trường có điều kiện làm việc khắc nghiệt nhất.
Với xuất xứ từ Hàn Quốc và đầy đủ chứng chỉ chất lượng CO/CQ, bẫy hơi BKT-1F mang lại sự an tâm tuyệt đối cho các đơn vị vận hành và nhà thầu cơ điện. Sản phẩm không chỉ giúp bảo vệ hệ thống khỏi các hư hại do nước ngưng tụ gây ra mà còn đóng vai trò quan trọng trong việc tiết kiệm năng lượng và giảm chi phí vận hành cho nhà máy. Đầu tư vào model BKT-1F chính là giải pháp nâng cao hiệu quả kỹ thuật và kinh tế lâu dài cho doanh nghiệp.
