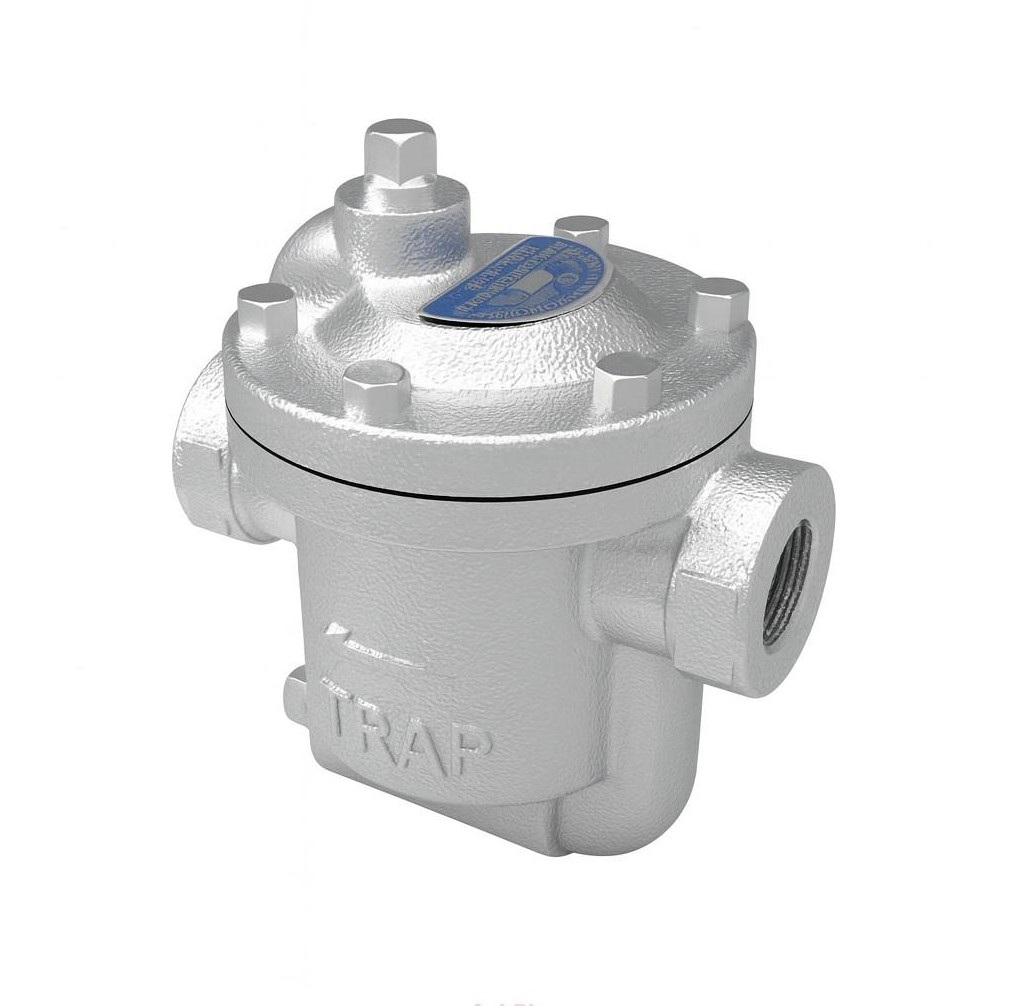

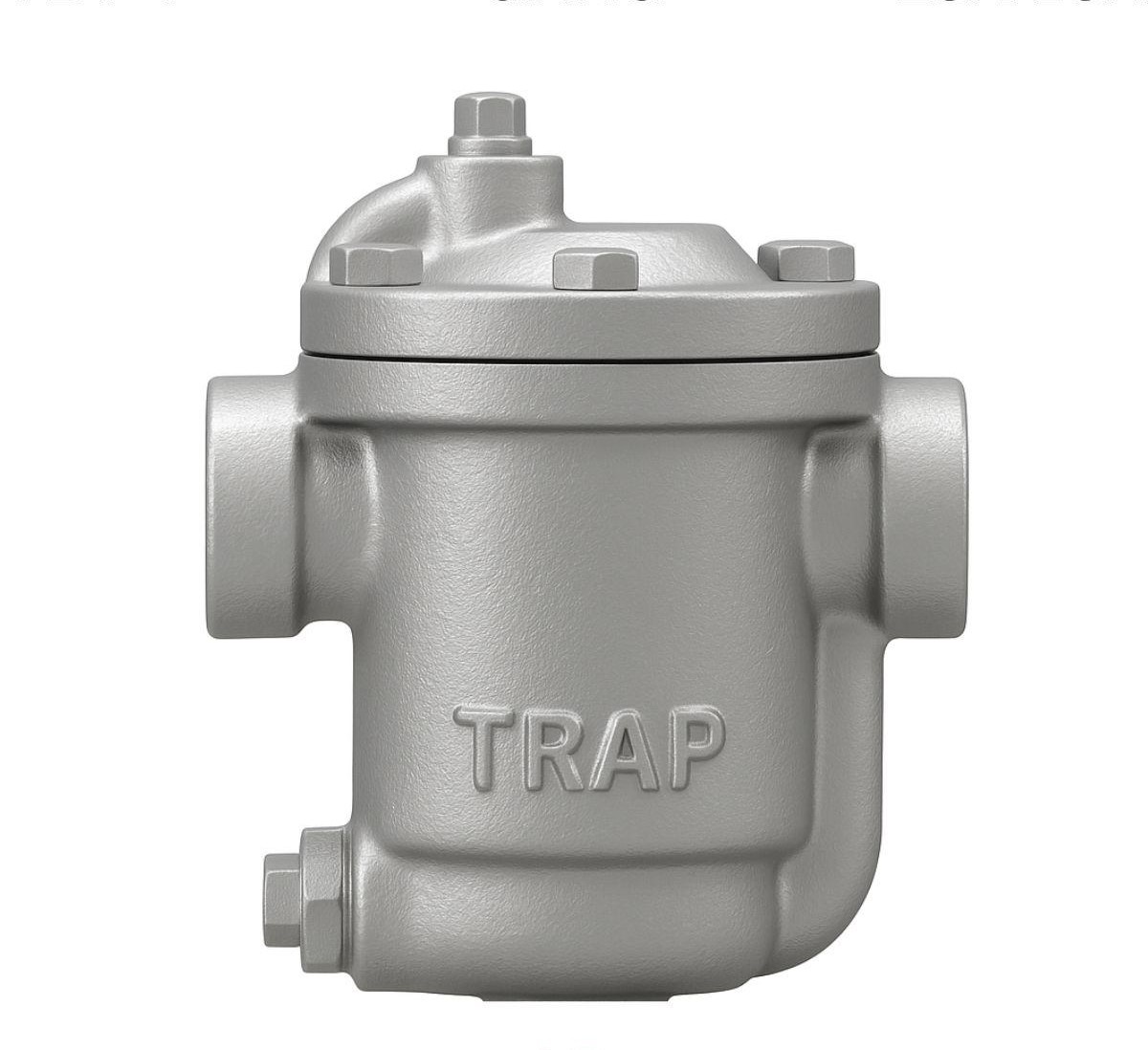

Tổng quan bẫy hơi gầu đảo Samyang YBT-4
Bẫy hơi gầu đảo Samyang YBT-4 (Bucket Trap) là thiết bị xả nước ngưng tối ưu được thiết kế chuyên dụng cho các đường ống dẫn hơi và bộ góp hơi chính. Với cấu trúc đơn giản nhưng cực kỳ chắc chắn, model này đảm bảo khả năng vận hành bền bỉ và quy trình bảo trì, bảo dưỡng vô cùng dễ dàng ngay tại hệ thống.
Sản phẩm nổi bật với cơ chế vận hành gầu đảo ngược (inverted bucket), giúp ngăn chặn triệt để hiện tượng kẹt khí (air binding) – một vấn đề thường gặp gây giảm hiệu suất truyền nhiệt. Samyang YBT-4 được các kỹ sư tin dùng nhờ khả năng hoạt động ổn định trong môi trường áp suất cao, mang lại sự an tâm tuyệt đối cho hệ thống nhiệt công nghiệp.

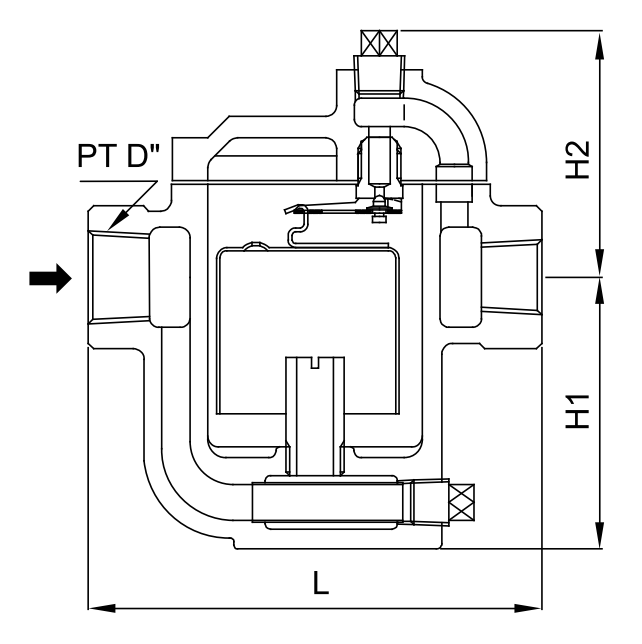

Cấu tạo kỹ thuật và vật liệu chế tạo
Độ bền vượt trội của bẫy hơi gầu đảo Samyang YBT-4 đến từ việc sử dụng các vật liệu cao cấp, có khả năng chống mài mòn và chịu nhiệt tốt. Thân van được đúc từ gang dẻo GCD450, một loại vật liệu có tính dẻo dai và chịu áp lực va đập cực tốt, phù hợp với điều kiện làm việc khắc nghiệt của hơi bão hòa.
Các bộ phận quan trọng bên trong như đĩa van (Disc) và đế van (Seat) được làm từ thép không gỉ (STS), giúp ngăn ngừa tình trạng ăn mòn do dòng chảy tốc độ cao. Đặc biệt, dòng YBT-4 còn được tích hợp sẵn lưới lọc bên trong (built-in screen), giúp bảo vệ các chi tiết máy khỏi cặn bẩn mà không nhất thiết phải lắp thêm lọc Y rời phía trước.
| Thành phần | Vật liệu (Material) |
|---|---|
| Thân van (Body) | GCD450 (Gang dẻo) |
| Đĩa và Đế van (Disc, Seat) | STS (Thép không gỉ) |
| Lưới lọc tích hợp | Built-in Screen |
Quy cách đường ống và thông số Phi (mm)
Bẫy hơi Samyang YBT-4 sử dụng kiểu kết nối ren chuẩn KS PT SCREW, giúp việc lắp đặt và thay thế trở nên nhanh chóng và linh hoạt. Sản phẩm được thiết kế với ba kích cỡ phổ biến, phù hợp với các đường ống nhánh dẫn hơi trong nhà máy, đảm bảo sự kín khít và an toàn áp suất.
Dưới đây là thông số quy đổi kích thước danh định (Size) sang đường kính ống thực tế (Phi) để bạn dễ dàng lựa chọn vật tư thi công:
- Size 15A: Tương đương ống Phi 21mm (1/2″), trọng lượng thiết bị khoảng 2.5kg.
- Size 20A: Tương đương ống Phi 27mm (3/4″), trọng lượng thiết bị khoảng 2.6kg.
- Size 25A: Tương đương ống Phi 34mm (1″), trọng lượng thiết bị khoảng 3kg.
Hiệu suất thực tế và biểu đồ xả
Về hiệu suất vận hành, Samyang YBT-4 có khả năng chịu áp suất làm việc tối đa lên đến 1.7 MPa (tương đương 17 Bar) và nhiệt độ lên tới 220°C. Áp suất thủy lực của thiết bị được kiểm tra ở mức 1.5 lần áp suất định danh của mặt bích thủy lực, đảm bảo độ an toàn cao nhất khi hoạt động dưới tải nặng.
Dựa trên biểu đồ lưu lượng (Flow Curve), khả năng xả nước ngưng liên tục của YBT-4 phụ thuộc vào độ chênh áp (Differential Pressure). Thiết bị cung cấp các mức chênh áp linh hoạt từ 0.55, 0.86 đến 1.58 MPa, cho phép hệ thống duy trì hiệu suất xả tối đa ngay cả khi áp suất hơi đầu vào biến động.
Kỹ thuật lắp đặt bẫy hơi gầu đảo chuẩn xác
Để bẫy hơi gầu đảo vận hành đúng chức năng, yêu cầu tiên quyết là thiết bị phải được lắp đặt theo phương nằm ngang (Horizontal). Vị trí lắp đặt lý tưởng nhất là tại điểm thấp nhất của các thiết bị trao đổi nhiệt hoặc ở cuối các đường ống dẫn hơi chính để thu gom nước ngưng hiệu quả nhất.
Trước khi vận hành, cần lắp đặt đường bypass và tiến hành thổi sạch (blow out) các tạp chất bên trong đường ống. Lưu ý nếu phía đầu ra (outlet) của bẫy hơi được lắp đứng, chiều cao của bẫy hơi phải nằm trong phạm vi áp suất ngược (back pressure) cho phép để tránh hiện tượng nước ngưng không thể thoát ra ngoài.
Phạm vi ứng dụng của Samyang YBT-4
Bẫy hơi gầu đảo Samyang YBT-4 là giải pháp hoàn hảo cho các hệ thống sấy, bộ gia nhiệt không khí và các bồn nấu công nghiệp cần xả nước ngưng triệt để. Nhờ cấu trúc gầu đảo có độ bền cơ học cao, sản phẩm cực kỳ phù hợp cho những hệ thống có hiện tượng va đập thủy lực nhẹ hoặc yêu cầu độ tin cậy vận hành lâu dài.
Ngoài ra, với ưu điểm dễ dàng bảo trì bằng cách chỉ cần tháo nắp van (cover) để kiểm tra các chi tiết bên trong, YBT-4 giúp tiết kiệm đáng kể thời gian dừng máy cho doanh nghiệp. Đây là dòng bẫy hơi kinh tế, hiệu quả, đáp ứng tốt nhu cầu của các nhà máy sản xuất thực phẩm, dệt may và các trạm năng lượng hơi nước.
