Tổng quan

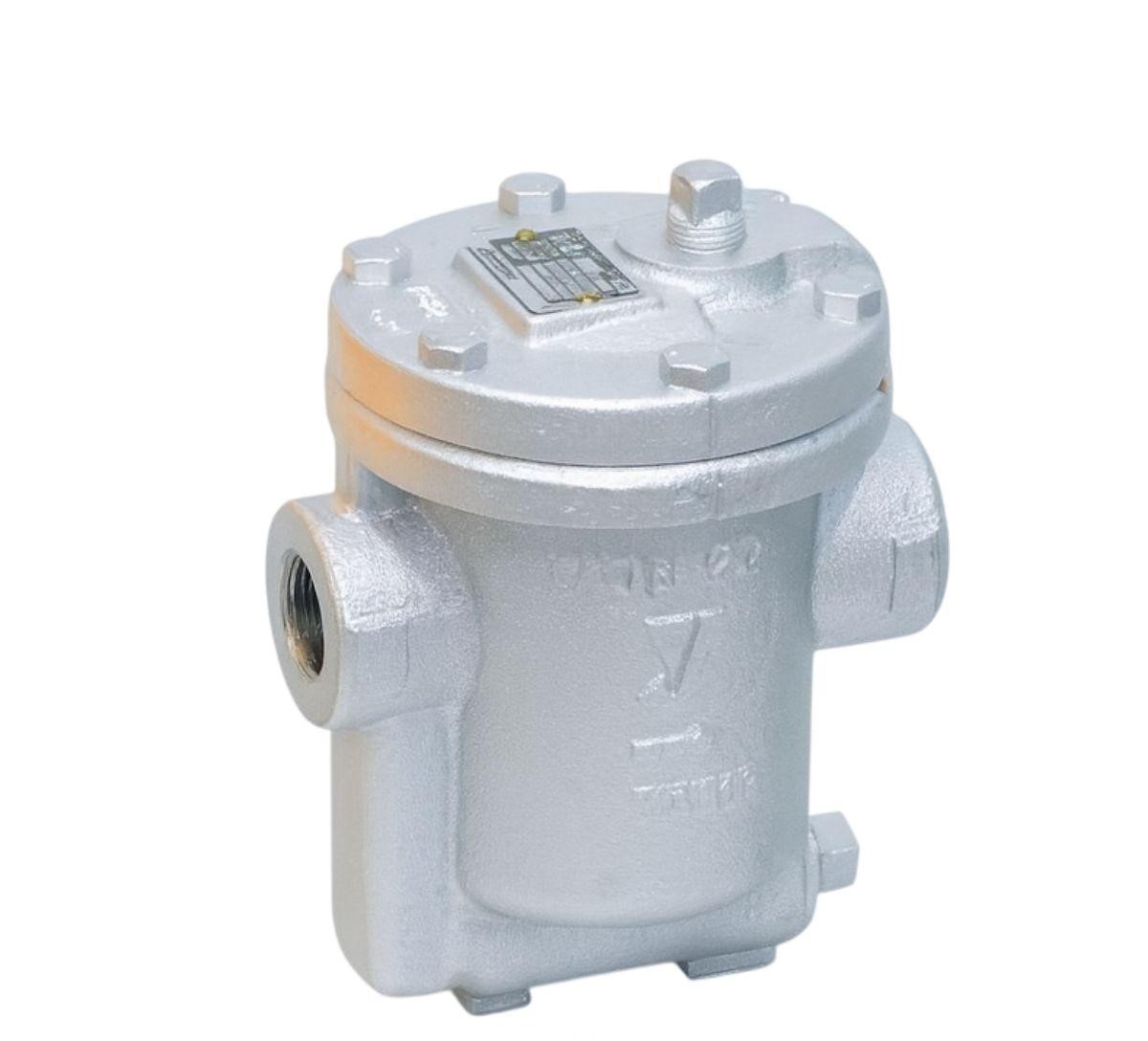

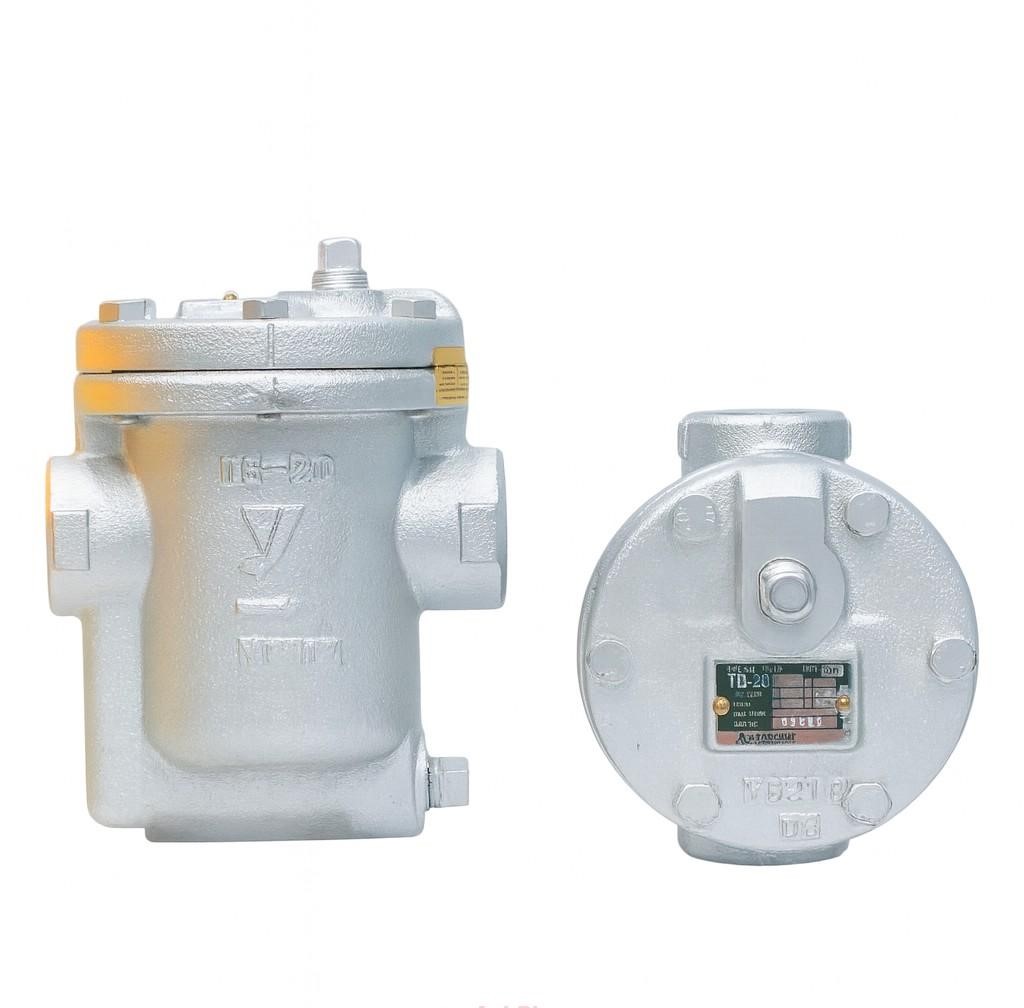

Bẫy hơi gầu đảo Yoshitake TB-20 là dòng bẫy hơi cơ học (Inverted Bucket Steam Trap) danh tiếng từ Nhật Bản, được thiết kế để xả nước ngưng tụ trong các hệ thống hơi nóng công nghiệp. Với cơ chế vận hành dựa trên nguyên lý gầu đảo, thiết bị này mang lại khả năng thoát nước mạnh mẽ, giúp hệ thống hơi luôn khô ráo và đạt hiệu suất nhiệt cao nhất.
Sản phẩm được chế tạo với thân bằng gang dẻo (Ductile Iron) và các chi tiết nội vi bằng thép không gỉ, giúp chịu được các cú sốc thủy lực (thủy kích) cực mạnh mà không gây hư hỏng. Yoshitake TB-20 là giải pháp lý tưởng cho các đường ống hơi chính, thiết bị gia nhiệt quy mô lớn và các trạm sấy công nghiệp yêu cầu sự bền bỉ tuyệt đối trong vận hành.
Điểm mạnh vượt trội của dòng TB-20 chính là khả năng xả khí không ngưng một cách tự động thông qua lỗ thông hơi nhỏ trên đỉnh gầu đảo, ngăn ngừa hoàn toàn tình trạng kẹt khí (Air binding). Thiết kế này giúp hệ thống khởi động nhanh hơn, giảm thiểu thất thoát hơi nóng và đảm bảo dòng lưu chất lưu thông ổn định trong suốt quá trình sản xuất liên tục.

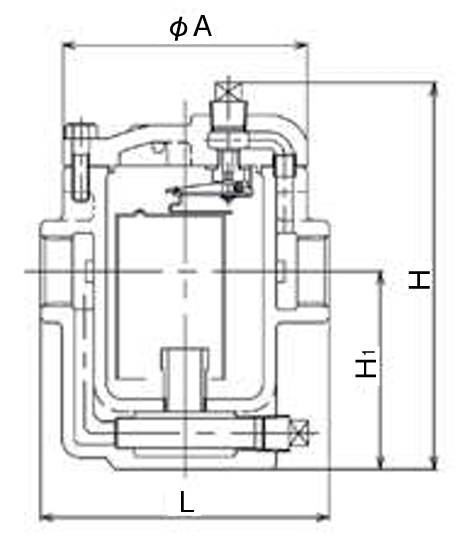

Cấu tạo kỹ thuật
Cấu tạo của Yoshitake TB-20 tập trung vào sự đơn giản nhưng tinh xảo với bộ phận chính là chiếc gầu đảo (Bucket) lật ngược làm từ thép không gỉ cao cấp. Khi nước ngưng đầy, gầu chìm xuống kéo theo van mở để xả nước; khi hơi nóng tràn vào, gầu nổi lên giúp đóng van tức thì, tạo nên một chu kỳ xả nước ngưng khép kín và cực kỳ an toàn.
Thân van bằng gang dẻo FCD450 không chỉ giúp thiết bị chịu được áp suất cao mà còn chống lại sự mài mòn của dòng hơi vận tốc lớn theo thời gian. Toàn bộ cơ cấu đòn bẩy và đế van được gia công chính xác, đảm bảo độ kín khít tuyệt đối (Zero Leakage) khi van ở trạng thái đóng, từ đó giúp doanh nghiệp tiết kiệm đáng kể lượng hơi nóng tiêu thụ hàng tháng.
| Thành phần chính | Vật liệu chi tiết |
|---|---|
| Thân & Nắp bẫy | Gang dẻo (Ductile Iron – FCD450) |
| Gầu đảo (Bucket) | Thép không gỉ (Stainless Steel) |
| Cơ cấu đòn bẩy & Đế van | Thép không gỉ (Stainless Steel) |
| Gioăng làm kín | Than chì chịu nhiệt (Graphite) |
Quy cách đường ống
Bẫy hơi gầu đảo TB-20 sử dụng kiểu kết nối ren tiêu chuẩn JIS Rc, cho phép tích hợp nhanh chóng vào hệ thống ống thép mạ kẽm hoặc ống inox trong các nhà máy. Việc xác định đúng kích cỡ DN tương ứng với đường kính ống Phi (mm) thực tế là bước quan trọng nhất để đảm bảo lưu lượng nước ngưng được giải phóng kịp thời, tránh hiện tượng ngập nước cục bộ.
Bảng quy đổi kích cỡ đường ống thực tế cho dòng bẫy hơi gầu đảo Yoshitake TB-20:
| Kích cỡ (DN) | Kích cỡ (Inch) | Ứng dụng ống (Phi) |
|---|---|---|
| DN15 | 1/2″ | Ống Phi 21mm |
| DN20 | 3/4″ | Ống Phi 27mm |
| DN25 | 1″ | Ống Phi 34mm |
Mặc dù bẫy hơi gầu đảo có kích thước lớn hơn so với dòng bẫy hơi đồng tiền, nhưng hiệu quả xả nước ngưng của TB-20 là vượt trội hơn hẳn đối với các hệ thống có lưu lượng nước ngưng lớn. Kỹ thuật viên nên lưu ý sử dụng các đầu nối ren chịu áp lực và keo chịu nhiệt chuyên dụng để đảm bảo độ bền cho các vị trí kết nối trong môi trường hơi nóng bão hòa.
Hiệu suất thực tế
Về hiệu suất vận hành, Yoshitake TB-20 chịu được áp suất tối đa lên đến 1.6 MPa (tương đương 16 Bar), đáp ứng tốt các yêu cầu khắt khe của nồi hơi và hệ thống phân phối hơi nóng. Nhiệt độ làm việc tối đa đạt mức 220°C, đảm bảo các chi tiết thép không gỉ bên trong không bị biến dạng và cơ chế đòn bẩy luôn duy trì độ nhạy bén ổn định dưới áp lực nhiệt cao.
Đặc biệt, dòng bẫy hơi gầu đảo này có khả năng chịu được hiện tượng thủy kích tốt hơn bất kỳ dòng bẫy hơi nào khác nhờ vào cấu trúc gang dẻo dày dặn và cơ chế phao tự do. Hiệu suất tách nước sạch giúp bề mặt truyền nhiệt luôn khô ráo, từ đó rút ngắn thời gian gia nhiệt cho máy móc và đảm bảo chất lượng thành phẩm đồng đều trong quy trình sản xuất.
Kỹ thuật lắp đặt
Để Yoshitake TB-20 hoạt động chính xác, thiết bị bắt buộc phải được lắp đặt theo phương ngang với nắp bẫy hướng lên trên để gầu đảo có thể di chuyển lên xuống theo chiều thẳng đứng. Hướng mũi tên trên thân bẫy phải trùng với chiều dòng chảy của nước ngưng và nên lắp thêm một bộ lọc Y (Y-Strainer) ở phía trước để ngăn chặn rác xỉ làm tắc lỗ thông hơi nhỏ của gầu.
Trước khi vận hành lần đầu, cần thực hiện bước mồi nước (Priming) cho bẫy bằng cách đổ đầy nước vào thân bẫy để tạo môi trường thủy lực cho gầu đảo hoạt động ngay lập tức. Việc lắp đặt thêm van khóa hai đầu và một đường ống bypass (đường tắt) sẽ giúp quá trình kiểm tra, bảo trì gầu đảo định kỳ trở nên dễ dàng mà không cần phải dừng toàn bộ hệ thống lò hơi.
Phạm vi ứng dụng
Yoshitake TB-20 là giải pháp thoát nước ngưng lý tưởng cho các trạm thu hồi hơi, máy sấy giấy, giàn trao đổi nhiệt dạng chùm và các bồn nấu trong ngành thực phẩm. Sản phẩm giúp triệt tiêu hoàn toàn hiện tượng rung chấn và tiếng ồn do thủy kích gây ra, bảo vệ an toàn cho các thiết bị điều khiển nhạy cảm và hệ thống đường ống dẫn hơi chính của nhà máy.
Với chất lượng Nhật Bản danh tiếng, TB-20 mang lại sự an tâm tuyệt đối về độ an toàn vận hành và hiệu quả tiết kiệm năng lượng vượt trội cho doanh nghiệp. Khả năng làm việc bền bỉ trong môi trường khắc nghiệt giúp giảm thiểu tối đa chi phí thay thế, khẳng định vị thế là dòng bẫy hơi gầu đảo đáng tin cậy nhất cho các công trình nhiệt năng công nghiệp hiện nay.
