Tổng quan

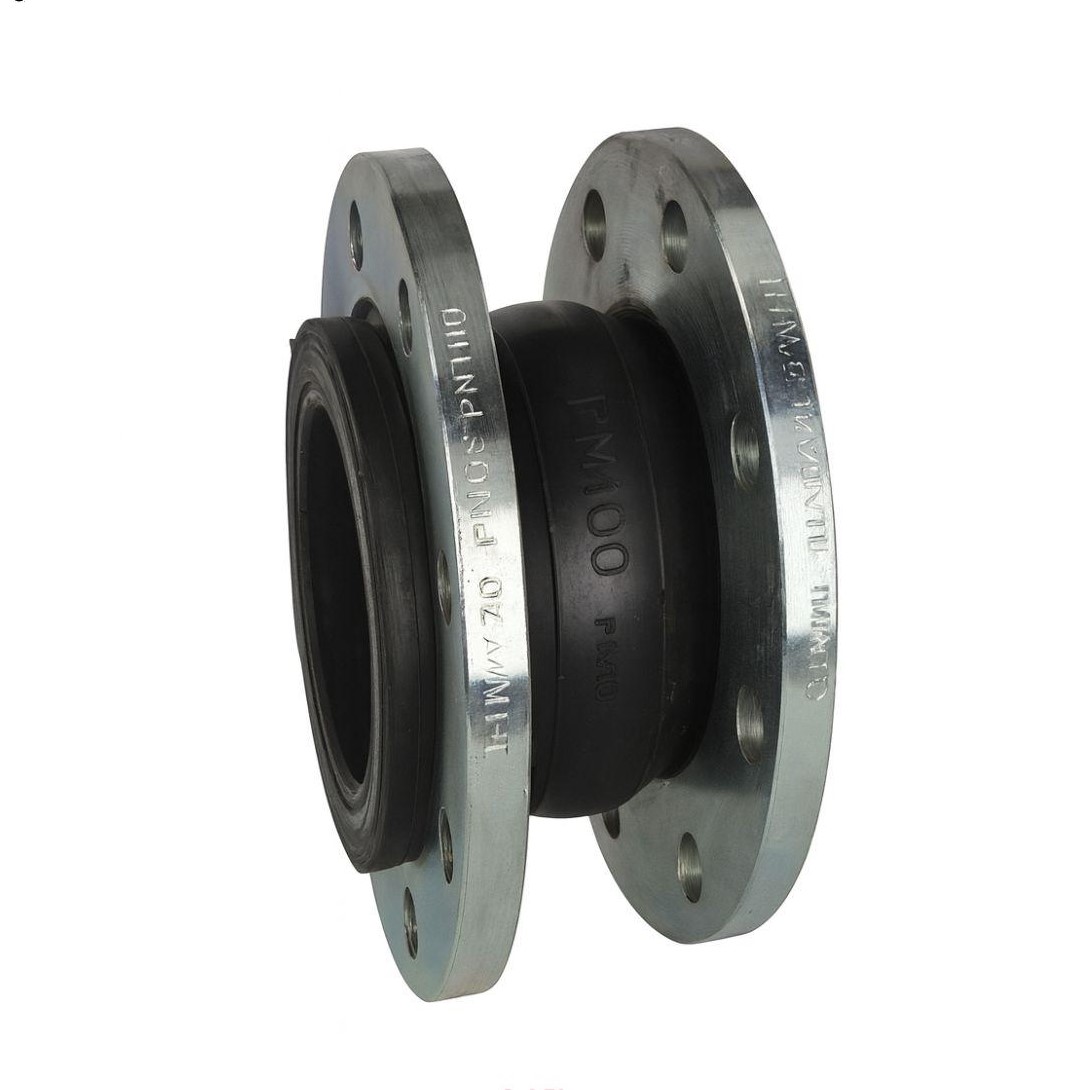

Khớp nối mềm cao su bích Trung Quốc là giải pháp kỹ thuật trọng yếu trong việc kiểm soát rung động và tiếng ồn cho các hệ thống đường ống công nghiệp. Với cấu tạo linh hoạt, sản phẩm này cho phép bù trừ các sai lệch về trục và giảm thiểu ứng suất cơ học sinh ra trong quá trình vận hành máy bơm hoặc máy nén khí.
Được thiết kế để hoạt động trong các môi trường khắc nghiệt, dòng khớp nối này đóng vai trò như một “thiết bị bảo vệ” cho các linh kiện đắt tiền như van, đồng hồ đo và các thiết bị cảm biến trên đường ống. Xuất xứ từ Trung Quốc giúp sản phẩm có lợi thế cạnh tranh lớn về giá thành mà vẫn đảm bảo các tiêu chuẩn kỹ thuật cần thiết.

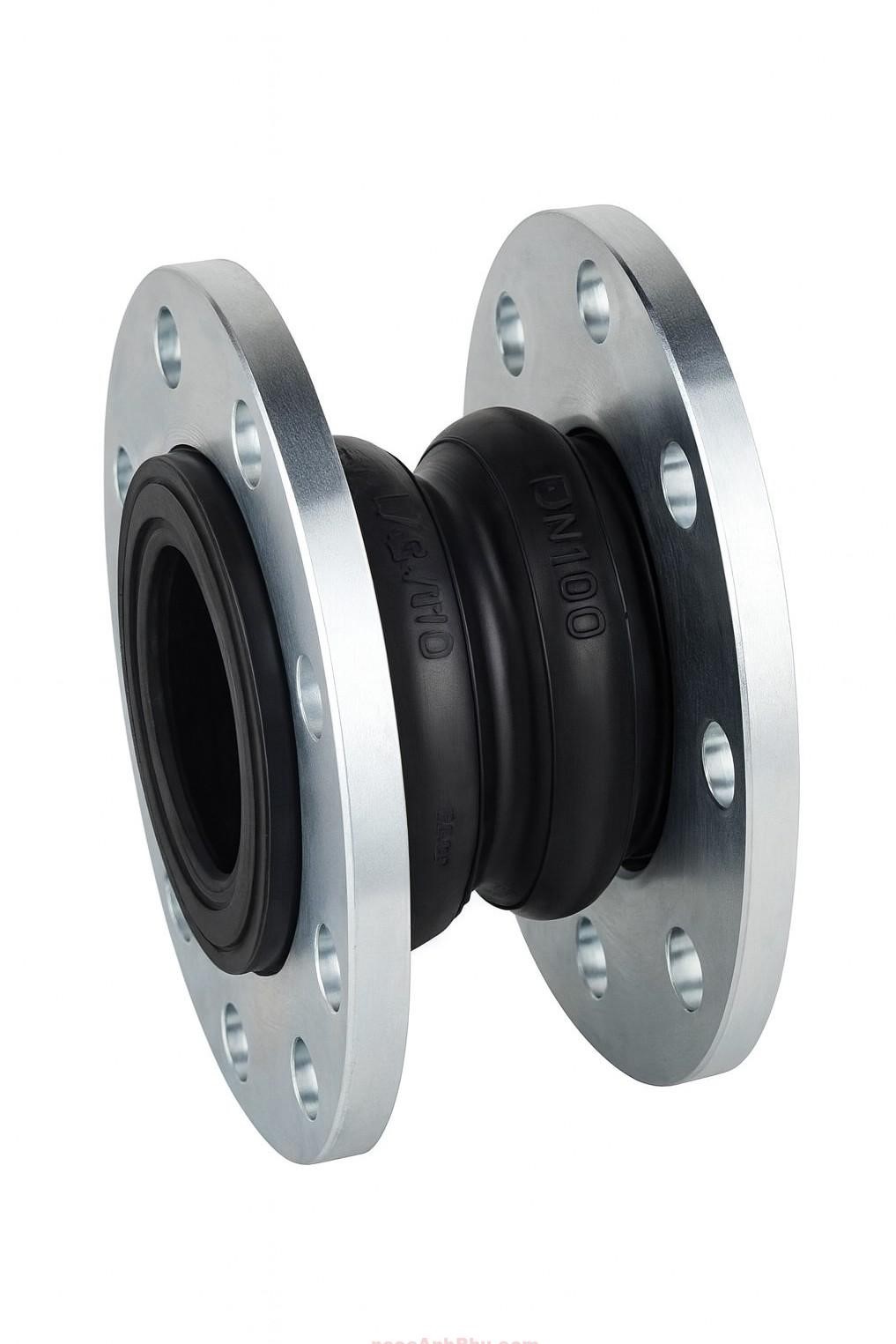

Sản phẩm bao gồm hai dòng chính là đơn cầu và đôi cầu, phục vụ đa dạng nhu cầu từ các hệ thống dân dụng đến các nhà máy sản xuất quy mô lớn. Việc sử dụng khớp nối mềm không chỉ tăng tuổi thọ cho hệ thống mà còn giúp quá trình bảo trì, thay thế các đoạn ống trở nên đơn giản và nhanh chóng hơn rất nhiều.
Trong bối cảnh công nghiệp hóa hiện đại, khớp nối cao su bích Trung Quốc đã trở thành tiêu chuẩn lắp đặt bắt buộc tại các cụm bơm trung tâm, hệ thống chiller và các trạm xử lý nước thải. Sự bền bỉ của vật liệu cao su cùng độ chắc chắn của mặt bích thép tạo nên một khối thống nhất, chịu được áp lực làm việc liên tục trong thời gian dài.
Cấu tạo kỹ thuật
Cấu tạo của khớp nối mềm cao su bích Trung Quốc là sự kết hợp hoàn hảo giữa vật liệu đàn hồi và khung kim loại chịu lực. Thân khớp được đúc từ cao su tổng hợp EPDM hoặc NBR, gia cố thêm các lớp vải nilon hoặc sợi thép bện bên trong để gia tăng khả năng chịu áp suất mà không làm mất đi tính linh hoạt vốn có.
Hai đầu khớp nối là mặt bích kim loại, thường được làm từ thép mạ kẽm hoặc Inox 304/316 tùy theo tính chất của lưu chất truyền dẫn. Các mặt bích này được thiết kế theo các tiêu chuẩn phổ biến như BS, JIS, DIN hoặc ANSI, giúp sản phẩm dễ dàng tích hợp vào mọi hệ thống ống có sẵn trên thị trường mà không gặp khó khăn về lắp đặt.
- Lớp cao su bên trong: Được làm từ cao su chịu lực, chống mài mòn và chịu được tác động hóa học nhẹ từ lưu chất.
- Lớp gia cường: Các lớp sợi vải tổng hợp hoặc sợi thép giúp thân cao su không bị phồng hoặc nổ dưới áp suất cao.
- Lớp cao su bề mặt: Chống chịu được các tác động từ tia UV, nhiệt độ môi trường và các va đập cơ học từ bên ngoài.
- Bích thép/Inox: Đóng vai trò kết nối cơ khí, đảm bảo sự kín khít và truyền tải lực nén đều lên bề mặt cao su.
Thông số kỹ thuật phổ biến của sản phẩm bao gồm áp suất làm việc từ PN10, PN16 đến PN25. Nhiệt độ làm việc an toàn dao động từ -10°C đến 80°C, đủ để đáp ứng hầu hết các ứng dụng dẫn nước sạch, nước thải và các loại chất lỏng công nghiệp không có tính ăn mòn quá mạnh.
Hiệu suất thực tế
Hiệu suất thực tế của khớp nối mềm cao su bích Trung Quốc được minh chứng qua khả năng hấp thụ rung động lên đến 95%. Điều này cực kỳ quan trọng đối với các hệ thống máy bơm công suất lớn, nơi mà các rung động cơ học nếu không được triệt tiêu sẽ gây ra hiện tượng mỏi kim loại và dẫn đến rò rỉ tại các mối nối hàn hoặc bích thép.
Sản phẩm có khả năng co giãn dọc trục và dịch chuyển ngang đáng kể, giúp bảo vệ đường ống khỏi các tác động của sự lún sụt nền đất hoặc sự giãn nở nhiệt của vật liệu ống. Đối với dòng đôi cầu, biên độ dịch chuyển này còn lớn hơn, cho phép hệ thống vận hành ổn định ngay cả trong những điều kiện lắp đặt không thực sự lý tưởng.
Khả năng triệt tiêu tiếng ồn cũng là một điểm cộng lớn, giúp cải thiện môi trường làm việc trong các nhà máy và giảm thiểu ô nhiễm tiếng ồn cho các khu dân cư gần khu vực trạm bơm. Lớp cao su dày dặn ngăn chặn sự truyền âm qua kim loại, tạo ra một rào cản âm thanh hiệu quả cho hệ thống hạ tầng kỹ thuật tòa nhà.
| Chỉ số hiệu suất | Mô tả chi tiết | Giá trị kỳ vọng |
|---|---|---|
| Khả năng giảm chấn | Hấp thụ rung động từ động cơ và dòng xoáy lưu chất | > 90% |
| Chịu áp lực tĩnh | Khả năng duy trì hình dạng dưới áp suất danh định | PN10 – PN25 |
| Độ bền kéo dọc trục | Bù đắp khoảng hở khi ống bị co lại do nhiệt độ | 10mm – 45mm |
| Độ bền hóa học | Khả năng chống oxy hóa và các hóa chất thông thường | Tốt (EPDM/NBR) |
Kỹ thuật lắp đặt
Để đảm bảo khớp nối mềm cao su bích vận hành hiệu quả, quy trình lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật. Đầu tiên, khoảng cách giữa hai mặt bích đường ống phải khớp với chiều dài của khớp nối ở trạng thái tự nhiên, tránh tình trạng khớp bị kéo giãn quá mức ngay từ khi chưa có áp suất lưu chất.
Việc siết bulong mặt bích cần được thực hiện đều tay theo thứ tự đối xứng để lực ép phân bổ đồng đều lên phần cao su ở mép bích. Không nên siết quá chặt một phía vì có thể làm biến dạng phần cao su làm kín, dẫn đến rò rỉ hoặc làm hỏng cấu trúc gia cường bên trong của khớp nối mềm.
- Tuyệt đối không sử dụng thêm gioăng cao su phụ giữa mặt bích ống và khớp nối vì phần cao su ở đầu khớp đã có chức năng làm kín.
- Tránh lắp đặt khớp nối ở vị trí gần các nguồn nhiệt cực cao hoặc nơi tiếp xúc với hóa chất kỵ với loại cao su của khớp (như dầu đối với EPDM).
- Đối với các hệ thống có áp suất cao hoặc đường ống treo, nên sử dụng thêm hệ thống thanh giắc (control rods) để giới hạn độ giãn dài của khớp.
- Thường xuyên kiểm tra bề mặt cao su để phát hiện sớm các vết nứt, lão hóa hoặc các dấu hiệu phồng rộp bất thường.
Trong quá trình thi công, cần đặc biệt lưu ý không để các tia lửa hàn từ các công đoạn lắp đặt khác bắn vào thân cao su. Nếu lắp đặt ngoài trời, nên có các biện pháp che chắn để bảo vệ lớp cao su khỏi tác động trực tiếp của ánh nắng mặt trời và các tác nhân môi trường khác, giúp kéo dài tối đa tuổi thọ sản phẩm.
Phạm vi ứng dụng
Khớp nối mềm cao su bích Trung Quốc có phạm vi ứng dụng cực kỳ rộng lớn, trải dài từ các công trình dân dụng cho đến các khu phức hợp công nghiệp nặng. Trong các tòa nhà cao tầng, sản phẩm được lắp đặt tại các đường ống cấp nước, hệ thống PCCC và hệ thống điều hòa không khí để đảm bảo tòa nhà không bị rung lắc khi máy móc vận hành.
Trong lĩnh vực xử lý nước, khớp nối cao su bích là lựa chọn hàng đầu cho các nhà máy nước sạch và nước thải. Khả năng chống ăn mòn và tính đàn hồi cao giúp sản phẩm thích ứng tốt với môi trường ẩm ướt và có chứa các tạp chất hóa học. Đây là phụ kiện then chốt giúp duy trì sự liên tục và ổn định của dòng chảy lưu chất công nghiệp.
Sản phẩm cũng được tin dùng trong các ngành công nghiệp khác như:
- Hệ thống làm mát chiller trong các nhà máy sản xuất linh kiện điện tử.
- Các đường ống dẫn chất lỏng trong ngành thực phẩm và giải khát (sử dụng loại cao su phù hợp).
- Hệ thống bơm hút bùn và thoát nước thải tại các khu khai thác khoáng sản và hầm mỏ.
- Kết nối linh hoạt trên các tàu biển, nơi hệ thống ống thường xuyên phải chịu tác động từ sóng biển.
Với sự kết hợp giữa tính kinh tế và hiệu quả kỹ thuật, khớp nối mềm cao su bích Trung Quốc xứng đáng là giải pháp ưu tiên hàng đầu cho các đơn vị tư vấn thiết kế và nhà thầu thi công. Việc lựa chọn đúng kích thước và áp suất làm việc sẽ giúp hệ thống đường ống vận hành êm ái, an toàn và bền bỉ qua nhiều thập kỷ.
