Tổng quan

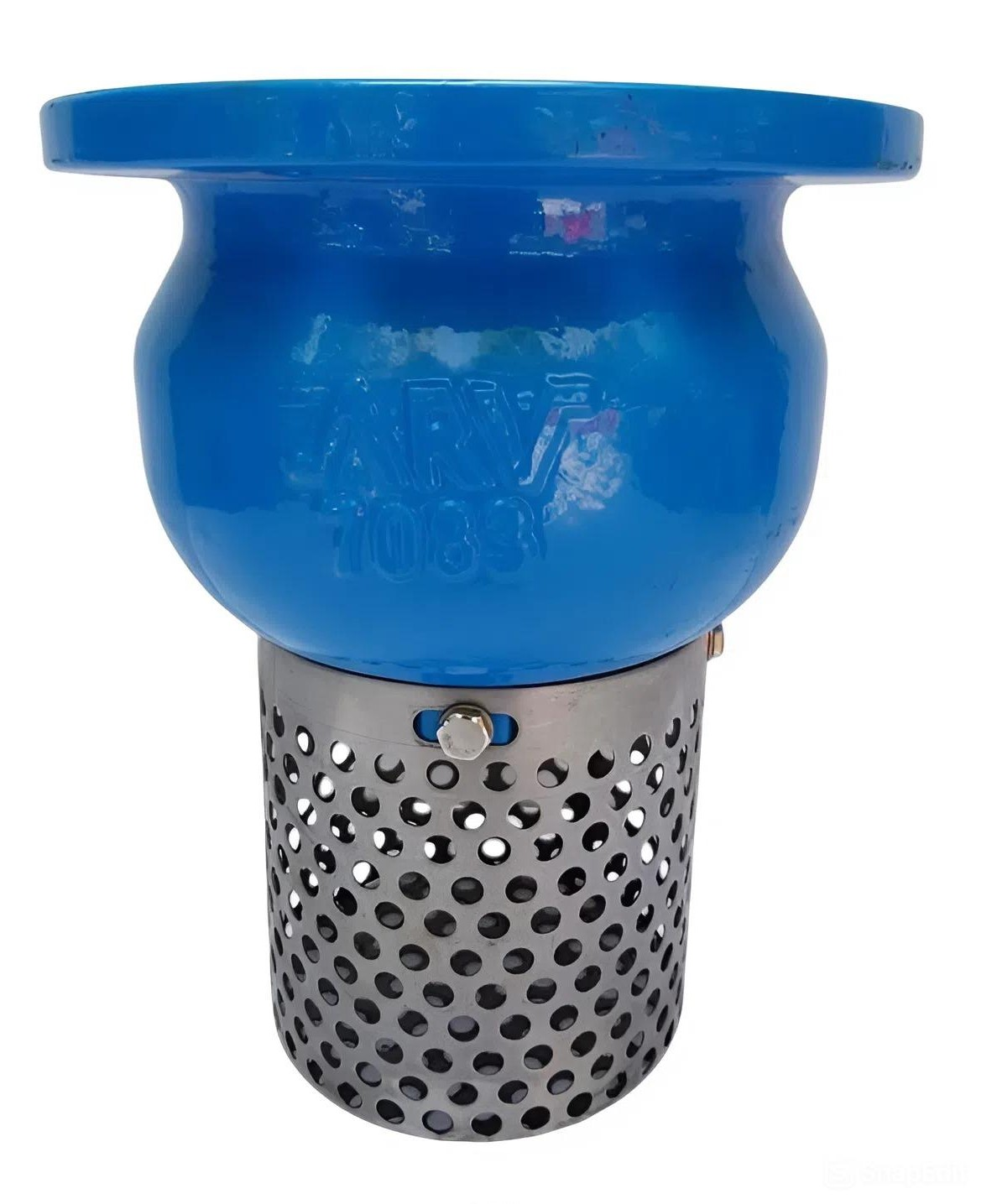

Rọ bơm gang ARV Model FCV là dòng thiết bị thủy lực quan trọng, được thiết kế dưới dạng van một chiều lò xo (silent check valve) chuyên biệt cho các trạm bơm.
Sản phẩm đóng vai trò then chốt trong việc duy trì áp suất âm và giữ nước mồi trong đường ống hút, giúp máy bơm có thể khởi động tức thì mà không cần mồi lại nước thủ công.
Bên cạnh chức năng giữ nước, Model FCV còn được tích hợp bộ phận lưới lọc rác bằng thép không gỉ chắc chắn phía dưới thân van.
Thiết kế này ngăn chặn triệt để các loại rác thải, sỏi đá hoặc vật liệu xây dựng còn sót lại trong bể chứa lọt vào buồng bơm, từ đó bảo vệ cánh quạt và các bộ phận cơ khí bên trong.
Được sản xuất bởi thương hiệu ARV danh tiếng, dòng rọ hút này đáp ứng các tiêu chuẩn khắt khe về độ bền và tính vận hành ổn định trong hệ thống công nghiệp.
Sản phẩm không chỉ giúp tối ưu hóa hiệu suất hút của máy bơm mà còn giảm thiểu đáng kể chi phí bảo trì, sửa chữa hệ thống đường ống do các sự cố tắc nghẽn hoặc va đập thủy lực gây ra.
Cấu tạo kỹ thuật
Sự bền bỉ của rọ bơm ARV FCV đến từ việc lựa chọn vật liệu chế tạo cao cấp, phù hợp với các môi trường lưu chất khác nhau.
Thân van và nắp hướng được làm từ gang cầu (Ductile Iron GGG50), loại vật liệu có khả năng chịu lực va đập và áp suất cao hơn nhiều so với gang xám thông thường.
Các chi tiết truyền động và bề mặt làm kín như đĩa van và lưới lọc sử dụng thép không gỉ (2Cr13), đảm bảo không bị ăn mòn hay gỉ sét trong môi trường nước.
Hệ thống làm kín bằng cao su NBR hoặc EPDM giúp van đóng khít hoàn toàn, ngăn chặn tình trạng rò rỉ nước ngược lại bể chứa khi máy bơm dừng hoạt động.
| STT | Tên bộ phận | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân & Hướng dẫn | Gang cầu GGG50 | Chịu áp lực PN16, chống nứt vỡ |
| 2 | Đĩa & Lưới lọc | Thép 2Cr13 | Chống ăn mòn, thoát nước nhanh |
| 3 | Trục & Lò xo | Thép (Steel) | Độ đàn hồi cao, vận hành êm ái |
| 4 | Gioăng làm kín | NBR / EPDM | Độ kín khít cao, chịu nhiệt 80°C |
| 5 | Hệ bulong đai ốc | Thép mạ | Cố định chắc chắn lưới lọc và thân |
Cơ chế lò xo được tính toán lực nén chính xác để đảm bảo đĩa van mở nhanh khi có lực hút và đóng lại ngay lập tức khi áp suất giảm.
Điều này giúp triệt tiêu hiện tượng tiếng ồn và sự rung lắc mạnh, bảo vệ hệ thống khỏi hiện tượng búa nước thường gặp ở các dòng van một chiều giá rẻ.

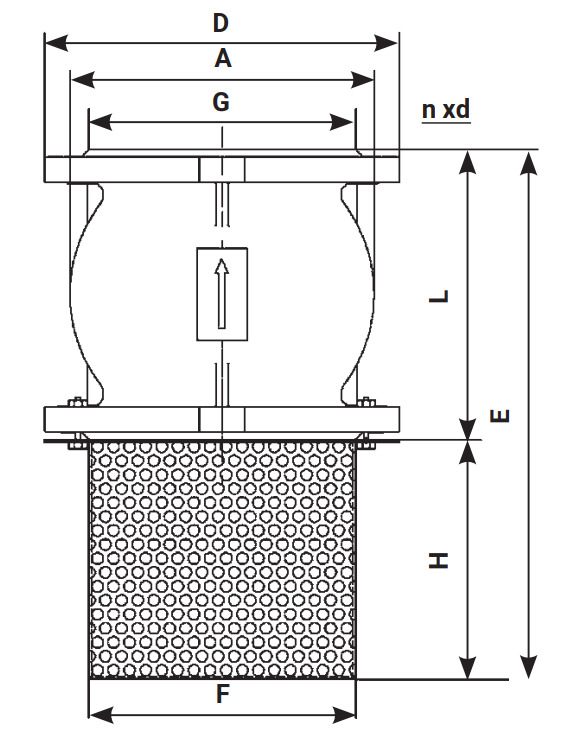

Dải kích thước
Việc lựa chọn kích thước rọ bơm phù hợp với đường ống là yếu tố tiên quyết để đảm bảo lưu lượng nước và hiệu suất máy bơm.
Mỗi mã định danh DN (Nominal Diameter) sẽ tương ứng với đường kính ngoài của ống (phi) theo các tiêu chuẩn kỹ thuật hiện hành tại Việt Nam.
Dưới đây là bảng tra cứu kích thước DN của rọ bơm ARV tương ứng với đường kính ngoài của ống nhựa PVC, HDPE hoặc ống thép:
| Kích thước DN | Kích thước Inch | Đường kính ống (Phi) | Số lỗ bulong (n-d) |
|---|---|---|---|
| DN 50 | 2″ | Ống phi 60 mm | 4 lỗ – M19 |
| DN 65 | 2.1/2″ | Ống phi 75 mm hoặc 76 mm | 4 lỗ – M19 |
| DN 80 | 3″ | Ống phi 90 mm | 4 lỗ – M19 |
| DN 100 | 4″ | Ống phi 110 mm hoặc 114 mm | 8 lỗ – M19 |
| DN 125 | 5″ | Ống phi 140 mm hoặc 141 mm | 8 lỗ – M19 |
| DN 150 | 6″ | Ố6ng phi 160 mm hoặc 168 mm | 8 lỗ – M23 |
| DN 200 | 8″ | Ống phi 219 mm hoặc 222 mm | 12 lỗ – M23 |
| DN 250 | 10″ | Ống phi 273 mm | 12 lỗ – M27 |
Đối với các hệ thống lớn hơn từ DN300 trở lên, khách hàng cần liên hệ trực tiếp để kiểm tra khả năng cung ứng theo thiết kế riêng.
Việc nắm rõ thông số phi ống giúp kỹ sư thiết kế chính xác khoảng cách lắp đặt bệ máy và hố thu nước trong các công trình dân dụng lẫn công nghiệp.
Hiệu suất thực tế
Trong điều kiện vận hành thực tế, rọ bơm ARV FCV thể hiện ưu thế vượt trội về khả năng giảm tổn thất áp suất đầu hút.
Thiết kế lòng van rộng giúp dòng chảy đi qua mượt mà, hạn chế tối đa hiện tượng xâm thực (cavitation) thường gây hại cho đầu bơm.
Áp suất làm việc tiêu chuẩn PN16 cho phép thiết bị hoạt động an toàn dưới áp lực tương đương 16 bar mà không biến dạng.
Chứng nhận ISO 9001 là minh chứng cho quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo mỗi sản phẩm xuất xưởng đều đồng nhất về thông số kỹ thuật.
Độ bền của lớp sơn phủ Epoxy màu xanh đặc trưng không chỉ mang lại tính thẩm mỹ mà còn bảo vệ thân gang khỏi các tác nhân gây oxy hóa.
Sản phẩm hoạt động ổn định trong dải nhiệt độ đến 80°C, đáp ứng tốt cho cả hệ thống cấp nước sạch và các hệ thống tuần hoàn nước nóng công nghiệp.
Kỹ thuật lắp đặt
Quá trình lắp đặt rọ bơm cần tuân thủ nghiêm ngặt các chỉ dẫn kỹ thuật để thiết bị phát huy tối đa công năng và độ bền.
Sản phẩm được thiết kế với kiểu kết nối mặt bích theo tiêu chuẩn EN 1092-2, do đó cần sử dụng mặt bích đối ứng cùng tiêu chuẩn để đảm bảo độ khít.
- Vị trí lắp đặt phải nằm ở điểm thấp nhất của ống hút, cách đáy bể một khoảng đủ để không hút bùn.
- Sử dụng gioăng đệm giữa hai mặt bích để tăng cường độ kín, tránh rò rỉ làm mất nước mồi của máy bơm.
- Siết bulong theo hình đối xứng (hình sao) để lực ép dàn đều lên bề mặt mặt bích, tránh hiện tượng vênh hoặc nứt.
- Kiểm tra hướng mũi tên đúc nổi trên thân van để đảm bảo nước đi từ lưới lọc qua thân van vào đường ống.
Trước khi đưa vào vận hành chính thức, cần tiến hành vệ sinh bể chứa để loại bỏ các rác thải kích thước lớn có thể làm nghẹt lưới lọc.
Định kỳ 6-12 tháng nên kiểm tra bộ phận lò xo và lưới lọc để đảm bảo không có vật cản làm giảm lưu lượng dòng chảy.
Phạm vi ứng dụng
Nhờ cấu tạo chắc chắn và dải kích thước rộng, rọ bơm gang ARV FCV được ứng dụng trong hầu hết các lĩnh vực hạ tầng kỹ thuật.
Đặc biệt trong hệ thống phòng cháy chữa cháy, rọ hút là thành phần bắt buộc tại các bể chứa nước cứu hỏa để đảm bảo bơm hoạt động tức thì.
Trong nông nghiệp, thiết bị được sử dụng tại các trạm bơm thủy lợi, giúp hút nước từ kênh rạch lên đồng ruộng mà không lo kẹt rác.
Các nhà máy xử lý nước tập trung cũng tin dùng sản phẩm này nhờ khả năng vận hành liên tục trong môi trường có độ ẩm cao và hóa chất nhẹ.
Ngoài ra, rọ bơm còn xuất hiện trong hệ thống chiller của các tòa nhà cao tầng, hệ thống giải nhiệt công nghiệp và các nhà máy sản xuất thực phẩm.
Với xuất xứ uy tín và chất lượng đã được khẳng định, ARV FCV là giải pháp kinh tế và kỹ thuật tối ưu cho các chủ đầu tư hiện nay.
