Tổng quan

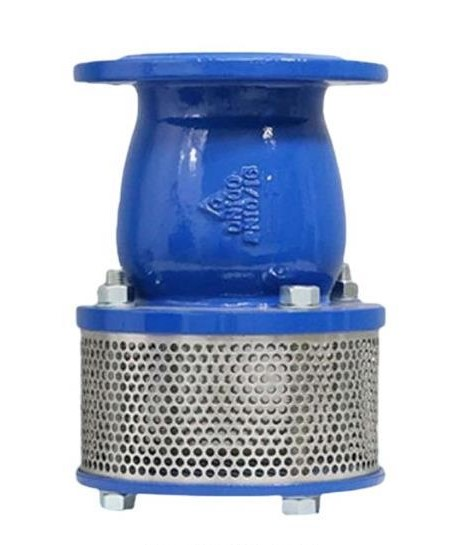

Sản phẩm Shinyi SFVX được chế tạo từ vật liệu gang cầu (Ductile Iron) bền bỉ, giúp van có khả năng chịu đựng va đập thủy lực mạnh mẽ trong các hệ thống cấp thoát nước. Bề mặt van được phủ lớp sơn Epoxy Resin Powder với độ dày từ 250µm đến 300µm, đạt tiêu chuẩn JIS K 5551:2002, mang lại khả năng chống ăn mòn tuyệt vời.
Rọ bơm Shinyi hỗ trợ dải áp suất làm việc đa dạng từ PN10, PN16 đến PN25 và các tiêu chuẩn quốc tế như JIS 10K/20K hoặc ASME 150LB. Thiết kế đóng kín bằng lò xo kết hợp với lá van bọc cao su giúp thiết bị đạt độ kín hoàn toàn ngay cả ở áp suất thấp mà không cần sử dụng miếng đệm bổ sung.
Cấu tạo kỹ thuật
Hệ thống linh kiện của rọ bơm SFVX được thiết kế để vận hành trơn tru trong môi trường nước với dải nhiệt độ từ -10°C đến 80°C. Sự kết hợp giữa gang cầu và thép không gỉ giúp tối ưu hóa tuổi thọ thiết bị trong các môi trường công nghiệp khắc nghiệt.
| STT | Bộ phận | Vật liệu (Material) | Tiêu chuẩn vật liệu |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu (Ductile Iron) | ASTM A536 / EN GJS 500-7 |
| 2 | Lưới lọc (Net) | Thép không gỉ | AISI 304 |
| 3 | Đĩa van (Disc) | Gang cầu + Cao su | ASTM A536 + EPDM |
| 4 | Lò xo (Spring) | Thép không gỉ | AISI 304 |
| 5 | Trục (Shaft) | Thép không gỉ | AISI 304 |
Dải kích thước

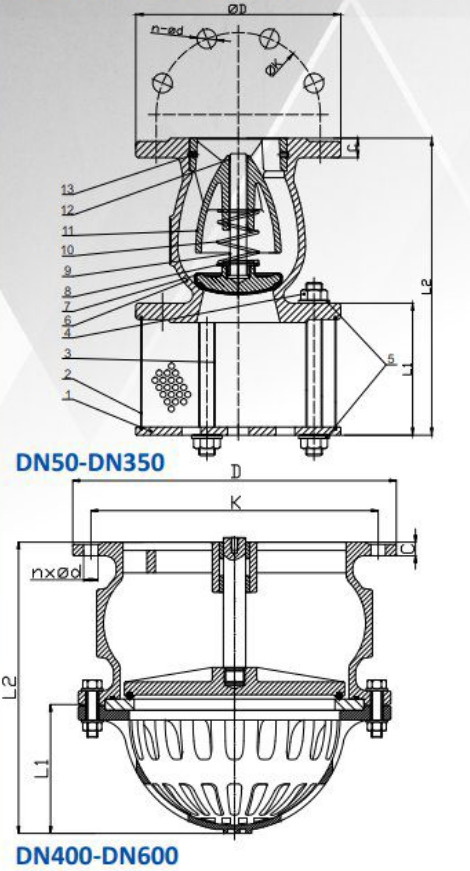

Shinyi SFVX cung cấp dải kích thước cực rộng từ DN50 đến DN600, tương ứng với các loại ống phi từ nhỏ đến rất lớn trong công nghiệp. Việc nắm rõ kích thước phi ống giúp kỹ thuật viên lựa chọn đúng Model sản phẩm cho hệ thống.
- Kích thước DN50 (2″): Tương ứng ống phi 60mm, chiều cao tổng thể L2 là 250mm.
- Kích thước DN80 (3″): Tương ứng ống phi 90mm, chiều cao tổng thể L2 là 290mm.
- Kích thước DN100 (4″): Tương ứng ống phi 114mm, chiều cao tổng thể L2 là 300mm.
- Kích thước DN150 (6″): Tương ứng ống phi 168mm, chiều cao tổng thể L2 là 323mm.
- Kích thước DN200 (8″): Tương ứng ống phi 219mm, chiều cao tổng thể L2 là 344mm.
- Kích thước DN300 (12″): Tương ứng ống phi 324mm, chiều cao tổng thể L2 là 389mm.
- Kích thước DN600 (24″): Dành cho hệ thống cực lớn, chiều cao L2 lên tới 731mm.
Hiệu suất thực tế
Hiệu suất của rọ bơm Shinyi SFVX được khẳng định qua khả năng hoạt động ổn định trong các hệ thống nước sạch và nước thải. Cơ chế đóng bằng lò xo giúp đĩa van phản ứng tức thì khi áp suất thay đổi, ngăn chặn hiệu quả hiện tượng búa nước.
Lưới lọc bằng inox AISI 304 có diện tích thông thủy lớn, giúp giảm thiểu tổn thất áp suất và ngăn ngừa các vật thể lạ như đá, sỏi lọt vào buồng bơm. Lớp sơn Epoxy mịn giúp giảm ma sát dòng chảy, tối ưu hóa lưu lượng nước đi qua van.
Đặc biệt, thiết kế đĩa van bọc cao su EPDM đảm bảo độ kín khít 100%. Điều này cực kỳ quan trọng đối với các máy bơm ly tâm, giúp duy trì cột áp và không phải mồi lại nước mỗi khi khởi động hệ thống.
Kỹ thuật lắp đặt
Lắp đặt rọ bơm Shinyi SFVX đúng kỹ thuật là điều kiện tiên quyết để hệ thống vận hành bền bỉ. Van được thiết kế để kết nối mặt bích theo nhiều tiêu chuẩn khác nhau như BS, DIN, JIS hoặc ASME.
- Hướng lắp đặt: Rọ bơm phải được lắp đặt theo phương thẳng đứng với lưới lọc nằm ở phía dưới để đảm bảo trọng lực và lò xo hoạt động chính xác.
- Kiểm tra mặt bích: Đảm bảo tiêu chuẩn mặt bích của đường ống và rọ bơm đồng nhất (ví dụ cùng tiêu chuẩn PN16) để lỗ bulong khớp nhau.
- Độ sâu ngập nước: Cần lắp đặt rọ bơm cách đáy bể một khoảng đủ lớn để tránh hút bùn, nhưng phải đủ sâu để không bị hiện tượng xoáy khí khi máy bơm hoạt động.
- Siết lực bulong: Sử dụng bulong thép carbon A194 hoặc inox tùy môi trường, siết đều các góc để tránh biến dạng mặt bích.
Phạm vi ứng dụng
Nhờ vào sự đa dạng về tiêu chuẩn kết nối và áp suất, Shinyi SFVX có mặt trong hầu hết các hạ tầng kỹ thuật tại Việt Nam. Sản phẩm đáp ứng tốt các yêu cầu khắt khe của hệ thống nước đô thị và công nghiệp.
| Lĩnh vực | Ứng dụng chi tiết |
|---|---|
| Hệ thống cấp nước | Trạm bơm nước thô, nhà máy xử lý nước sạch đô thị. |
| Hệ thống PCCC | Bể nước ngầm phòng cháy chữa cháy cho tòa nhà, nhà xưởng. |
| Công nghiệp | Hệ thống giải nhiệt Chiller, tháp làm mát, bơm cấp liệu sản xuất. |
| Thủy lợi | Trạm bơm tưới tiêu nông nghiệp, thoát nước chống ngập lụt. |
Với chất lượng đạt chuẩn quốc tế và xuất xứ rõ ràng từ Shinyi Việt Nam, rọ bơm SFVX là sự đầu tư dài hạn giúp giảm thiểu chi phí bảo trì và thay thế cho chủ đầu tư.
