Tổng quan

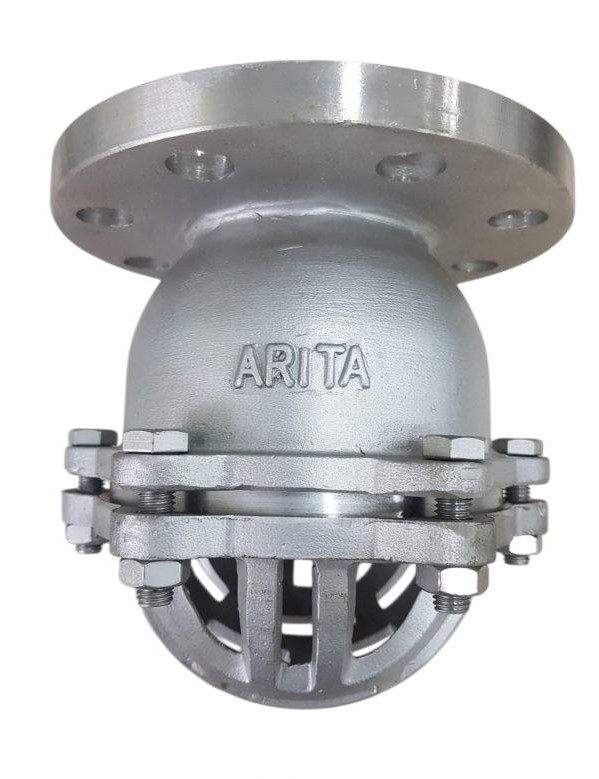

Rọ bơm Inox Arita JIS 10K là dòng van chân cao cấp được chế tạo toàn thân từ thép không gỉ (inox), thiết kế chuyên dụng cho các môi trường lưu chất có tính ăn mòn cao. Thiết bị đóng vai trò là van một chiều kết hợp bộ lọc, lắp đặt tại vị trí cuối cùng của đường ống hút máy bơm.
Sản phẩm giúp duy trì cột áp trong đường ống bằng cách ngăn dòng chảy ngược khi máy bơm ngừng hoạt động, đồng thời loại bỏ các tạp chất có thể gây hư hỏng cánh bơm. Với tiêu chuẩn kết nối mặt bích JIS 10K, đây là giải pháp bền bỉ cho các hệ thống công nghiệp đòi hỏi độ sạch và tính kháng hóa chất tuyệt đối.
Được sản xuất bởi thương hiệu Arita Malaysia, model này đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế, đảm bảo vận hành ổn định trong các hệ thống xử lý nước thải, hóa chất nhẹ, dầu và khí. Lớp vỏ inox sáng bóng không chỉ tăng tính thẩm mỹ mà còn chống lại sự oxy hóa từ môi trường bên ngoài.
Cấu tạo kỹ thuật
Sự vượt trội của rọ bơm Arita JIS 10K nằm ở vật liệu cấu tạo đồng nhất, giúp loại bỏ hoàn toàn rủi ro ăn mòn điện hóa giữa các bộ phận. Chi tiết cấu tạo bao gồm:
- Thân van (Body): Chế tạo hoàn toàn từ thép không gỉ (Stainless Steel), chịu áp và chống ăn mòn bề mặt cực tốt.
- Đế van (Seat): Vật liệu thép không gỉ được gia công độ bóng cao, đảm bảo độ kín khít cơ học tối ưu.
- Đĩa van (Disc): Thiết kế dạng đĩa lật hoặc lò xo bằng inox, vận hành nhạy bén ngay cả khi áp suất dòng chảy thấp.
- Nắp lọc (Cover): Cấu trúc lưới inox dạng vòm chắc chắn, giúp phân tán lực hút và ngăn chặn rác thải hiệu quả.

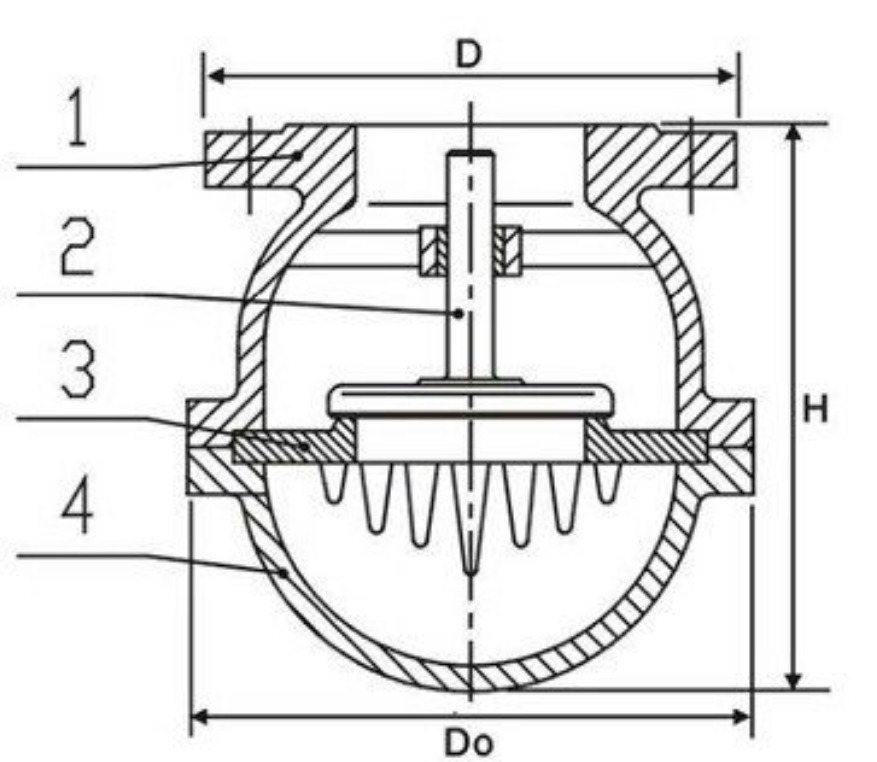

| STT | Bộ phận | Vật liệu chi tiết |
|---|---|---|
| 1 | Body | Stainless Steel |
| 2 | Seat | Stainless Steel |
| 3 | Disc | Stainless Steel |
| 4 | Cover/Filter | Stainless Steel |
Dải kích thước
Việc lựa chọn kích thước rọ bơm cần tương ứng với đường kính ngoài của ống (Phi) và tiêu chuẩn mặt bích để đảm bảo lắp đặt chuẩn xác. Dưới đây là bảng thông số quy đổi cho dòng Arita JIS 10K:
- DN50 (2 inch): Sử dụng cho ống Phi 60mm. Phù hợp hệ thống cấp nước nhánh trong nhà máy.
- DN65 (2.1/2 inch): Sử dụng cho ống Phi 76mm. Thường dùng trong các cụm bơm tăng áp.
- DN80 (3 inch): Sử dụng cho ống Phi 90mm. Kích thước tiêu chuẩn cho hệ thống phòng cháy chữa cháy.
- DN100 (4 inch): Sử dụng cho ống Phi 114mm. Ứng dụng rộng rãi trong xử lý nước thải công nghiệp.
- DN150 (6 inch): Sử dụng cho ống Phi 168mm. Dành cho các hầm thu nước hoặc trạm bơm chính.
- DN200 – DN250 (8 – 10 inch): Sử dụng cho ống Phi 219mm đến 273mm. Dùng cho hệ thống thủy lợi và hạ tầng lớn.
| DN | Inch | D (Đường kính bích) | H (Chiều cao) |
|---|---|---|---|
| 50 | 2″ | 140 mm | 105 mm |
| 80 | 3″ | 185 mm | 190 mm |
| 100 | 4″ | 205 mm | 210 mm |
| 150 | 6″ | 260 mm | 270 mm |
| 250 | 10″ | 375 mm | 410 mm |
Hiệu suất thực tế
Rọ bơm Inox Arita được thiết kế để vận hành tối ưu trong môi trường nhiệt độ lên đến 80°C. Khả năng chịu nhiệt này cho phép thiết bị hoạt động tốt trong các hệ thống hồi lưu nước nóng hoặc các quy trình sản xuất thực phẩm cần tiệt trùng.
Tiêu chuẩn mặt bích JIS 10K cho phép van chịu được áp suất làm việc ổn định, ngăn chặn hoàn toàn hiện tượng xâm thực máy bơm bằng cách giữ cho đường ống luôn đầy chất lỏng. Độ kín khít của đĩa van bằng inox giúp giảm thiểu tối đa hiện tượng rò rỉ khi hệ thống dừng đột ngột.
Thiết kế lưới lọc dạng “vòm” giúp tối đa hóa diện tích bề mặt hút, làm giảm vận tốc dòng chảy qua lưới, từ đó hạn chế tình trạng rác bám chặt gây tắc nghẽn, giúp máy bơm vận hành êm ái hơn.
Kỹ thuật lắp đặt
Quy trình lắp đặt rọ bơm mặt bích Inox cần tuân thủ các nguyên tắc kỹ thuật sau để đảm bảo độ bền cho toàn hệ thống:
- Khoảng cách đáy: Rọ bơm phải được lắp cách đáy bể chứa một khoảng ít nhất bằng 2 lần DN để tránh hút phải bùn cát lắng đọng.
- Gioăng làm kín: Phải sử dụng gioăng cao su hoặc PTFE phù hợp giữa mặt bích rọ bơm và mặt bích ống để ngăn chặn không khí lọt vào đầu hút.
- Kiểm tra hướng: Đảm bảo rọ bơm được lắp theo phương thẳng đứng để đĩa van đóng mở chính xác dưới tác động của trọng lực và áp suất.
- Siết bu lông: Cần siết đối xứng các lỗ bu lông (từ 4 đến 12 lỗ tùy kích thước) để tránh gây ứng suất lệch lên mặt bích.
Phạm vi ứng dụng
Nhờ đặc tính kháng ăn mòn của thép không gỉ, rọ bơm Arita JIS 10K là lựa chọn ưu tiên cho các ngành công nghiệp đặc thù. Sản phẩm được ứng dụng mạnh mẽ trong các nhà máy sản xuất hóa chất, dược phẩm và chế biến thực phẩm nơi yêu cầu cao về vệ sinh an toàn.
Trong hệ thống xử lý nước thải, thiết bị chịu được tác động của các hợp chất hữu cơ và hóa chất tẩy rửa mà không bị gỉ sét. Ngoài ra, van còn được dùng trong hệ thống lọc nước biển, nuôi trồng thủy hải sản công nghiệp nhờ độ bền vượt trội so với dòng gang thông thường.
Sản phẩm cũng xuất hiện phổ biến trong các trạm bơm nước sạch đô thị, hệ thống tưới tiêu nông nghiệp và các tòa nhà cao tầng yêu cầu thiết bị có tuổi thọ cao, ít phải bảo trì định kỳ.
