Tổng quan Kitz R

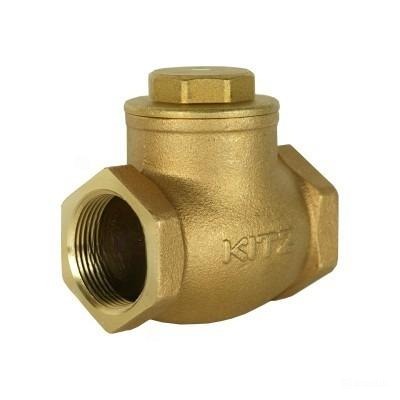

Van 1 chiều đồng lá lật Kitz R là dòng thiết bị kiểm soát dòng chảy một chiều tiêu chuẩn Class 125 thuộc Hệ Van Công Nghiệp. Sản phẩm vận hành dựa trên cơ chế cánh lật (Swing type), cho phép lưu chất đi qua thông suốt và tự động đóng kín khi dòng chảy dừng hoặc dội ngược. Với vật liệu đồng (Bronze) chất lượng cao, thiết bị đảm bảo khả năng chống ăn mòn và oxy hóa hiệu quả trong nhiều môi trường lưu chất khác nhau.
Thiết kế dạng lá lật giúp giảm thiểu tối đa sự sụt giảm áp suất so với dòng van nâng, mang lại hiệu suất lưu thông tối ưu cho hệ thống. Kết nối ren tiêu chuẩn BS21 (JIS B0203) hoặc NPT giúp van dễ dàng tích hợp vào các đường ống dân dụng và công nghiệp. Trong Hệ Van Công Nghiệp, dòng Kitz R được ưa chuộng nhờ sự bền bỉ, dễ lắp đặt và khả năng vận hành tự động không cần nguồn năng lượng ngoài.
Sản phẩm chịu được áp suất làm việc tĩnh (W.O.G non-shock) lên đến 1.38 MPa (200 psi) và áp suất hơi bão hòa 0.86 MPa (125 psi). Chất lượng từ thương hiệu Kitz Nhật Bản đảm bảo thiết bị hoạt động ổn định, giảm thiểu rủi ro búa nước và bảo vệ an toàn cho máy bơm. Đây là giải pháp kinh tế và tin cậy cho các dự án cấp thoát nước, hệ thống hơi và điều hòa không khí.
Cấu tạo vật liệu

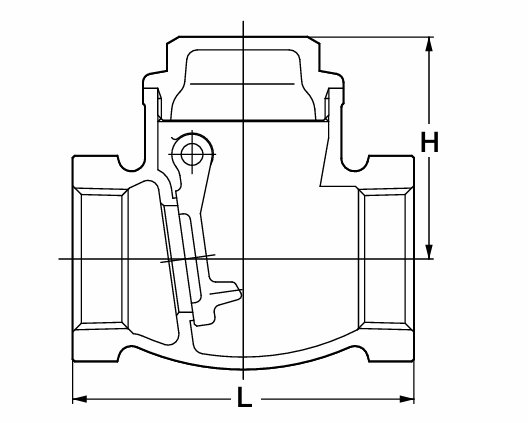

Van Kitz R được chế tạo từ các hợp kim đồng tiêu chuẩn, đảm bảo độ bền cơ học và tính thẩm mỹ cao. Mọi chi tiết từ thân van đến đĩa van đều được gia công chính xác để đạt được độ kín khít tuyệt đối khi ở trạng thái đóng. Cấu tạo đơn giản với nắp van dạng ren (Screwed cap) cho phép người dùng dễ dàng kiểm tra và bảo trì linh kiện bên trong.
| Bộ phận | Vật liệu chế tạo | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng (Bronze) | Đúc nguyên khối, chịu áp lực Class 125. |
| Nắp van (Cap) | Đồng (Brass/Bronze) | Thiết kế Screwed cap dễ tháo lắp. |
| Trục chốt (Hinge pin) | Đồng (Brass) | Chống mài mòn, dẫn hướng cánh lật linh hoạt. |
| Đĩa van (Disc) | Đồng (Brass/Bronze) | Bề mặt mài nhẵn, ngăn dòng ngược tức thì. |
Dải kích thước
Dòng van Kitz R cung cấp dải kích cỡ chuẩn ren phong phú từ 3/8″ (DN10) đến 4″ (DN100), đáp ứng mọi quy chuẩn đường ống hiện nay. Việc chuẩn hóa kích thước giúp Hệ Van Công Nghiệp vận hành đồng bộ, thuận tiện cho công tác tư vấn thiết kế và thi công. Mỗi model đều đảm bảo sự nhỏ gọn, phù hợp cho cả những vị trí lắp đặt có diện tích hạn chế.
Thiết kế mặt bích nắp van (Cap) lớn cho phép dòng chảy lưu thông mượt mà với lực cản thấp nhất. Kích cỡ đa dạng giúp thiết bị ứng dụng linh hoạt từ các căn hộ dân dụng cho đến các nhà máy sản xuất quy mô vừa. Dưới đây là bảng phân đoạn ứng dụng thực tế của dòng Kitz R:
| Size (Inch) | DN (mm) | Môi trường ứng dụng tiêu biểu |
|---|---|---|
| 3/8″ – 1″ | 10 – 25 | Hệ thống cấp nước gia đình, bình nước nóng. |
| 1.1/4″ – 2.1/2″ | 32 – 65 | Trục cấp nước chính tòa nhà, hệ thống PCCC nhỏ. |
| 3″ – 4″ | 80 – 100 | Đường ống kỹ thuật nhà máy, trạm bơm điều áp. |
Ưu điểm vận hành
Van lá lật Kitz R sở hữu khả năng chịu áp suất tĩnh 1.38 MPa (200 psi), lý tưởng cho các mạng lưới cấp nước sinh hoạt. Đặc biệt, khả năng chịu áp hơi bão hòa 0.86 MPa (125 psi) cho phép sản phẩm hoạt động tốt trong các hệ thống nhiệt. Đây là dòng thiết bị mang tính ứng dụng cao và ổn định trong Hệ Van Công Nghiệp của Kitz.
- Tổn thất áp suất cực thấp nhờ thiết kế cánh lật không gây cản trở dòng lưu chất.
- Vận hành hoàn toàn tự động, đóng mở nhạy bén theo áp lực dòng chảy thực tế.
- Vật liệu đồng bền bỉ, kháng ăn mòn, đảm bảo vệ sinh cho nguồn nước sạch sinh hoạt.
Cơ chế cánh lật giúp van ít bị kẹt hơn so với dòng van nâng khi lưu chất có chứa các hạt cặn nhỏ. Sản phẩm được gia công tinh xảo, giảm thiểu tiếng ồn và rung chấn trong quá trình đóng mở lá van. Kitz R là sự kết hợp hoàn hảo giữa hiệu suất kỹ thuật Nhật Bản và chi phí đầu tư hợp lý cho mọi công trình.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, cần lắp đặt van Kitz R theo phương nằm ngang là tối ưu nhất. Trong trường hợp lắp đứng, dòng chảy bắt buộc phải đi từ dưới lên trên để trọng lực hỗ trợ đóng lá van khi ngắt dòng. Tuyệt đối không lắp đặt van hướng dòng chảy từ trên xuống vì sẽ khiến lá van luôn ở trạng thái mở, mất chức năng ngăn dòng ngược.
Kỹ thuật viên cần vệ sinh sạch đường ống trước khi vặn ren để tránh mạt sắt làm trầy xước bề mặt làm kín của đĩa van. Tránh sử dụng van cho các loại chất lỏng có tính ăn mòn hóa học mạnh hoặc các môi trường chứa rác thải thô lớn. Hãng khuyến cáo không sử dụng thiết bị cho các môi chất là khí dễ cháy hoặc khí độc hại để đảm bảo an toàn.
Nên kiểm tra định kỳ trục chốt (Hinge pin) và đĩa van để đảm bảo lá lật không bị mài mòn quá mức sau thời gian dài sử dụng. Việc bảo trì đúng cách sẽ giúp phát huy tối đa công năng bảo vệ hệ thống của dòng van đồng Kitz. Sự tỉ mỉ trong lắp đặt không chỉ kéo dài tuổi thọ van mà còn đảm bảo an toàn cho toàn bộ Hệ Van Công Nghiệp.
Ứng dụng thực tế
Kitz R được sử dụng phổ biến trong các hệ thống cấp nước sạch tại chung cư, trường học và các khu công nghiệp. Sản phẩm thường được lắp đặt tại đầu ra của máy bơm để ngăn chặn hiện tượng nước dội ngược làm hỏng cánh bơm. Thiết bị cũng là lựa chọn hàng đầu cho các hệ thống bình ngưng, lò hơi và mạng lưới khí nén công nghiệp.
Tại các tòa nhà văn phòng, van giúp duy trì áp suất ổn định cho mạng lưới đường ống cấp nước nóng trung tâm. Chất lượng đạt chuẩn quốc tế cùng giá thành cạnh tranh giúp Kitz R luôn giữ vững vị thế trên thị trường vật tư ngành nước. Minh Hòa cam kết mang lại giải pháp an toàn và bền vững thông qua các dòng sản phẩm chất lượng trong Hệ Van Công Nghiệp.
