Van 1 chiều gang cánh bướm Shinyi WBCX

Tổng quan Shinyi WBCX

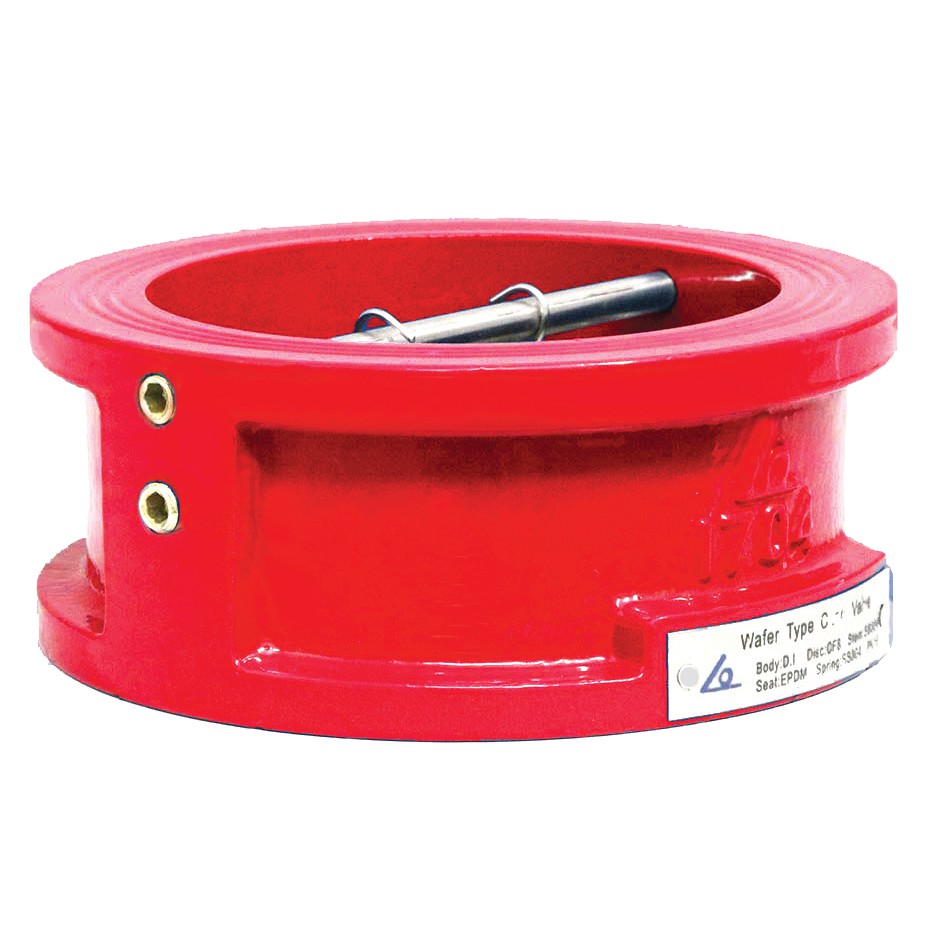

Van 1 chiều gang cánh bướm Shinyi WBCX là dòng van một chiều cánh đôi (Wafer Dual Plate Check Valve) cao cấp được sản xuất tại Việt Nam, thuộc Hệ Van Công Nghiệp. Thiết bị được thiết kế theo tiêu chuẩn API 594, chuyên dụng để ngăn chặn dòng chảy ngược dội về máy bơm và bảo vệ an toàn cho hệ thống đường ống. Với thiết kế dạng kẹp Wafer siêu mỏng, sản phẩm là giải pháp tối ưu giúp tiết kiệm không gian lắp đặt và giảm thiểu trọng lượng đáng kể cho hạ tầng kỹ thuật.

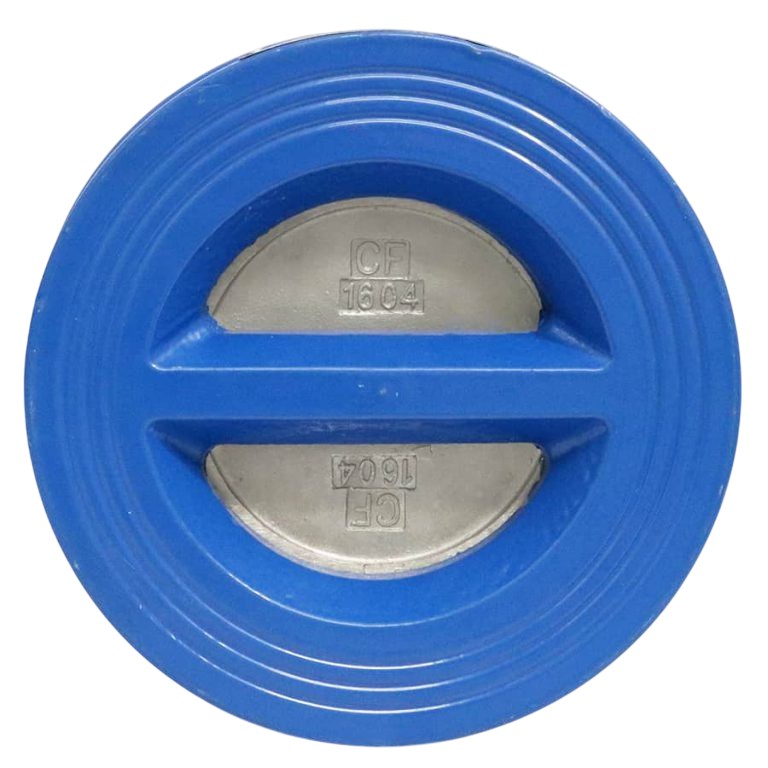

Cơ chế vận hành của WBCX dựa trên hai cánh lật dạng bán nguyệt kết hợp với lò xo trợ lực, giúp van phản ứng tức thì với các biến động áp suất. Thân van được đúc từ gang cầu dồi dào độ bền, bên ngoài phủ lớp sơn Epoxy tĩnh điện độ dày tối thiểu 250 µm giúp kháng ăn mòn hóa lý vượt trội. Trong Hệ Van Công Nghiệp, Shinyi WBCX khẳng định vị thế nhờ khả năng đóng mở êm ái, triệt tiêu tiếng ồn và hiện tượng va đập thủy lực (búa nước) hiệu quả.

Sản phẩm sử dụng đệm làm kín bằng cao su EPDM đúc trực tiếp vào thân van, đảm bảo độ kín khít tuyệt đối ngay cả khi áp suất ngược ở mức thấp. Sự kết hợp giữa chất lượng sản xuất theo tiêu chuẩn quốc tế và xuất xứ Việt Nam giúp thiết bị có giá thành cạnh tranh, phù hợp cho các dự án hạ tầng lớn. Đây là lựa chọn tin cậy cho các trạm bơm nước sạch, hệ thống điều hòa HVAC và mạng lưới PCCC yêu cầu tiêu chuẩn vận hành bền bỉ.

Cấu tạo vật liệu

Hệ thống vật liệu của Shinyi WBCX được chọn lọc khắt khe để chịu được ứng suất cơ học lớn và môi trường làm việc ẩm ướt liên tục. Sự kết hợp giữa thân gang cầu cứng cáp và cánh van bằng inox giúp thiết bị kháng lại sự oxy hóa và mài mòn từ dòng lưu chất tốc độ cao. Mọi chi tiết nội bộ từ trục pin đến lò xo đều được gia công từ thép không gỉ cao cấp để đảm bảo tính ổn định cho toàn bộ Hệ Van Công Nghiệp.

Dải kích thước

Dòng van cánh bướm Shinyi WBCX cung cấp dải kích cỡ cực kỳ đa dạng từ DN50 đến DN800, đáp ứng mọi quy mô hạ tầng từ dân dụng đến công nghiệp nặng. Thiết kế dạng kẹp Wafer giúp Hệ Van Công Nghiệp dễ dàng triển khai tại các vị trí phòng máy chật hẹp hoặc trên các trục đứng tòa nhà. Sản phẩm tuân thủ các tiêu chuẩn khoảng cách giữa hai mặt bích quốc tế như BS EN 558-1, đảm bảo tính lắp lẫn tối ưu cho mọi công trình.

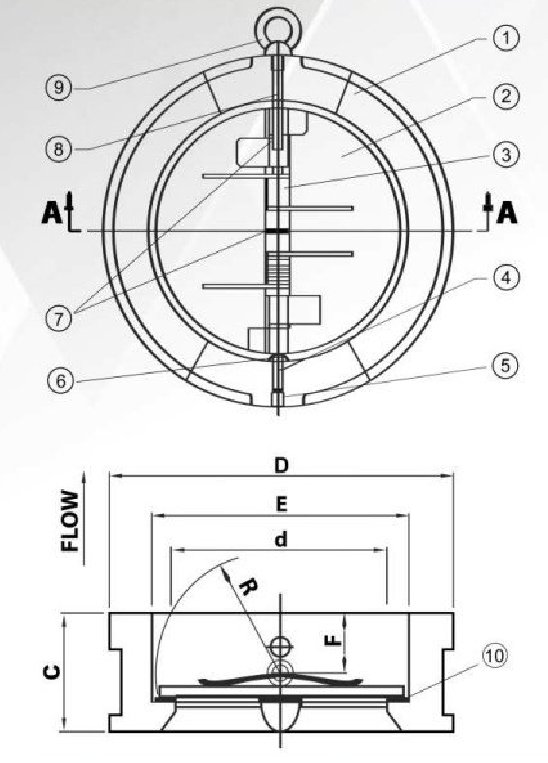

Việc chuẩn hóa dải kích thước lớn giúp các nhà thầu M&E dễ dàng bóc tách vật tư và đồng bộ hóa hệ thống đường ống trên toàn dự án. Mỗi kích cỡ đều được tính toán để tối ưu hóa lưu lượng lưu thông, giảm thiểu tổn thất áp suất và bảo vệ trục máy bơm khỏi xung lực ngược. Dưới đây là bảng thông số tiêu chuẩn thiết kế và kết nối phổ biến của dòng Shinyi WBCX:

Ưu điểm vận hành

Shinyi WBCX sở hữu khả năng vận hành vượt trội nhờ thiết kế cánh đôi đóng nhanh, triệt tiêu hiện tượng va đập đĩa van vào ghế van hiệu quả. Thiết bị có thể lắp đặt linh hoạt theo phương ngang hoặc đứng (dòng chảy đi lên), mang lại sự tiện lợi tối đa cho công tác thi công. Đây là dòng van một chiều chất lượng cao, mang đậm dấu ấn kỹ thuật khắt khe của thương hiệu Shinyi Việt Nam trong Hệ Van Công Nghiệp.

• Cơ chế lò xo inox giúp cánh van đóng ngay khi dòng lưu chất dừng, ngăn chặn hoàn toàn hiện tượng búa nước.
• Trọng lượng nhẹ hơn 70% so với van một chiều lá lật truyền thống, giảm tải trọng lên hệ thống giá đỡ ống.
• Lớp sơn Epoxy đạt tiêu chuẩn an toàn nước sạch, chống rỉ sét bề mặt trong môi trường độ ẩm cao.

Cấu tạo đĩa inox giúp thiết bị không bị kẹt hay bám bẩn sau thời gian dài tiếp xúc với lưu chất, nâng cao độ tin cậy vận hành. Khả năng thay thế linh kiện dễ dàng giúp đơn vị quản lý tối ưu chi phí bảo trì và giảm thiểu thời gian dừng máy khi có sự cố. Shinyi WBCX mang lại giá trị vận hành lâu dài, giúp doanh nghiệp an tâm về tính an toàn kỹ thuật của toàn bộ hạ tầng.

Lưu ý kỹ thuật

Để Hệ Van Công Nghiệp hoạt động bền bỉ, van cánh bướm Shinyi WBCX cần được lắp đặt đúng theo hướng mũi tên chỉ chiều dòng chảy trên thân van. Kỹ thuật viên cần đảm bảo mặt bích đường ống đồng tâm tuyệt đối khi siết bulông kẹp để tránh làm lệch cánh van hoặc kẹt vào thành ống. Sử dụng gioăng mặt bích phù hợp và siết lực đối xứng để phân bổ lực đều, đảm bảo độ kín khít tuyệt đối cho hệ thống.

Nên lắp đặt van cách xa các thiết bị gây nhiễu loạn dòng chảy như co, tê hoặc bơm ít nhất 5 lần đường kính ống để bảo vệ tuổi thọ lò xo. Cần sục rửa đường ống sạch sẽ trước khi thi công nhằm loại bỏ các dị vật có thể gây hư hỏng bề mặt cao su và đĩa inox của van. Việc bảo trì định kỳ và kiểm tra độ nhạy của cánh lật sẽ giúp duy trì hiệu suất bảo vệ tốt nhất cho toàn bộ mạng lưới đường ống kỹ thuật.

Sản phẩm xuất xứ Việt Nam từ Shinyi đảm bảo khả năng cung ứng linh kiện thay thế nhanh chóng và đầy đủ chứng chỉ chất lượng dự án. Sự tỉ mỉ trong khâu lắp đặt theo đúng quy trình hướng dẫn của nhà sản xuất là yếu tố then chốt quyết định tuổi thọ của thiết bị. Shinyi WBCX mang lại sự vững bền từ nội lực, đồng hành cùng sự ổn định lâu dài của cả Hệ Van Công Nghiệp.

Ứng dụng thực tế

Shinyi WBCX là thành phần không thể thiếu trong các trạm bơm nước sạch, mạng lưới cấp nước đô thị và hệ thống điều hòa Chiller tòa nhà. Sản phẩm đóng vai trò ngăn dòng ngược dội về máy bơm khi ngắt điện đột ngột, bảo vệ an toàn cho trục và phớt máy bơm công suất lớn. Trong các nhà máy xử lý nước và khu công nghiệp, van được ứng dụng rộng rãi tại các trục cấp lưu chất chính nhờ tính kinh tế và hiệu quả cao.

Với uy tín từ xuất xứ Việt Nam và thiết kế đạt chuẩn quốc tế, dòng WBCX luôn là lựa chọn ưu tiên của các nhà thầu thi công hạ tầng trọng điểm. Khả năng vận hành ổn định giúp đơn vị vận hành tiết kiệm chi phí bảo dưỡng và nâng cao tính an toàn cho quy trình quản lý dòng chảy. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững bền của mọi công trình hạ tầng.
