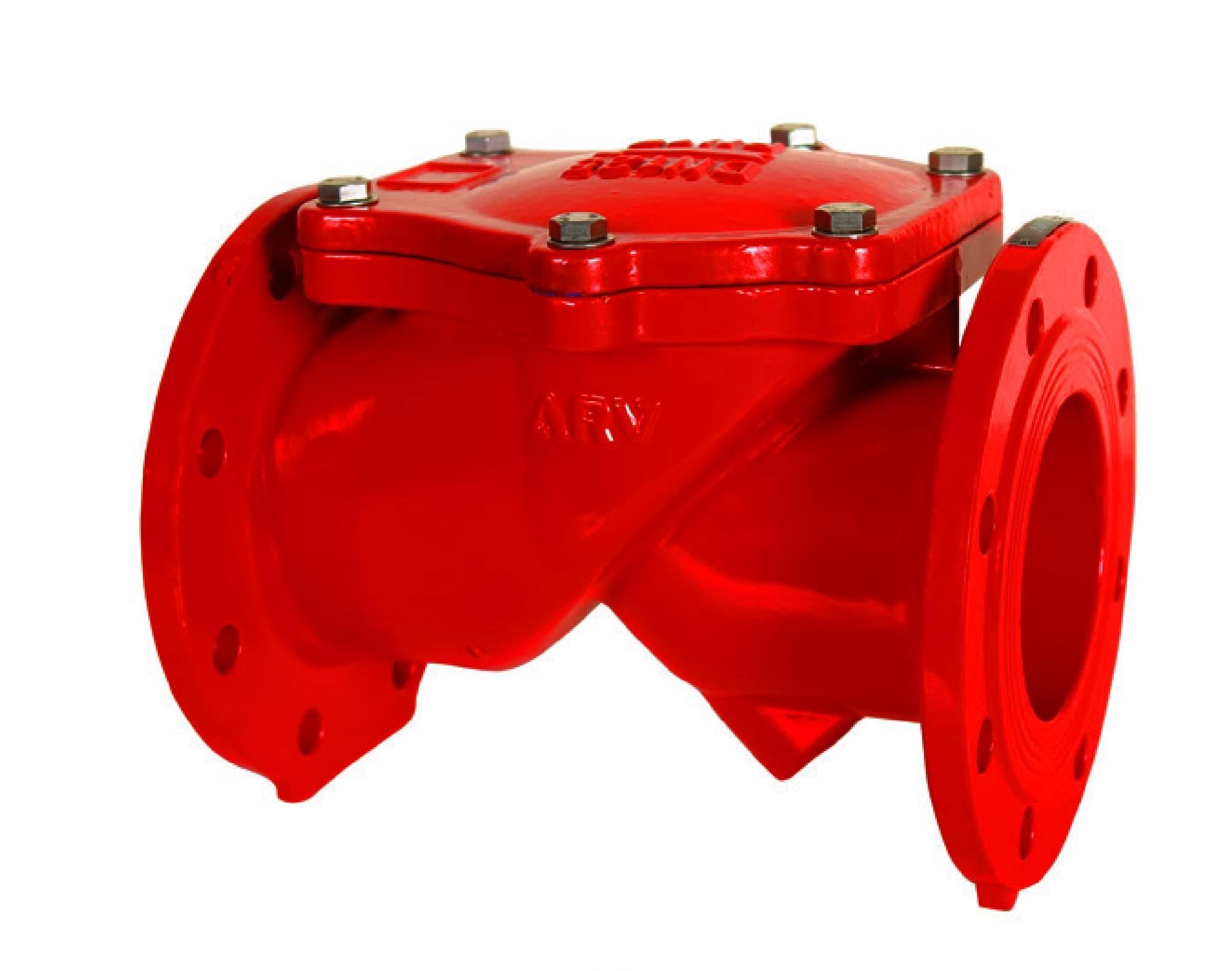

Tổng quan ARV RFC
Van 1 chiều gang lá lật ARV RFC (Resilient Seated Check Valve) là dòng thiết bị ngăn dòng ngược cao cấp có xuất xứ Malaysia, thuộc danh mục chủ lực của Hệ Van Công Nghiệp. Thiết bị được thiết kế theo tiêu chuẩn BS EN 1074-3, chuyên dụng để bảo vệ máy bơm và hệ thống đường ống khỏi hiện tượng va đập thủy lực. Với lợi thế sản xuất tại Malaysia, sản phẩm đảm bảo sự kết hợp hoàn hảo giữa tiêu chuẩn chất lượng quốc tế và chi phí đầu tư tối ưu cho hạ tầng kỹ thuật.
Cơ chế vận hành dạng lá lật (Swing type) cho phép lưu chất đi qua thông suốt với lực cản thấp nhất và tự động đóng kín khi dòng chảy dừng lại. Thân van được đúc từ gang cầu dẻo dồi dào độ bền, bên ngoài phủ lớp sơn Epoxy tĩnh điện độ dày tối thiểu 250 µm giúp kháng ăn mòn lý hóa vượt trội. Trong Hệ Van Công Nghiệp, thương hiệu ARV từ Malaysia khẳng định vị thế vững chắc nhờ dòng van lá lật vận hành êm ái, phù hợp cho cả môi trường nước sạch và nước thải.
Sản phẩm sử dụng lá van bọc cao su EPDM chất lượng cao, giúp đạt độ kín khít tuyệt đối (Zero leakage) ngay cả khi áp suất ngược ở mức thấp. Thiết kế nắp van cho phép tháo lắp trực tiếp để kiểm tra và vệ sinh linh kiện nội bộ mà không cần tháo toàn bộ thân van khỏi đường ống. Đây là giải pháp chốt chặn tin cậy dành cho các nhà thầu M&E đang tìm kiếm dòng van xuất xứ Malaysia có đầy đủ chứng chỉ CO/CQ và độ bền vận hành lâu dài.

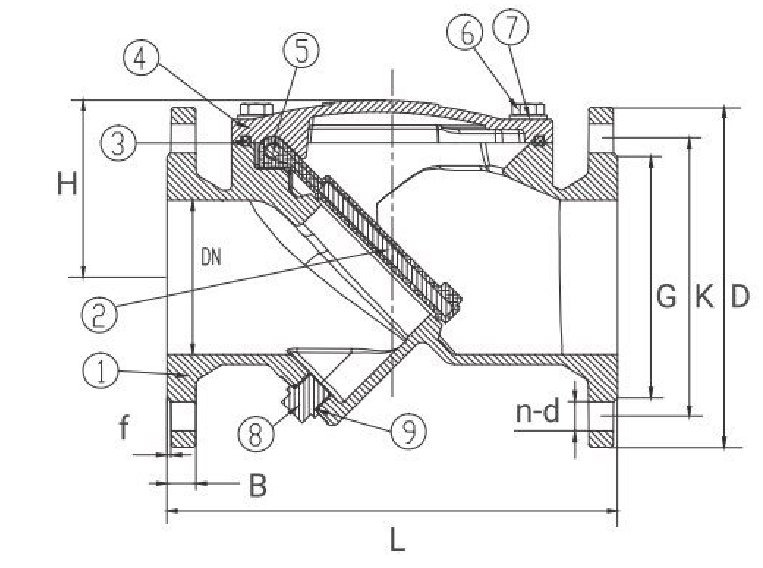

Cấu tạo vật liệu
Hệ thống vật liệu của ARV RFC được chọn lọc khắt khe để chịu được ứng suất cơ học lớn và môi trường làm việc ẩm ướt liên tục. Sự kết hợp giữa thân gang dẻo GJS500 và trục pin bằng thép không gỉ giúp cơ cấu cánh lật hoạt động trơn tru, chính xác. Lớp sơn phủ đạt tiêu chuẩn an toàn giúp bề mặt van không bị rỉ sét, tăng tính thẩm mỹ và tuổi thọ cho toàn bộ Hệ Van Công Nghiệp.
| Bộ phận chi tiết | Vật liệu chế tạo | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu (Ductile Iron) | GJS500, chịu áp lực cao |
| Lá van (Disc) | Gang cầu + Cao su EPDM | Đóng kín, chống ăn mòn |
| Trục Pin (Hinge Pin) | Thép không gỉ (Inox) | AISI 420, chống kẹt gỉ |
| Sơn phủ (Coating) | Epoxy Resin Powder | Độ dày tối thiểu 250µm |
Dải kích thước
Dòng van lá lật ARV RFC cung cấp dải kích cỡ mặt bích phong phú từ DN50 đến DN600, đáp ứng mọi quy mô hạ tầng từ dân dụng đến công nghiệp nặng. Việc chuẩn hóa kích thước theo tiêu chuẩn quốc tế giúp sản phẩm dễ dàng lắp lẫn với các dòng van cùng phân khúc trên thị trường Việt Nam. Sản phẩm xuất xứ Malaysia có thiết kế Face-to-Face tuân thủ tiêu chuẩn BS EN 558-1 Series 10, đảm bảo tính đồng bộ tuyệt đối.
Mỗi model trong dải kích thước lớn đều được tính toán để tối ưu hóa lưu lượng lưu thông, giảm thiểu tổn thất áp suất và bảo vệ trục máy bơm khỏi xung lực ngược. Kết nối mặt bích đa tiêu chuẩn cho phép thiết bị tương thích tốt với các quy chuẩn hạ tầng hiện hữu tại các nhà máy và tòa nhà. Dưới đây là bảng thông số tiêu chuẩn thiết kế và kết nối phổ biến của dòng ARV RFC:
| Size (DN) | Tiêu chuẩn thiết kế | Kết nối & Áp suất |
|---|---|---|
| DN50 – DN300 | BS EN 1074-3 | PN10 / PN16 |
| DN350 – DN600 | BS EN 558-1 | PN10 / PN16 |
| Toàn dải | ISO 7005-2 | BS4504 / EN1092-2 |
Ưu điểm vận hành
ARV RFC sở hữu khả năng vận hành vượt trội nhờ thiết kế lá lật linh hoạt, triệt tiêu tiếng ồn và rung chấn hiệu quả khi dòng lưu chất biến động. Thiết bị phản ứng nhạy bén, đóng ngay lập tức khi ngắt bơm để ngăn dòng nước dội ngược phá hoại cánh bơm. Đây là dòng van một chiều chất lượng cao, mang đậm dấu ấn kỹ thuật khắt khe của thương hiệu ARV Malaysia trong Hệ Van Công Nghiệp.
- Lá van bọc cao su EPDM đảm bảo độ kín tuyệt đối (Zero leakage) ngay cả ở điều kiện áp suất thấp.
- Nhiệt độ làm việc ổn định từ -10°C đến 80°C, phù hợp cho đa dạng hệ thống cấp thoát nước khác nhau.
- Lòng van thiết kế trơn nhẵn giúp giảm thiểu ma sát, tối ưu hóa lưu lượng lưu thông và năng lượng bơm.
Lớp sơn Epoxy tĩnh điện đạt tiêu chuẩn an toàn giúp van đứng vững trong môi trường độ ẩm cao mà không bị oxy hóa bề mặt. Cấu tạo trục pin bằng thép không gỉ đảm bảo cánh lật không bị kẹt sau thời gian dài tiếp xúc với lưu chất, nâng cao độ tin cậy. ARV RFC mang lại giá trị vận hành lâu dài, giúp doanh nghiệp tối ưu chi phí hạ tầng và an tâm về tính ổn định kỹ thuật.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, van lá lật ARV RFC nên được ưu tiên lắp đặt trên các đoạn ống nằm ngang. Trong trường hợp lắp đứng, hướng dòng chảy bắt buộc phải đi từ dưới lên trên để trọng lực hỗ trợ cánh lật đóng kín chính xác khi ngắt lưu chất. Kỹ thuật viên cần chú ý hướng mũi tên đúc nổi trên thân van để thi công đúng chiều vận hành thực tế của hệ thống.
Cần đảm bảo mặt bích đường ống đồng tâm và song song khi siết bulông để tránh gây ứng suất kéo cục bộ làm nứt vỡ tai bích gang cầu. Sử dụng gioăng mặt bích phù hợp và siết lực đối xứng để phân bổ lực đều, đảm bảo độ kín khít tuyệt đối cho kết nối mặt bích PN10/16. Nên sục rửa đường ống sạch sẽ trước khi lắp đặt nhằm loại bỏ các dị vật cứng có thể gây rách lớp cao su bọc trên cánh van.
Định kỳ kiểm tra trạng thái lớp sơn bảo vệ và vệ sinh lòng van thông qua nắp trên để ngăn ngừa tạp chất làm kẹt hành trình cánh lật. Sản phẩm xuất xứ Malaysia cần được bảo trì đúng theo khuyến cáo của hãng ARV để duy trì hiệu suất ngăn dòng ngược tối ưu. Sự tỉ mỉ trong khâu lắp đặt chính là yếu tố then chốt quyết định tuổi thọ và hiệu quả bảo vệ bền vững cho toàn bộ Hệ Van Công Nghiệp.
Ứng dụng thực tế
ARV RFC là thành phần quan trọng trong các trạm bơm nước sạch đô thị, hệ thống thoát nước khu công nghiệp và mạng lưới PCCC. Sản phẩm đóng vai trò ngăn nước dội ngược về bơm khi ngắt điện đột ngột, bảo vệ an toàn tuyệt đối cho trục máy bơm công suất lớn. Tại các tòa nhà cao tầng, van giúp duy trì áp suất ổn định cho trục đứng cấp nước và đảm bảo tính liên tục của hệ thống kỹ thuật.
Với uy tín từ xuất xứ Malaysia và thiết kế đạt chuẩn quốc tế, dòng RFC luôn là lựa chọn ưu tiên của các nhà thầu thi công hạ tầng trọng điểm. Khả năng vận hành ổn định giúp đơn vị vận hành tiết kiệm chi phí sửa chữa và nâng cao tính an toàn cho quy trình quản lý dòng chảy. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững chắc của mọi công trình hạ tầng.
