Tổng quan Kitz 20SN

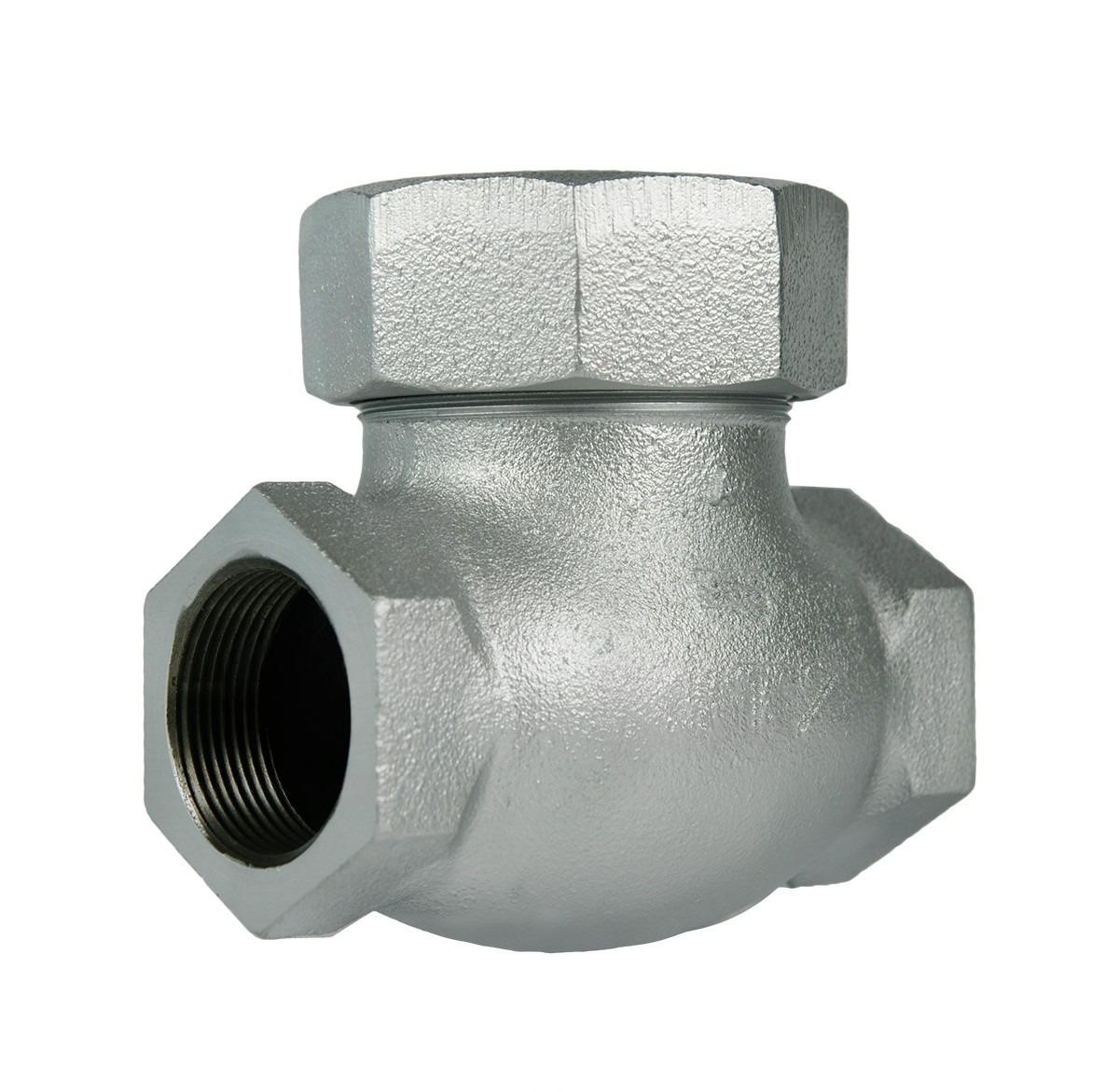

Van 1 chiều inox Kitz 20SN là dòng thiết bị ngăn dòng ngược cao cấp chuyên dụng cho hệ thống hơi nóng và hóa chất áp lực cao, thuộc phân khúc trọng điểm của Hệ Van Công Nghiệp. Sản phẩm có xuất xứ Nhật Bản, được chế tạo từ gang dẻo (Ductile Iron) kết hợp với các chi tiết làm kín bằng thép không gỉ (Inox), cho phép vận hành an toàn tại mức áp suất lên đến 20K. Với thiết kế chuyên dụng cho môi trường hơi (Steam), Kitz 20SN đóng vai trò là chốt chặn tin cậy, ngăn chặn dòng ngược dội về và bảo vệ an toàn tuyệt đối cho hệ thống lò hơi.
Cấu trúc thân van dày dặn bám sát tiêu chuẩn JIS 20K, giúp thiết bị chịu được các cú sốc nhiệt và va đập thủy lực mạnh mẽ mà không gây biến dạng vật liệu. Kết nối ren tiêu chuẩn JIS B0203 giúp việc lắp đặt vào hạ tầng đường ống kỹ thuật trở nên nhanh chóng, kín khít và chịu được sự giãn nở nhiệt vượt trội. Trong Hệ Van Công Nghiệp, thương hiệu Kitz khẳng định vị thế dẫn đầu với dòng 20SN nhờ quy trình đúc và gia công tinh xảo, loại bỏ hoàn toàn các rủi ro rò rỉ dưới áp suất cực cao.
Sản phẩm cực kỳ quan trọng khi lắp đặt tại các nhánh dẫn hơi nóng hoặc sau các thiết bị trao đổi nhiệt để đảm bảo lưu chất chỉ đi theo một chiều duy nhất. Khả năng làm kín Metal-to-Metal giúp van duy trì hiệu suất bảo vệ lâu dài trong môi trường hơi bão hòa nhiệt độ cao mà không cần thay thế gioăng phớt thường xuyên. Đây là giải pháp ngăn dòng chuyên dụng, đảm bảo hiệu suất truyền nhiệt tối ưu và nâng cao tính an toàn cho hạ tầng kỹ thuật của các nhà máy sản xuất hiện đại.
Cấu tạo vật liệu
Hệ thống vật liệu của Kitz 20SN được chọn lọc khắt khe để chống lại sự mài mòn hóa lý của dòng lưu chất tốc độ cao và nhiệt độ lớn. Sự kết hợp giữa thân gang dẻo FCD-S bền bỉ và đĩa chặn bằng thép không gỉ giúp van duy trì độ bền vĩnh cửu trong môi trường hơi nóng liên tục. Mọi chi tiết nội bộ đều được gia công tinh xảo tại Nhật Bản nhằm đạt độ kín khít cơ khí hoàn hảo nhất cho toàn bộ Hệ Van Công Nghiệp.
| Bộ phận chi tiết | Vật liệu (Material) | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang dẻo (Ductile Iron) | FCD-S chịu áp 20K |
| Nắp van (Bonnet) | Gang dẻo (Ductile Iron) | FCD-S kết nối ren chắc chắn |
| Đĩa chặn (Disc) | Thép không gỉ (Inox) | SUS403 chống mài mòn |
| Đệm làm kín (Seat) | Thép không gỉ (Inox) | SUS403 kín khít tuyệt đối |
Dải kích thước
Dòng van một chiều hơi Kitz 20SN cung cấp dải kích cỡ nối ren linh hoạt từ 1/4″ đến 2″ (DN8 – DN50), đáp ứng đa dạng nhu cầu của Hệ Van Công Nghiệp. Việc chuẩn hóa kích thước nhỏ gọn giúp thiết bị dễ dàng tích hợp vào các cụm Valve Station hoặc các hệ thống dẫn hơi nhánh có không gian hạn chế. Sản phẩm xuất xứ Nhật Bản đảm bảo tính lắp lẫn tuyệt đối, giúp kỹ thuật viên thuận tiện trong việc bóc tách vật tư và lắp đặt hệ thống cao áp.
Mỗi model trong dải sản phẩm đều đạt thông số chiều dài L và chiều cao H chuẩn xác theo tiêu chuẩn kỹ thuật khắt khe của Kitz. Trọng lượng van được tính toán cân bằng để giảm tối đa tải trọng tĩnh lên hệ thống giá đỡ đường ống hơi nóng và khí nén. Dưới đây là bảng thông số kích thước thực tế cho các kích cỡ tiêu biểu của dòng van hơi Kitz 20SN:
| Size (DN) | Kích thước (Inch) | Chiều dài L (mm) | Chiều cao H (mm) |
|---|---|---|---|
| DN15 – DN20 | 1/2″ – 3/4″ | 80 – 90 | 49 – 53 |
| DN25 – DN32 | 1″ – 1.1/4″ | 105 – 120 | 61 – 72 |
| DN40 – DN50 | 1.1/2″ – 2″ | 135 – 155 | 78 – 89 |
Ưu điểm vận hành
Kitz 20SN sở hữu khả năng vận hành bền bỉ nhờ thiết kế chốt chặn chính xác dưới áp lực dội ngược của dòng hơi hoặc chất lỏng cao áp. Thiết bị phản ứng nhạy bén, đóng lại ngay lập tức khi ngắt nguồn cấp để bảo vệ lò hơi và máy bơm khỏi các rủi ro hỏng hóc do va đập thủy lực. Đây là dòng van một chiều hơi chất lượng cao, khẳng định đẳng cấp kỹ thuật khắt khe của thương hiệu Kitz Nhật Bản trong Hệ Van Công Nghiệp.
- Chịu được áp suất vận hành lên đến 20K (approx. 28 Bar), lý tưởng cho các hệ thống hơi nóng cao áp.
- Cơ chế làm kín Inox-to-Inox giúp van vận hành ổn định trong môi trường nhiệt độ lên đến 220°C.
- Vật liệu gang dẻo FCD-S loại bỏ hoàn toàn rủi ro giòn gãy vật liệu khi gặp sự cố sốc nhiệt đường ống.
Sản phẩm xuất xứ Nhật Bản trải qua quy trình thử áp nghiêm ngặt bằng khí và chất lỏng trực tiếp tại nhà máy trước khi bàn giao dự án. Khả năng làm kín bề mặt kim loại giúp thiết bị duy trì hiệu suất bảo vệ lâu dài mà không lo lão hóa gioăng đệm trong môi trường khắc nghiệt. 20SN mang lại giá trị vận hành tối ưu, giúp doanh nghiệp tiết kiệm năng lượng và nâng cao tính an toàn cho toàn bộ hạ tầng kỹ thuật.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động ổn định, van một chiều hơi Kitz 20SN bắt buộc phải được lắp đặt trên các đoạn ống nằm ngang. Phần nắp van (Bonnet) phải luôn hướng thẳng đứng lên trên để đảm bảo cơ chế chặn dòng hoạt động đúng nguyên lý kỹ thuật và trọng lực. Tuyệt đối không lắp van theo phương đứng hoặc lắp ngược chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân gang dẻo.
Kỹ thuật viên cần vệ sinh sạch đầu ren và sử dụng vật liệu làm kín chuyên dụng chịu nhiệt và áp lực cao để đảm bảo độ kín khít 20K. Cần sục rửa đường ống và bẫy hơi kỹ lưỡng trước khi lắp đặt nhằm loại bỏ các tạp chất có thể gây trầy xước bề mặt làm kín của đĩa van Inox. Việc kiểm tra định kỳ tình trạng của van thông qua nắp bắt vít sẽ giúp duy trì hiệu suất bảo vệ tốt nhất cho toàn bộ hệ thống máy móc.
Sản phẩm xuất xứ Nhật Bản đảm bảo đầy đủ chứng chỉ CO/CQ, đáp ứng tốt cho hạ tầng các nhà máy thực phẩm, dệt nhuộm và dược phẩm. Sự tỉ mỉ trong khâu thi công theo đúng quy trình hướng dẫn của nhà sản xuất là yếu tố then chốt quyết định tuổi thọ của thiết bị. Kitz 20SN mang lại sự vững bền từ chất liệu gang đặc chủng, đồng hành cùng sự ổn định lâu dài của cả Hệ Van Công Nghiệp Việt Nam.
Ứng dụng thực tế
Kitz 20SN được ứng dụng rộng rãi trong các trạm tách nước ngưng áp lực cao, hệ thống sấy công nghiệp và các dây chuyền sản xuất hơi bão hòa. Sản phẩm đóng vai trò ngăn dòng lưu chất dội ngược về phía nguồn cấp khi hệ thống tạm dừng, tránh gây hư hỏng cho các thiết bị đo và cảm biến phía trước. Tại các hệ thống khí nén và dầu tải nhiệt áp lực lớn, van giúp duy trì áp suất ổn định và bảo vệ hạ tầng khỏi các xung lực ngược phá hoại.
Với uy tín từ xuất xứ Nhật Bản và thiết kế chịu áp 20K vượt trội, dòng 20SN luôn là lựa chọn hàng đầu cho các đơn vị tư vấn thiết kế M&E. Khả năng vận hành ổn định giúp người dùng tiết kiệm chi phí bảo trì định kỳ và đảm bảo an toàn tuyệt đối cho quy trình sản xuất năng lượng. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững chắc của mọi công trình hạ tầng.
