Tổng quan

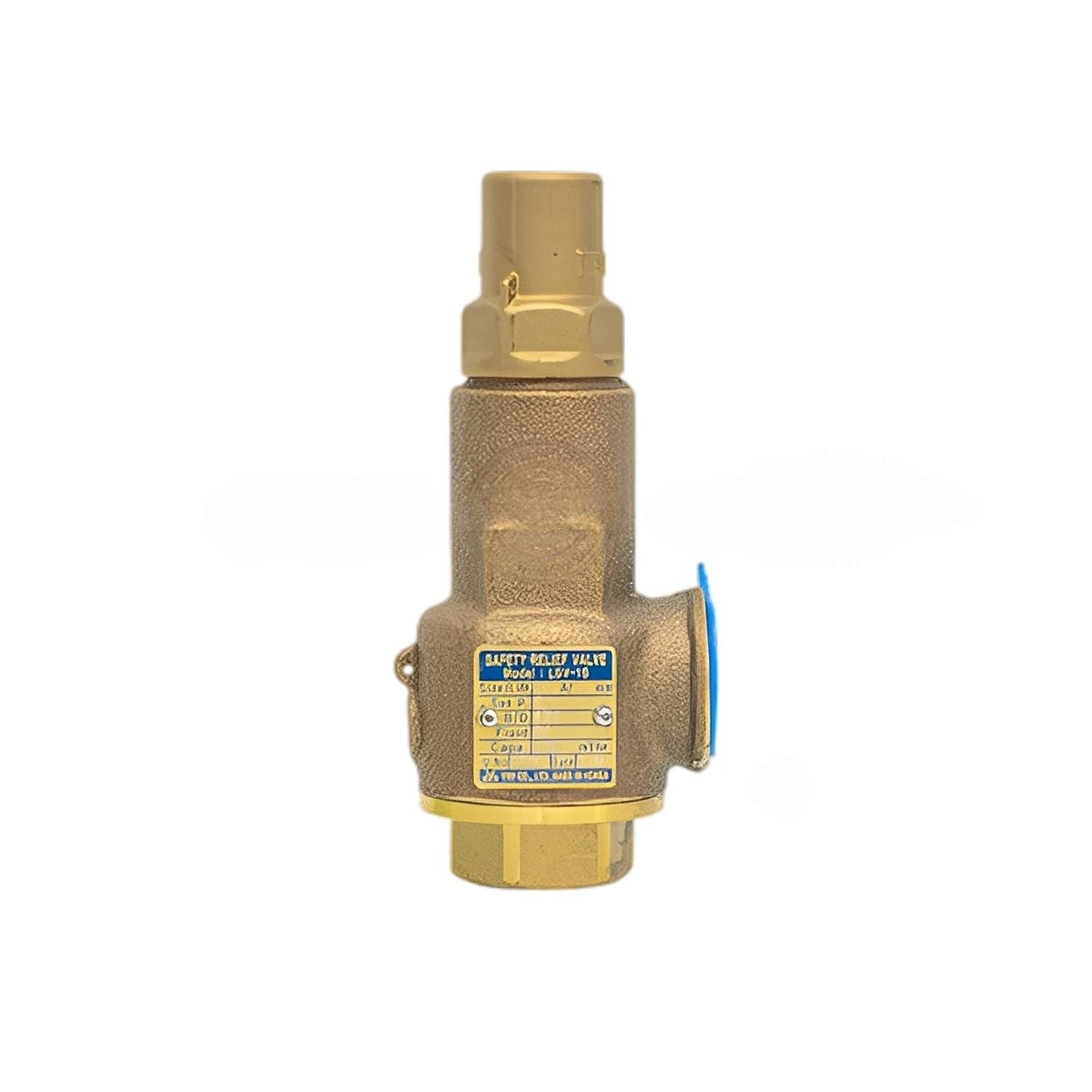

Van an toàn YNV Model LSV-1S là dòng van xả áp dạng lò xo trực tiếp (Spring Loaded Safety Valve) được chế tạo từ đồng đúc, có xuất xứ từ Hàn Quốc. Sản phẩm đóng vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống đường ống và thiết bị khỏi hiện tượng quá áp đột ngột. Với thiết kế nắp kín (Closed Bonnet), LSV-1S ngăn chặn hoàn toàn việc rò rỉ lưu chất ra môi trường bên ngoài, phù hợp cho cả các hệ thống hơi nóng và chất lỏng.
Đến từ thương hiệu YNV – nhà sản xuất van hàng đầu tại Hàn Quốc, model LSV-1S được đánh giá cao nhờ độ nhạy bén của lò xo và khả năng vận hành ổn định trong thời gian dài. Van hoạt động tự động dựa trên áp lực dòng chảy, tự mở để giải phóng áp suất dư thừa và đóng lại ngay khi áp suất hệ thống trở về ngưỡng an toàn. Đây là giải pháp an toàn kinh tế nhưng hiệu quả cao cho các nhà máy dệt nhuộm, thực phẩm và các hệ thống HVAC hiện đại.

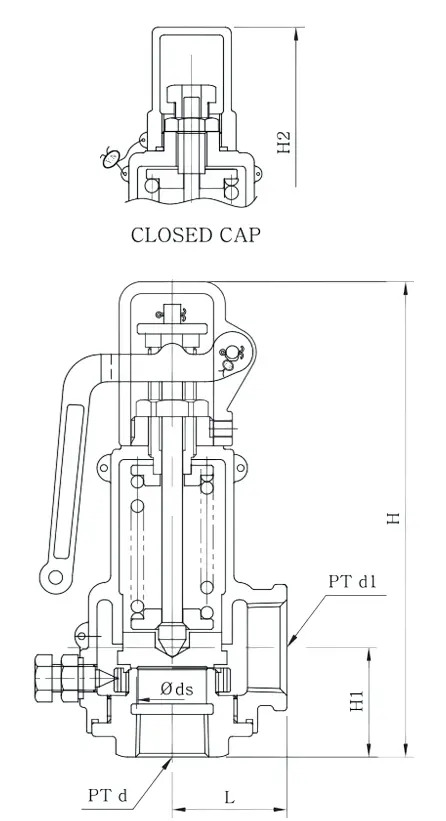

Cấu tạo kỹ thuật
Sự bền bỉ của YNV LSV-1S đến từ việc sử dụng các vật liệu chống ăn mòn và kỹ thuật gia công bề mặt làm kín siêu mịn. Thân van bằng đồng giúp thiết bị chịu được tác động nhiệt tốt, trong khi các bộ phận chuyển động bên trong được làm từ thép không gỉ để đảm bảo không bị kẹt hay rỉ sét sau một thời gian dài không hoạt động.
| Bộ phận | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng đúc (Bronze / Brass) | Chịu nhiệt và áp suất tốt, chống oxy hóa. |
| Đĩa van (Disc) | Thép không gỉ (Stainless Steel) | Bề mặt được mài phẳng giúp kín khít tuyệt đối. |
| Lò xo (Spring) | Thép lò xo hợp kim | Đàn hồi chính xác, dải cài đặt áp suất rộng. |
| Trục van (Stem) | Thép không gỉ (Inox 304) | Dẫn hướng tịnh tiến mượt mà, chống kẹt. |
| Nắp van (Bonnet) | Đồng đúc | Loại nắp kín (Closed type) bảo vệ lò xo bên trong. |
Dải kích thước
Van an toàn YNV LSV-1S sử dụng kết nối ren tiêu chuẩn PT, rất thuận tiện cho việc lắp đặt trong các không gian hẹp. Sản phẩm có dải kích thước từ DN15 đến DN50, tương ứng với các tiêu chuẩn ống phi (Φ) phổ biến tại Việt Nam. Dưới đây là bảng thông số kích thước định danh giúp bạn lựa chọn sản phẩm phù hợp:
| Kích thước DN | Kích thước Inch | Tương ứng ống Phi (Φ) | Áp suất cài đặt (Bar) |
|---|---|---|---|
| DN15 | 1/2″ | Φ 21 mm | 0.35 – 11 Bar |
| DN20 | 3/4″ | Φ 27 mm | 0.35 – 11 Bar |
| DN25 | 1″ | Φ 34 mm | 0.35 – 11 Bar |
| DN32 | 1-1/4″ | Φ 42 mm | 0.35 – 11 Bar |
| DN40 | 1-1/2″ | Φ 49 mm | 0.35 – 11 Bar |
| DN50 | 2″ | Φ 60 mm | 0.35 – 11 Bar |
Hiệu suất thực tế
Trong vận hành công nghiệp, YNV LSV-1S thể hiện hiệu suất vượt trội nhờ dải áp suất làm việc linh hoạt từ 0.35 đến 10 kgf/cm². Van có khả năng chịu nhiệt độ lên đến 220°C, giúp nó hoạt động ổn định trong các hệ thống hơi bão hòa mà không làm giảm tuổi thọ của lò xo. Độ chính xác của điểm xả (Set Pressure) cực cao, giúp hệ thống luôn nằm trong tầm kiểm soát an toàn của kỹ thuật viên.
Một điểm cộng lớn của model này là thiết kế nắp kín hoàn toàn, giúp bảo vệ các bộ phận điều chỉnh áp suất khỏi bụi bẩn và độ ẩm môi trường. Điều này làm giảm tối đa tần suất bảo trì và ngăn ngừa việc thay đổi áp suất cài đặt ngoài ý muốn. Với chất lượng hoàn thiện từ Hàn Quốc, van LSV-1S đảm bảo độ kín Class V, ngăn chặn thất thoát hơi nóng và tiết kiệm năng lượng cho doanh nghiệp.
Kỹ thuật lắp đặt
Để van an toàn YNV LSV-1S phát huy tối đa công năng, kỹ thuật lắp đặt cần tuân thủ các nguyên tắc sau: Van phải được lắp đặt theo phương thẳng đứng với lò xo hướng lên trên. Vị trí lắp đặt nên ở gần thiết bị cần bảo vệ nhất (như bình tích áp, nồi hơi) và không được lắp bất kỳ van khóa nào ở phía trước cổng vào của van an toàn.
Tại cửa xả, cần bố trí đường ống dẫn lưu chất ra khu vực an toàn để tránh gây bỏng hoặc tai nạn khi van xả áp đột ngột. Trước khi lắp van vào hệ thống, cần vệ sinh sạch sẽ đường ống để tránh xỉ hàn hoặc cát sỏi làm hỏng đĩa van inox. Sau khi cài đặt áp suất xả theo yêu cầu kỹ thuật, nên kẹp chì hoặc niêm phong vít điều chỉnh để tránh việc can thiệp trái phép vào thông số an toàn của van.
Phạm vi ứng dụng
Với chất lượng đạt chuẩn quốc tế và vật liệu đồng bền bỉ, YNV LSV-1S là lựa chọn đa năng cho nhiều hệ thống kỹ thuật khác nhau. Sản phẩm đặc biệt tương thích với các môi chất như hơi nóng (Steam), khí nén (Air) và các loại chất lỏng trung tính khác. Các lĩnh vực ứng dụng điển hình bao gồm:
- Hệ thống nồi hơi: Bảo vệ nồi hơi công suất nhỏ và vừa trong các ngành dệt may, thực phẩm.
- Bình tích áp: Lắp đặt cho các bình chứa khí nén công nghiệp, bình giãn nở trong hệ HVAC.
- Thiết bị nhiệt: Ổn định áp suất cho các máy sấy, máy ủi công nghiệp và hệ thống thanh trùng.
- Hệ thống cấp nước nóng: Sử dụng trong các tòa nhà cao tầng, khách sạn để bảo vệ đường ống nước nóng trung tâm.
- Ngành chế biến gỗ & Giấy: Bảo vệ các lò sấy và thiết bị gia nhiệt sử dụng hơi nước.
- Nhà máy hóa chất nhẹ: Sử dụng cho các đường ống dẫn khí không ăn mòn yêu cầu độ kín khí cao.
