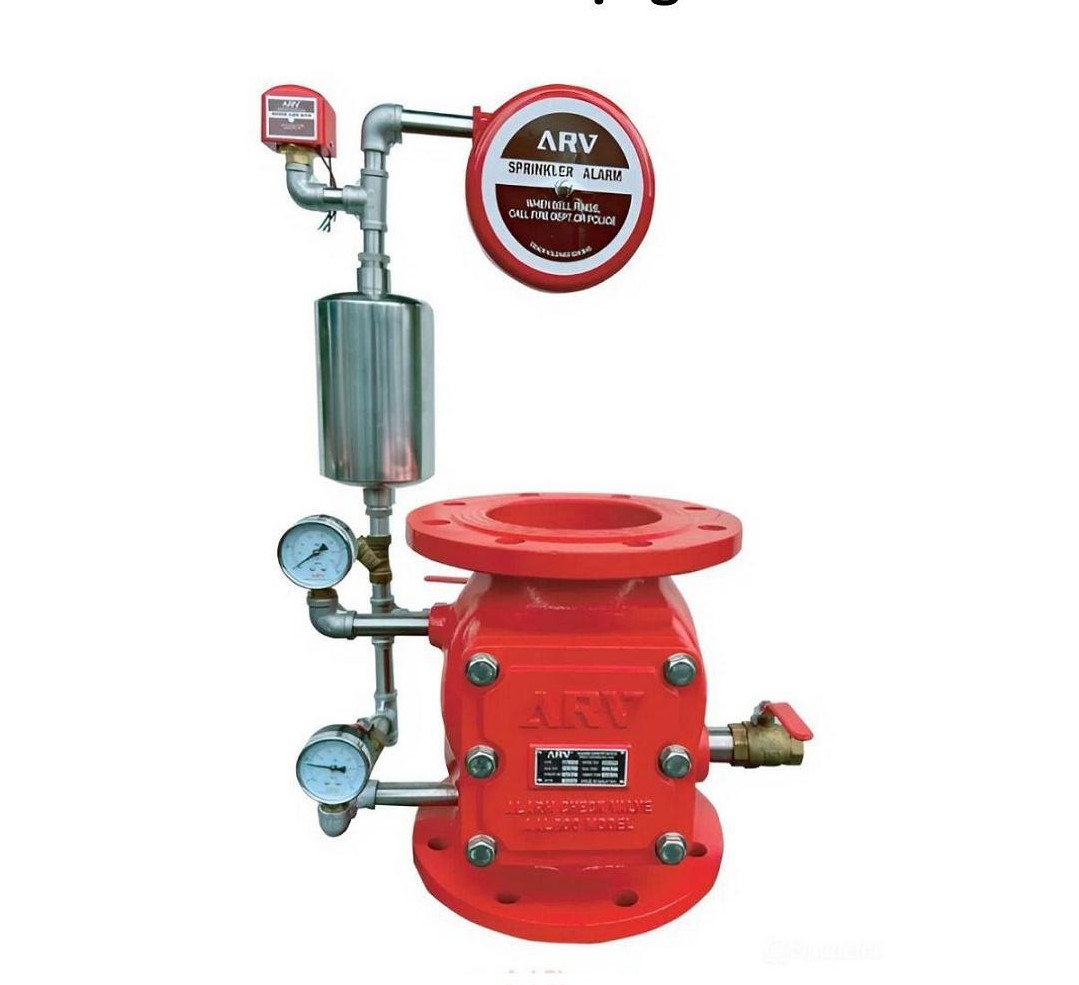

Van báo động ARV AAL800

Tổng quan

Van báo động ARV Model AAL800 là thiết bị kiểm soát dòng chảy chuyên dụng cho các hệ thống chữa cháy bằng nước (Wet Pipe Systems). Sản phẩm được thiết kế để vận hành tối ưu trong môi trường không có nguy cơ đóng băng, đảm bảo an toàn tuyệt đối cho công trình.

Nguyên lý hoạt động của van dựa trên sự thay đổi áp suất khi đầu phun sprinkler được kích hoạt bởi hỏa hoạn. Khi dòng nước chảy qua, áp suất sẽ làm đầy buồng điều áp (Retard Chamber) để kích hoạt công tắc áp suất, gửi tín hiệu cảnh báo về trung tâm báo cháy.

Model AAL800 không chỉ là một chiếc van một chiều thông thường mà còn tích hợp hệ thống chuông báo động cơ học (Water Motor Gong). Khi có dòng chảy, nước được đưa đến cồng báo động, tạo ra âm thanh cảnh báo trực tiếp tại khu vực lắp đặt mà không cần nguồn điện.

Sản phẩm mang thương hiệu ARV với xuất xứ Việt Nam, đáp ứng đầy đủ các tiêu chuẩn quốc tế như ISO 9001 và thiết kế theo chuẩn EN 12259-2. Đây là giải pháp an toàn bền bỉ, giúp phát hiện sớm sự cố và giảm thiểu thiệt hại về người và tài sản.

Với cấu tạo thông minh và khả năng phản ứng nhạy bén, van báo động AAL800 giúp loại bỏ các báo động giả do sự thay đổi áp suất đột ngột của nguồn nước đầu vào nhờ vào bình điều áp tích hợp.

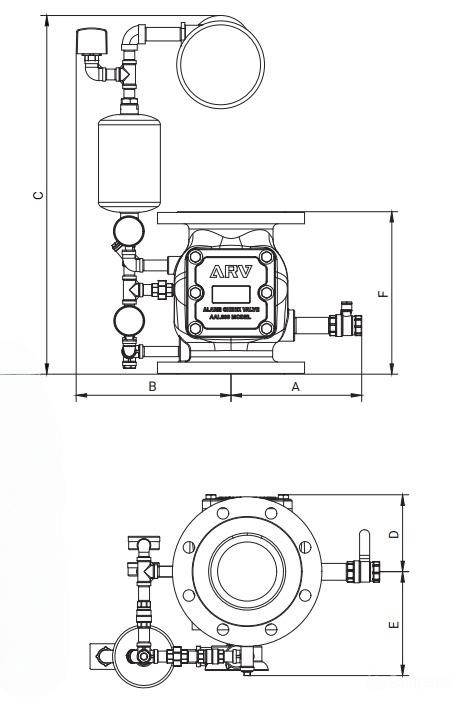

Cấu tạo kỹ thuật

Hệ thống van báo động ARV AAL800 được cấu thành từ các bộ phận chất lượng cao, đảm bảo khả năng vận hành liên tục trong hệ thống cứu hỏa công nghiệp. Thân van được chế tạo cứng cáp để chịu được áp suất làm việc lên tới 21 bar.

Mỗi chi tiết trong hệ thống từ đồng hồ đo áp suất, công tắc áp suất đến bình điều áp đều được phối hợp nhịp nhàng. Bề mặt thân van được sơn phủ bảo vệ chuyên dụng chống ăn mòn, phù hợp với điều kiện khí hậu nhiệt đới tại Việt Nam.

Dải kích thước

Dải kích thước của Model AAL800 rất rộng, cho phép lắp đặt linh hoạt từ các nhánh ống nhỏ đến trục chính của hệ thống PCCC công nghiệp. Các kích thước được quy đổi sang Phi (mm) để thuận tiện cho việc đấu nối đường ống thép tiêu chuẩn.

Việc lựa chọn đúng kích thước Phi giúp đảm bảo lưu lượng nước cấp cho hệ thống Sprinkler luôn duy trì ở mức ổn định theo tính toán thủy lực. Dưới đây là bảng quy đổi chi tiết dựa trên catalogue:

• DN65 (2½”): Tương ứng Phi 76mm, thường dùng cho khu vực khách sạn hoặc văn phòng nhỏ.
• DN80 (3″): Tương ứng Phi 90mm, phù hợp cho các khu nhà xưởng sản xuất quy mô trung bình.
• DN100 (4″): Tương ứng Phi 114mm, kích thước phổ biến nhất cho hệ thống chữa cháy tòa nhà cao tầng.
• DN125 (5″): Tương ứng Phi 141mm, dùng cho các trung tâm thương mại hoặc kho bãi lớn.
• DN150 (6″): Tương ứng Phi 168mm, lắp đặt tại các trục cấp nước chính cho khu công nghiệp.
• DN200 (8″): Tương ứng Phi 219mm, giải pháp tối ưu cho các hệ thống lưu lượng lớn như bãi đỗ xe ngầm.

Hiệu suất thực tế

Trong vận hành công nghiệp, ARV AAL800 cho thấy khả năng duy trì áp suất ổn định cực tốt. Bình điều áp (Retard Chamber) đóng vai trò then chốt trong việc giảm thiểu sai số, ngăn chặn việc kích hoạt báo động nhầm do áp suất nước không ổn định.

Chuông báo động bằng nước hoạt động hoàn toàn bằng cơ năng, đảm bảo phát ra âm thanh cảnh báo ngay cả khi tòa nhà bị mất điện hoàn toàn. Đây là một ưu điểm vượt trội về độ tin cậy so với các dòng báo động điện tử thuần túy.

Độ bền vật liệu cho phép van hoạt động liên tục trong môi trường áp suất cao mà không bị rò rỉ. Các chỉ số về thời gian đáp ứng tín hiệu đều nằm trong giới hạn cho phép của các tiêu chuẩn phòng cháy quốc tế khắt khe nhất.

Kỹ thuật lắp đặt

Van báo động phải được lắp đặt theo phương thẳng đứng trên trục cấp nước chính của hệ thống Sprinkler. Cần đảm bảo khoảng cách xung quanh van đủ rộng để kỹ thuật viên có thể kiểm tra định kỳ các đồng hồ đo áp suất.

Trước khi lắp đặt, đường ống phải được sục rửa kỹ để loại bỏ các tạp chất có thể làm tắc nghẽn bộ lọc bên trong hệ thống trim. Đường ống dẫn đến cồng báo động cần có độ dốc nhất định để nước có thể thoát hết sau khi kiểm tra.

• Kết nối mặt bích phải sử dụng gioăng đệm phù hợp để chịu được áp suất 21 bar.
• Kiểm tra kỹ hướng dòng chảy được đánh dấu trên thân van để tránh lắp ngược.
• Cài đặt công tắc áp suất và kết nối dây tín hiệu về tủ trung tâm một cách chính xác.
• Thực hiện thử nghiệm xả nước (Drain Test) định kỳ để kiểm tra khả năng hoạt động của chuông cơ.

Phạm vi ứng dụng

Van báo động ARV AAL800 là thiết bị không thể thiếu trong các hạ tầng yêu cầu mức độ bảo vệ cháy nổ cao. Sản phẩm được tin dùng rộng rãi nhờ khả năng thích ứng linh hoạt với nhiều loại hình công trình khác nhau.

Sản phẩm không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp chủ đầu tư tối ưu chi phí bảo trì nhờ cấu tạo đơn giản, dễ dàng thay thế linh kiện chính hãng ARV ngay tại Việt Nam.
