Tổng quan

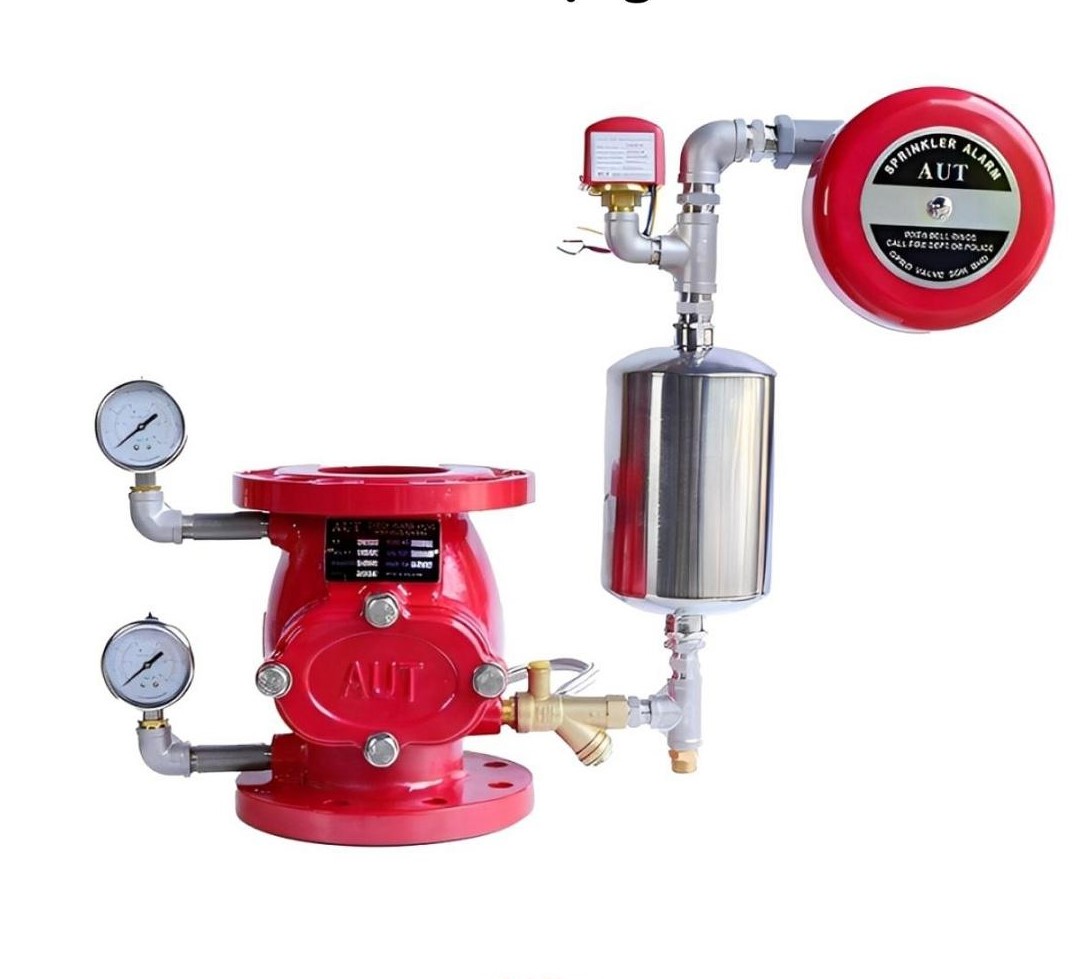

Van báo động AUT FIG13 (Check Alarm Valve) là dòng thiết bị cao cấp được nhập khẩu trực tiếp từ Malaysia, thiết kế chuyên biệt cho hệ thống Sprinkler tự động. Sản phẩm đóng vai trò là van kiểm tra một chiều tích hợp bộ phận phát tín hiệu báo động khi có sự cố hỏa hoạn xảy ra.
Với áp suất làm việc định mức lên tới 1.6 Mpa (16 Bar), FIG13 đảm bảo khả năng vận hành bền bỉ trong các mạng lưới đường ống áp lực cao của nhà máy và tòa nhà. Thiết kế thông minh giúp thiết bị nhạy bén với các dòng chảy ổn định nhưng đồng thời triệt tiêu các tác động gây báo động giả do thay đổi áp suất đột ngột.
Sản phẩm không chỉ đáp ứng các tiêu chuẩn kỹ thuật quốc tế mà còn được tin dùng tại Việt Nam nhờ độ bền vượt trội và khả năng tương thích linh hoạt với nhiều loại môi trường khác nhau. Đây là giải pháp an ninh cháy nổ hàng đầu, bảo vệ an toàn cho con người và tài sản trong các khu công nghiệp trọng điểm.

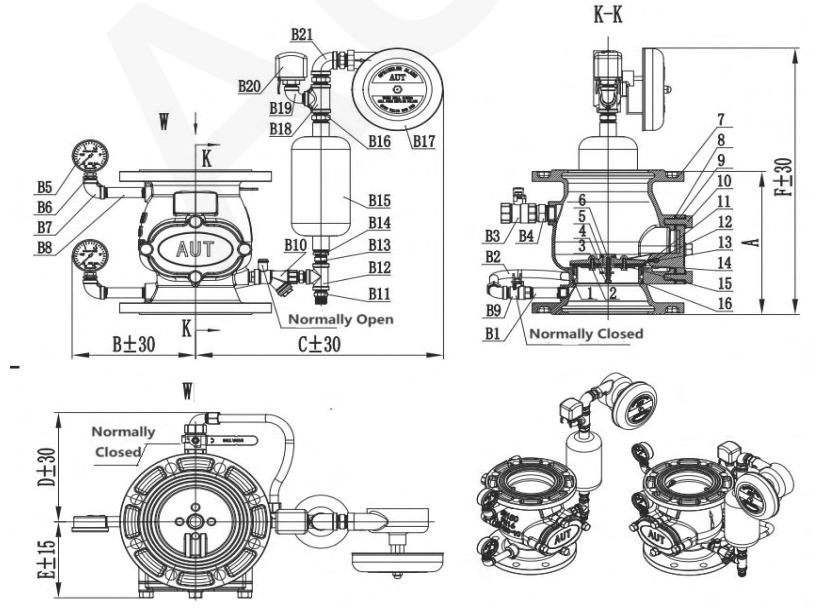

Cấu tạo kỹ thuật
Thân van và nắp van báo động AUT FIG13 được đúc từ gang cầu chất lượng cao (QT450-10), mang lại khả năng chịu lực kéo và chống va đập thủy lực cực tốt. Bề mặt được sơn phủ lớp Epoxy dày giúp ngăn chặn quá trình oxy hóa và ăn mòn trong môi trường độ ẩm cao thường thấy tại các trạm bơm PCCC.
Các bộ phận quan trọng tiếp xúc trực tiếp với nước như đĩa van (Valve Disc) và ghế van (Valve Seat) đều được chế tạo từ thép không gỉ 304 (06Cr19Ni10). Sự kết hợp này đảm bảo van luôn kín khít tuyệt đối nhờ gioăng NBR đàn hồi, ngăn chặn tình trạng rò rỉ nước gây sụt áp hệ thống trong suốt thời gian dài.
Hệ thống phụ kiện đi kèm đồng bộ bao gồm: chuông báo động thủy lực, công tắc áp suất, bình điều áp và các van bi điều khiển. Các bu lông liên kết nắp van được làm từ thép không gỉ 8.8, đảm bảo tính ổn định kết cấu ngay cả khi hệ thống vận hành ở ngưỡng áp suất tối đa.
Dải kích thước
Việc nắm rõ kích thước từ danh định (DN) sang đường kính ngoài (Phi) giúp kỹ thuật viên lựa chọn đúng chủng loại van phù hợp với thiết kế đường ống. Dưới đây là bảng quy đổi chi tiết và ứng dụng cụ thể của dòng van AUT FIG13 theo tiêu chuẩn Malaysia:
| Kích thước DN | Quy đổi Phi (mm) | Thông số n-D (mm) | Ứng dụng công nghiệp tiêu biểu |
|---|---|---|---|
| DN80 | Phi 90mm | 184mm | Lắp đặt tại các tầng chung cư, kho chứa hàng diện tích nhỏ. |
| DN100 | Phi 114mm | 184mm | Kích thước tiêu chuẩn cho xưởng sản xuất may mặc, linh kiện. |
| DN125 | Phi 140/141mm | 200mm | Sử dụng cho trục đứng cấp nước PCCC tại các trung tâm thương mại. |
| DN150 | Phi 168mm | 200mm | Hệ thống chữa cháy cho nhà kho Logistics, xưởng chế biến gỗ. |
| DN200 | Phi 219mm | 228mm | Lắp đặt cho cụm van báo động trung tâm tại các khu công nghiệp. |
| DN250 | Phi 273mm | 355mm | Dùng cho hạ tầng PCCC quy mô lớn, nhà máy hóa chất, lọc dầu. |
Hiệu suất thực tế
Van báo động AUT FIG13 hoạt động ổn định trong dải nhiệt độ môi trường từ 4 độ C đến 70 độ C, phù hợp với hầu hết các điều kiện lắp đặt tại Việt Nam. Hiệu suất của van được tối ưu hóa thông qua thiết kế đĩa van nhẹ nhưng cứng cáp, giúp giảm thiểu tổn thất áp suất khi dòng nước đi qua.
Áp suất làm việc 1.6 Mpa cho phép thiết bị vận hành an toàn trong các tòa nhà siêu cao tầng mà không lo ngại hiện tượng nứt vỡ thân van. Khả năng phản ứng của chuông báo thủy lực cực kỳ nhạy bén, âm thanh báo động được phát ra ngay khi lưu lượng nước đạt ngưỡng xả của một đầu phun Sprinkler.
Bên cạnh đó, các gioăng làm kín NBR có độ bền nhiệt và tính đàn hồi cao, giúp van duy trì trạng thái chờ trong nhiều năm mà không bị dính chặt vào ghế van. Điều này đảm bảo khi có sự cố, đĩa van sẽ mở ra ngay lập tức để cung cấp nước chữa cháy và kích hoạt hệ thống báo tin kịp thời.
Kỹ thuật lắp đặt
- Van cần được lắp đặt theo phương thẳng đứng với hướng dòng chảy đi từ dưới lên trên theo chỉ dẫn.
- Trước khi lắp, phải vệ sinh sạch các tạp chất trong đường ống để tránh làm xước bề mặt làm kín bằng cao su NBR.
- Kết nối các bộ phận phụ kiện như bình điều áp và chuông báo phải đảm bảo độ kín khít bằng keo hoặc băng tan chuyên dụng.
- Cần lắp đặt van xả ở vị trí dễ tiếp cận để phục vụ công tác kiểm tra định kỳ và bảo trì hệ thống định kỳ.
- Đảm bảo khoảng trống xung quanh van đủ rộng để quan sát các đồng hồ áp suất và thao tác kỹ thuật khi cần thiết.
Phạm vi ứng dụng
Trong hệ thống công nghiệp, AUT FIG13 là lựa chọn ưu tiên cho các nhà máy sản xuất giấy, bao bì và các kho bãi chứa vật liệu dễ cháy. Khả năng chịu áp lực cao và vận hành chính xác giúp hệ thống Sprinkler tại đây luôn ở trạng thái sẵn sàng chiến đấu cao nhất.
Tại các dự án dân dụng như bệnh viện, trường học và tổ hợp căn hộ cao cấp, dòng van từ Malaysia này mang lại sự an tâm tuyệt đối nhờ tính ổn định lâu dài. Thiết bị giúp chủ đầu tư đáp ứng đầy đủ các quy định nghiêm ngặt về thẩm duyệt và nghiệm thu PCCC hiện nay.
Với sự kết hợp hoàn hảo giữa vật liệu gang cầu QT450 và thép không gỉ 304, FIG13 không chỉ là một thiết bị kỹ thuật mà còn là sự cam kết về an toàn. Sản phẩm khẳng định vị thế dẫn đầu trong phân khúc van báo động công nghiệp tại thị trường Đông Nam Á.
