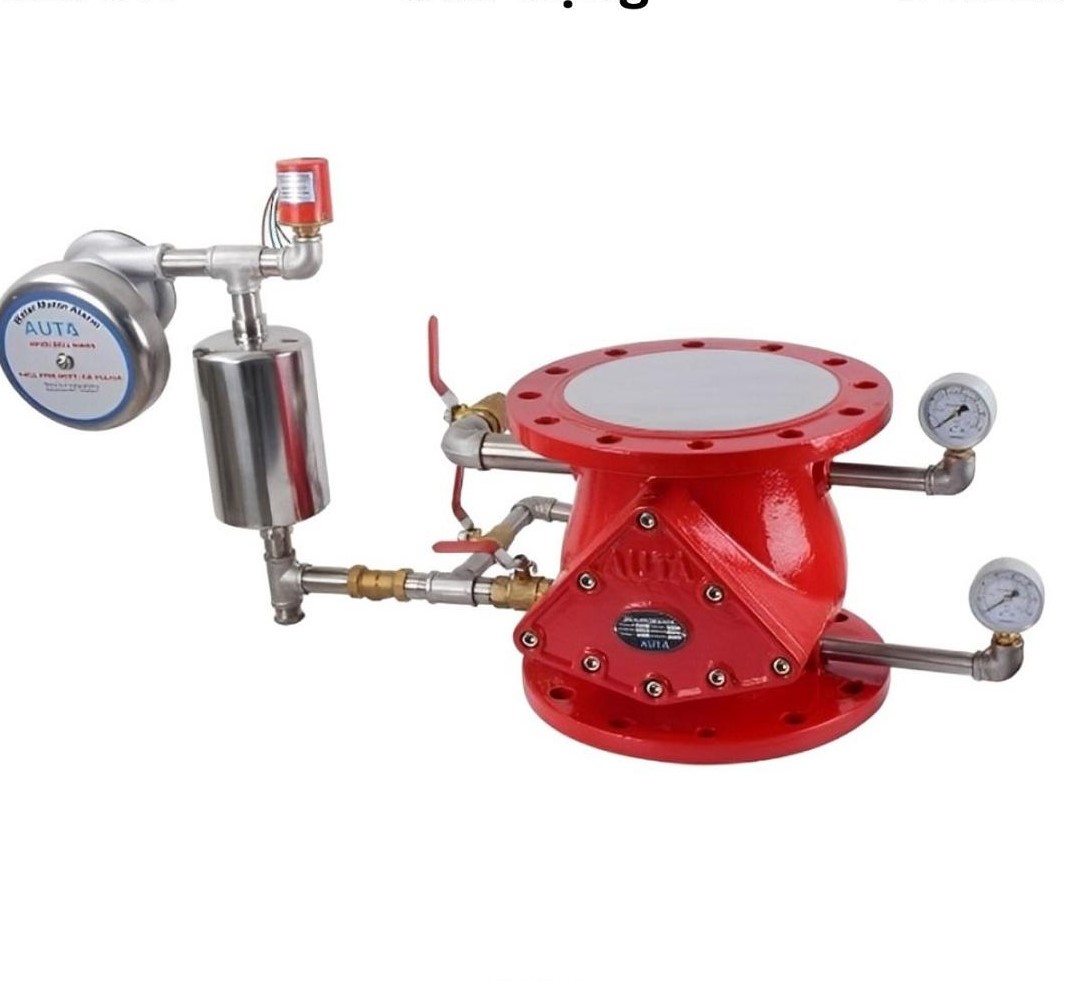

Van báo động AUTA 8100H

Tổng quan

Van báo động AUTA Model 8100H là thiết bị kiểm soát dòng chảy chuyên dụng trong hệ thống chữa cháy tự động (Wet Pipe System).
Sản phẩm được sản xuất tại Malaysia, đáp ứng các tiêu chuẩn khắt khe về an toàn phòng cháy chữa cháy trong môi trường công nghiệp.
Với thiết kế tối ưu, van giúp phát hiện sự cố cháy và kích hoạt hệ thống báo động cơ học lẫn điện tử một cách tức thời.

Đặc điểm nổi bật của dòng van 8100H là khả năng vận hành ổn định dưới áp suất cao và khả năng chống ăn mòn vượt trội.
Bề mặt van được bao phủ bởi lớp sơn Epoxy tĩnh điện màu đỏ đặc trưng, giúp bảo vệ cốt gang dẻo khỏi các tác động hóa học.
Đây là giải pháp kinh tế nhưng vẫn đảm bảo đầy đủ các chứng chỉ kỹ thuật quốc tế cho các công trình trọng điểm tại Việt Nam.

Hệ thống van báo động AUTA không chỉ đơn thuần là thiết bị ngăn dòng chảy ngược mà còn là trung tâm điều phối tín hiệu.
Khi có sự sụt giảm áp suất ở phía sau van do đầu phun sprinkler mở, lá lật sẽ được đẩy lên để nước tràn vào đường báo động.
Quá trình này diễn ra hoàn toàn tự động, đảm bảo tính sẵn sàng cao nhất cho công tác cứu hỏa tại nhà xưởng và kho bãi.

Cấu tạo kỹ thuật

Van báo động AUTA 8100H được cấu thành từ các vật liệu chịu lực cao, đảm bảo không bị biến dạng khi hệ thống gặp búa nước.
Thân van chính sử dụng gang dẻo GGG50, loại vật liệu có độ bền kéo và khả năng chịu áp lực tốt hơn hẳn gang xám thông thường.
Các bộ phận tiếp xúc trực tiếp với nước và các chi tiết chuyển động được làm từ vật liệu chống rỉ sét chuyên dụng.

Dưới đây là chi tiết các thành phần vật liệu cấu tạo nên Model 8100H:

• Thân van (Body): Gang dẻo GGG50 sơn phủ Epoxy dày 250 micron chống oxy hóa.
• Lá lật (Clapper): Gang dẻo bọc cao su EPDM đảm bảo độ kín khít tuyệt đối khi đóng.
• Bộ phụ kiện (Trim Kit): Ống kết nối và đầu nối làm từ inox 304 hoặc đồng thau.
• Bình giãn (Retard Chamber): Thép không gỉ, giúp ngăn chặn báo động giả do xung áp.
• Chuông nước (Water Motor Gong): Hợp kim nhôm hoặc inox, phát ra âm cảnh báo bằng thủy lực.

Cơ chế “Seat Ring” độc đáo của AUTA giúp dẫn hướng dòng nước vào bình giãn một cách chính xác khi lá lật mở ra.
Việc sử dụng inox 304 cho các đường ống dẫn tín hiệu đảm bảo hệ thống không bị tắc nghẽn bởi cặn bẩn sau thời gian dài.
Đồng hồ đo áp suất đi kèm có dải đo rộng, giúp kỹ thuật viên dễ dàng giám sát áp suất tĩnh và áp suất động của hệ thống.

Dải kích thước

Dòng sản phẩm 8100H cung cấp dải kích thước đa dạng từ DN80 đến DN200, phù hợp với hầu hết các trục cấp nước chữa cháy.
Kiểu kết nối mặt bích theo tiêu chuẩn BS5163/EN1092-2 giúp van dễ dàng tương thích với các loại ống thép đen hoặc ống tráng kẽm.
Mỗi kích thước đều được kiểm định áp suất nghiêm ngặt trước khi xuất xưởng để đảm bảo an toàn vận hành tại công trường.

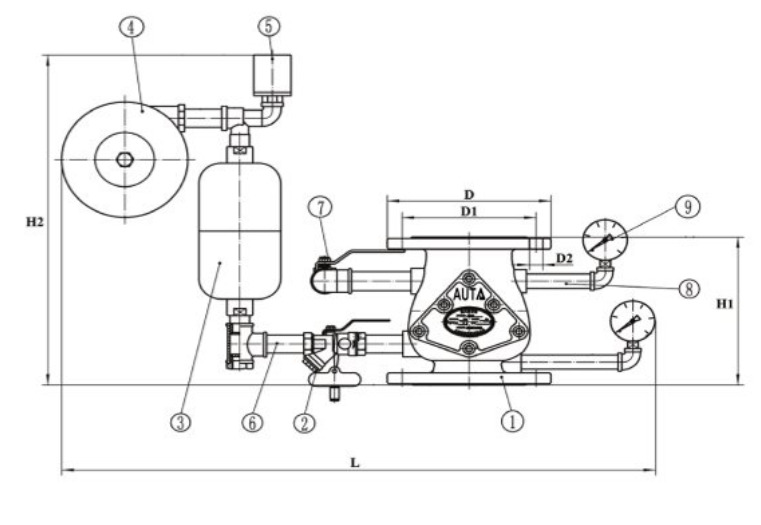

Bảng thông số kích thước chi tiết cho các model van báo động AUTA:

Việc lựa chọn kích thước van phải dựa trên tính toán lưu lượng nước cần thiết cho khu vực bảo vệ theo tiêu chuẩn TCVN.
Đối với các hệ thống lớn như nhà kho cao tầng, size DN150 và DN200 thường được ưu tiên để giảm tổn thất áp suất dọc đường.
Kích thước mặt bích chuẩn giúp việc thay thế, bảo dưỡng trong tương lai trở nên thuận tiện mà không cần thay đổi kết cấu đường ống.

Hiệu suất thực tế

Trong môi trường công nghiệp, hiệu suất của van báo động AUTA 8100H được đánh giá qua độ nhạy và tính ổn định.
Nhờ bình giãn (Retard Chamber) dung tích tiêu chuẩn, van có khả năng loại bỏ tới 99% các tín hiệu báo động sai lệch.
Điều này cực kỳ quan trọng đối với các nhà máy hoạt động 24/7, nơi việc báo cháy giả có thể gây ngưng trệ sản xuất hàng loạt.

Các chỉ số hiệu suất ấn tượng của sản phẩm bao gồm:

• Áp suất thử nghiệm: Thử bền thân van ở mức 24 bar (1.5 lần áp suất làm việc).
• Nhiệt độ vận hành: Hoạt động ổn định trong dải nhiệt từ 0°C đến 80°C.
• Độ nhạy báo động: Kích hoạt ngay khi lưu lượng nước đạt ngưỡng tối thiểu theo tiêu chuẩn.
• Khả năng xả: Van xả chính (Main Drain) cho phép thoát nước nhanh chóng khi cần kiểm tra hệ thống.

Lá lật bọc cao su EPDM không chỉ giúp đóng kín mà còn có khả năng tự làm sạch nhẹ bề mặt seat khi có dòng chảy đi qua.
Lớp phủ Epoxy dày giúp van chịu được tác động của nước có lẫn tạp chất hoặc nước trong các hệ thống xử lý nước thải công nghiệp.
Sự kết hợp giữa công tắc áp suất và chuông báo cơ học tạo nên lớp bảo vệ kép, đảm bảo tín hiệu báo cháy luôn được truyền đi.

Kỹ thuật lắp đặt

Kỹ thuật lắp đặt van báo động AUTA 8100H đòi hỏi sự tỉ mỉ để đảm bảo toàn bộ hệ thống Trim hoạt động chính xác.
Van nên được lắp đặt theo phương thẳng đứng trên trục chính của hệ thống sprinkler để tối ưu hóa trọng lực cho lá lật.
Trước khi lắp, cần đảm bảo đường ống đã được súc rửa sạch sẽ để tránh các mạt sắt làm hỏng gioăng cao su bên trong.

Các bước lắp đặt tiêu chuẩn bao gồm:

• Lắp thân van chính vào đường ống, lưu ý hướng mũi tên dòng chảy phải hướng lên trên.
• Kết nối bộ Trim Kit theo sơ đồ của nhà sản xuất, đảm bảo các khớp nối ren được quấn băng tan kỹ lưỡng.
• Lắp đặt bình giãn và chuông nước ở vị trí cao hơn thân van hoặc theo hướng dẫn kỹ thuật đi kèm.
• Đấu nối dây tín hiệu từ công tắc áp suất về tủ điều khiển báo cháy trung tâm.

Cần để lại khoảng trống tối thiểu 500mm xung quanh van để kỹ thuật viên có thể thao tác thay thế phụ kiện hoặc đọc đồng hồ.
Sau khi lắp xong, thực hiện quy trình “Nạp nước chậm” để đuổi khí ra khỏi hệ thống, tránh hiện tượng va đập thủy lực.
Việc kiểm tra định kỳ hàng tháng bằng van thử nghiệm (Test Valve) giúp xác nhận hệ thống báo động vẫn đang trong trạng thái hoàn hảo.

Phạm vi ứng dụng

Van báo động AUTA 8100H là lựa chọn lý tưởng cho các khu vực yêu cầu tính an toàn cháy nổ cao nhưng tối ưu về ngân sách.
Sản phẩm được sử dụng rộng rãi trong các nhà máy sản xuất linh kiện điện tử, nơi yêu cầu độ chính xác tuyệt đối của hệ thống báo cháy.
Tại các kho hàng logistics quy mô lớn, dòng van này giúp bảo vệ hàng hóa khỏi nguy cơ hỏa hoạn lan rộng một cách hiệu quả.

Các phân khúc ứng dụng phổ biến nhất của sản phẩm:

• Công nghiệp nhẹ: Nhà máy may mặc, xưởng sản xuất bao bì, thực phẩm.
• Hạ tầng dân dụng: Chung cư cao tầng, trung tâm thương mại, khách sạn từ 3 sao trở lên.
• Khu lưu trữ: Kho lạnh, kho hóa chất nhẹ, bãi đỗ xe tầng hầm.
• Dự án công: Bệnh viện, trường học và các tòa nhà hành chính.

Với uy tín từ thương hiệu AUTA Malaysia, sản phẩm đã có mặt tại hàng nghìn công trình lớn nhỏ khắp Đông Nam Á.
Khả năng đáp ứng các tiêu chuẩn khắt khe và chế độ bảo hành chu đáo khiến 8100H trở thành cái tên bảo chứng cho an toàn.
Đầu tư vào van báo động AUTA chính là giải pháp thông minh để bảo vệ tính mạng con người và tài sản doanh nghiệp bền vững.
