Tổng quan

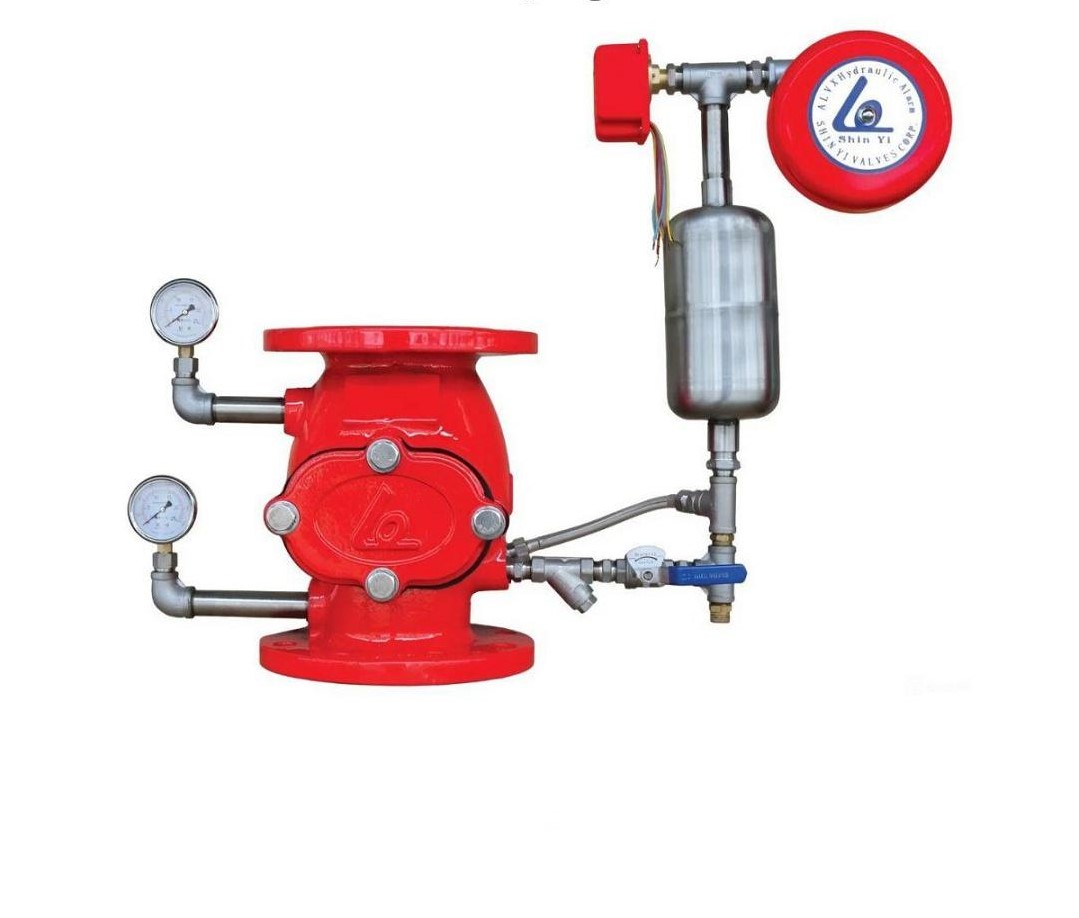

Van báo động Shinyi ALVX là thiết bị kiểm soát dòng chảy chuyên dụng, đóng vai trò “trái tim” trong các hệ thống chữa cháy tự động kiểu ướt (Wet Pipe Sprinkler System). Sản phẩm được sản xuất trực tiếp tại nhà máy Shinyi Việt Nam với công nghệ chuyển giao hiện đại, đáp ứng các tiêu chuẩn khắt khe về an toàn phòng cháy chữa cháy trong môi trường công nghiệp nặng.
Cơ chế hoạt động của ALVX dựa trên sự chênh lệch áp suất; khi đầu phun Sprinkler vỡ do nhiệt, dòng chảy được hình thành làm mở lá lật của van chính. Lúc này, một phần nước sẽ được dẫn qua đường ống phụ đến chuông báo động cơ học và công tắc áp suất để kích hoạt hệ thống bơm bù áp hoặc gửi tín hiệu về trung tâm điều khiển báo cháy tòa nhà.
Với cấu tạo từ gang cầu chất lượng cao và lớp phủ sơn Epoxy tĩnh điện độ dày tối thiểu 250 µm, van báo động Shinyi ALVX không chỉ đảm bảo khả năng chống ăn mòn vượt trội mà còn chịu được các tác động va đập thủy lực mạnh trong hệ thống đường ống công nghiệp. Đây là giải pháp tối ưu giúp giảm thiểu rủi ro báo động giả do sự thay đổi áp suất tức thời từ nguồn cấp nước thành phố.
Cấu tạo kỹ thuật
Về mặt kỹ thuật, thân van chính được đúc từ gang cầu (Ductile Iron), một loại vật liệu có khả năng chịu lực kéo và độ bền cao hơn nhiều so với gang xám thông thường. Các chi tiết bên trong như vòng đệm (Seat Ring) và lá lật (Clapper) thường được làm từ đồng hoặc thép không gỉ để đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ nước gây giảm áp suất hệ thống sau van.
Hệ thống Trim (bộ phụ kiện đi kèm) của ALVX rất tinh vi, bao gồm bình điều áp (Retard Chamber) giúp trì hoãn tín hiệu báo động trong khoảng 5-10 giây để lọc bỏ các xung áp suất giả. Ngoài ra, bộ phận chuông nước (Water Motor Alarm) hoạt động hoàn toàn bằng sức nước, đảm bảo phát ra âm thanh cảnh báo ngay cả khi hệ thống điện của công trình bị ngắt hoàn toàn do hỏa hoạn.
Hệ thống còn tích hợp các đồng hồ đo áp suất ở cả hai phía (trước và sau van) để kỹ thuật viên dễ dàng giám sát trạng thái hoạt động của mạng lưới đường ống. Van xả chính (Main Drain Valve) được thiết kế ở vị trí thuận tiện, cho phép thực hiện các bài kiểm tra vận hành định kỳ mà không cần phải kích hoạt toàn bộ hệ thống chữa cháy, giúp tiết kiệm thời gian và chi phí bảo trì.
Dải kích thước
Việc lựa chọn kích thước van báo động (ALVX) phù hợp với đường ống chính là yếu tố quyết định đến lưu lượng nước chữa cháy. Dưới đây là bảng quy đổi chi tiết từ kích thước danh định (DN) sang đường kính ngoài (Phi – mm) và ứng dụng thực tế cho từng phân khúc công trình công nghiệp hiện nay:

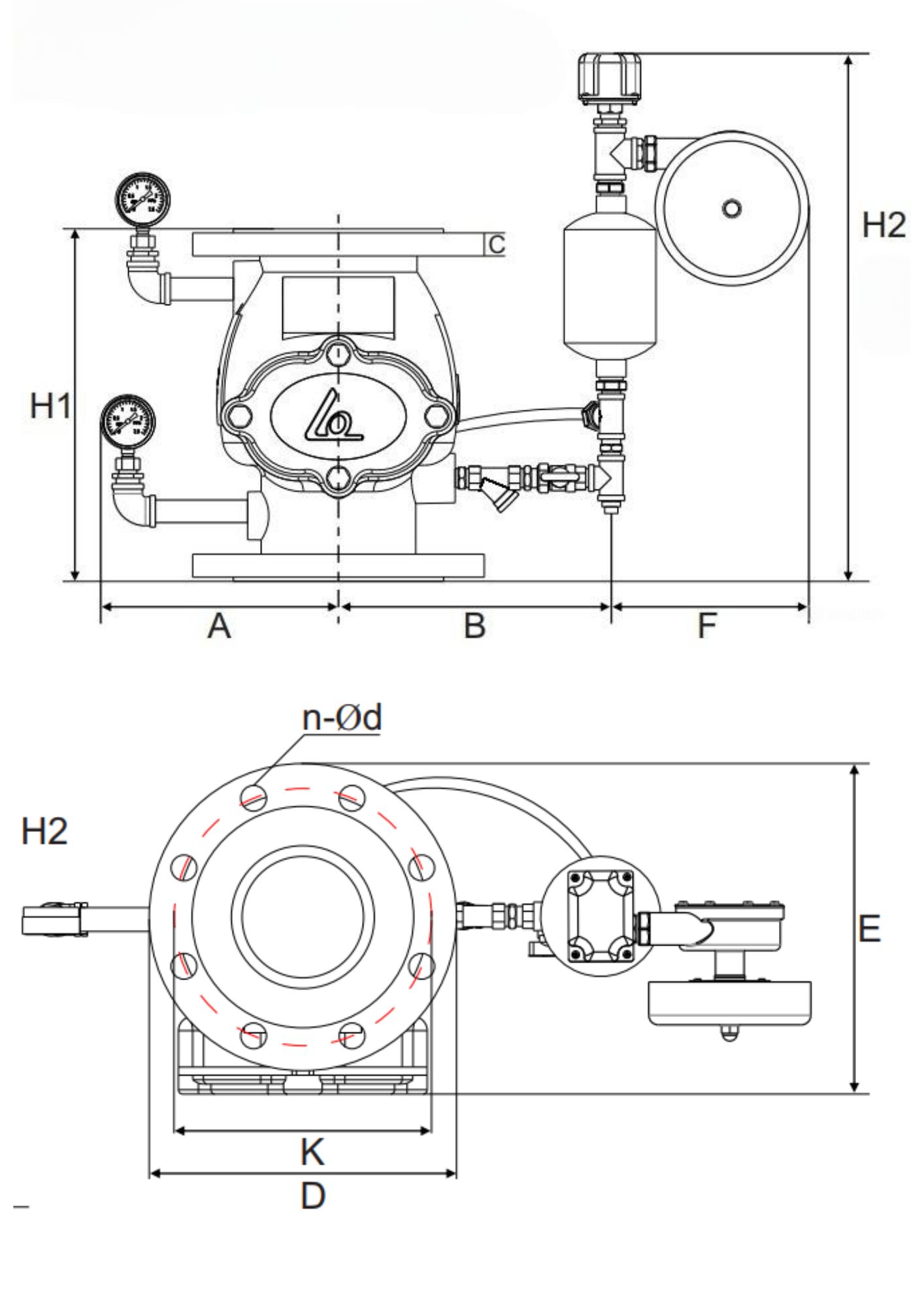

| Kích thước DN | Quy đổi Phi (mm) | Thông số lỗ bích (PN16) | Ứng dụng thực tế tiêu biểu |
|---|---|---|---|
| DN65 | Phi 76mm | 4 lỗ – Ø19 | Hệ thống chữa cháy cho nhà kho nhỏ, khu văn phòng dưới 500m2. |
| DN80 | Phi 90mm | 8 lỗ – Ø19 | Lắp đặt tại các tầng chung cư, khách sạn hoặc xưởng may quy mô vừa. |
| DN100 | Phi 114mm | 8 lỗ – Ø19 | Kích thước phổ biến nhất cho các nhà xưởng cơ khí, siêu thị nội thất. |
| DN125 | Phi 140/141mm | 8 lỗ – Ø23 | Sử dụng cho các trục đứng chính của tòa nhà cao tầng hoặc trung tâm thương mại. |
| DN150 | Phi 168mm | 8 lỗ – Ø23 | Dùng cho hệ thống chữa cháy tại các kho logistics, nhà máy sản xuất linh kiện điện tử. |
| DN200 | Phi 219mm | 12 lỗ – Ø23 | Lắp đặt tại các cụm bơm trung tâm cho khu công nghiệp, kho xăng dầu lớn. |
| DN250 | Phi 273mm | 12 lỗ – Ø28 | Hệ thống PCCC quy mô lớn, các tổ hợp nhà máy hóa chất hoặc hạ tầng đô thị. |
Hiệu suất thực tế
Hiệu suất của van báo động Shinyi ALVX được chứng minh qua khả năng phản ứng nhạy bén với sự thay đổi lưu lượng cực nhỏ. Khi áp suất phía sau van giảm xuống do đầu phun hoạt động, lá lật sẽ mở ra hoàn toàn để giải phóng lưu lượng nước tối đa, đảm bảo dập tắt đám cháy ngay từ khi mới phát sinh, bảo vệ tài sản và tính mạng con người một cách triệt để.
Sản phẩm đạt tiêu chuẩn áp suất làm việc PN10/PN16, tương đương với khả năng chịu tải lên tới 16 bar (xấp xỉ 16kg/cm2). Trong các bài kiểm tra thực tế, thân van có khả năng chịu được áp suất thử nghiệm cao gấp 1.5 đến 2 lần áp suất làm việc định mức mà không xảy ra hiện tượng rạn nứt hay biến dạng cơ học, đáp ứng các tiêu chuẩn khắt khe nhất của Bộ Công an.
- Nhiệt độ vận hành: Hoạt động ổn định trong dải từ -10 độ C đến 80 độ C, phù hợp với mọi điều kiện khí hậu tại Việt Nam.
- Bề mặt hoàn thiện: Sơn Epoxy đỏ bóng không chỉ thẩm mỹ mà còn chống lại sự ăn mòn của hơi muối ở các vùng ven biển.
- Tốc độ phản hồi: Hệ thống bình điều áp thông minh giúp triệt tiêu các báo động giả dưới 10 giây nhưng kích hoạt báo động thật ngay tức khắc.
- Tiêu chuẩn kết nối: Đa dạng theo các hệ DIN, BS, JIS, ANSI giúp việc thay thế hoặc lắp mới vào hệ thống cũ cực kỳ linh hoạt.
Kỹ thuật lắp đặt
Quy trình lắp đặt van báo động Shinyi ALVX đòi hỏi sự chính xác cao về mặt kỹ thuật để đảm bảo hệ thống không bị rò rỉ và hoạt động đúng chức năng. Trước khi lắp đặt, cần vệ sinh sạch sẽ đường ống để loại bỏ rác thải, xỉ hàn hoặc cát sỏi, tránh trường hợp các dị vật này kẹt vào lá lật làm hỏng gioăng cao su hoặc gây tắc nghẽn đường ống báo động phụ.
Van phải được lắp đặt theo hướng thẳng đứng với mũi tên trên thân van hướng lên trên theo chiều dòng chảy của nước. Khoảng cách xung quanh van cần đủ rộng (tối thiểu 600mm) để kỹ thuật viên có thể thao tác bảo trì, kiểm tra các đồng hồ áp suất và vệ sinh bộ lọc (strainer) trong hệ thống Trim định kỳ hàng quý hoặc hàng năm theo quy định PCCC.
Khi kết nối chuông báo động nước, đường ống dẫn nước từ van chính đến chuông không nên dài quá 20 mét để đảm bảo áp lực nước đủ mạnh để làm quay cánh quạt của chuông. Các mối nối ren trên bộ Trim cần được quấn băng tan kỹ lưỡng và kiểm tra áp suất sau khi lắp xong để xác nhận hệ thống hoàn toàn kín khít trước khi đưa vào vận hành chính thức.
Phạm vi ứng dụng
Trong hệ thống công nghiệp, van báo động Shinyi ALVX là thành phần không thể thiếu tại các nhà máy sản xuất gỗ, dệt may, và kho bãi chứa hàng hóa dễ cháy. Tại các khu vực này, việc phát hiện cháy sớm và kích hoạt hệ thống phun nước tự động là yếu tố sống còn để ngăn chặn thảm họa lan rộng trước khi lực lượng cứu hỏa chuyên nghiệp có mặt tại hiện trường.
Bên cạnh đó, sản phẩm còn được ứng dụng rộng rãi trong các hạ tầng dân dụng cao cấp như chung cư hạng A, khách sạn 5 sao và các trung tâm dữ liệu (Data Center). Nhờ khả năng chống báo động giả cực tốt, ALVX giúp chủ đầu tư tránh được những phiền toái và chi phí không đáng có khi hệ thống chuông báo vang lên do những thay đổi áp suất thông thường từ mạng lưới nước sạch.
Với uy tín thương hiệu Shinyi lâu đời và mạng lưới hỗ trợ kỹ thuật rộng khắp, van báo động ALVX hiện diện trong hầu hết các dự án trọng điểm quốc gia. Sự kết hợp giữa chất lượng vượt trội và giá thành hợp lý giúp sản phẩm trở thành lựa chọn ưu tiên của các nhà thầu PCCC uy tín, đảm bảo an toàn tuyệt đối cho mọi công trình công nghiệp và dân dụng tại Việt Nam.
