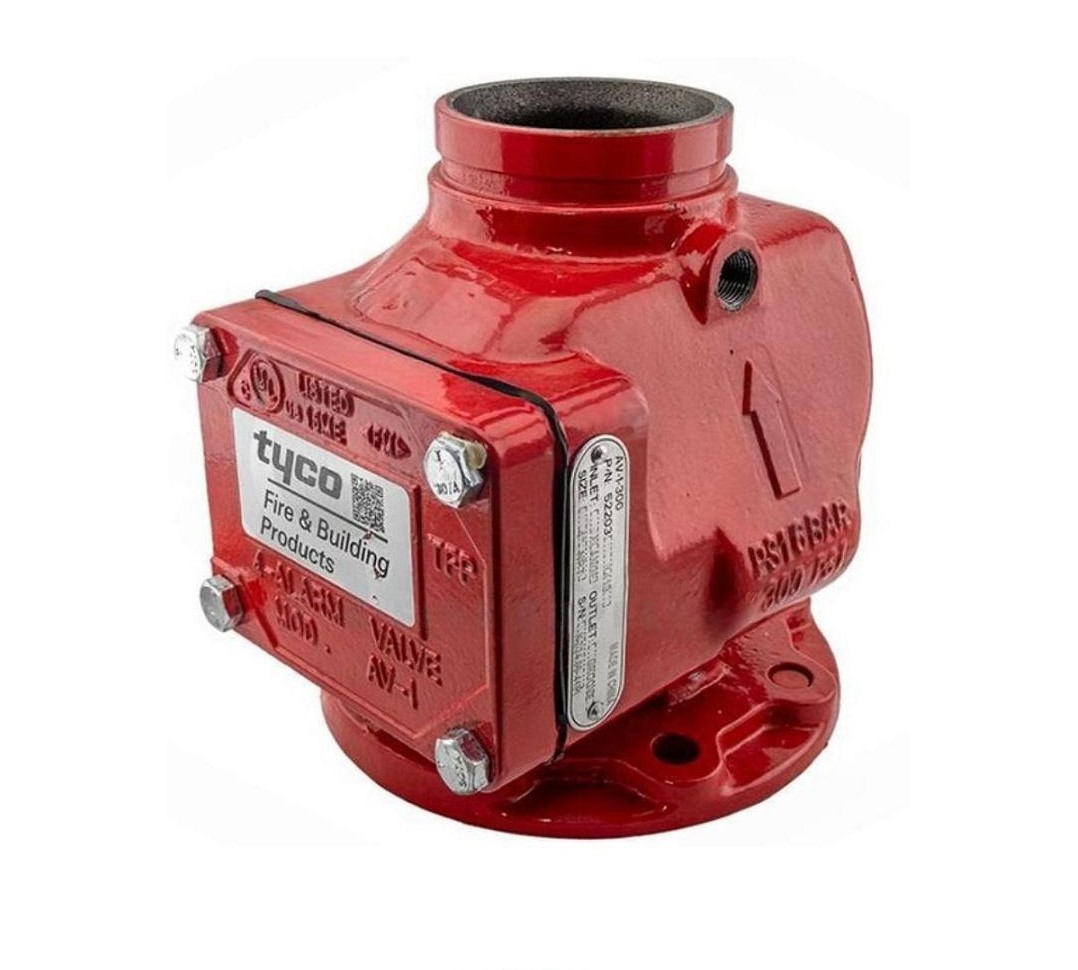

Van báo động Tyco AV-1-300

Tổng quan

Van báo động Tyco Model AV-1-300 (Alarm Check Valve) là dòng thiết bị cao cấp được thiết kế chuyên biệt cho hệ thống chữa cháy tự động kiểu ướt (Wet Pipe Sprinkler).
Sản phẩm đóng vai trò là “trái tim” của hệ thống, giúp kiểm soát dòng nước và kích hoạt báo động ngay khi có sự cố hỏa hoạn xảy ra.
Với khả năng chịu áp lực vận hành tối đa lên đến 300 psi (tương đương 20,7 bar), đây là lựa chọn hàng đầu cho các công trình công nghiệp trọng điểm.

Cơ chế hoạt động của van dựa trên sự chênh lệch áp suất và lưu lượng dòng chảy khi đầu phun Sprinkler bị kích hoạt bởi nhiệt độ.
Thiết kế của Tyco đảm bảo rằng chỉ khi có dòng chảy thực tế tương đương với lưu lượng của một hoặc nhiều đầu phun, van mới kích hoạt hệ thống chuông báo.
Điều này giúp phân biệt rõ ràng giữa sự cố cháy thực và các biến động áp suất nhất thời trong đường ống cấp nước đô thị.

Sản phẩm không chỉ đáp ứng các tiêu chuẩn khắt khe của NFPA (Hiệp hội Phòng cháy chữa cháy Quốc gia Hoa Kỳ) mà còn đạt các chứng chỉ quốc tế uy tín.
Việc sử dụng van Tyco AV-1-300 giúp chủ đầu tư và đơn vị vận hành yên tâm về độ bền, tính chính xác và khả năng giảm thiểu rủi ro báo động giả.
Đây là yếu tố sống còn trong quản lý vận hành các nhà xưởng, kho bãi và tòa nhà cao tầng hiện đại ngày nay.

Cấu tạo kỹ thuật

Van AV-1-300 sở hữu cấu tạo cơ khí chính xác với thân van được đúc từ vật liệu chịu lực cao, phù hợp với môi trường làm việc khắc nghiệt.
Điểm nhấn kỹ thuật nằm ở thiết kế vòng đệm chia (divided seat ring) kết hợp cùng lá lật bọc cao su (rubber faced clapper) có độ đàn hồi và độ bền vượt trội.
Sự kết hợp này giúp van đóng kín hoàn toàn khi ở trạng thái chờ, ngăn chặn nước chảy ngược và rò rỉ áp suất một cách hiệu quả.

Hệ thống đi kèm bộ phụ kiện Trim (AV-1-300 Alarm Check Valve Trim) bao gồm đầy đủ các linh kiện bổ trợ thiết yếu cho quá trình vận hành.
Bộ Trim này tích hợp sẵn các đồng hồ đo áp suất để giám sát tình trạng áp lực tại đầu vào và đầu ra của hệ thống một cách trực quan.
Ngoài ra, van kiểm tra đường bypass (bypass check valve) là một bộ phận cực kỳ quan trọng giúp ổn định áp suất phía sau van.

Đường bypass này cho phép các đợt tăng áp suất nhỏ hoặc đột ngột từ nguồn cấp nước đi xuyên qua mà không làm mở lá lật chính.
Nhờ đó, hệ thống tránh được việc kích hoạt chuông báo không cần thiết khi áp lực nước trong mạng lưới công cộng biến động thất thường.
Tất cả các thành phần như van xả chính (main drain valve) và van thử nghiệm báo động (alarm test valve) đều được bố trí tối ưu để thao tác dễ dàng.

Dải kích thước

Tyco cung cấp Model AV-1-300 với dải kích thước đa dạng từ DN65 đến DN200, phù hợp với mọi quy mô đường ống phòng cháy công nghiệp.
Tùy theo nhu cầu lắp đặt, khách hàng có thể lựa chọn các kiểu kết nối: Rãnh x Rãnh (Groove x Groove), Mặt bích x Rãnh (Flange x Groove) hoặc Mặt bích x Mặt bích (Flange x Flange).
Sự linh hoạt này giúp giảm thiểu chi phí vật tư phụ và rút ngắn thời gian thi công tại công trường.

Trọng lượng của van thay đổi đáng kể tùy theo kích thước và kiểu kết nối, từ mức nhẹ nhất là 10kg cho đến 75,8kg ở phiên bản lớn nhất.
Các thông số này cần được kỹ sư thiết kế tính toán kỹ lưỡng để bố trí giá đỡ và bệ đỡ van phù hợp, đảm bảo an toàn kết cấu.
Đặc biệt, phiên bản kết nối rãnh (Groove) ngày càng được ưa chuộng nhờ khả năng tháo lắp nhanh và chịu rung chấn tốt trong môi trường công nghiệp.

Hiệu suất thực tế

Trong thực tế vận hành, Tyco AV-1-300 thể hiện hiệu suất đáng tin cậy với khả năng chịu áp lên tới 20,7 bar, vượt xa các dòng van thông thường.
Thiết kế lá lật bọc cao su đảm bảo độ kín khít tuyệt đối, ngăn ngừa thất thoát nước và duy trì áp suất ổn định trong đường ống chữa cháy.
Khả năng phản ứng nhanh của van khi có sự cố giúp hệ thống báo động kích hoạt kịp thời, tạo điều kiện cho lực lượng chữa cháy tại chỗ xử lý nhanh.

Một phụ kiện quan trọng thường được lắp đặt cùng là buồng ngăn Model RC-1 (Retard Chamber – TFP920) đặt hàng riêng biệt.
Thiết bị này đóng vai trò như một bộ đệm thời gian, ngăn chặn các tín hiệu báo động giả do sự thay đổi áp suất đột ngột của nguồn nước công cộng.
Sự kết hợp giữa AV-1-300 và RC-1 tạo nên một giải pháp an ninh cháy nổ toàn diện, tối ưu hóa chi phí vận hành cho doanh nghiệp.

Bên cạnh đó, van còn được đánh giá cao về khả năng chống ăn mòn và tuổi thọ linh kiện dài hạn trong môi trường ẩm ướt.
Hệ thống Trim bằng đồng và thép không gỉ giúp chống lại các tác động tiêu cực từ chất lượng nước cấp không ổn định.
Hiệu suất của van đã được kiểm chứng qua hàng ngàn dự án trên toàn thế giới, từ các kho lạnh, nhà máy hóa chất cho đến các khu trung tâm dữ liệu.

Kỹ thuật lắp đặt

Việc lắp đặt van báo động Tyco Model AV-1-300 yêu cầu sự chính xác cao và phải tuân thủ nghiêm ngặt theo hướng dẫn từ nhà sản xuất.
Van có khả năng lắp đặt linh hoạt theo cả phương đứng (Vertical) và phương ngang (Horizontal), giúp tối ưu không gian phòng bơm.
Tuy nhiên, cần lưu ý đặc biệt: kiểu lắp đặt ngang chỉ được áp dụng cho các kích thước DN100, DN150 và DN200 (4, 6, và 8 Inch).

Trước khi lắp đặt, đơn vị thi công cần kiểm tra sạch sẽ các dị vật bên trong đường ống để tránh làm hỏng lá lật hoặc tắc nghẽn vòng đệm.
Khi lắp bộ Trim, phải đảm bảo các van chức năng và đồng hồ đo áp suất được kết nối đúng vị trí theo sơ đồ kỹ thuật của Tyco.
Khoảng không gian xung quanh van cần được giữ thông thoáng để thuận tiện cho công tác kiểm tra, bảo trì và thao tác van xả khi cần thiết.

Người sở hữu hệ thống có trách nhiệm duy trì thiết bị trong tình trạng hoạt động tốt nhất thông qua lịch bảo dưỡng định kỳ.
Mọi sai sót trong quá trình lắp đặt hoặc không tuân thủ tiêu chuẩn NFPA có thể làm hỏng tính toàn vẹn của thiết bị và hệ thống an toàn.
Khuyến cáo nên sử dụng các kỹ thuật viên có tay nghề cao và am hiểu về dòng sản phẩm Tyco để thực hiện các công đoạn căn chỉnh cuối cùng.

Phạm vi ứng dụng

Van báo động Tyco AV-1-300 là sự lựa chọn tối ưu cho các hệ thống chữa cháy tại các khu công nghiệp, nhà máy sản xuất quy mô lớn.
Nhờ khả năng vận hành ổn định ở áp suất cao, sản phẩm thường xuyên xuất hiện trong các nhà kho logistics, nơi có hệ thống đầu phun dày đặc.
Độ tin cậy của thiết bị giúp bảo vệ tài sản giá trị lớn và đảm bảo tính mạng cho hàng ngàn công nhân viên làm việc bên trong.

Ngoài ra, sản phẩm còn được ứng dụng rộng rãi tại các khu phức hợp thương mại, chung cư cao tầng và các tòa nhà văn phòng hạng A.
Tại đây, yêu cầu về việc tránh báo động giả là cực kỳ khắt khe để tránh gây hoảng loạn cho cư dân và thiệt hại kinh tế không đáng có.
Sự ổn định của Tyco AV-1-300 chính là chìa khóa để giải quyết bài toán an ninh cháy nổ trong các khu đô thị hiện đại.

Tại Việt Nam, dòng van này được tin dùng trong các dự án cơ sở hạ tầng trọng điểm như sân bay, nhà ga và các trung tâm dữ liệu (Data Center).
Với xuất xứ uy tín và chất lượng đã được khẳng định, Tyco AV-1-300 không chỉ là một thiết bị kỹ thuật mà còn là cam kết an toàn.
Đầu tư vào hệ thống van Tyco chính là đầu tư vào sự an tâm và bền vững cho mọi công trình công nghiệp và dân dụng.
