Giới thiệu chung

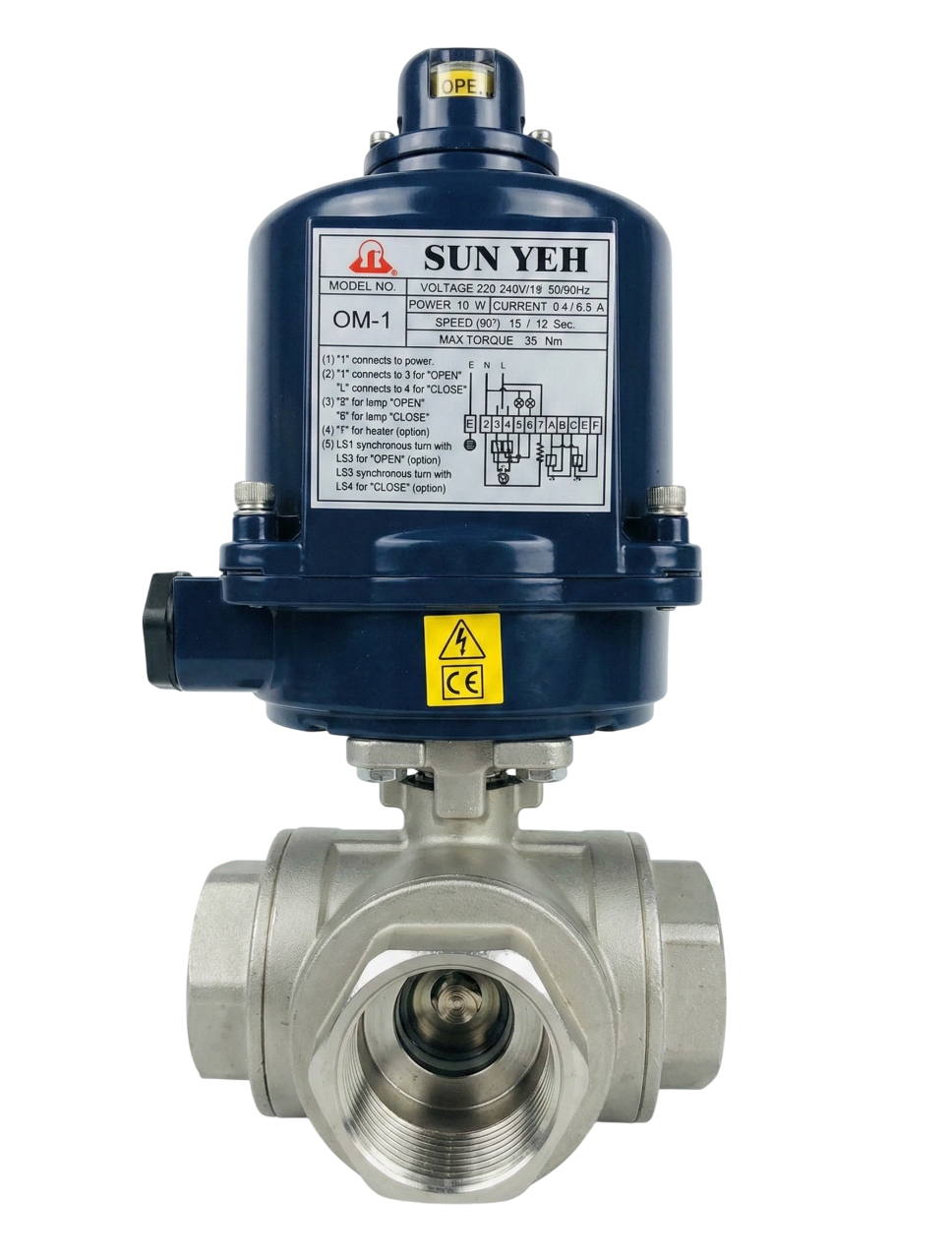

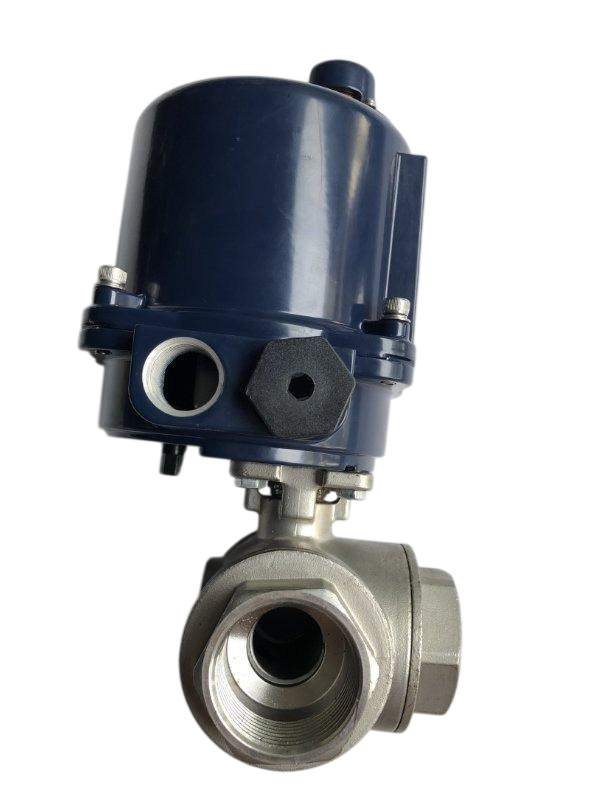

Van bi inox 3 ngã điều khiển điện SunYeh là giải pháp phân phối và điều hướng dòng chảy tự động hóa cao cấp, xuất xứ từ Đài Loan. Với thiết kế ba cửa (3-Way), thiết bị cho phép chuyển hướng hoặc trộn lưu chất linh hoạt mà không cần lắp đặt nhiều van chặn đơn lẻ. Đây là thực thể điều phối thông minh, đóng vai trò then chốt trong sơ đồ tự động hóa của Hệ Van Công Nghiệp.
Sản phẩm tích hợp bộ truyền động điện SunYeh đạt chuẩn bảo vệ IP67, đảm bảo vận hành an toàn trong môi trường ẩm ướt hoặc bụi bẩn. Thân van inox 304/316 chịu được áp lực PN16 và nhiệt độ lên tới 200°C, phù hợp cho các môi trường lưu chất có tính xâm thực. Trong Hệ Van Công Nghiệp, SunYeh 3 ngã là lựa chọn hàng đầu để tối ưu hóa không gian lắp đặt và hiện đại hóa quy trình vận hành.
Với dải kích thước từ DN15 đến DN50, sản phẩm cung cấp hai cấu hình bi đặc thù: chữ L (chuyển hướng) và chữ T (trộn dòng). Khả năng vận hành với đa dạng điện áp từ 220VAC đến 24VDC giúp thiết bị dễ dàng kết nối với hệ thống điều khiển trung tâm. SunYeh 3 ngã điện mang lại sự chính xác tuyệt đối, nâng tầm hiệu suất quản trị hạ tầng kỹ thuật cho Hệ Van Công Nghiệp.
Vật liệu chế tạo
Sự bền bỉ của SunYeh 3 ngã đến từ vật liệu thép không gỉ SUS304/SUS316 đúc nguyên khối, giúp kháng hóa chất và chống rỉ sét vĩnh cửu. Hệ thống gioăng làm kín PTFE gia cường (R-PTFE) đảm bảo độ kín khít tuyệt đối tại các cửa chia ngay cả dưới áp suất cao của Hệ Van Công Nghiệp. Sự phối hợp vật liệu inox và nhựa kỹ thuật cao cấp giúp bảo vệ lưu chất khỏi nhiễm bẩn và đảm bảo vệ sinh.
| Bộ phận chi tiết | Vật liệu (Material) | Đặc tính kỹ thuật |
|---|---|---|
| Thân & Bi van 3 ngã | Inox SUS304 / SUS316 | Chống oxy hóa, chịu áp lực PN16 |
| Gioăng làm kín (Seat) | PTFE / R-PTFE | Chịu nhiệt Max 200°C, kín 100% |
| Vỏ bộ truyền động | Hợp kim nhôm | Sơn tĩnh điện, đạt chuẩn IP67 |
| Bánh răng truyền động | Thép hợp kim mạ cứng | Vận hành êm, mô-men xoắn ổn định |
Kích thước & Ứng dụng
Việc xác định kích cỡ DN tương ứng với đường kính ống phi (mm) là yếu tố quyết định để bộ điện đạt hiệu suất mô-men xoắn tối ưu. Datasheet SunYeh cung cấp thông số lực kéo Nm cụ thể cho từng model actuator, đảm bảo van 3 ngã vận hành dứt khoát trong Hệ Van Công Nghiệp. Bảng tra cứu dưới đây chi tiết sự phối hợp giữa kích thước van, model bộ điện và ứng dụng thực tế tương ứng:
| Kích cỡ (DN) | Ống Phi (mm) | Model bộ điện | Chức năng ứng dụng |
|---|---|---|---|
| DN15 – DN20 | 21 – 34 mm | SunYeh T-15 | Lấy mẫu tự động, chiết rót dược phẩm |
| DN25- DN40 | 42 – 49 mm | SunYeh OM-1 | Điều hướng hơi nóng, trộn hóa chất nhẹ |
| DN50 | 60 mm | SunYeh OM-A | Trạm trộn nước Chiller, HVAC trung tâm |
Ưu điểm vận hành
Van bi 3 ngã SunYeh điện tích hợp cơ chế tự ngắt nguồn khi hoàn thành hành trình đóng mở, giúp bảo vệ motor tối đa và tiết kiệm điện năng. Chỉ báo vị trí trực quan trên nắp bộ điện giúp giám sát trạng thái dòng chảy giữa các ngã một cách dễ dàng trong Hệ Van Công Nghiệp. Đặc biệt, bộ sấy nhiệt nội bộ (Space Heater) giúp ngăn chặn hơi ẩm ngưng tụ, bảo vệ vi mạch điều khiển luôn khô ráo.
- Tích hợp cơ chế vận hành bằng tay (Manual Override) giúp điều phối dòng chảy kịp thời khi mất điện đột ngột.
- Bi van 3 ngã (L-port/T-port) thiết kế tinh xảo giúp giảm thiểu hiện tượng xâm thực và tiếng ồn khi chuyển dòng.
- Tích hợp công tắc hành trình (Limit Switch) truyền tín hiệu trạng thái chính xác về tủ điện trung tâm PLC.
Chu kỳ làm việc Duty Cycle 30% cho phép thiết bị thực hiện các lệnh đảo dòng liên tục trong dây chuyền sản xuất tự động hóa hiện đại. Thiết kế vỏ đạt tiêu chuẩn NEMA 4X giúp thiết bị kháng hóa chất và chịu được môi trường khắc nghiệt của Hệ Van Công Nghiệp. Sự đồng bộ giữa phần cơ khí inox và bộ điện Đài Loan mang lại hiệu quả quản trị hạ tầng vượt trội và hiện đại hóa quy trình.
Phạm vi ứng dụng
Van bi inox 3 ngã điện SunYeh được ứng dụng rộng rãi trong các nhà máy sản xuất thực phẩm, nơi cần chuyển hướng dòng sản phẩm sang các bồn chứa khác nhau. Trong ngành dệt nhuộm và hóa chất, sản phẩm đóng vai trò then chốt trong việc điều phối dung môi và nước thải có tính axit. Hệ Van Công Nghiệp đánh giá cao model này nhờ khả năng hoạt động chính xác, giúp giảm thiểu sai sót vận hành.
Ngoài ra, van còn hoạt động cực kỳ hiệu quả trong hệ thống HVAC để điều chỉnh dòng nước lạnh/nóng qua các bộ trao đổi nhiệt Chiller công suất lớn. Khả năng chống bụi và nước IP67 giúp thiết bị trở thành lựa chọn hàng đầu cho các trạm xử lý nước sạch ngoài trời trong Hệ Van Công Nghiệp. Đây là giải pháp tối ưu để nâng cấp hạ tầng kỹ thuật, mang lại hiệu quả kinh tế cao và độ bền vĩnh cửu.
Mỗi sản phẩm SunYeh 3 ngã xuất xưởng đều đạt chứng chỉ CE và CSA, đảm bảo độ tương thích điện từ và an toàn vận hành quốc tế. Khả năng kết nối linh hoạt với PLC giúp doanh nghiệp xây dựng mạng lưới điều khiển thông minh và khép kín hoàn toàn. Hệ Van Công Nghiệp cam kết mang lại giá trị đích thực qua những dòng van điều khiển 3 ngã đẳng cấp, đồng hành cùng sự phát triển của quý khách.
Lưu ý lắp đặt
Khi lắp đặt SunYeh 3 ngã điện, cần xác định chính xác kiểu bi (L-port hoặc T-port) để đấu nối tín hiệu điện vào motor theo đúng yêu cầu phân phối dòng chảy. Sử dụng băng tan chuyên dụng cho vật liệu inox để đảm bảo độ kín tuyệt đối cho các đầu ren trong Hệ Van Công Nghiệp. Chú ý lắp đặt đầu nối cáp điện hướng xuống dưới để ngăn nước mưa chảy trực tiếp vào bên trong bộ truyền động.
Nên thực hiện kiểm tra định kỳ tình trạng bôi trơn bánh răng và độ nhạy của bộ chỉ báo trạng thái sau mỗi 6 tháng vận hành. Đối với các hệ thống dẫn hơi nóng lò hơi, nên sử dụng thêm giá đỡ tản nhiệt (Bracket) để bảo vệ actuator điện khỏi nguồn nhiệt truyền trực tiếp từ thân van. Việc tuân thủ đúng quy trình lắp đặt chuyên nghiệp từ Hệ Van Công Nghiệp giúp van phát huy tối đa công năng và đạt tuổi thọ vĩnh cửu.
Chúng tôi cung cấp dòng van bi điện 3 ngã SunYeh chính hãng Đài Loan với đầy đủ giấy tờ CO/CQ và hỗ trợ lập trình điều khiển sơ bộ cho dự án. Với kinh nghiệm chuyên sâu, đội ngũ kỹ sư của Hệ Van Công Nghiệp luôn sẵn sàng tư vấn giải pháp điều phối lưu chất tối ưu nhất. Hãy liên hệ ngay để nhận báo giá cạnh tranh và hỗ trợ kỹ thuật chi tiết cho hạ tầng đường ống công nghiệp của bạn.
