Giới thiệu chung

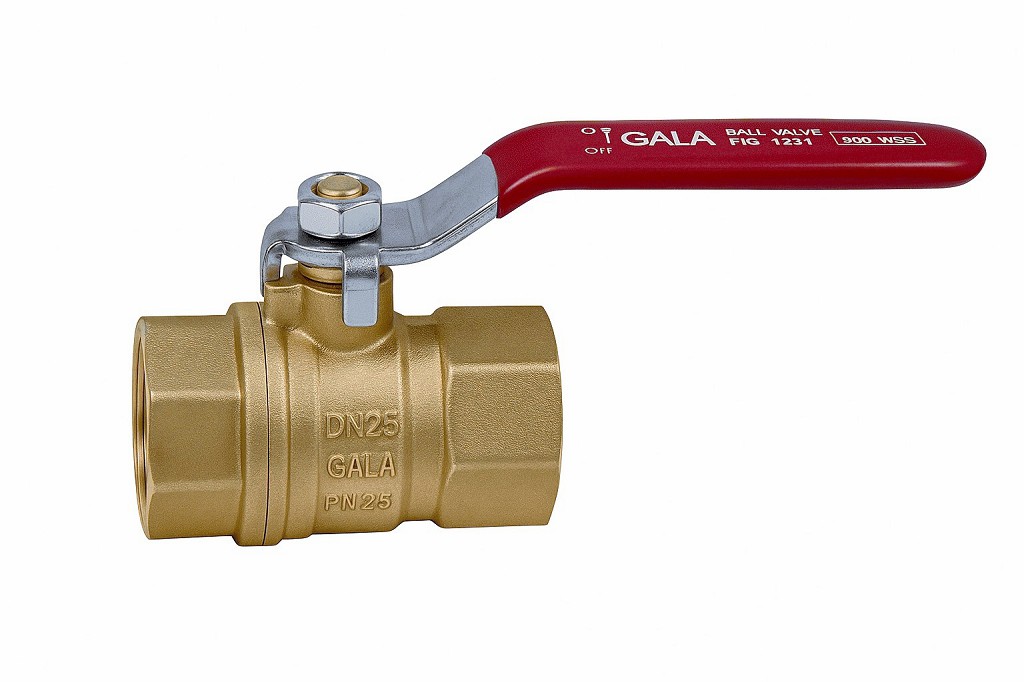

Van bi đồng Gala Fig. 1201 là dòng thiết bị kiểm soát dòng chảy dạng tay gạt (Screwed Body Cap), được thiết kế theo cấu trúc Full Bore giúp tối ưu hóa lưu lượng lưu chất qua van. Với dải kích thước rộng từ DN8 đến DN100 (1/4″ – 4″), sản phẩm này đáp ứng linh hoạt mọi nhu cầu lắp đặt từ hệ thống nhỏ đến các trục dẫn lớn trong Hệ Van Công Nghiệp. Thiết bị là giải pháp chốt chặn tin cậy cho các môi trường nước, dầu và khí gas.
Sản phẩm sở hữu khả năng chịu áp lực vận hành ấn tượng lên đến 600 PSI (41.3 bar) WOG Non-Shock, minh chứng cho độ bền kết cấu vượt trội. Kết nối ren bám sát các tiêu chuẩn quốc tế như BS 21 (ISO 7) hoặc ASME B1.20.1, giúp việc tích hợp vào hạ tầng kỹ thuật hiện đại trở nên dễ dàng và kín khít. Trong Hệ Van Công Nghiệp, Gala Fig. 1201 khẳng định giá trị qua sự ổn định và hiệu suất đóng ngắt tuyệt đối.
Điểm nhấn kỹ thuật của model này là thiết kế trục chống bung (Blow-out Proof Stem) kết hợp cùng hệ thống đệm làm kín bằng PTFE cao cấp. Cấu trúc này không chỉ đảm bảo khả năng chống rò rỉ mà còn bảo vệ an toàn tối đa cho kỹ thuật viên khi vận hành hệ thống dưới áp lực cao. Gala Fig. 1201 là sự lựa chọn hàng đầu cho các dự án yêu cầu tính bền vững và chi phí bảo trì thấp trong Hệ Van Công Nghiệp.
Vật liệu chế tạo
Linh kiện cấu thành nên Gala Fig. 1201 được lựa chọn từ các mác đồng Brass chất lượng cao theo tiêu chuẩn ASTM B124 C38800 hoặc BS 2874 Cz122. Bi van được gia công tinh xảo, phối hợp cùng hệ thống gioăng PTFE và O-ring NBR giúp van duy trì độ kín khít 100% trong suốt vòng đời của Hệ Van Công Nghiệp. Sự đồng bộ về vật liệu giúp thiết bị chống lại sự oxy hóa và mài mòn từ lưu chất hiệu quả.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn ASTM / BS |
|---|---|---|
| Thân & Nắp van (Body/Cap) | Đồng (Brass) | B124 C38800 / 2874 Cz122 |
| Bi van (Ball) | Đồng (Brass) | B124 C38800 / 2874 Cz122 |
| Gioăng làm kín (Seat) | PTFE | Chịu nhiệt, kín tuyệt đối |
| Trục van (Stem) | Đồng thanh (Brass Rod) | B124 C38800 / 2874 Cz122 |
Kích thước & Ứng dụng

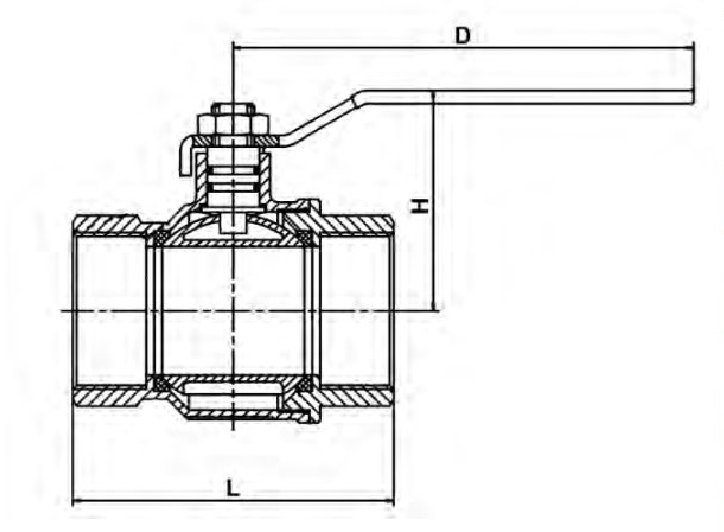

Việc xác định kích thước DN tương ứng với đường kính ống Phi (mm) là yếu tố tiên quyết để đảm bảo hiệu suất truyền dẫn trong Hệ Van Công Nghiệp. Gala Fig. 1201 cung cấp bảng thông số vật lý chính xác, giúp kỹ sư dễ dàng lên phương án bố trí không gian lắp đặt và bảo trì. Dưới đây là bảng tra cứu kích thước thực tế cho các dải DN phổ biến của dòng van bi đồng nối ren này:
| Kích cỡ (DN) | Dài L (mm) | Cao H (mm) | Ứng dụng điển hình |
|---|---|---|---|
| DN8 – DN25 | 46 – 64.5 | 46 – 58 | Nhánh nước sạch, khí nén phòng Lab |
| DN32 – DN50 | 75 – 99 | 71 – 90 | Trạm bơm tăng áp, hệ thống HVAC |
| DN65 – DN100 | 120 – 156 | 100 – 127 | Trục nước tòa nhà, PCCC, dẫn Gas |
Ưu điểm vận hành
Gala Fig. 1201 sở hữu biểu đồ nhiệt áp ổn định, cho phép vận hành an toàn với hơi bão hòa (Saturated Steam) ở mức áp suất 150 PSI (10.3 bar). Tay gạt bằng thép chắc chắn (A709 36) giúp kỹ thuật viên thao tác đóng mở nhanh chóng và chính xác trong Hệ Van Công Nghiệp. Đặc biệt, thiết kế Full Bore giúp lưu chất đi qua van mà không gặp bất kỳ trở lực nào, tối ưu hóa năng lượng cho bơm.
- Áp suất thử nghiệm vỏ (Shell) đạt tới 900 PSI (62 bar) bằng thủy tĩnh, khẳng định độ an toàn tuyệt đối.
- Bộ làm kín Seat chịu được áp lực thử nghiệm 660 PSI (45.5 bar), ngăn chặn hoàn toàn hiện tượng thất thoát lưu chất.
- Hỗ trợ thử nghiệm bằng khí (Air Test) ở mức 80 PSI (5.5 bar) cho các ứng dụng yêu cầu độ sạch và khô cao.
Sản phẩm đáp ứng tiêu chuẩn MSS SP-110, đảm bảo mọi chi tiết kỹ thuật đều đạt ngưỡng an toàn công nghiệp quốc tế. Bi van mạ nhẵn mịn giúp giảm lực ma sát lên đệm PTFE, kéo dài tuổi thọ vận hành và giảm thiểu tiếng ồn trong Hệ Van Công Nghiệp. Gala Fig. 1201 là minh chứng cho sự tinh tế trong kỹ thuật chế tác van đồng của thương hiệu Gala.
Phạm vi ứng dụng
Van bi đồng Gala Fig. 1201 được tin dùng rộng rãi trong các hệ thống cấp nước sinh hoạt, hệ thống hơi nóng và truyền dẫn dầu nhẹ. Khả năng tương thích với dải nhiệt độ rộng giúp thiết bị trở thành giải pháp đa năng cho các hạ tầng kỹ thuật đô thị thuộc Hệ Van Công Nghiệp. Tại các khu sản xuất, model này đóng vai trò là van chặn an toàn cho các đường ống dẫn khí nén và nhiên liệu lỏng.
Với cấu trúc nối ren linh hoạt, van cực kỳ phù hợp cho các cụm máy móc, thiết bị đo lường cần không gian lắp đặt tinh gọn. Sự đa dạng về kích thước từ DN8 đến DN100 giúp chủ đầu tư dễ dàng đồng bộ hóa toàn bộ vật tư cho các công trình lớn nhỏ. Hệ Van Công Nghiệp luôn ưu tiên sử dụng model 1201 cho các dự án yêu cầu chất lượng vận hành ổn định và khả năng thay thế nhanh chóng.
Mỗi sản phẩm Gala Fig. 1201 đều được gia công tỉ mỉ, thể hiện cam kết của nhà sản xuất đối với tính bền vững của hạ tầng kỹ thuật. Khả năng chịu áp cao 600 PSI WOG giúp bảo vệ an toàn cho các thiết bị đắt tiền phía sau van khỏi các biến động áp lực đột ngột. Hệ Van Công Nghiệp cam kết mang lại giá trị vĩnh cửu thông qua những giải pháp thiết bị chuẩn xác như van bi đồng Gala.
Lưu ý lắp đặt
Khi lắp đặt Gala Fig. 1201, cần vệ sinh sạch sẽ mạt sắt và bụi bẩn bám trên đầu ren ống dẫn để bảo vệ bề mặt làm kín của van. Sử dụng vật liệu làm kín ren (băng tan) phù hợp với môi chất vận hành để đảm bảo độ kín khít tuyệt đối cho Hệ Van Công Nghiệp. Chú ý hướng lắp đặt sao cho tay gạt thuận tiện cho việc thao tác đóng ngắt khẩn cấp trong quá trình vận hành.
Nên thực hiện kiểm tra định kỳ 6 tháng một lần để phát hiện sớm các dấu hiệu đóng cặn lưu chất bên trong lòng van. Đối với môi trường hơi bão hòa, cần tuân thủ ngưỡng áp suất 150 PSI để đảm bảo tuổi thọ cho các vòng đệm làm kín PTFE trong Hệ Van Công Nghiệp. Việc tuân thủ quy trình lắp đặt chuyên nghiệp từ datasheet sẽ giúp van phát huy tối đa công năng và bền bỉ vĩnh cửu.
Sản phẩm Gala Fig. 1201 do chúng tôi cung cấp luôn đi kèm đầy đủ chứng từ xuất xứ và hỗ trợ kỹ thuật tận tâm cho mọi dự án. Mỗi chiếc van là một lời cam kết về chất lượng và sự an toàn cho hạ tầng kỹ thuật của quý khách. Hãy liên hệ ngay để nhận báo giá chi tiết và tham khảo catalog kỹ thuật mới nhất của Hệ Van Công Nghiệp.
