Giới thiệu chung

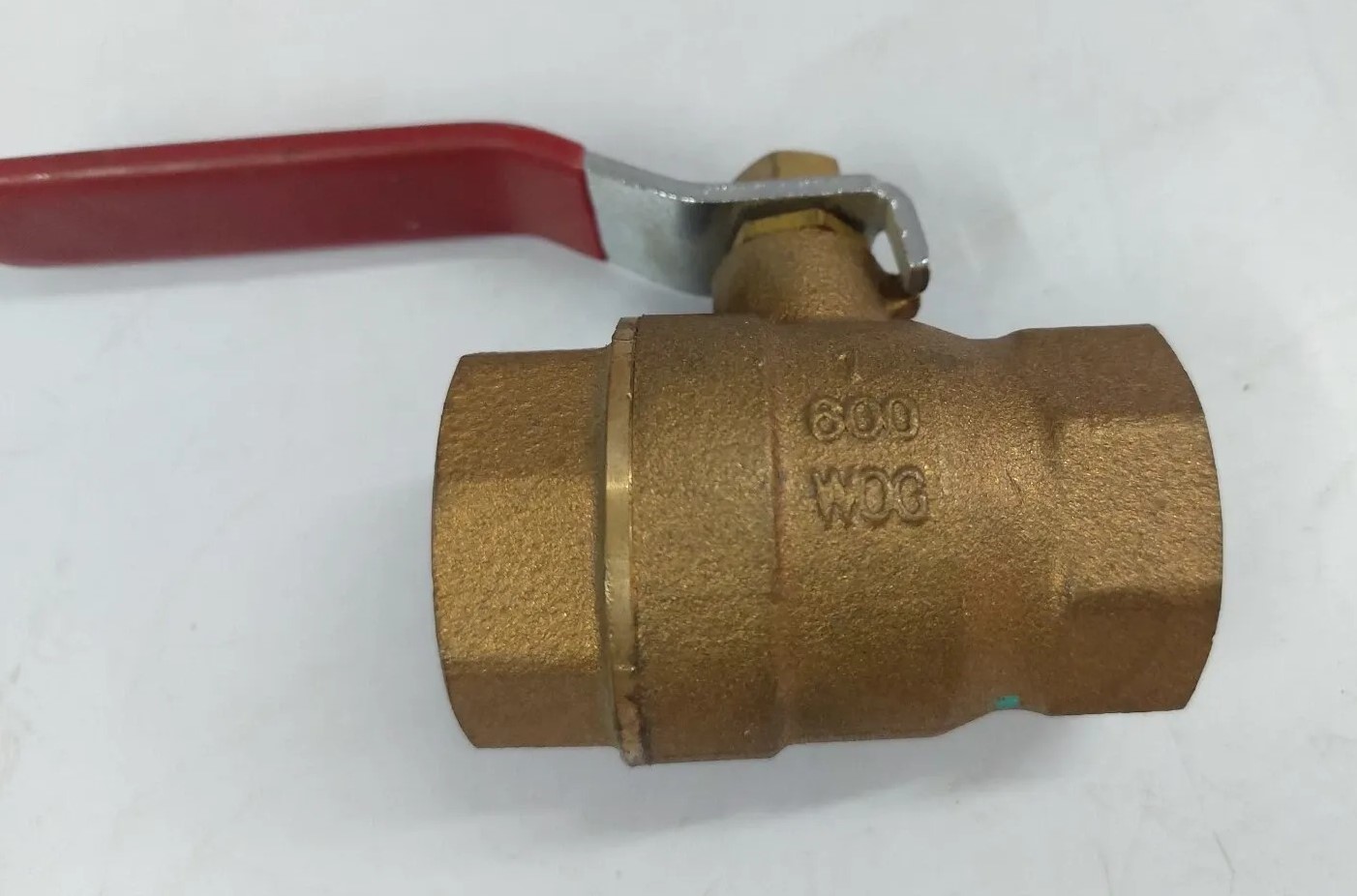

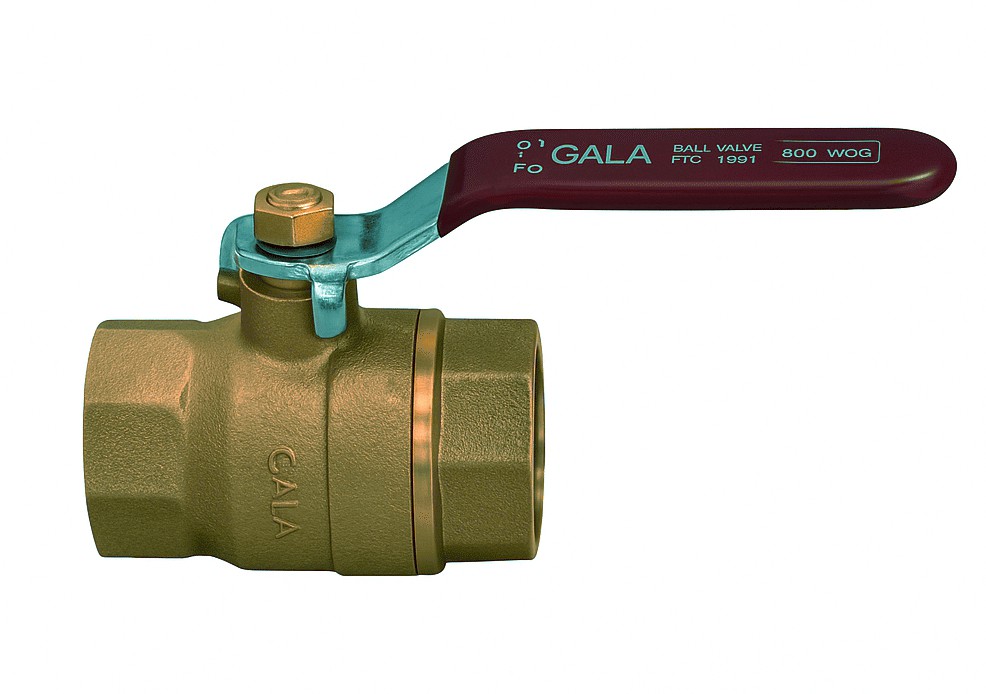

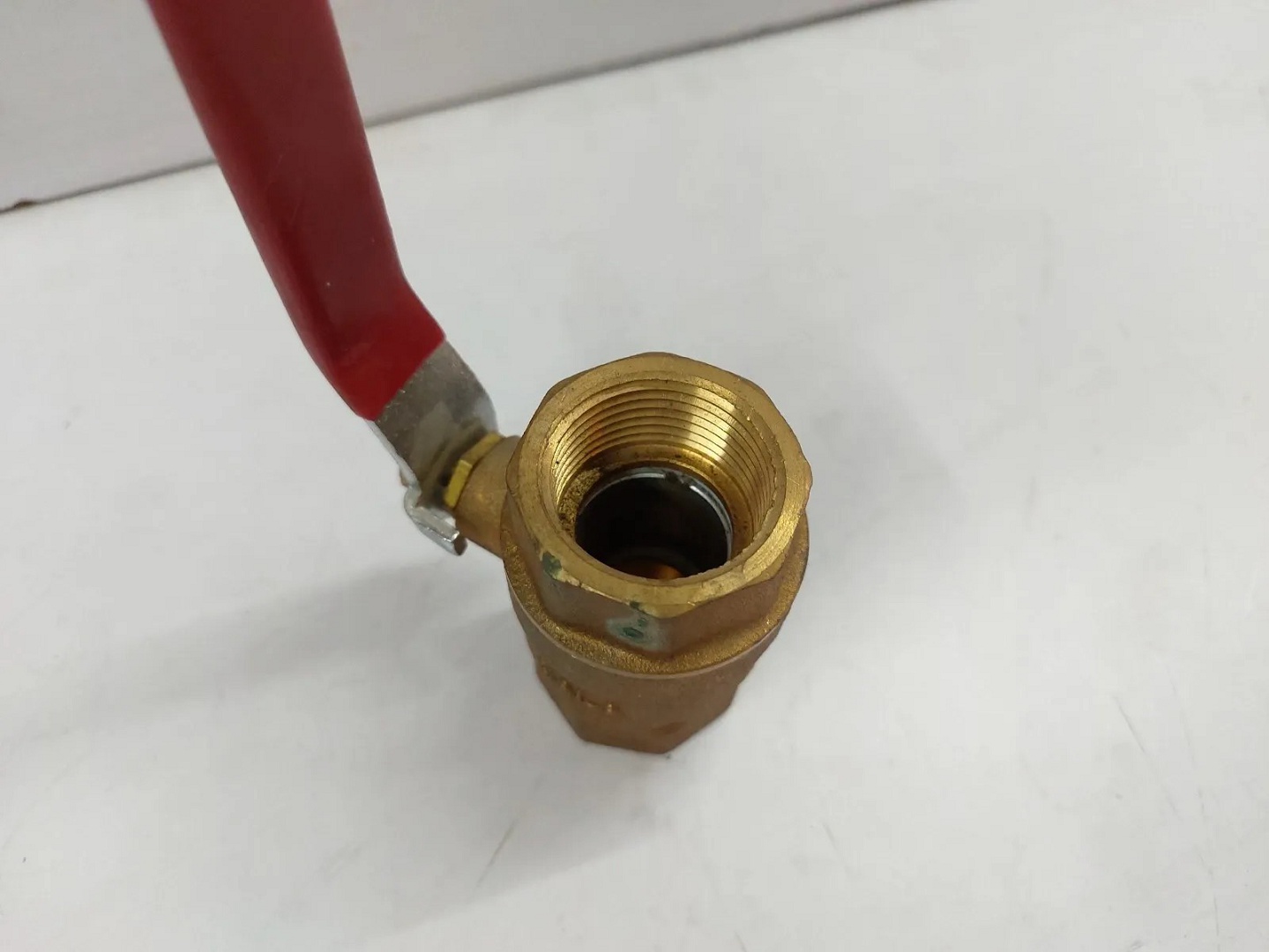

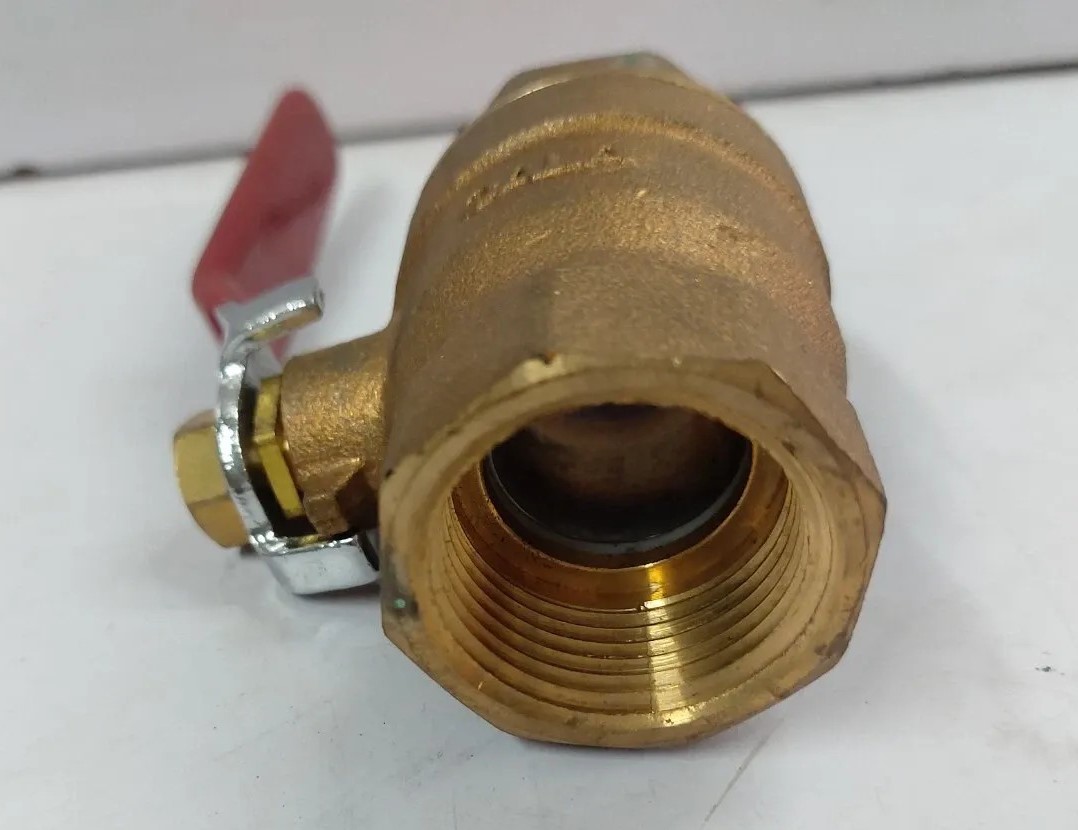

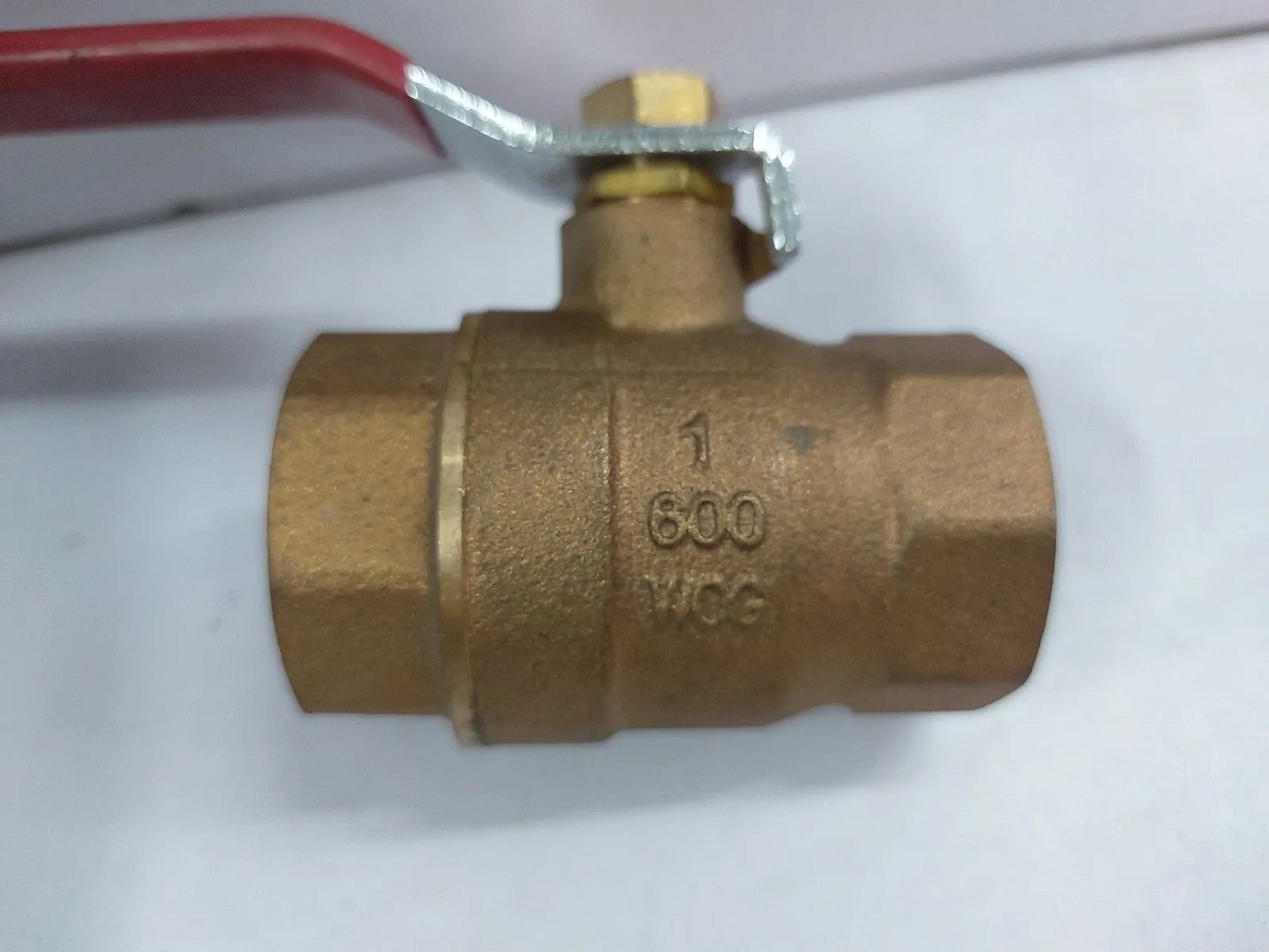

Van bi đồng Gala Fig. 1251 là dòng thiết bị kiểm soát dòng chảy dạng tay gạt cao cấp, được thiết kế theo tiêu chuẩn MSS SP-110 chuyên dụng cho các hệ thống truyền dẫn chất lỏng. Với cấu trúc Full Bore (lỗ hổng toàn phần), sản phẩm đảm bảo lưu lượng đi qua van đạt mức tối đa, loại bỏ hoàn toàn hiện tượng sụt áp trong Hệ Van Công Nghiệp. Thiết bị là giải pháp chốt chặn lý tưởng cho các môi trường nước, dầu và khí gas (W.O.G).
Sản phẩm sở hữu khả năng chịu áp lực vận hành ấn tượng lên đến 600 PSI (tương đương 41.3 bar) ở điều kiện nhiệt độ thường, minh chứng cho độ bền kết cấu vượt trội. Kết nối ren linh hoạt theo tiêu chuẩn BS 21 (ISO 7) hoặc ASME B1.20.1 giúp van dễ dàng tích hợp vào mọi hạ tầng kỹ thuật hiện đại. Trong Hệ Van Công Nghiệp, Gala Fig. 1251 khẳng định vị thế nhờ sự kết hợp hoàn hảo giữa công nghệ đúc tiên tiến và tiêu chuẩn an toàn quốc tế.
Điểm nhấn kỹ thuật của model này là thiết kế trục chống bung (Blow-out Proof Stem) kết hợp cùng hệ thống đệm làm kín bằng PTFE cao cấp. Cấu trúc này không chỉ đảm bảo độ kín khít tuyệt đối mà còn bảo vệ an toàn tối đa cho kỹ thuật viên khi vận hành dưới áp suất cao. Gala Fig. 1251 là sự lựa chọn hàng đầu cho các dự án yêu cầu tính ổn định lâu dài và hiệu suất vận hành mạnh mẽ trong Hệ Van Công Nghiệp.
Vật liệu chế tạo
Linh kiện cấu thành nên Gala Fig. 1251 được tuyển chọn từ các mác vật liệu đồng thiếc (Bronze/Gunmetal) cao cấp theo tiêu chuẩn ASTM B62 C83600. Bi van được làm từ đồng mạ Crom giúp tăng cường khả năng chống mài mòn và đảm bảo chu kỳ đóng mở mượt mà trong Hệ Van Công Nghiệp. Sự phối hợp vật liệu chuẩn xác giúp thiết bị duy trì tuổi thọ vượt trội ngay cả trong môi trường lưu chất có tính xâm thực nhẹ.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn ASTM / BS |
|---|---|---|
| Thân & Nắp van (Body/Cap) | Bronze (Gunmetal) | B62 C83600 / 1400 LG2 |
| Bi van (Ball) | Brass + Chrome Plated | B124 C38800 / 2874 CZ122 |
| Gioăng làm kín (Seat) | PTFE | Chịu nhiệt, kín tuyệt đối |
| Trục van (Stem) | Brass | B124 C38800 / 2874 CZ122 |
Kích thước & Ứng dụng

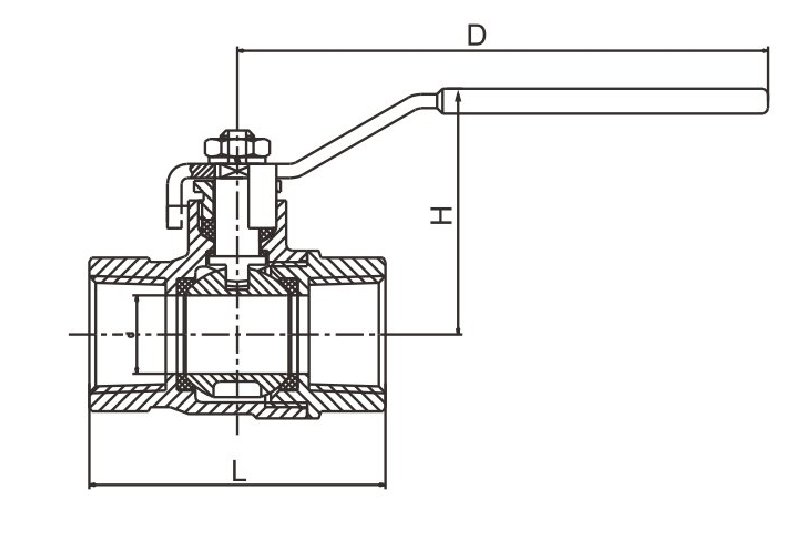

Dải kích thước của Gala Fig. 1251 vô cùng rộng, từ DN15 (1/2″) đến DN100 (4″), đáp ứng mọi nhu cầu từ đường nhánh dân dụng đến trục chính công nghiệp. Việc xác định kích cỡ DN tương ứng với đường kính ống giúp đảm bảo tính đồng bộ và hiệu quả cho toàn bộ Hệ Van Công Nghiệp. Dưới đây là bảng tra cứu kích thước vật lý thực tế phục vụ công tác thiết kế và lắp đặt hệ thống:
| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | Ứng dụng điển hình |
|---|---|---|---|
| DN15 – DN25 | 53 – 71 | 44 – 55 | Hệ thống nước sinh hoạt, khí nén nhánh |
| DN32 – DN50 | 85 – 114 | 65 – 83 | Trạm bơm tăng áp, hệ thống HVAC tòa nhà |
| DN65 – DN100 | 135 – 174 | 121 – 158 | Trục cấp nước tổng, hệ thống PCCC, Gas |
Ưu điểm vận hành

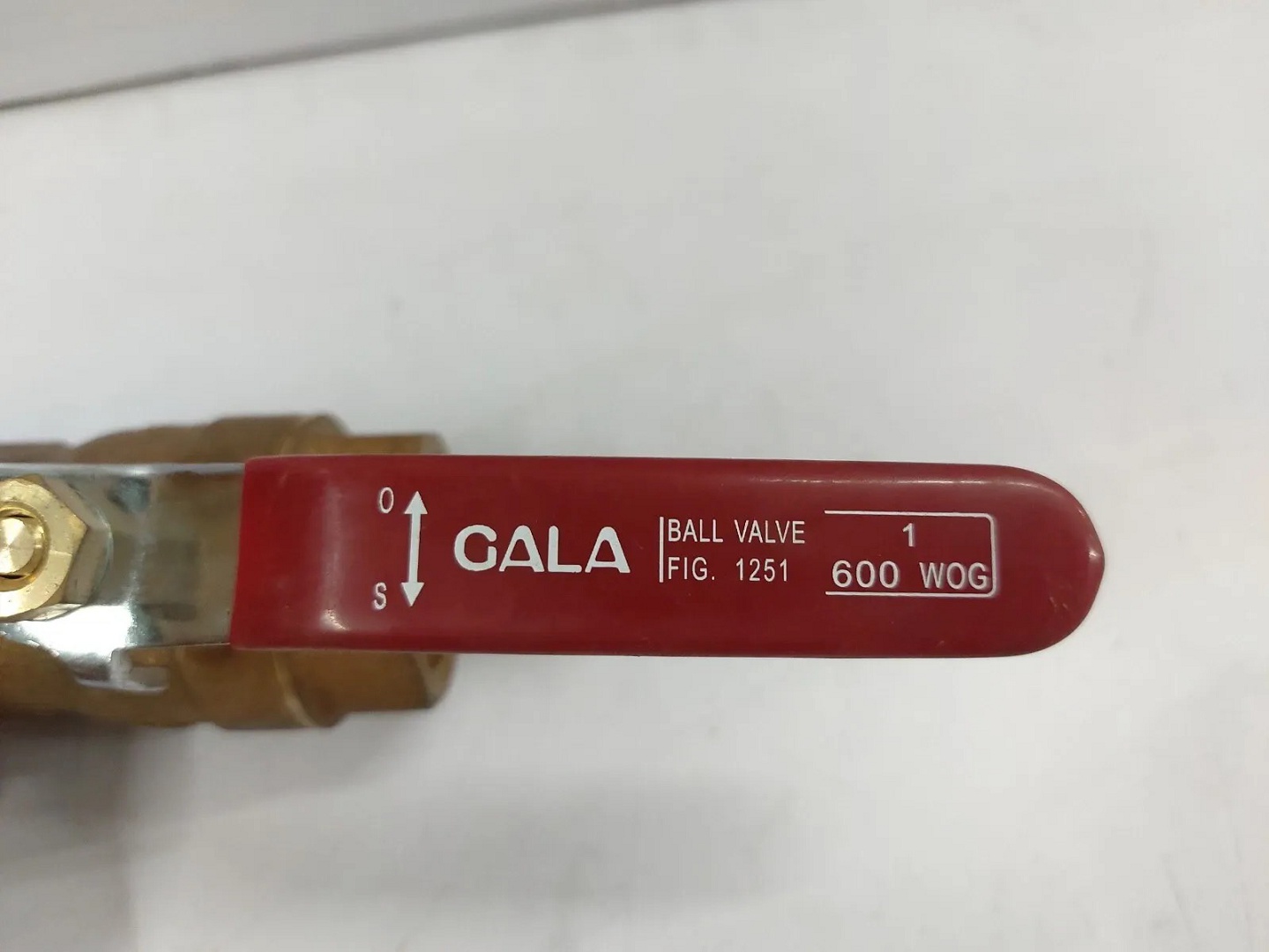

Gala Fig. 1251 sở hữu biểu đồ áp suất ổn định với khả năng chịu hơi bão hòa (Saturated Steam) lên đến 150 PSI (10.3 bar). Tay gạt bằng thép mạ Crom bền bỉ giúp kỹ thuật viên thao tác đóng mở nhanh chóng và chính xác trong Hệ Van Công Nghiệp. Đặc biệt, quy trình thử nghiệm áp suất vỏ đạt tới 900 PSI (62 bar) khẳng định tính an toàn tuyệt đối của thân van trước các cú sốc áp suất.
- Áp suất làm việc 600 PSI WOG Non-Shock đảm bảo sự ổn định cho các hệ thống nước, dầu, khí gas.
- Hệ thống làm kín bằng PTFE kết hợp gioăng NBR giúp van duy trì độ kín ngay cả khi áp suất khí đạt 80 PSI.
- Thiết kế Full Bore loại bỏ hoàn toàn rủi ro tắc nghẽn lưu chất, tối ưu hóa năng lượng cho bơm trong Hệ Van Công Nghiệp.
Sự tinh xảo trong chế tác bi van và trục van giúp giảm thiểu lực ma sát, từ đó kéo dài tuổi thọ của bộ đệm làm kín. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn thử nghiệm áp lực Seat tại 660 PSI (Hydrostatic), mang lại sự tin tưởng tuyệt đối cho các đơn vị vận hành. Trong Hệ Van Công Nghiệp, Gala Fig. 1251 là giải pháp tiết kiệm chi phí bảo trì nhờ độ bền vật liệu Bronze đẳng cấp.
Phạm vi ứng dụng
Van bi đồng Gala Fig. 1251 được ứng dụng rộng rãi trong các hệ thống cấp thoát nước sạch, hệ thống lò hơi và truyền dẫn hơi nóng thấp áp. Khả năng tương thích với nhiều loại môi chất từ nước, dầu đến khí gas giúp thiết bị trở thành giải pháp đa năng trong Hệ Van Công Nghiệp. Tại các khu công nghiệp, model này là lựa chọn số một cho các đường ống dẫn nhiên liệu và khí nén cao áp.
Ngoài ra, nhờ vật liệu Bronze chống ăn mòn điện hóa, sản phẩm còn được tin dùng trong các hệ thống giải nhiệt Chiller và hạ tầng kỹ thuật đô thị. Sự đồng bộ về tiêu chuẩn ren ASME và BS giúp Gala Fig. 1251 dễ dàng thay thế và lắp lắp mới trong các cụm máy kỹ thuật phức tạp. Hệ Van Công Nghiệp luôn sẵn sàng cung cấp dòng van này cho các dự án yêu cầu chất lượng vận hành khắt khe nhất.
Với uy tín từ thương hiệu Gala, Fig. 1251 bảo vệ hệ thống khỏi các sự cố rò rỉ và thất thoát tài nguyên lưu chất một cách chuyên nghiệp. Mỗi sản phẩm xuất xưởng đều tuân thủ nghiêm ngặt quy trình kiểm tra chất lượng, mang lại sự an tâm tuyệt đối cho chủ đầu tư. Hệ Van Công Nghiệp cam kết mang đến giá trị vĩnh cửu thông qua những giải pháp thiết bị chuẩn xác như Gala Fig. 1251.
Lưu ý lắp đặt
Khi lắp đặt Gala Fig. 1251, cần vệ sinh sạch sẽ đầu ren của ống dẫn để tránh mạt sắt gây hư hỏng bề mặt gioăng PTFE bên trong lòng van. Sử dụng vật liệu làm kín ren (băng tan) phù hợp với môi chất vận hành để đảm bảo độ kín khít tuyệt đối cho Hệ Van Công Nghiệp. Cần chú ý hướng lắp đặt sao cho tay gạt thuận tiện cho việc thao tác đóng ngắt khẩn cấp khi xảy ra sự cố.
Nên thực hiện kiểm tra định kỳ 6 tháng một lần để phát hiện sớm các dấu hiệu đóng cặn lưu chất có thể gây kẹt bi van. Đối với môi trường nhiệt độ cao trên 100°C, cần giám sát chặt chẽ áp suất vận hành để không vượt quá giới hạn an toàn của Hệ Van Công Nghiệp. Việc tuân thủ đúng các thông số kỹ thuật từ datasheet nhà sản xuất là điều kiện tiên quyết để van vận hành bền bỉ vĩnh cửu.
Chúng tôi cung cấp dòng van bi đồng Gala Fig. 1251 chính hãng, đầy đủ CO/CQ và hỗ trợ tư vấn kỹ thuật chuyên sâu cho mọi công trình. Mỗi chiếc van là một lời cam kết về chất lượng và sự an toàn cho hạ tầng kỹ thuật của quý khách. Hãy liên hệ ngay để nhận báo giá chi tiết và các giải pháp tối ưu nhất cho Hệ Van Công Nghiệp bền vững và chuyên nghiệp.
