Giới thiệu chung

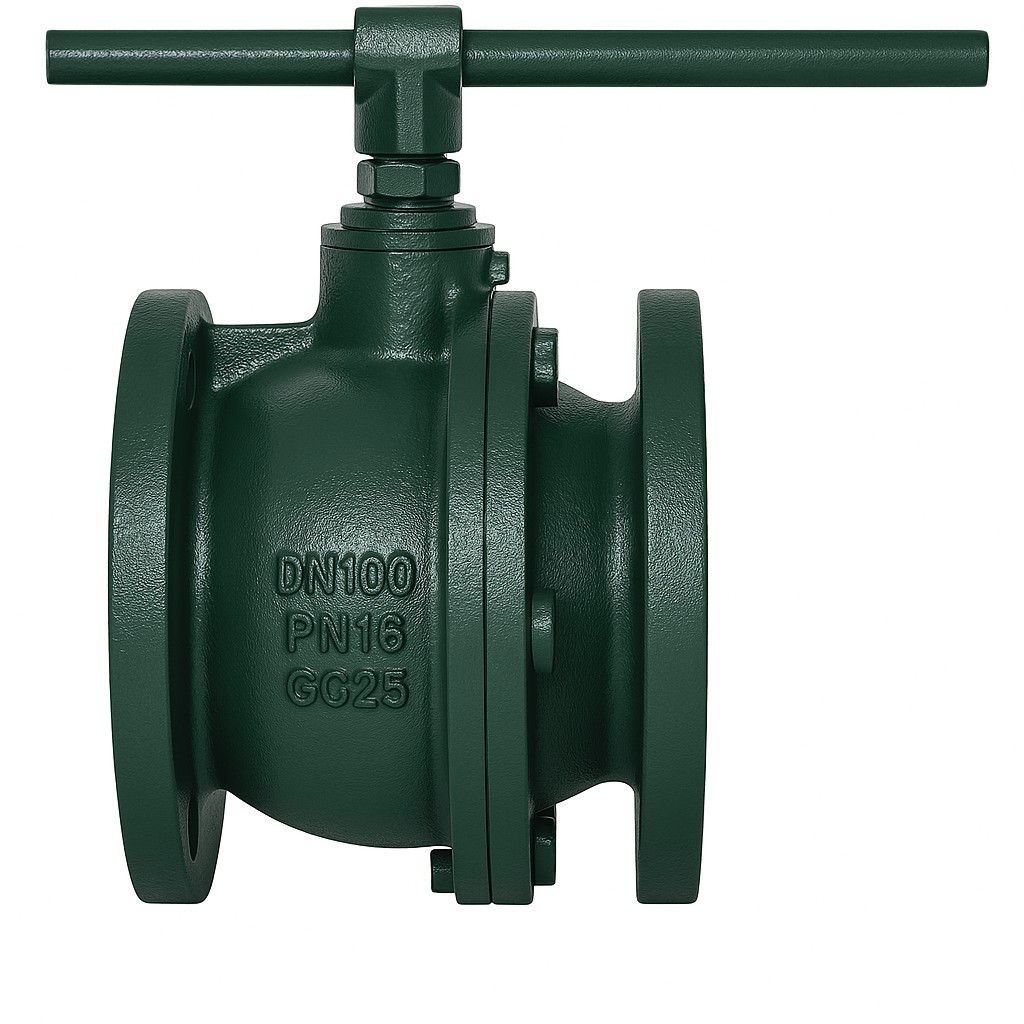

Van bi gang Gala Fig. 4102 là dòng thiết bị kiểm soát dòng chảy hai thân (Floating Ball Valve) được thiết kế chuyên dụng cho các hệ thống đường ống lớn. Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn MSS SP-72, đảm bảo khả năng vận hành bền bỉ và độ kín khít tuyệt đối trong Hệ Van Công Nghiệp. Thiết bị là lựa chọn hàng đầu cho các môi trường nước và lưu chất trung tính với dải nhiệt độ từ -10°C đến 120°C.
Sản phẩm sở hữu cấu trúc kết nối mặt bích linh hoạt, tương thích với các tiêu chuẩn quốc tế phổ biến như Class 125, PN16 và JIS 10K. Thiết kế này giúp van dễ dàng tích hợp vào các hạ tầng kỹ thuật hiện đại, từ hệ thống cấp thoát nước đô thị đến các nhà máy sản xuất trong Hệ Van Công Nghiệp. Với thân van bằng gang đúc (Cast Iron), Fig. 4102 mang lại khả năng chịu nén và chống rung động cực tốt.
Điểm nhấn của model này chính là sự đa dạng về kích thước, trải dài từ DN50 đến DN200, đáp ứng mọi quy mô dự án từ dân dụng đến công nghiệp nặng. Chiều dài Face-to-Face bám sát tiêu chuẩn BS EN558-1 Series 14 và Series 15, tạo điều kiện thuận lợi cho việc thay thế và lắp đặt mới. Trong Hệ Van Công Nghiệp, Gala Fig. 4102 khẳng định giá trị qua sự ổn định và chi phí vận hành tối ưu.
Vật liệu chế tạo
Hệ thống linh kiện của Gala Fig. 4102 được chế tác từ những vật liệu có độ bền cơ học cao, giúp van chịu được áp suất vận hành lên đến 16 Bar. Sự kết hợp giữa thân gang bền bỉ và bi van inox SUS 304 giúp thiết bị chống lại sự ăn mòn và duy trì độ bóng bề mặt trong suốt vòng đời của Hệ Van Công Nghiệp. Mọi bộ phận đều được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn ASTM/BS |
|---|---|---|
| Thân & Nắp van | Cast Iron (Gang đúc) | EN-JL1040 |
| Bi van (Ball) | Stainless Steel 304 | BS970 304S15 |
| Gioăng làm kín (Seat) | PTFE | Commercial Grade |
| Trục van (Shaft) | Stainless Steel 420 | BS970 420S37 |
Kích thước & Ứng dụng

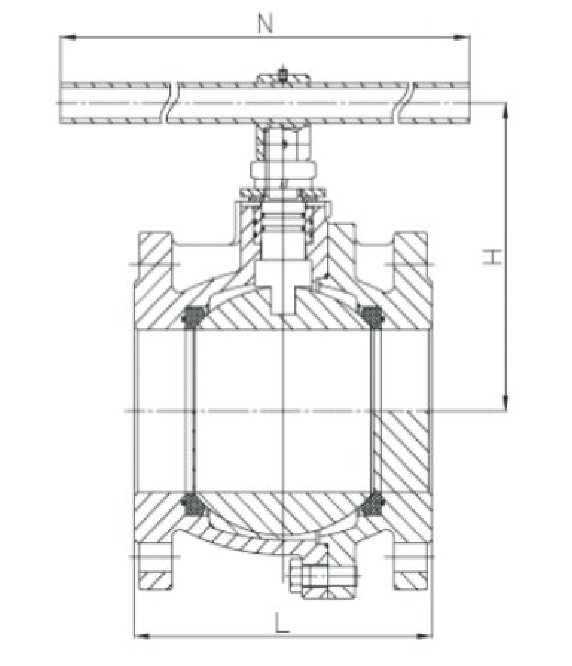

Việc nắm rõ thông số kích thước thực tế giúp kỹ sư tính toán chính xác không gian lắp đặt và tải trọng cho Hệ Van Công Nghiệp. Gala Fig. 4102 cung cấp bảng tra cứu chi tiết từ size 2″ đến 8″, giúp việc bóc tách vật tư dự án trở nên nhanh chóng và chuẩn xác. Dưới đây là bảng quy đổi kích thước vật lý tiêu chuẩn cho dòng van bi gang mặt bích này:
| Kích cỡ (DN) | Dài L (mm) | Cao H (mm) | Chiều dài tay (N) |
|---|---|---|---|
| DN50 – DN80 | 150 – 180 | 115 – 140 | 220mm – 284mm |
| DN100 – DN125 | 190 – 325 | 155 – 195 | 500mm – 600mm |
| DN150 – DN200 | 350 – 400 | 240 – 325 | 800mm – 1000mm |
Ưu điểm vận hành
Gala Fig. 4102 nổi bật với quy trình thử nghiệm áp lực nghiêm ngặt: thử vỏ (Shell) tại 24 Bar và thử kín (Seat) tại 17.6 Bar. Điều này mang lại sự an tâm tuyệt đối khi vận hành hệ thống trong điều kiện áp lực cao của Hệ Van Công Nghiệp. Tay gạt bằng thép carbon thiết kế chắc chắn giúp kỹ thuật viên thao tác đóng mở nhanh chóng với momen xoắn tối ưu.
- Vật liệu bi van SUS 304 siêu nhẵn giúp giảm thiểu lực ma sát, kéo dài tuổi thọ cho đệm PTFE.
- Trục van bằng inox 420 chịu lực tốt, đảm bảo không bị biến dạng khi vận hành ở áp suất tối đa 16 Bar.
- Khả năng chịu nhiệt ổn định từ -10°C đến 120°C, phù hợp cho cả hệ thống nước lạnh và nước nóng trung tâm.
Thiết kế thân hai mảnh giúp việc bảo trì và thay thế linh kiện bên trong lòng van trở nên đơn giản hơn, giảm thiểu thời gian dừng máy. Lớp sơn phủ bảo vệ chất lượng cao giúp thân gang không bị oxy hóa dưới tác động của môi trường lắp đặt ẩm thấp trong Hệ Van Công Nghiệp. Gala Fig. 4102 là minh chứng cho sự kết hợp giữa độ bền truyền thống và tiêu chuẩn kỹ thuật hiện đại.
Phạm vi ứng dụng
Van bi gang Gala Fig. 4102 được ứng dụng rộng rãi trong các trạm bơm tăng áp, hệ thống giải nhiệt Chiller và hạ tầng cấp thoát nước sạch. Với khả năng vận hành tin cậy, sản phẩm cũng xuất hiện phổ biến trong các mạng lưới phòng cháy chữa cháy (PCCC) của tòa nhà và nhà xưởng. Đây là giải pháp chốt chặn lưu chất hiệu quả, nâng tầm giá trị vận hành cho Hệ Van Công Nghiệp.
Nhờ tiêu chuẩn mặt bích đa dạng (PN16, JIS 10K, Class 125), van dễ dàng thay thế cho các dòng van cũ mà không cần thay đổi cấu trúc đường ống. Tại các khu công nghiệp, model này được tin dùng nhờ vật liệu gang EN-JL1040 có độ bền cao và chi phí đầu tư vô cùng hợp lý. Hệ Van Công Nghiệp luôn ưu tiên sử dụng model 4102 cho các dự án yêu cầu tính ổn định lâu dài.
Sản phẩm không chỉ đảm bảo độ kín tuyệt đối mà còn tối ưu hóa năng lượng truyền dẫn nhờ thiết kế lòng van đồng nhất. Mọi đơn vị sản phẩm Gala Fig. 4102 đều đi kèm chứng chỉ chất lượng đầy đủ, sẵn sàng đồng hành cùng các công trình trọng điểm. Chúng tôi cam kết mang lại giải pháp thiết bị chuẩn xác, góp phần kiến tạo nên một Hệ Van Công Nghiệp bền vững và chuyên nghiệp.
Lưu ý lắp đặt
Khi lắp đặt van Fig. 4102, cần kiểm tra kỹ bề mặt mặt bích và sử dụng gioăng đệm phù hợp để đảm bảo độ kín khít cho Hệ Van Công Nghiệp. Các bu lông kết nối cần được siết đều tay theo hình sao để lực ép được phân bổ đồng đều lên thân van, tránh hiện tượng lệch tâm. Chú ý hướng lắp đặt sao cho tay gạt thuận tiện cho việc thao tác đóng ngắt khẩn cấp khi xảy ra sự cố.
Đối với các size van lớn từ DN150 trở lên, nên trang bị thêm hệ thống giá đỡ ống để giảm thiểu trọng lực và ứng suất tác động lên thân van gang. Việc vận hành đóng mở định kỳ 3 tháng một lần sẽ giúp các bộ phận làm kín luôn ở trạng thái tốt nhất trong Hệ Van Công Nghiệp. Tuân thủ các thông số áp suất và nhiệt độ từ datasheet là điều kiện tiên quyết để van vận hành bền bỉ vĩnh cửu.
Chúng tôi cung cấp dòng van bi gang Gala Fig. 4102 chính hãng với sự hỗ trợ kỹ thuật tận tâm cho mọi quy mô dự án. Mỗi chiếc van là một lời cam kết về chất lượng và sự an toàn cho hạ tầng kỹ thuật của quý khách. Hãy liên hệ ngay với Hệ Van Công Nghiệp để nhận báo giá chi tiết và tham khảo các giải pháp tối ưu nhất cho hệ thống đường ống dẫn của bạn.
