Giới thiệu chung

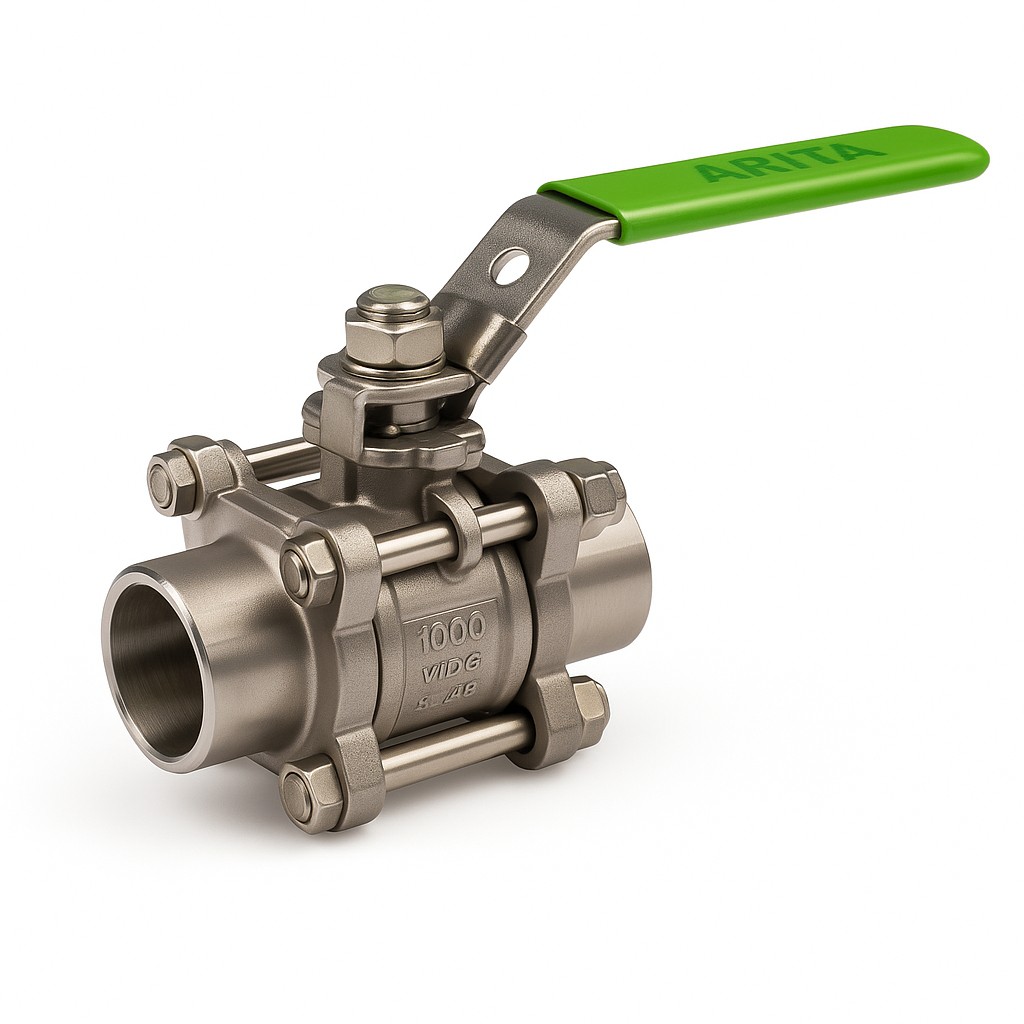

Van bi inox Arita ARV-100BW-3PC là dòng thiết bị khóa dòng chảy kết nối hàn đối đầu (Butt Weld) chuyên dụng.
Cấu tạo thân rời ba mảnh (3-Piece Body) cho phép kỹ thuật viên nhấc phần thân trung tâm ra để bảo trì mà không cần xả mối hàn ống.
Sản phẩm là thành phần cốt lõi trong Hệ Van Công Nghiệp, đáp ứng các tiêu chuẩn khắt khe về độ kín và an toàn áp suất.
Sản phẩm vận hành bền bỉ với định mức áp lực 1000 PSI W.O.G, phù hợp cho các môi trường lưu chất có áp suất và nhiệt độ cao.
Thiết kế lỗ bi xuyên tâm (Full Port) giúp dòng chảy đạt lưu lượng tối đa, triệt tiêu hoàn toàn hiện tượng sụt áp khi đi qua van.
ARV-100BW-3PC khẳng định uy tín của thương hiệu Arita Malaysia trong việc cung cấp giải pháp kiểm soát lưu chất cho Hệ Van Công Nghiệp.
Thiết bị sở hữu tay gạt tích hợp chốt khóa an toàn, giúp cố định vị trí đóng/mở và ngăn ngừa các thao tác can thiệp ngoài ý muốn.
Trục van thiết kế chống bung (Blow-out proof) đảm bảo an toàn tuyệt đối cho hệ thống và nhân sự vận hành tại công trường.
Sự kết hợp giữa kết nối hàn vĩnh cửu và thân rời linh hoạt mang lại hiệu năng sử dụng vượt trội cho mọi hạ tầng đường ống Inox.
Vật liệu chế tạo
Hệ thống linh kiện của ARV-100BW-3PC được đúc từ các mác thép không gỉ chất lượng như SS304 hoặc SS316 (CF8/CF8M).
Vật liệu inox đặc chủng giúp thiết bị kháng lại mọi sự xâm thực từ axit, kiềm và các tác nhân oxy hóa mạnh mẽ nhất.
Mọi chi tiết cấu thành đều bám sát tiêu chuẩn vật lý nghiêm ngặt, đảm bảo tuổi thọ vĩnh cửu trong môi trường Hệ Van Công Nghiệp.

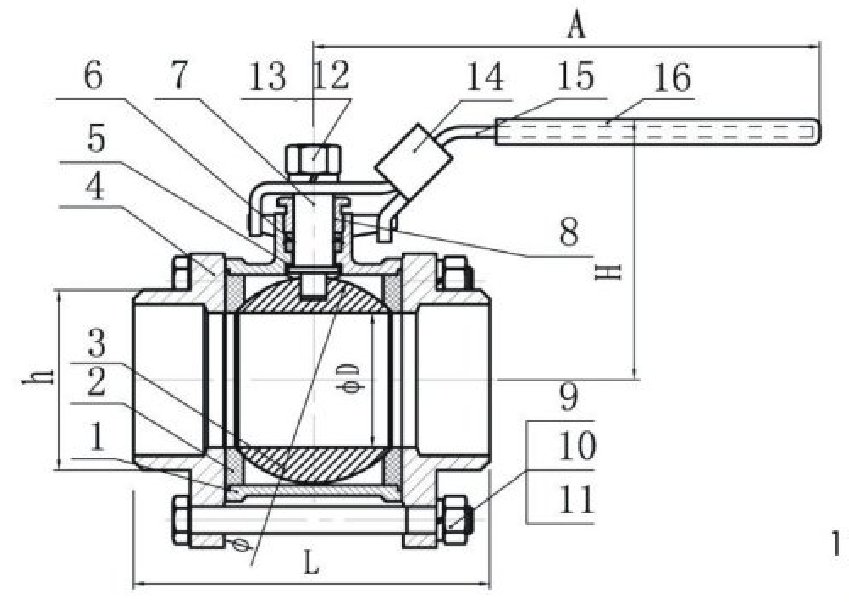

| Bộ phận | Vật liệu (Material) | Lợi ích kỹ thuật |
|---|---|---|
| Thân & Nắp hàn | Inox 304 / 316 | Chịu áp 69 Bar, mối hàn đồng nhất |
| Bi chặn (Ball) | SUS 304 / 316 | Gia công bóng gương, chống mài mòn |
| Vòng đệm (Seat) | PTFE / R-PTFE | Chịu nhiệt 180°C, làm kín tuyệt đối |
| Bulong liên kết | Thép không gỉ 304 | Cố định 3 mảnh thân chắc chắn |
Kích thước & Ứng dụng
Arita ARV-100BW-3PC cung cấp dải kích cỡ nối hàn đối đầu rộng lớn từ DN6 đến DN100 (tương ứng phi 10mm đến 114mm).
Kiểu nối hàn BW tạo ra sự đồng nhất tuyệt đối về cấu trúc, loại bỏ hoàn toàn rủi ro rò rỉ tại các điểm kết nối trong Hệ Van Công Nghiệp.
Sản phẩm mang lại tính bền vững cao cho các đường ống dẫn khí tinh khiết, dung môi và các hệ thống hóa dầu phức tạp.
Thiết kế 3 mảnh cho phép tháo rời nhanh chóng để thay thế gioăng đệm mà không cần cắt bỏ mối hàn cố định tại hai đầu nắp.
Điều này giúp bảo vệ hệ thống khỏi việc thi công hàn lại nhiều lần, tiết kiệm chi phí vật tư và giảm thời gian dừng máy bảo trì.
Dưới đây là bảng tra cứu kích thước ống phi thực tế phù hợp cho dòng van bi inox nối hàn đối đầu ARV-100BW-3PC:
| Kích thước (DN) | Ống phi (mm) | Kích thước (Inch) | Khu vực lắp đặt |
|---|---|---|---|
| DN6 – DN20 | 10mm – 27mm | 1/8″ – 3/4″ | Nhánh dẫn khí tinh khiết, hóa chất phòng Lab |
| DN25 – DN50 | 34mm – 60mm | 1″ – 2″ | Dây chuyền thực phẩm, bồn chứa hóa chất |
| DN65 – DN100 | 76mm – 114mm | 2.1/2″ – 4″ | Trục dẫn hơi nóng, khí nén cao áp nhà máy |
Ưu điểm vận hành
ARV-100BW-3PC sở hữu khả năng vận hành ổn định bền bỉ nhờ thiết kế bi van xuyên tâm không gây hiện tượng xoáy dòng.
Bề mặt inox được xử lý mịn màng giúp ngăn ngừa sự tích tụ tạp chất và mảng bám, bảo vệ độ sạch tối đa cho lưu chất lưu thông.
Sản phẩm là lựa chọn kinh tế hàng đầu để nâng cao hiệu quả quản trị dòng chảy dài hạn trong Hệ Van Công Nghiệp hiện đại.
- Kiểu nối hàn BW tạo ra mối liên kết kín vĩnh cửu, chịu được rung động cơ học và sốc nhiệt cực tốt.
- Tay gạt bọc nhựa dày giúp cách nhiệt hiệu quả và mang lại cảm giác vận hành chắc chắn cho kỹ thuật viên.
- Kết cấu 3 mảnh tháo rời linh hoạt giúp vệ sinh lòng van đơn giản mà không làm ảnh hưởng cấu trúc đường ống.
Thiết bị hoạt động cực kỳ tin cậy trong các môi trường yêu cầu tốc độ dòng chảy nhanh và tần suất đóng mở liên tục hàng ngày.
Đệm PTFE cao cấp duy trì momen xoắn thấp, giúp bảo vệ trục van khỏi sự mài mòn cơ học trong suốt vòng đời sử dụng lâu dài.
ARV-100BW-3PC là minh chứng cho giải pháp kiểm soát lưu chất chuyên nghiệp và an toàn tuyệt đối của Hệ Van Công Nghiệp.
Phạm vi ứng dụng
Van bi inox ARV-100BW-3PC được tin dùng trong các nhà máy lọc dầu, hóa dầu và sản xuất khí công nghiệp bão hòa.
Sản phẩm đóng vai trò khóa chặn quan trọng tại các bồn chứa dung môi, hệ thống xử lý nước và trục dẫn hơi nóng áp lực cao.
Tại các dây chuyền sản xuất vi mạch hoặc dược phẩm, dòng van này là lựa chọn ưu tiên nhờ tính sạch và kháng ăn mòn vượt trội.
Với chất liệu Inox 316 ưu việt, ARV-100BW-3PC là khắc tinh của môi trường nước biển và các môi trường xâm thực mặn nồng độ cao.
Khả năng bảo trì mà không cần cắt mối hàn giúp doanh nghiệp kiểm soát hạ tầng kỹ thuật một cách an toàn và tối ưu chi phí đầu tư.
Hệ Van Công Nghiệp luôn sẵn sàng mang đến những giải pháp đột phá, góp phần vào sự vững bền của mọi công trình kỹ thuật.
Lưu ý lắp đặt
Khi thi công hàn đối đầu, bắt buộc phải tháo phần thân giữa chứa bi van ra ngoài để tránh nhiệt hàn làm biến dạng gioăng đệm.
Mối hàn BW yêu cầu thợ hàn có tay nghề cao để đảm bảo độ ngấu đồng nhất giữa thân van và đường ống inox dẫn lưu chất thực tế.
Sau khi hoàn tất việc hàn hai đầu nắp, cần chờ nguội hoàn toàn mới lắp lại phần thân giữa và siết bulong theo trình tự đối xứng.
Thực hiện kiểm tra độ kín tại các vị trí tiếp giáp giữa 3 mảnh thân sau khi lắp ráp lại để đảm bảo không rò rỉ áp suất vận hành.
Định kỳ thực hiện chu kỳ đóng mở van để ngăn chặn hiện tượng bi bị bó kẹt do tích tụ mạt kim loại lâu ngày trong lòng ống dẫn.
Việc tuân thủ đúng quy trình lắp đặt chuyên sâu sẽ giúp van phát huy tối đa tuổi thọ và hiệu quả trong hạ tầng Hệ Van Công Nghiệp.
