Giới thiệu chung

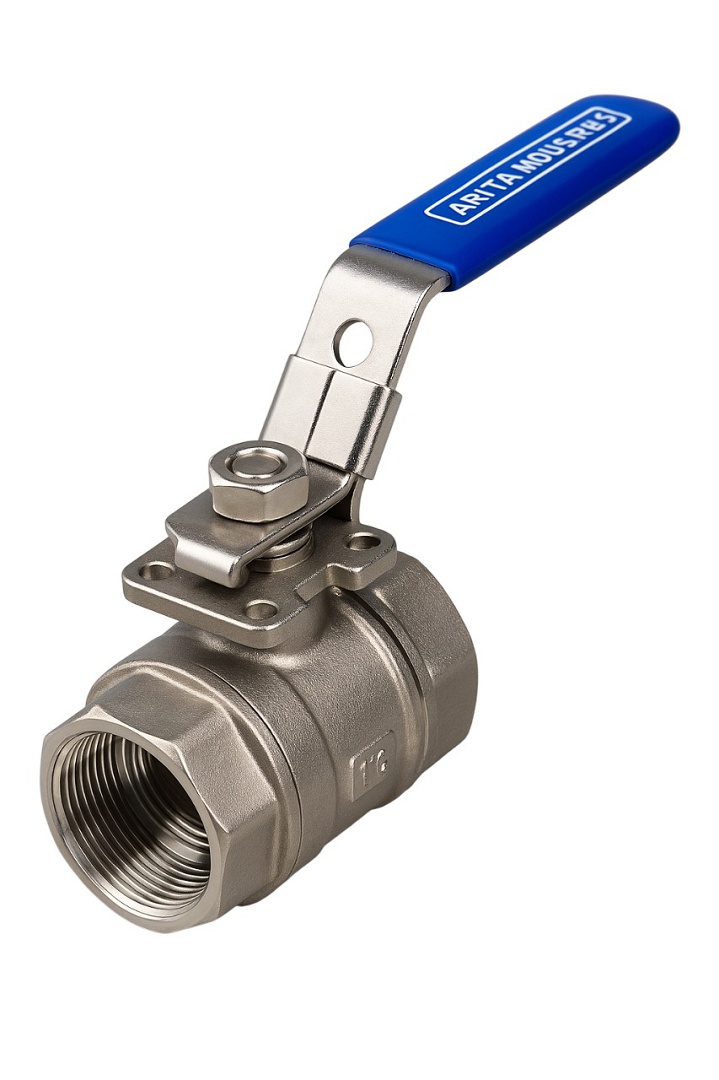

Van bi inox Arita ARV-100SE-2PC là dòng thiết bị khóa dòng chảy có kết cấu thân rời hai mảnh (2-Piece Body).
Sản phẩm thuộc phân khúc cao cấp trong Hệ Van Công Nghiệp, cho phép tháo lắp và kiểm tra linh kiện bên trong dễ dàng.
Với thiết kế lỗ bi xuyên tâm (Full Port), van đảm bảo lưu lượng đi qua đạt mức tối đa mà không gây cản trở áp suất.
Sản phẩm được chế tạo bằng công nghệ đúc chính xác, đạt tiêu chuẩn áp lực vận hành lên đến 1000 PSI W.O.G.
Vật liệu inox đặc chủng giúp thiết bị đứng vững trước các tác nhân ăn mòn hóa học mạnh mẽ nhất hiện nay.
ARV-100SE-2PC khẳng định vị thế là chốt chặn tin cậy cho các dây chuyền sản xuất hiện đại trong Hệ Van Công Nghiệp.
Model này tích hợp tay gạt có chốt khóa an toàn, ngăn chặn các hành vi điều chỉnh dòng chảy ngoài ý muốn.
Trục van được gia cố theo cơ chế chống bung, bảo vệ an toàn cho hệ thống ngay cả khi áp suất tăng cao đột ngột.
Đây là giải pháp kiểm soát dòng chảy thông minh, kết hợp hài hòa giữa độ bền cơ học và tính tiện dụng vận hành.
Vật liệu chế tạo
Hệ thống vật liệu của ARV-100SE-2PC được tối ưu hóa để làm việc trong môi trường nhiệt độ biến thiên khắc nghiệt.
Sự phối hợp giữa thép không gỉ CF8M và đệm kín Teflon gia cường giúp van duy trì độ kín khít tuyệt đối.
Mỗi chi tiết cấu thành đều bám sát các tiêu chuẩn vật liệu khắt khe nhất của Hệ Van Công Nghiệp toàn cầu.
| Bộ phận chi tiết | Chất liệu (Material) | Ưu điểm kỹ thuật |
|---|---|---|
| Thân & Nắp van | Inox 304 / 316 | Chống rỉ sét, chịu áp 69 Bar |
| Bi chặn (Ball) | SUS 304 / 316 | Gia công bóng, lưu thông Full Port |
| Vòng đệm (Seat) | PTFE / R-PTFE | Chịu nhiệt 180°C, kín hoàn hảo |
| Gioăng trục | PTFE | Ngăn rò rỉ cổ van, vận hành êm |
Kích thước & Ứng dụng
Arita ARV-100SE-2PC cung cấp dải kích cỡ nối ren linh hoạt từ DN15 đến DN50, bám sát các chuẩn hạ tầng kỹ thuật.
Kiểu kết nối ren tiêu chuẩn giúp thiết bị dễ dàng tích hợp vào các vị trí yêu cầu sự gọn nhẹ nhưng vẫn đảm bảo lưu lượng.
Sản phẩm mang lại sự linh hoạt tối đa cho công tác lắp đặt và nâng cấp hạ tầng trong Hệ Van Công Nghiệp.
Việc sử dụng thiết kế Full Port giúp van có chỉ số lưu lượng cao hơn hẳn so với các dòng van bi lỗ thu hẹp.
Điều này giúp giảm tải cho hệ thống máy bơm và tối ưu hóa năng lượng vận hành cho toàn bộ dây chuyền sản xuất.
Dưới đây là bảng tra cứu quy đổi kích thước ống phi tương ứng cho dòng van bi inox ARV-100SE-2PC:
| Kích thước (DN) | Ống phi (mm) | Kích thước (Inch) | Khu vực lắp đặt |
|---|---|---|---|
| DN15 – DN20 | 21mm – 27mm | 1/2″ – 3/4″ | Nhánh cấp hóa chất, thiết bị y tế |
| DN25 – DN32 | 34mm – 42mm | 1″ – 1.1/4″ | Hệ thống nước sạch, bia rượu sạch |
| DN40 – DN50 | 49mm – 60mm | 1.1/2″ – 2″ | Trục dẫn dung môi, khí nén trung tâm |
Ưu điểm vận hành
ARV-100SE-2PC mang lại khả năng vận hành ổn định bền bỉ nhờ cấu trúc hai mảnh cho phép kiểm tra bi van định kỳ.
Bề mặt inox được xử lý mịn màng giúp ngăn ngừa sự tích tụ cặn bẩn, bảo vệ độ tinh khiết cho dòng lưu chất.
Sản phẩm là lựa chọn kinh tế hàng đầu để nâng cấp hiệu suất và tính an toàn cho Hệ Van Công Nghiệp.
- Cấu tạo hai thân giúp việc thay thế gioăng đệm đơn giản mà không cần thay mới toàn bộ thiết bị.
- Tay gạt bọc nhựa dày dặn giúp cách nhiệt tốt và tạo cảm giác chắc chắn khi thực hiện đóng mở.
- Áp suất thử nghiệm vỏ cực cao, đảm bảo không xảy ra sự cố nứt vỡ trong điều kiện khắc nghiệt.
Thiết bị hoạt động cực kỳ hiệu quả trong các môi trường có độ nhớt thấp và yêu cầu tốc độ dòng chảy nhanh.
Đệm PTFE cao cấp giúp van duy trì momen xoắn ổn định, giảm thiểu sự mài mòn trục trong suốt thời gian dài.
ARV-100SE-2PC là minh chứng cho sự chuyên nghiệp của thương hiệu Arita trong giải pháp Hệ Van Công Nghiệp.
Phạm vi ứng dụng
Van bi inox ARV-100SE-2PC ứng dụng rộng rãi trong ngành chế biến bia rượu, nước giải khát và hóa mỹ phẩm.
Sản phẩm đóng vai trò khóa chặn tại các bồn chứa dung môi, hệ thống xử lý nước thải và trạm nén khí cao áp.
Tại các dây chuyền dệt nhuộm, dòng van này là lựa chọn ưu tiên nhờ khả năng kháng ăn mòn hóa chất vượt trội.
Với chất liệu Inox 316 ưu việt, ARV-100SE-2PC là khắc tinh của môi trường nước biển và các dung dịch axit.
Khả năng bảo trì linh hoạt giúp doanh nghiệp kiểm soát hạ tầng kỹ thuật một cách an toàn và tiết kiệm chi phí nhất.
Hệ Van Công Nghiệp luôn sẵn sàng mang đến giải pháp đột phá, góp phần vào sự vững chắc của mọi công trình.
Lưu ý lắp đặt
Khi thi công ARV-100SE-2PC, kỹ thuật viên cần chú ý hướng lắp sao cho thuận tiện thao tác chốt khóa an toàn.
Sử dụng keo dán ren hoặc băng tan inox chuyên dụng để đảm bảo mối nối không bị rò rỉ dưới áp suất lớn.
Tuyệt đối không sử dụng mỏ lết trực tiếp lên thân van đúc để tránh trầy xước bề mặt bảo vệ của inox.
Trước khi đưa hệ thống vào hoạt động, cần sục rửa sạch các mạt kim loại còn sót lại để bảo vệ bi van.
Nên định kỳ thực hiện chu kỳ đóng mở ít nhất 3 tháng một lần để đảm bảo đệm làm kín không bị dính chặt.
Việc tuân thủ đúng quy trình lắp đặt sẽ giúp van phát huy tối đa tuổi thọ trong hạ tầng Hệ Van Công Nghiệp.
