Giới thiệu chung

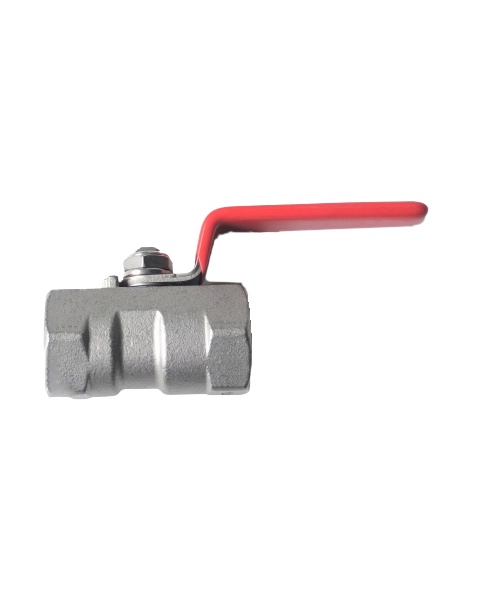

Van bi inox Toyo UZ-N 3550 là dòng thiết bị kiểm soát dòng chảy dạng tay gạt cao cấp, được chế tác từ thép không gỉ đúc (Cast Stainless Steel) tại Nhật Bản. Với thiết kế lỗ giảm (Reduced Bore), sản phẩm tối ưu hóa khả năng điều tiết lưu chất và giảm thiểu trọng lượng lắp đặt cho Hệ Van Công Nghiệp. Đây là giải pháp chốt chặn lý tưởng cho các môi trường có tính ăn mòn cao như hóa chất và nước thải.
Sản phẩm sở hữu khả năng chịu áp lực vận hành lên đến 600 PSI (tương đương 4.14 MPa), một chỉ số ấn tượng cho dòng van nối ren. Thiết bị bám sát tiêu chuẩn kết nối ren JIS B 0203, đảm bảo sự đồng bộ tuyệt đối khi tích hợp vào các hạ tầng kỹ thuật hiện đại của Hệ Van Công Nghiệp. Sự tinh tế trong gia công của Toyo Valve mang lại độ bền cơ học vượt trội và khả năng vận hành vĩnh cửu.
Điểm nhấn của model 3550 chính là sự đa dạng trong dải kích thước từ DN8 đến DN50 (1/4″ đến 2″), đáp ứng mọi nhu cầu lắp đặt thực tế. Với chứng chỉ chất lượng từ Nhật Bản, thiết bị đảm bảo an toàn tuyệt đối cho các quy trình sản xuất thực phẩm và dược phẩm. Trong Hệ Van Công Nghiệp, Toyo UZ-N 3550 là sự đầu tư mang tính chiến lược, giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì lâu dài.
Vật liệu chế tạo
Linh kiện của Toyo UZ-N 3550 được chế tác từ thép không gỉ SCS13A và SUS304 cao cấp, cho khả năng chống oxy hóa vượt trội trong Hệ Van Công Nghiệp. Hệ thống làm kín sử dụng vật liệu PTFE gia cường (Reinforced PTFE), giúp van chịu được tác động hóa học và duy trì độ kín khít 100%. Cấu trúc vật liệu này giúp thiết bị hoạt động ổn định ngay cả trong những môi trường khắc nghiệt nhất.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn kỹ thuật |
|---|---|---|
| Thân van (Body) | SCS13A | Thép không gỉ đúc cao cấp |
| Bi van (Ball) | SUS304 / SUS316 | Chống mài mòn, bề mặt nhẵn |
| Đệm kín (Seat) | Reinforced PTFE | Chịu hóa chất, kín tuyệt đối |
| Trục van (Stem) | SUS304 / SUS316 | Chịu lực momen xoắn cao |
Kích thước & Ứng dụng
Việc lựa chọn kích cỡ DN phù hợp giúp đảm bảo tốc độ dòng chảy và áp suất vận hành chuẩn xác cho Hệ Van Công Nghiệp. Model UZ-N 3550 cung cấp các thông số chiều dài L và chiều cao H được tối ưu hóa cho từng dải kích thước ống thực tế. Dưới đây là bảng quy đổi chi tiết giúp kỹ thuật viên dễ dàng lựa chọn thiết bị phù hợp cho đường ống dẫn:
| Kích cỡ (DN) | Ống phi (mm) | Ứng dụng điển hình |
|---|---|---|
| DN8 – DN15 | 13mm – 21mm | Nhánh dẫn hóa chất lab, khí nén sạch |
| DN20 – DN32 | 27mm – 42mm | Hệ thống lọc thực phẩm, dược phẩm |
| DN40 – DN50 | 49mm – 60mm | Trục dẫn nước thải, dung môi công nghiệp |
Ưu điểm vận hành
Tay gạt inox của Toyo 3550 được làm từ thép SUS430 chắc chắn, giúp thao tác đóng mở nhanh chóng và chính xác trong Hệ Van Công Nghiệp. Cấu trúc trục van tích hợp vòng đệm lò xo (Spring Washer) giúp duy trì áp lực nén lên gioăng PTFE, ngăn ngừa rò rỉ cổ van sau thời gian dài sử dụng. Điều này mang lại sự an tâm tuyệt đối cho các hệ thống vận hành liên tục 24/7.
- Áp suất thử nghiệm vỏ (Shell) đạt 6.2 MPa bằng nước, đảm bảo an toàn tối đa khi quá tải áp suất.
- Bi van bằng thép không gỉ SUS304/SUS316 siêu nhẵn giúp giảm ma sát, kéo dài tuổi thọ bộ đệm.
- Thiết kế lỗ giảm giúp kiểm soát tốc độ dòng chảy êm ái, hạn chế tiếng ồn trong Hệ Van Công Nghiệp.
Sản phẩm chịu được áp lực khí nén (Air) ở mức 0.6 MPa, phù hợp cho các hệ thống tự động hóa và điều khiển chính xác. Việc tích hợp nhiều lớp đệm trục (Stem Seal/Thrust Washer) bằng PTFE gia cường giúp van hoạt động bền bỉ mà không cần bảo trì thường xuyên. Toyo UZ-N 3550 chính là giải pháp kỹ thuật tinh hoa từ Nhật Bản dành cho Hệ Van Công Nghiệp.
Phạm vi ứng dụng
Van bi inox Toyo 3550 là lựa chọn số một cho các nhà máy xử lý hóa chất, dệt nhuộm và sản xuất giấy nhờ vật liệu SCS13A chống ăn mòn. Sản phẩm cũng được ứng dụng rộng rãi trong các hệ thống nước nóng trung tâm, hơi bão hòa thấp áp tại các tòa nhà cao tầng. Khả năng chịu áp 600 WOG giúp thiết bị vận hành tin cậy trong các đường ống dẫn dầu thủy lực của Hệ Van Công Nghiệp.
Tại các nhà máy bia, rượu và giải khát, dòng van này bảo vệ độ tinh khiết của lưu chất nhờ vật liệu inox sạch và đệm PTFE an toàn vệ sinh. Sự đa dạng về kích cỡ từ DN8 đến DN50 giúp chủ đầu tư dễ dàng đồng bộ hóa vật tư cho toàn bộ mạng lưới đường ống kỹ thuật. Hệ Van Công Nghiệp luôn sẵn sàng cung cấp model 3550 cho các dự án yêu cầu tiêu chuẩn kỹ thuật khắt khe nhất.
Với uy tín từ Toyo Valve Co., Ltd, model UZ-N bảo vệ hệ thống khỏi các rủi ro rò rỉ và lãng phí tài nguyên một cách chuyên nghiệp. Sản phẩm đạt đầy đủ các tiêu chuẩn kiểm tra áp lực Seat và Shell theo quy trình nghiêm ngặt của Nhật Bản. Hệ Van Công Nghiệp cam kết mang lại giá trị vĩnh cửu thông qua những dòng van inox đẳng cấp như Toyo 3550.
Lưu ý lắp đặt
Khi lắp đặt Toyo 3550, cần vệ sinh sạch sẽ đầu ren ống để tránh mạt kim loại làm trầy xước bề mặt bi van và đệm làm kín. Sử dụng vật liệu làm kín ren phù hợp với tính chất hóa học của lưu chất để đảm bảo độ kín tuyệt đối cho Hệ Van Công Nghiệp. Chú ý hướng lắp đặt sao cho tay gạt không bị vật cản, thuận tiện cho thao tác đóng ngắt khẩn cấp.
Nên thực hiện kiểm tra định kỳ momen đóng mở để phát hiện sớm các dấu hiệu tích tụ cặn bẩn hoặc mài mòn đệm trục. Đối với môi trường nhiệt độ cao, cần tuân thủ các thông số áp suất cho phép để duy trì tuổi thọ cho các vòng đệm PTFE trong Hệ Van Công Nghiệp. Việc tuân thủ quy trình lắp đặt chuyên nghiệp từ datasheet sẽ giúp van phát huy tối đa công năng và bền bỉ theo năm tháng.
Sản phẩm Toyo UZ-N 3550 do chúng tôi cung cấp luôn đi kèm đầy đủ chứng từ xuất xứ Nhật Bản và hỗ trợ kỹ thuật tận tâm. Mỗi chiếc van là một lời cam kết về chất lượng và sự an toàn cho hạ tầng kỹ thuật của quý khách. Hãy liên hệ ngay để nhận báo giá chi tiết và các giải pháp tối ưu nhất cho Hệ Van Công Nghiệp bền vững.
