Giới thiệu chung về Van bi thép 2 mảnh ETM Series PN25

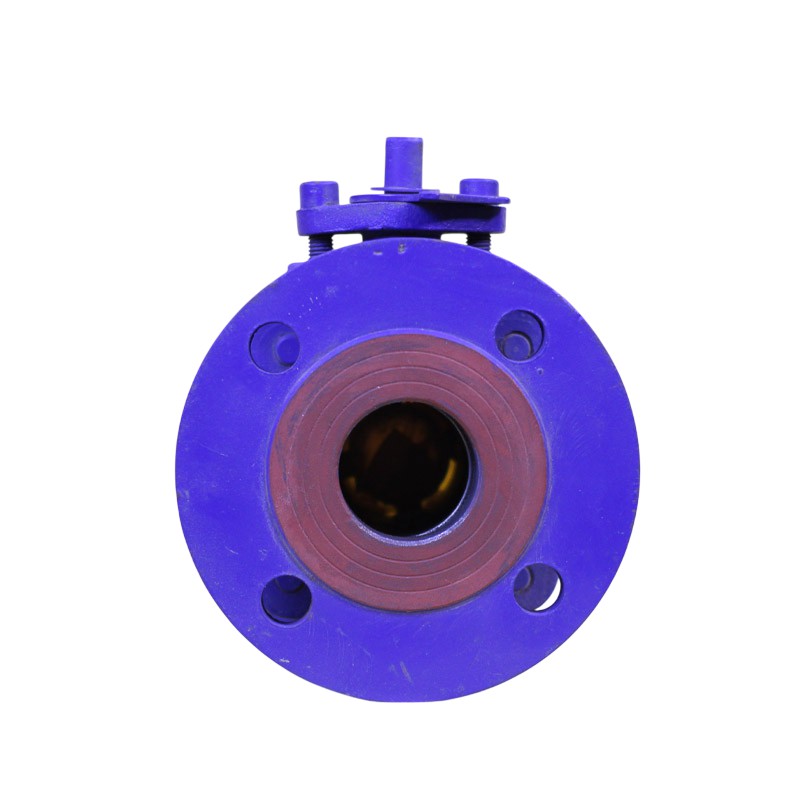

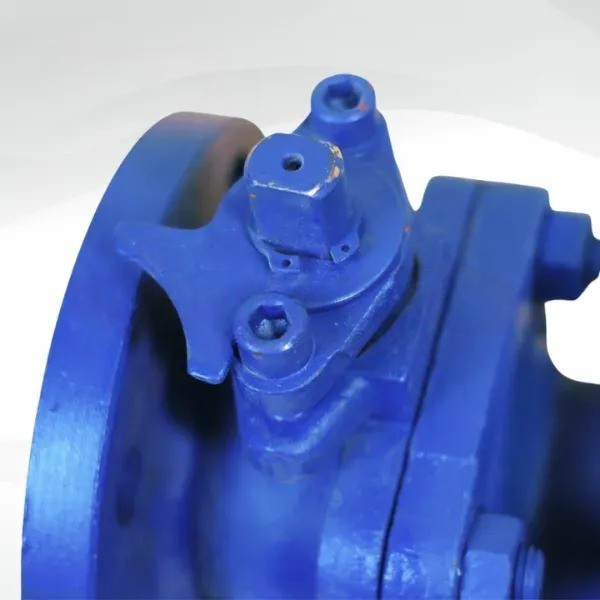

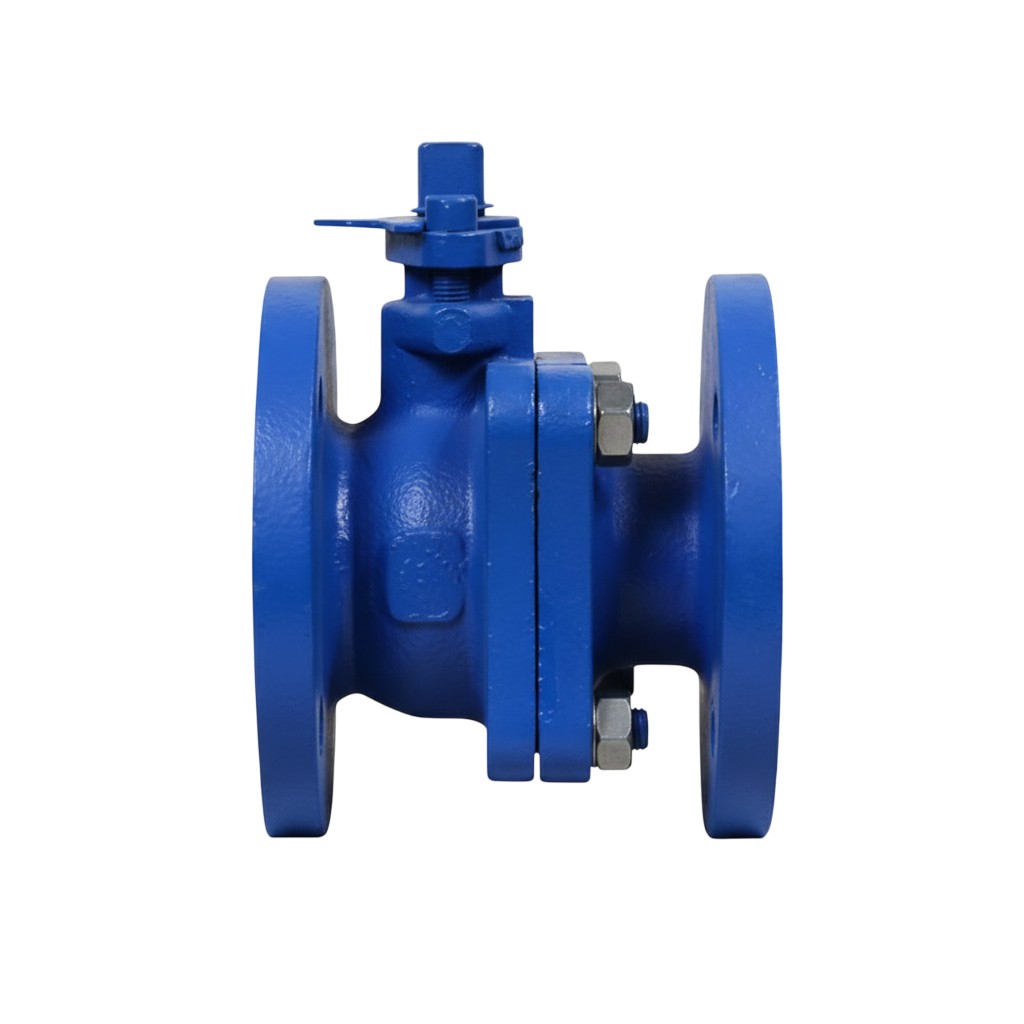

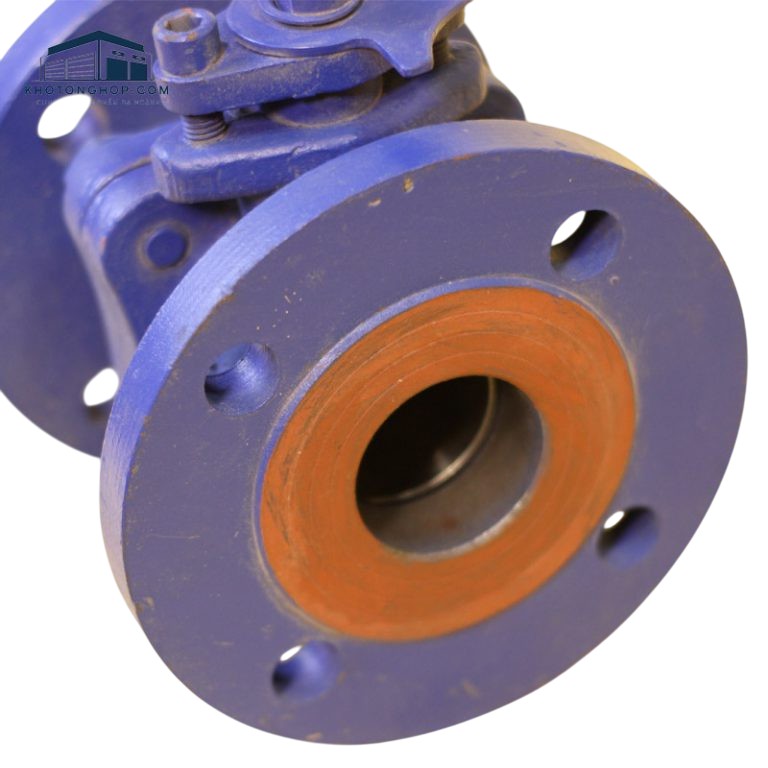

Van bi thép 2 mảnh nối bích ETM (Series ETM PN25) là dòng van chặn cao cấp được thiết kế để chịu áp lực cao và môi trường làm việc khắc nghiệt. Với cấu tạo từ thép đúc (Cast Steel) chắc chắn, sản phẩm này là lựa chọn tối ưu cho các hệ thống dẫn dầu, khí nén và hơi nóng trong Hệ Van Công Nghiệp. Xuất xứ từ các nhà máy hiện đại tại Trung Quốc, ETM mang đến giải pháp cân bằng hoàn hảo giữa hiệu năng vận hành và chi phí đầu tư.
Sản phẩm sở hữu dải kích thước từ DN15 đến DN80, phù hợp cho các đường ống dẫn trung bình và nhỏ yêu cầu tính an toàn cao. Với định mức áp suất PN25 (2.5 MPa), van bi ETM vượt trội hơn các dòng van gang thông thường, đảm bảo khả năng chống chịu va đập thủy lực và độ bền cơ học ấn tượng. Trong Hệ Van Công Nghiệp, dòng Series ETM PN25 được các kỹ sư tin dùng nhờ thiết kế hai thân (2-Piece) giúp tối ưu hóa độ kín và độ bền của thân van.
Thiết kế dạng Full Bore của van cho phép dòng chảy lưu thông tối đa, giảm thiểu tổn thất áp suất trên đường ống. Kết nối mặt bích tiêu chuẩn giúp việc lắp đặt và thay thế trở nên nhanh chóng, chính xác. Đây là sản phẩm nòng cốt giúp đảm bảo sự ổn định cho các hệ thống kỹ thuật yêu cầu tiêu chuẩn áp suất khắt khe.
Thông số vật liệu và Đặc điểm kỹ thuật
Thân van được đúc từ thép carbon chất lượng cao (thường là WCB), giúp thiết bị có khả năng chịu nhiệt độ lên đến 400°C (tùy thuộc vào loại gioăng làm kín). Việc sử dụng bi van bằng inox bên trong thân thép giúp ngăn ngừa hiện tượng kẹt van do gỉ sét và tăng tuổi thọ đóng mở. Trong Hệ Van Công Nghiệp, sự kết hợp vật liệu này mang lại độ tin cậy tuyệt đối cho người vận hành.
| Bộ phận chi tiết | Vật liệu cấu tạo | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (2 mảnh) | Thép đúc (ASTM A216 WCB) | Chịu áp PN25, chịu va đập tốt |
| Bi van (Ball) | Inox 304 / Inox 316 | Bề mặt siêu nhẵn, chống mài mòn |
| Gioăng làm kín | PTFE / Graphite | Kín tuyệt đối, chịu nhiệt độ cao |
| Trục van (Stem) | Inox 410 / 304 | Thiết kế chống bung (Anti-blow out) |
Kích thước và Tiêu chuẩn kết nối
Dòng ETM Series PN25 được thiết kế bám sát các tiêu chuẩn mặt bích DIN hoặc EN, giúp đồng bộ hóa dễ dàng với hạ tầng đường ống tại Việt Nam. Bảng dưới đây mô tả dải kích thước DN15-DN80 phổ biến trong Hệ Van Công Nghiệp:
| Kích cỡ (DN) | Ống Phi (mm) | Áp lực (PN) | Kiểu kết nối |
|---|---|---|---|
| DN15 – DN25 | 21 – 34 mm | PN25 | Mặt bích (Flanged) |
| DN32 – DN50 | 42 – 60 mm | PN25 | Mặt bích (Flanged) |
| DN65 – DN80 | 76 – 90 mm | PN25 | Mặt bích (Flanged) |
Ưu điểm nổi bật của van bi thép ETM
Van bi thép ETM nổi bật với khả năng làm việc ổn định dưới áp suất 25 Bar mà không gây rò rỉ. Phần tay gạt dài, chắc chắn giúp thao tác đóng mở trở nên nhẹ nhàng hơn đối với các size lớn như DN80. Trong Hệ Van Công Nghiệp, dòng van này được đánh giá cao nhờ lớp sơn phủ epoxy chất lượng cao giúp bảo vệ thân thép khỏi sự oxy hóa từ môi trường bên ngoài.
- Chịu được nhiệt độ và áp suất vượt trội so với dòng van gang và van đồng.
- Cấu tạo 2 thân giúp dễ dàng kiểm tra và bảo trì các bộ phận bên trong.
- Hệ số an toàn cao, giảm thiểu rủi ro nứt vỡ thân van khi xảy ra hiện tượng búa nước.
Ứng dụng trong thực tế
Van bi thép ETM PN25 là lựa chọn hàng đầu cho các hệ thống lò hơi, trạm bơm xăng dầu, hệ thống phòng cháy chữa cháy và đường ống dẫn khí hóa lỏng. Nhờ tính bền bỉ của vật liệu thép WCB, sản phẩm này đảm bảo an toàn vận hành 24/7 cho các nhà máy sản xuất công nghiệp nặng. Hệ Van Công Nghiệp cung cấp dòng van ETM với đầy đủ chứng từ CO/CQ, cam kết chất lượng chuẩn nhà máy Trung Quốc.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van mặt bích ETM PN25, cần chú ý siết đều các bu lông theo hình đối xứng để tránh làm lệch tâm mặt bích gây rò rỉ lưu chất. Nên sử dụng gioăng đệm kim loại hoặc graphite chịu nhiệt để phát huy tối đa khả năng chịu nhiệt của thân thép. Bảo trì định kỳ 6 tháng một lần bằng cách tra dầu mỡ vào trục van sẽ giúp Hệ Van Công Nghiệp của bạn luôn vận hành trơn tru nhất.
