Tổng quan sản phẩm

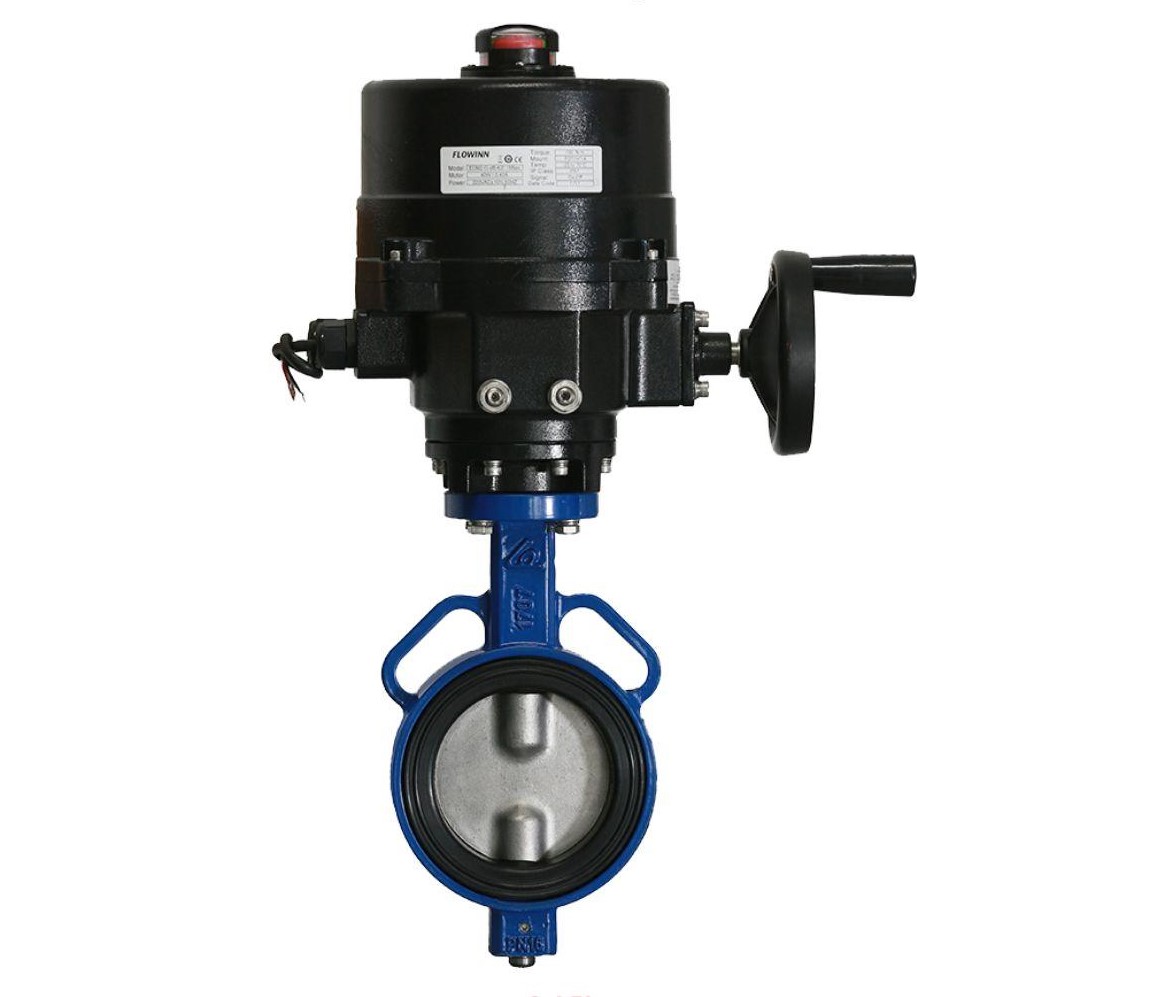

Trong kỷ nguyên tự động hóa hạ tầng, van bướm động cơ điện Shinyi EFMB là giải pháp kỹ thuật cao cấp nhất thuộc hệ van điều khiển thông minh. Với xuất xứ từ Việt Nam, sản phẩm kết hợp giữa cấu trúc van mặt bích chắc chắn và bộ truyền động điện (Electric Actuator), giúp vận hành hệ thống từ xa mà không cần lực tay.
Thiết kế hai mặt bích (Double Flanged) giúp van đạt độ ổn định tối đa trên đường ống, chịu được áp lực lớn và rung chấn tốt hơn các dòng Wafer. Đây là thiết bị chiến lược cho các nhà máy xử lý nước hiện đại, hệ thống HVAC trung tâm và các dây chuyền sản xuất yêu cầu điều tiết lưu lượng tự động hóa hoàn toàn.
Mặc dù thường dùng trong công nghiệp, EFMB còn được ứng dụng đặc biệt trong hệ van PCCC cho các vị trí yêu cầu kích hoạt đóng ngắt từ phòng điều khiển. Việc điều khiển bằng động cơ giúp rút ngắn thời gian phản ứng và đảm bảo sự vận hành chính xác trong các tình huống cứu hỏa khẩn cấp.
Cấu tạo động cơ

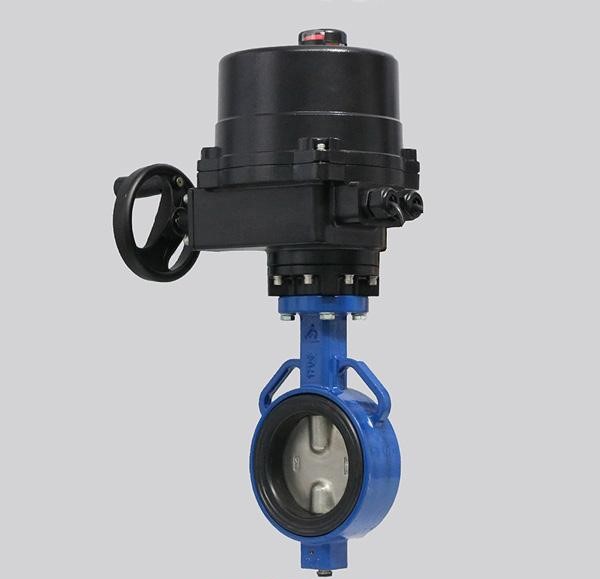

Van bướm Shinyi EFMB bao gồm hai phần chính: thân van hai mặt bích chịu lực và bộ truyền động điện đạt tiêu chuẩn bảo vệ IP67. Động cơ điện sử dụng nguồn 24V, 220V hoặc 380V tùy chọn, tích hợp cơ chế ngắt hành trình tự động để bảo vệ van và hệ thống điện khỏi hiện tượng quá tải.
| Bộ phận | Vật liệu & Thông số |
|---|---|
| Thân van | Gang cầu ASTM A536 / EN GJS 500-7 |
| Đĩa van (Lá) | Thép không gỉ AISI 351 CF8 / CF8M |
| Vòng đệm (Seat) | Cao su EPDM / NBR kín khít 100% |
| Bộ truyền động | Động cơ điện (Electric Actuator) tiêu chuẩn IP67 |
| Chế độ tay | Vô lăng phụ trợ (Manual Override) khi mất điện |
| Xuất xứ | Việt Nam (Shinyi Valve) |
Kích cỡ DN50-DN300
Dòng van bướm EFMB tập trung vào dải kích thước tối ưu từ DN50 đến DN300, đảm bảo lực momen xoắn của động cơ luôn vận hành ổn định và chính xác. Các thông số kích thước mặt bích được thiết kế đồng bộ theo tiêu chuẩn PN10 và PN16, giúp việc lắp đặt và bảo trì trở nên thuận tiện.
Việc giới hạn dải kích thước đến DN300 giúp bộ truyền động điện duy trì được hiệu suất đóng mở nhanh và giảm thiểu rủi ro quá tải motor. Chiều dài thân van (L) được thiết kế theo tiêu chuẩn quốc tế, giúp tối ưu hóa không gian lắp đặt tại các cụm máy bơm và trạm điều khiển trung tâm.
Mọi sản phẩm EFMB đều trải qua quy trình kiểm tra kép: thử nghiệm áp suất thủy tĩnh cho thân van và kiểm tra hành trình đóng mở cho động cơ điện. Điều này đảm bảo mỗi đơn vị sản phẩm khi xuất xưởng đều đạt độ tin cậy tuyệt đối, sẵn sàng tích hợp vào hệ thống điều khiển tự động.

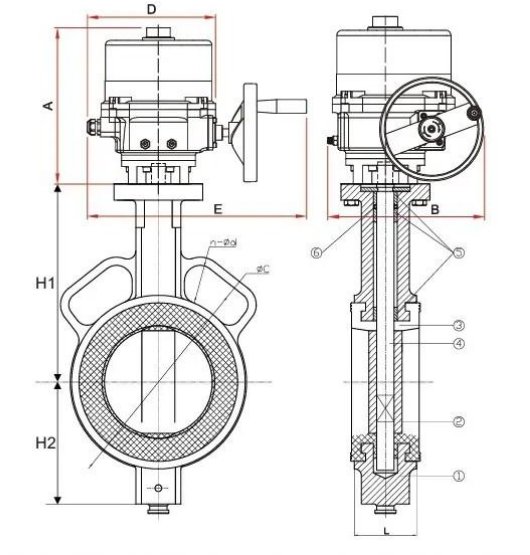

| Kích cỡ (DN) | Model | L (mm) | Nguồn điện sử dụng |
|---|---|---|---|
| 50 – 100 | EFMB-0050 đến 0100 | 108 – 127 | 24V / 220V AC/DC |
| 125 – 200 | EFMB-0125 đến 0200 | 140 – 152 | 220V / 380V AC |
| 250 – 300 | EFMB-0250 đến 0300 | 165 – 178 | 220V / 380V AC |
Ứng dụng tự động
Trong công nghiệp, Shinyi EFMB ứng dụng hiệu quả tại các nhà máy bia, thực phẩm và các hệ thống xử lý nước thải tập trung. Khả năng điều khiển từ xa thông qua tín hiệu 4-20mA hoặc On/Off giúp chủ đầu tư dễ dàng vận hành hệ thống mà không cần sự can thiệp trực tiếp của con người.
Đối với hệ van PCCC, thiết bị này là lựa chọn tối ưu cho các vị trí cần cô lập nhanh khu vực cháy hoặc xả tràn tự động từ xa. Động cơ điện tích hợp công tắc hành trình cho phép gửi tín hiệu phản hồi chính xác về trạng thái van, giúp trung tâm điều khiển luôn nắm bắt được tình hình hệ thống.

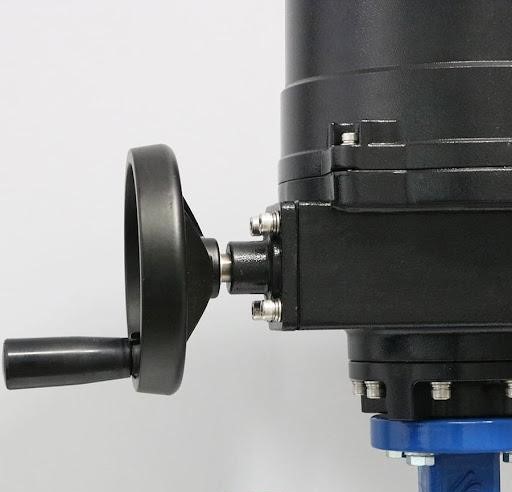

Ngoài ra, van còn được trang bị vô lăng phụ trợ (Manual Override) giúp vận hành thủ công trong trường hợp sự cố mất điện đột ngột. Sự linh hoạt này kết hợp với độ bền vật liệu Việt Nam giúp EFMB trở thành giải pháp an toàn và kinh tế cho các hạ tầng thông minh hiện nay.
Tiêu chuẩn tin cậy
Mọi dòng van bướm động cơ điện Shinyi đều được sản xuất và lắp ráp trên dây chuyền hiện đại tại Việt Nam, đạt các tiêu chuẩn về an toàn điện kỹ thuật. Thân gang cầu ASTM A536 và đĩa inox mài nhẵn giúp dòng chảy lưu thông mượt mà, tối ưu hóa công suất vận hành của máy bơm.
Động cơ điện được bọc vỏ nhôm đúc phủ sơn tĩnh điện, đạt tiêu chuẩn chống nước IP67, cho phép thiết bị làm việc ổn định trong môi trường ẩm ướt hoặc ngoài trời có mái che. Lớp sơn Epoxy trên thân van dày tối thiểu 250 micron đảm bảo khả năng chống oxy hóa và ăn mòn điện hóa bền bỉ.
Lòng van thiết kế trơn mịn cùng vòng đệm EPDM cao cấp giúp van đạt độ kín khít tuyệt đối ngay cả sau hàng ngàn chu kỳ đóng mở bằng điện. Thiết kế này ngăn chặn sự hình thành mảng bám, đảm bảo hệ thống tự động luôn vận hành trơn tru mà không cần bảo dưỡng quá thường xuyên.
- Tiêu chuẩn thiết kế: Tuân thủ nghiêm ngặt các quy định về van điều khiển tự động.
- Độ bền động cơ: Đạt tiêu chuẩn IP67 với tuổi thọ chu kỳ đóng mở cao.
- Kiểm soát chất lượng: Thử nghiệm áp lực Shell/Seal đạt chuẩn PN10/PN16.
Lưu ý lắp đặt
Khi lắp đặt van Shinyi EFMB, kỹ thuật viên cần chú ý đấu nối nguồn điện và tín hiệu điều khiển đúng sơ đồ của nhà sản xuất để tránh chập cháy động cơ. Việc siết bu lông mặt bích đối xứng giúp van luôn đồng tâm, giảm thiểu lực ma sát lên trục khi motor thực hiện hành trình xoay đĩa.
Cần kiểm tra định kỳ các tiếp điểm điện và tình trạng lớp gioăng làm kín để đảm bảo thiết bị luôn trong trạng thái sẵn sàng vận hành tự động. Việc lắp đặt van ở vị trí có không gian đủ rộng để thao tác vô lăng phụ khi cần thiết sẽ giúp công tác vận hành hệ thống trở nên chuyên nghiệp hơn.
Sử dụng van bướm động cơ điện Shinyi EFMB chính hãng xuất xứ Việt Nam là sự đầu tư đúng đắn cho các dự án đòi hỏi tính hiện đại và an toàn cao. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng mà còn là thành phần cốt lõi trong hạ tầng đường ống thông minh của tương lai.
