Tổng quan sản phẩm

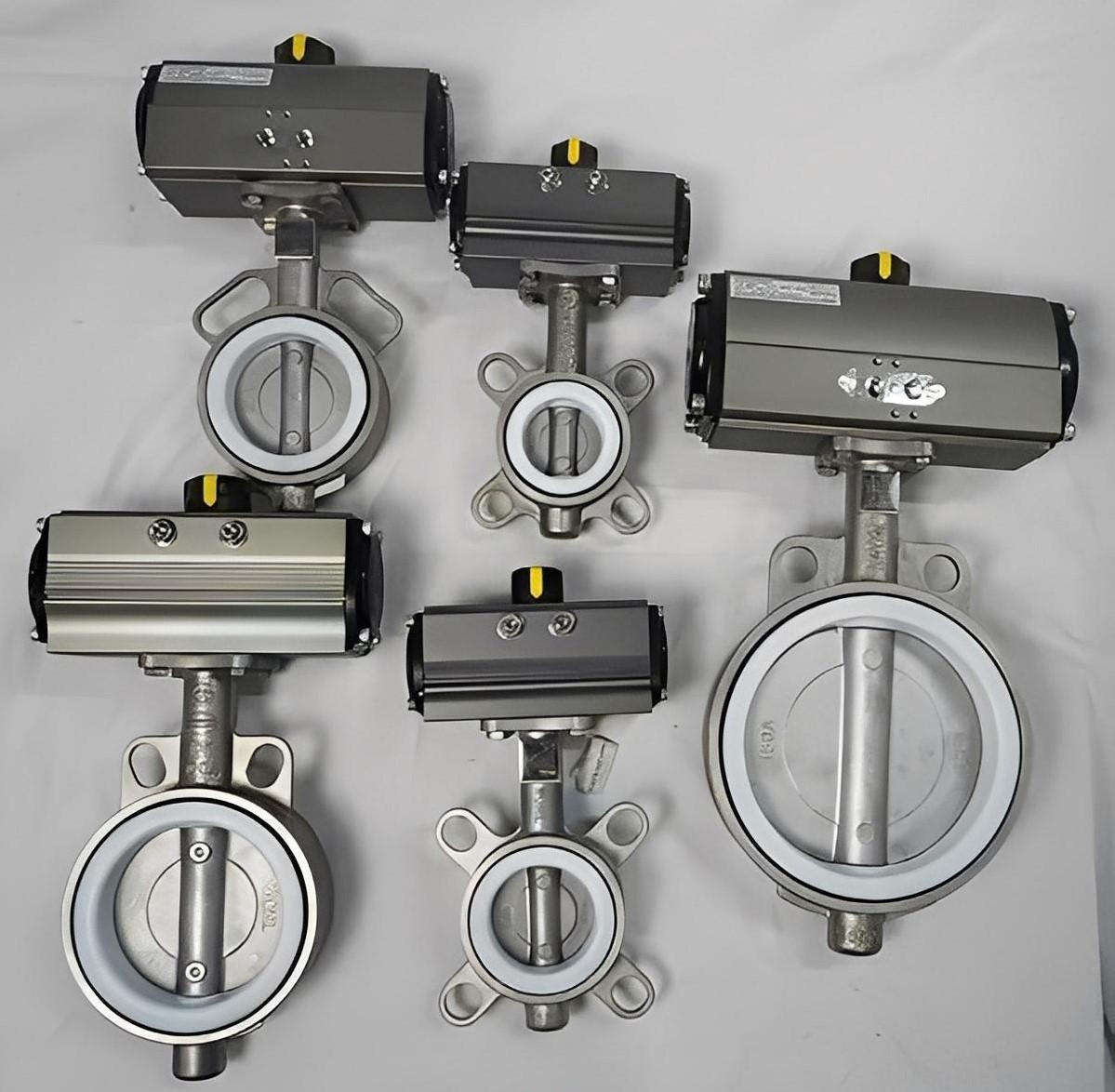

Trong các môi trường lưu chất có nhiệt độ cao và áp suất lớn, van bướm inox điều khiển khí nén là giải pháp tự động hóa tối ưu nhất hiện nay. Sự kết hợp giữa thân van thép không gỉ (Inox 304/316) và bộ truyền động khí nén Kosaplus giúp hệ thống vận hành dứt khoát, đảm bảo vệ sinh và khả năng chống ăn mòn tuyệt đối.
Thiết bị sử dụng áp suất khí nén để đóng mở đĩa van, kết nối dạng kẹp Wafer linh hoạt với các tiêu chuẩn mặt bích quốc tế. Đây là lựa chọn hàng đầu cho các dây chuyền sản xuất thực phẩm, dược phẩm và các nhà máy hóa chất yêu cầu tần suất vận hành cao với độ bền cơ khí vượt trội.
Dù đóng vai trò cốt lõi trong hệ van công nghiệp tự động, dòng van inox khí nén còn được ứng dụng rộng rãi trong hệ van PCCC tại các vị trí yêu cầu độ chịu nhiệt cao. Đặc tính không gỉ sét của inox kết hợp với tốc độ đóng mở nhanh của bộ khí nén giúp hệ thống luôn phản ứng tức thì trong mọi tình huống khẩn cấp.

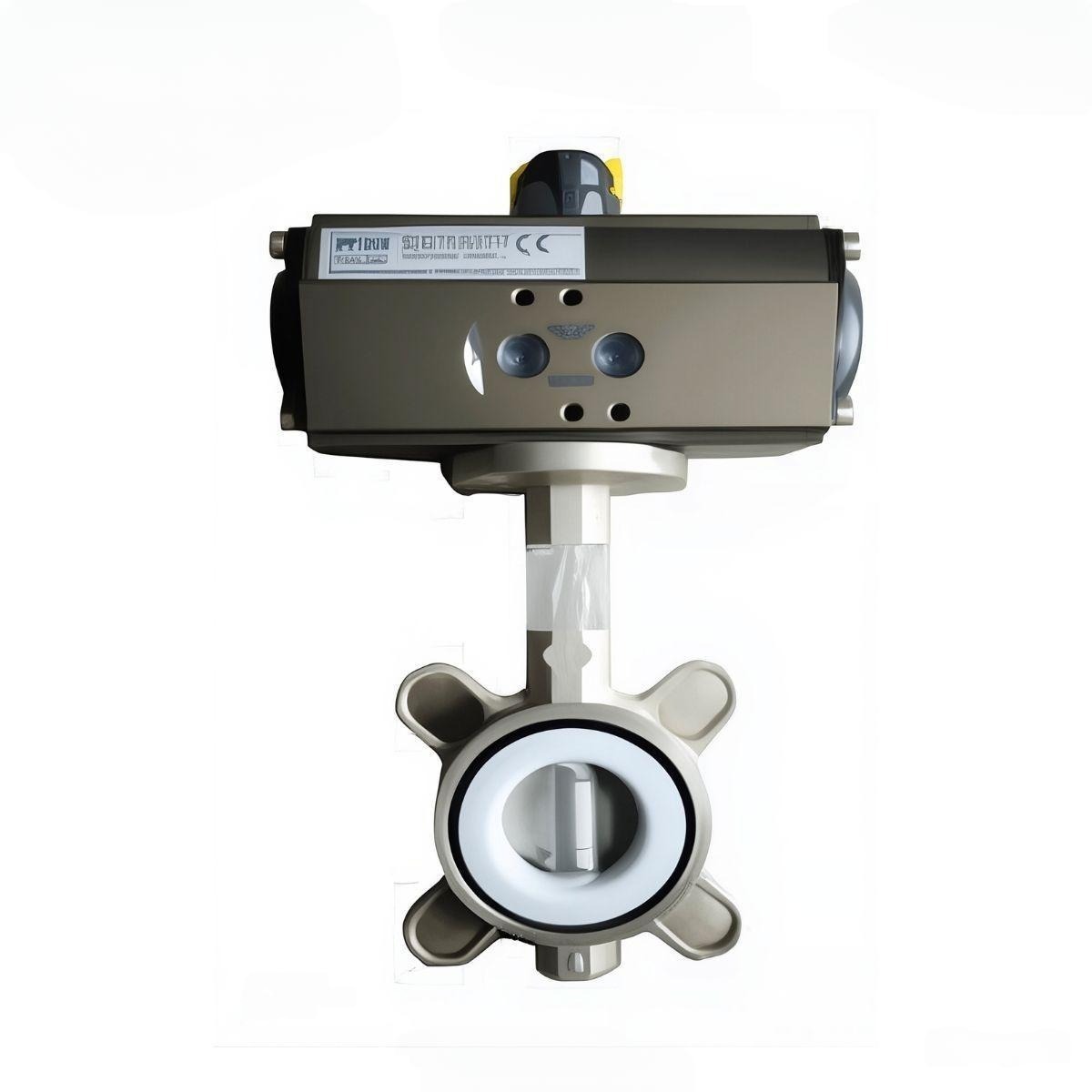

Bộ điều khiển Kosaplus Series AD
Bộ điều khiển khí nén Kosaplus Series AD hoạt động theo cơ chế tác động kép (Double Acting) từ thương hiệu danh tiếng của Hàn Quốc. Vỏ bộ truyền động được đúc từ hợp kim nhôm cao cấp, xử lý anodized cứng bề mặt giúp kháng lại các tác động oxy hóa từ môi trường nhà xưởng và thời tiết khắc nghiệt.
Thiết kế xylanh kép với hệ thống bánh răng – thanh răng giúp tạo ra momen xoắn đồng nhất và mạnh mẽ để vận hành đĩa van inox vốn có trọng lượng lớn hơn van nhựa. Bộ điều khiển Kosaplus cho phép tích hợp các phụ kiện như van điện từ khí nén, bộ báo trạng thái đóng mở để giám sát vận hành từ xa qua tủ PLC trung tâm.
- Thương hiệu: Kosaplus (Hàn Quốc) – Chuyên gia Actuator khí nén toàn cầu.
- Tiêu chuẩn bảo vệ: IP67, cho phép làm việc trong môi trường độ ẩm cao.
- Cơ chế vận hành: Tác động kép, sử dụng khí nén đóng và mở van nhanh chóng.
Đặc tính kỹ thuật thân van
Thân và đĩa van được chế tác hoàn toàn từ inox 304 hoặc inox 316 mài bóng, mang lại khả năng kháng ăn mòn hóa học và chịu nhiệt độ lên đến 180°C. Cấu trúc thân van chắc chắn giúp thiết bị chịu được các xung áp lực mạnh từ máy bơm mà không xảy ra hiện tượng biến dạng hay rò rỉ lưu chất.
Hệ thống vòng đệm làm kín bằng cao su EPDM hoặc nhựa PTFE (Teflon) giúp van đạt độ kín tuyệt đối dưới áp suất vận hành 1.6 MPa. Đĩa van inox được gia công tinh xảo giúp tối ưu hóa dòng chảy, giảm thiểu hiện tượng sụt áp và ngăn ngừa tối đa sự bám dính của các tạp chất hữu cơ bên trong đường ống.
| Thông số thân van | Đặc tính kỹ thuật |
|---|---|
| Vật liệu thân/đĩa | Thép không gỉ Inox 304 / Inox 316 |
| Vòng đệm làm kín | PTFE (Teflon) hoặc EPDM chịu nhiệt |
| Áp suất làm việc | PN10 / PN16 (1.0 – 1.6 MPa) |
| Nhiệt độ vận hành | -10°C ~ 180°C (Tùy vật liệu gioăng) |
| Kiểu kết nối | Wafer đa tiêu chuẩn (JIS, ANSI, DIN) |
Model điều khiển theo kích cỡ
Để vận hành đĩa van inox một cách dứt khoát, hãng Kosaplus phối bộ từng model Actuator khí nén Series AD có momen xoắn lớn tương ứng với dải kích thước thân van. Việc lựa chọn model chính xác giúp Piston khí nén hoạt động mượt mà, tránh hiện tượng kẹt van do áp suất lưu chất lớn.
Dải phối bộ tiêu chuẩn kéo dài từ DN50 đến DN300, đáp ứng đa dạng quy mô hạ tầng đường ống công nghiệp. Dưới đây là bảng Model bộ điều khiển Kosaplus Hàn Quốc phối bộ tương ứng cho dòng van bướm inox:
| Kích cỡ Van (DN) | Model Kosaplus (Korea) | Lực xoắn (Nm) tại 5 bar | Thời gian đóng/mở (s) |
|---|---|---|---|
| DN50 – DN65 | AD50 / AD65 | 20 – 35 Nm | ~1.0 s |
| DN80 – DN100 | AD80 / AD100 | 60 – 100 Nm | ~1.2 s |
| DN125 – DN150 | AD125 / AD140 | 160 – 210 Nm | ~1.5 s |
| DN200 – DN250 | AD160 / AD185 | 320 – 450 Nm | ~2.0 s |
| DN300 | AD210 | 680 Nm | ~3.0 s |
Ứng dụng thực tế
Trong hệ van công nghiệp tự động, van inox điều khiển khí nén Kosaplus là lựa chọn số một cho các nhà máy bia, sữa, hệ thống xử lý nước RO và sản xuất hóa mỹ phẩm. Tốc độ đóng mở cực nhanh giúp doanh nghiệp kiểm soát lưu lượng chính xác, nâng cao năng suất và đảm bảo vệ sinh an toàn thực phẩm.
Đối với hệ van PCCC, sản phẩm được ứng dụng tại các vị trí màng ngăn cháy hoặc hệ thống phun Foam chữa cháy nhờ khả năng chịu được nhiệt độ cao từ ngọn lửa bên ngoài. Sự ổn định của bộ truyền động Hàn Quốc giúp hệ thống luôn sẵn sàng ứng phó tức thì khi nhận tín hiệu khí nén từ tủ điều khiển trung tâm.
Ngoài ra, nhờ cơ chế vận hành bằng khí sạch, van không gây ô nhiễm môi trường và cực kỳ an toàn trong các khu vực dễ cháy nổ. Sự linh hoạt trong lắp đặt giúp doanh nghiệp tiết kiệm chi phí bảo trì lâu dài đồng thời nâng tầm hiện đại hóa cho hạ tầng mạng lưới kỹ thuật đường ống.
Lưu ý lắp đặt
Khi lắp đặt van bướm inox điều khiển khí nén, kỹ thuật viên cần đảm bảo nguồn khí cấp phải qua bộ lọc tách nước để bảo vệ các gioăng phớt bên trong actuator Kosaplus. Việc định tâm đĩa inox chính xác giữa các mặt bích inox sẽ giúp ngăn ngừa rò rỉ và đảm bảo độ kín khít lâu dài cho toàn bộ hệ thống.
Nên thực hiện kiểm tra định kỳ hành trình đóng mở và độ nhạy của bộ Actuator để phát hiện sớm các dấu hiệu rò rỉ khí điều khiển hoặc mòn gioăng đệm. Việc lắp đặt van ở vị trí thoáng, dễ quan sát kim chỉ báo hành trình sẽ giúp công tác vận hành hệ thống van công nghiệp trở nên chuyên nghiệp, hiệu quả và an toàn đạt hiệu quả kinh tế cao nhất.
Sử dụng van bướm inox điều khiển khí nén Kosaplus Series AD xuất xứ Hàn Quốc là sự đầu tư bền vững cho hiệu suất tự động hóa của mọi dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần cốt yếu bảo vệ độ bền vững cho hạ tầng mạng lưới đường ống công nghiệp tại Việt Nam.
