Tổng quan sản phẩm
Trong các hệ thống hạ tầng quy mô lớn, van bướm tay quay Kitz G-10DJUE là giải pháp vận hành tối ưu thuộc phân khúc điều khiển hộp số (Gear Operated). Với xuất xứ từ Nhật Bản, sản phẩm được thiết kế để vận hành dứt khoát tại các vị trí đường ống kích thước lớn, giúp người vận hành kiểm soát dòng chảy một cách nhẹ nhàng và chính xác tuyệt đối.
Thiết kế dạng kẹp (Wafer) tích hợp bộ truyền động hộp số bánh răng giúp giảm thiểu lực vặn, đồng thời ngăn chặn hiện tượng búa nước thường xảy ra khi đóng van đột ngột. Đây là thiết bị chiến lược cho các trạm bơm nước sạch, hệ thống giải nhiệt Chiller trung tâm và các trục dẫn lưu chất trong nhà máy công nghiệp nặng.
Bên cạnh thế mạnh trong hệ van công nghiệp, G-10DJUE còn là lựa chọn tin cậy cho hệ van PCCC nhờ khả năng duy trì trạng thái đóng/mở ổn định dưới áp suất cao. Sự tinh xảo trong chế tác của Kitz Nhật Bản đảm bảo thiết bị hoạt động bền bỉ, giảm thiểu tối đa chi phí bảo trì cho chủ đầu tư trong suốt vòng đời công trình.
Cấu tạo kỹ thuật
Sản phẩm sở hữu thân gang cầu FCD450-10 chắc chắn, kết hợp với đĩa van bằng inox 304 mài bóng. Điểm khác biệt lớn nhất chính là bộ hộp số tay quay vô lăng được gia công kín khít, giúp bảo vệ các bánh răng truyền động khỏi bụi bẩn và độ ẩm, đảm bảo vận hành mượt mà trong mọi điều kiện thời tiết.
| Bộ phận kỹ thuật | Vật liệu chi tiết |
|---|---|
| Thân van (Body) | Gang cầu FCD450-10 (Tiêu chuẩn Nhật Bản) |
| Đĩa van (Disc) | Thép không gỉ CF8 (Inox 304) |
| Trục van (Stem) | Thép không gỉ 410SS chịu lực cao |
| Vòng đệm (Seat) | Cao su EPDM chịu nhiệt tốt |
| Cơ chế vận hành | Hộp số tay quay vô lăng (Gear Box) |
| Xuất xứ | Nhật Bản (Kitz Corporation) |
Kích cỡ DN40-DN800
Dòng van tay quay G-10DJUE cung cấp dải kích thước cực kỳ ấn tượng từ DN40 đến DN800 (1.1/2″ đến 32″), đáp ứng hoàn hảo cho các trục dẫn chính của tòa nhà và nhà máy. Cơ chế bánh răng trợ lực giúp một người vận hành có thể dễ dàng điều khiển van DN800 mà không cần tốn quá nhiều sức lực.
Chiều dài thân van tuân thủ nghiêm ngặt tiêu chuẩn Wafer quốc tế, giúp tiết kiệm không gian lắp đặt và giảm trọng lượng tổng thể của hệ thống đường ống. Vô lăng tay quay được thiết kế với đường kính tối ưu, tích hợp kim chỉ báo trạng thái rõ ràng ngay trên mặt hộp số, giúp giám sát vận hành tại hiện trường dễ dàng.
Sản phẩm vận hành ổn định tại áp suất định mức JIS 10K và có khả năng chịu nhiệt lên đến 120°C. Mỗi sản phẩm Kitz G-10DJUE trước khi xuất xưởng đều được kiểm tra áp lực vỏ và độ kín đệm nghiêm ngặt, cam kết không xảy ra hiện tượng rò rỉ lưu chất ngay cả khi hệ thống vận hành liên tục ở kích thước lớn nhất.

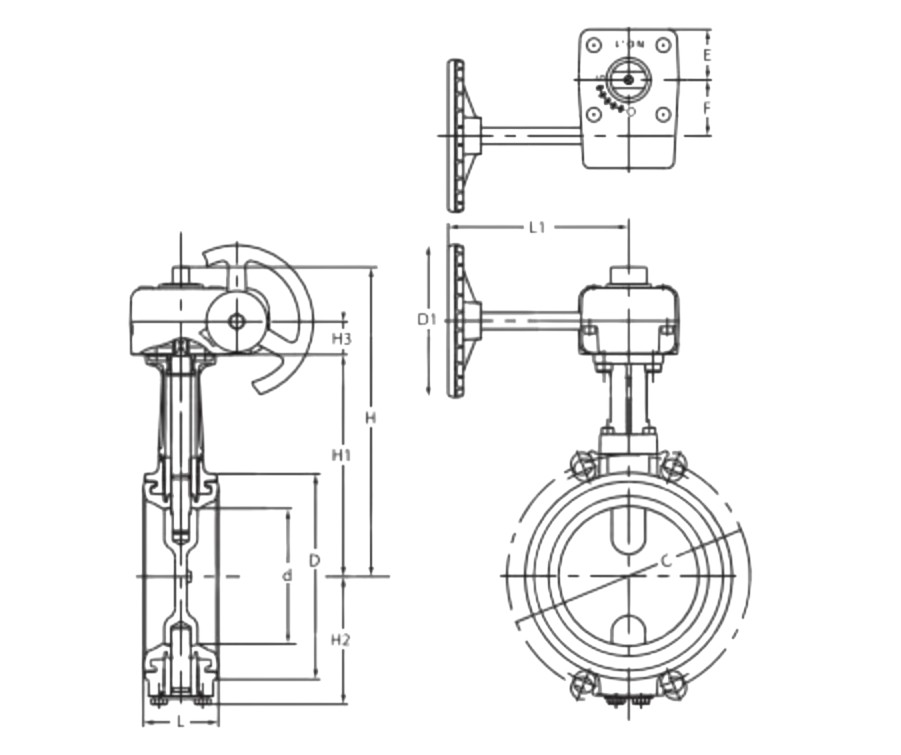

| Kích thước (DN) | Inch (“) | Chiều dài L (mm) | Vô lăng D (mm) |
|---|---|---|---|
| DN40 – DN150 | 1.1/2″ – 6″ | 33 – 56 | 100 – 160 |
| DN200 – DN300 | 8″ – 12″ | 60 – 78 | 160 – 200 |
| DN350 – DN600 | 14″ – 24″ | 78 – 154 | 250 – 315 |
| DN700 – DN800 | 28″ – 32″ | 165 – 190 | 315 – 413 |
Ứng dụng thực tế
Trong hệ van công nghiệp, Kitz G-10DJUE là lựa chọn hàng đầu cho các đường ống cấp nước thô, hệ thống xử lý nước thải tập trung và mạng lưới HVAC trung tâm. Khả năng điều tiết lưu lượng qua hộp số giúp kiểm soát tốc độ dòng chảy một cách mịn màng, bảo vệ các thiết bị nhạy cảm phía sau như cảm biến và máy bơm.
Đối với hệ van PCCC, đây là dòng van then chốt tại các trạm bơm tăng áp và các cụm van ngăn chia khu vực chữa cháy chính của khu công nghiệp. Độ bền vật liệu Nhật Bản giúp van không bị kẹt hay bó cứng sau thời gian dài không vận hành, đảm bảo nguồn nước chữa cháy luôn sẵn sàng ở lưu lượng tối đa khi có sự cố xảy ra.
Ngoài ra, với kích thước lên đến DN800, sản phẩm còn được ứng dụng rộng rãi trong hạ tầng thủy lợi và các nhà máy nhiệt điện quy mô lớn. Sự linh hoạt trong kết nối giữa các mặt bích tiêu chuẩn JIS 10K giúp việc thay thế, nâng cấp hệ thống trở nên đồng bộ và nhanh chóng, tiết kiệm thời gian dừng máy cho doanh nghiệp.
Tiêu chuẩn tin cậy
Kitz G-10DJUE được sản xuất dựa trên dây chuyền công nghệ tự động hóa đạt chuẩn của Nhật Bản. Thân gang cầu FCD450-10 không chỉ giúp van chịu được áp suất cao mà còn có khả năng chống nứt vỡ dưới tác động nhiệt, vượt trội hoàn toàn so với các dòng van gang xám thông thường trên thị trường cơ điện.
Sản phẩm đạt chứng chỉ kết nối JIS 10K, phù hợp với hầu hết các loại mặt bích tiêu chuẩn tại Việt Nam. Lớp sơn phủ Epoxy đặc trưng của Kitz không chỉ có tác dụng chống gỉ mà còn giúp giảm thiểu ma sát bề mặt, ngăn ngừa các mảng bám sinh học trong lòng ống, giữ cho dòng chảy luôn sạch và thông suốt.
Đĩa van inox 304 mài bóng kết hợp cùng gioăng EPDM chịu nhiệt tạo nên một hệ thống làm kín kép hoàn hảo. Thiết kế này giúp momen xoắn vận hành luôn ở mức thấp, bảo vệ tuổi thọ của bộ bánh răng trong hộp số và giảm thiểu đáng kể công sức cho nhân viên kỹ thuật vận hành trực tiếp tại hiện trường dự án.
- Tiêu chuẩn kết nối: Wafer chuẩn JIS 10K / 16K phổ biến toàn cầu.
- Độ kín tuyệt đối: Gioăng EPDM đúc liền thân giúp ngăn rò rỉ 100%.
- Vận hành bền bỉ: Hộp số trợ lực chống bụi và nước đạt chuẩn công nghiệp cao nhất.
Lưu ý lắp đặt
Khi lắp đặt van bướm Kitz G-10DJUE kích thước lớn (từ DN300 trở lên), cần sử dụng thiết bị nâng hạ chuyên dụng để đưa van vào vị trí một cách an toàn. Việc siết bu lông mặt bích đối xứng theo đúng trị số momen xoắn sẽ giúp van không bị vênh, đảm bảo đĩa van đóng mở trơn tru mà không làm hư hại vòng đệm.
Nên thực hiện bảo trì định kỳ cho bộ phận hộp số bằng cách kiểm tra mỡ bôi trơn và tình trạng kim chỉ báo để van luôn trong trạng thái sẵn sàng cao nhất. Việc lắp đặt van ở vị trí có không gian đủ rộng để xoay vô lăng sẽ giúp công tác vận hành hệ thống van công nghiệp và PCCC trở nên thuận tiện và chuyên nghiệp.
Sử dụng van bướm tay quay Kitz G-10DJUE chính hãng Nhật Bản là sự đầu tư xứng đáng cho tính an toàn và hiệu suất của mọi dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần cốt yếu bảo vệ độ bền vững cho hạ tầng mạng lưới đường ống công nghiệp tại Việt Nam.
