Tổng quan sản phẩm

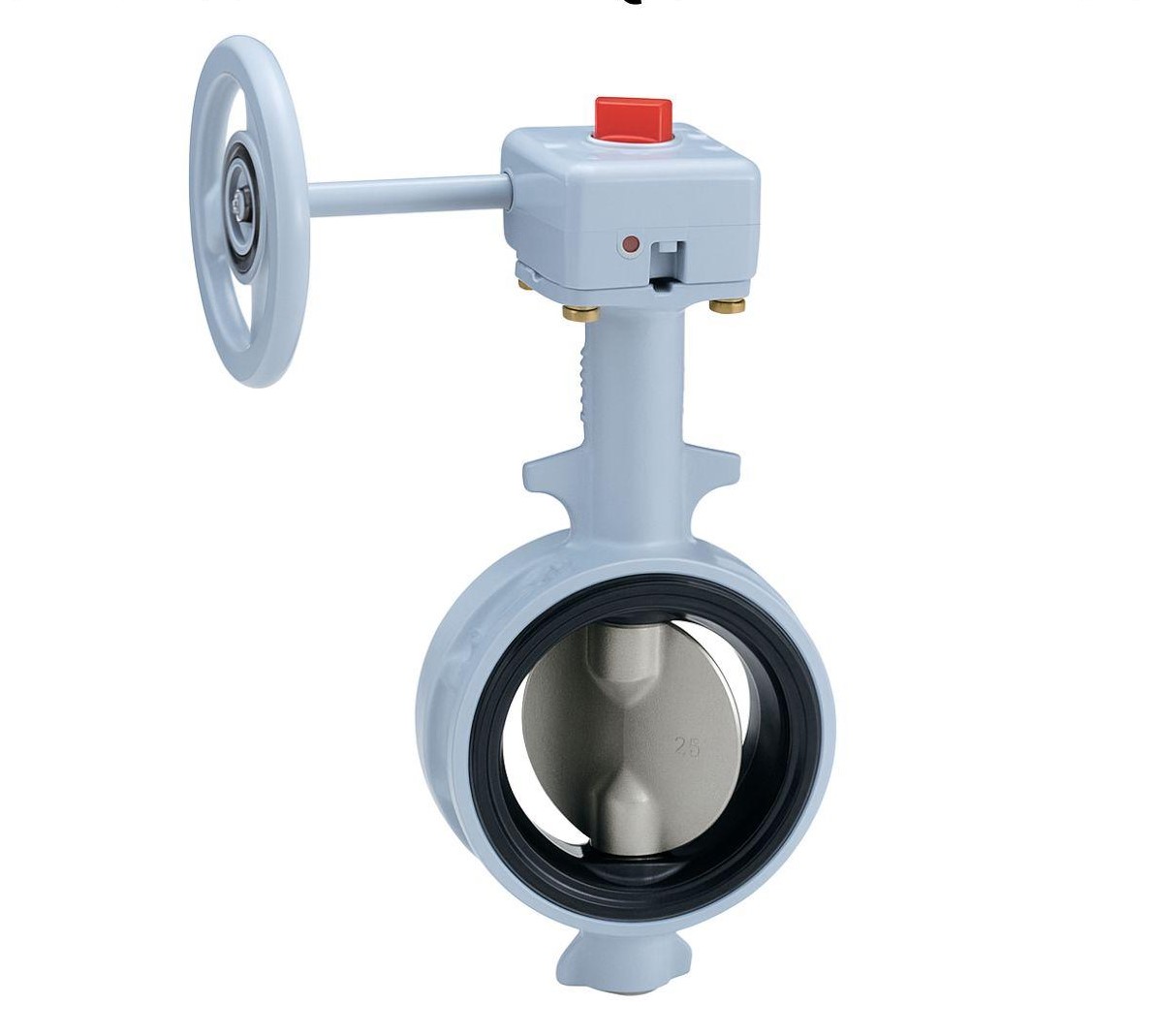

Trong các hạ tầng yêu cầu kiểm soát lưu chất ở áp suất cao, van bướm tay quay Kitz G-16DJUE là giải pháp vận hành tối ưu thuộc phân khúc điều khiển hộp số (Gear Operated). Với xuất xứ từ Nhật Bản, thiết bị được thiết kế đặc biệt để chịu tải áp suất định mức lên đến 16 Bar (JIS 16K), vượt trội hơn dòng 10DJ thông thường.
Thiết kế dạng kẹp (Wafer) tích hợp bộ truyền động hộp số bánh răng giúp triệt tiêu lực phản hồi từ dòng chảy, cho phép đóng mở nhẹ nhàng và ngăn chặn hiện tượng búa nước. Đây là thiết bị chiến lược cho các trạm bơm cao áp, hệ thống giải nhiệt trung tâm tòa nhà và các trục dẫn chính trong các nhà máy nhiệt điện, hóa chất.
Dù là thiết bị chủ chốt trong hệ van công nghiệp áp lực cao, G-16DJUE vẫn đáp ứng hoàn hảo các yêu cầu của hệ van PCCC tại các vị trí trục đứng tòa nhà chọc trời. Sự tinh xảo trong chế tác của Kitz Nhật Bản đảm bảo thiết bị vận hành bền bỉ, loại bỏ rủi ro kẹt van sau thời gian dài sử dụng.
Cấu tạo kỹ thuật
Sản phẩm sở hữu thân gang cầu FCD450-10 dày dặn, kết hợp với đĩa van bằng inox 304 (CF8) mài bóng đạt độ chính xác cao. Bộ hộp số tay quay được đúc kín khít, tích hợp các bánh răng trợ lực giúp nhân viên kỹ thuật có thể vận hành các dòng van kích thước lớn mà không cần tốn nhiều sức lực.
| Bộ phận kỹ thuật | Vật liệu chi tiết |
|---|---|
| Thân van (Body) | Gang cầu FCD450-10 (Chịu áp lực PN16) |
| Đĩa van (Disc) | Thép không gỉ CF8 (Inox 304) |
| Trục van (Stem) | Thép không gỉ 410SS cường độ cao |
| Vòng đệm (Seat) | Cao su EPDM chịu nhiệt và đàn hồi |
| Cơ cấu vận hành | Hộp số tay quay vô lăng (Gear Box) |
| Xuất xứ | Nhật Bản (Kitz Corporation) |
Kích cỡ DN40-DN600
Dòng van tay quay G-16DJUE cung cấp dải kích thước đa dạng từ DN40 đến DN600 (1.1/2″ đến 24″), đáp ứng mọi nhu cầu từ ống nhánh đến trục chính cao áp. Cơ chế bánh răng trợ lực giúp đảm bảo momen xoắn vận hành luôn ổn định, bảo vệ trục van khỏi các tác động xoắn quá tải.
Chiều dài thân van tuân thủ tiêu chuẩn Wafer quốc tế, giúp tiết kiệm không gian và chi phí vật tư mặt bích so với các dòng van mặt bích dày. Vô lăng tay quay tích hợp kim chỉ báo trạng thái (Open/Close) minh bạch, hỗ trợ nhân viên vận hành giám sát hệ thống một cách nhanh chóng và chính xác tại hiện trường.
Sản phẩm vận hành an toàn tại nhiệt độ tối đa +120°C, phù hợp cho cả hệ thống nước nóng và nước lạnh công nghiệp. Mỗi sản phẩm G-16DJUE đều trải qua quy trình thử nghiệm áp suất vỏ 2.4 MPa và thử độ kín 1.76 MPa, cam kết an toàn tuyệt đối cho hạ tầng mạng lưới đường ống dẫn.
| Kích thước (DN) | Inch (“) | Chiều dài L (mm) | Vô lăng D (mm) |
|---|---|---|---|
| DN40 – DN150 | 1.1/2″ – 6″ | 33 – 56 | 100 – 160 |
| DN200 – DN300 | 8″ – 12″ | 60 – 78 | 160 – 200 |
| DN350 – DN600 | 14″ – 24″ | 78 – 154 | 250 – 315 |
Ứng dụng thực tế
Trong hệ van công nghiệp nặng, Kitz G-16DJUE là lựa chọn hàng đầu cho các đường ống cấp nước thô áp lực cao, hệ thống lọc dầu và mạng lưới HVAC tại các tòa nhà phức hợp. Khả năng chịu áp PN16 giúp thiết bị duy trì hiệu suất làm việc bền bỉ trong các môi trường lưu chất có vận tốc dòng chảy lớn.
Đối với hệ van PCCC, đây là dòng van then chốt tại các trạm bơm cứu hỏa trung tâm của các khu công nghiệp hoặc chung cư cao tầng. Độ bền vật liệu Nhật Bản giúp van chống lại sự ăn mòn điện hóa, đảm bảo nguồn nước chữa cháy luôn sẵn sàng ở trạng thái tốt nhất ngay cả khi không vận hành trong thời gian dài.
Ngoài ra, nhờ kích thước mở rộng lên đến DN600, sản phẩm còn được ứng dụng rộng rãi trong các hạ tầng cấp nước đô thị và nhà máy sản xuất giấy, dệt nhuộm. Sự linh hoạt trong kết nối giữa các mặt bích tiêu chuẩn JIS 16K giúp việc lắp đặt và bảo trì hệ thống trở nên đồng bộ, chuyên nghiệp và an toàn.
Tiêu chuẩn tin cậy
Kitz G-16DJUE được sản xuất trên dây chuyền tự động hóa hiện đại của Nhật Bản, đạt các chứng chỉ quốc tế khắt khe nhất về van công nghiệp. Thân gang cầu FCD450-10 dày đặc giúp van chịu được áp suất cao và chống nứt vỡ dưới tác động của nhiệt độ và rung chấn mạnh từ máy bơm.
Sản phẩm đạt tiêu chuẩn kết nối Wafer JIS 16K, tương thích với các hệ thống đường ống áp lực cao phổ biến tại Việt Nam. Lớp sơn phủ Epoxy đặc trưng của Kitz bảo vệ thiết bị khỏi sự xâm nhập của độ ẩm và tác nhân hóa học, giữ cho lòng van luôn sạch và thông suốt, tối ưu hóa lưu lượng dòng chảy.
Đĩa van inox 304 mài bóng kết hợp cùng gioăng EPDM chịu nhiệt tạo nên một hệ thống làm kín kép hoàn hảo. Thiết kế này giúp momen xoắn vận hành luôn ở mức thấp nhất, bảo vệ hộp số và giảm thiểu công sức cho nhân viên kỹ thuật khi thực hiện thao tác đóng ngắt hệ thống mạng lưới đường ống công nghiệp.
- Tiêu chuẩn kết nối: Wafer chuẩn JIS 16K / PN16 chắc chắn.
- Độ kín tuyệt đối: Gioăng EPDM đúc liền thân ngăn rò rỉ dưới áp lực cao.
- Vận hành bền bỉ: Hộp số trợ lực kín khít, chống bụi và nước đạt chuẩn IP.
Lưu ý lắp đặt
Khi lắp đặt van bướm Kitz G-16DJUE kích thước lớn, cần sử dụng thiết bị nâng hạ để đưa van vào vị trí chính xác, tránh va đập mạnh làm tổn hại lớp sơn bảo vệ và vô lăng. Việc siết bu lông mặt bích đối xứng theo đúng trị số momen xoắn là yếu tố quyết định để đệm cao su không bị vênh, đảm bảo độ kín khít PN16.
Nên thực hiện bảo trì định kỳ cho bộ phận hộp số bằng cách kiểm tra tình trạng dầu mỡ và kim chỉ báo trạng thái để van luôn sẵn sàng phục vụ. Việc lắp đặt van ở vị trí thoáng, có đủ không gian để xoay vô lăng sẽ giúp công tác vận hành hệ thống van công nghiệp và PCCC trở nên thuận tiện và đạt hiệu quả cao nhất.
Sử dụng van bướm tay quay Kitz G-16DJUE chính hãng Nhật Bản là sự đầu tư xứng đáng cho tính an toàn và hiệu suất của mọi dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần cốt yếu bảo vệ độ bền vững cho hạ tầng mạng lưới đường ống công nghiệp tại Việt Nam.
