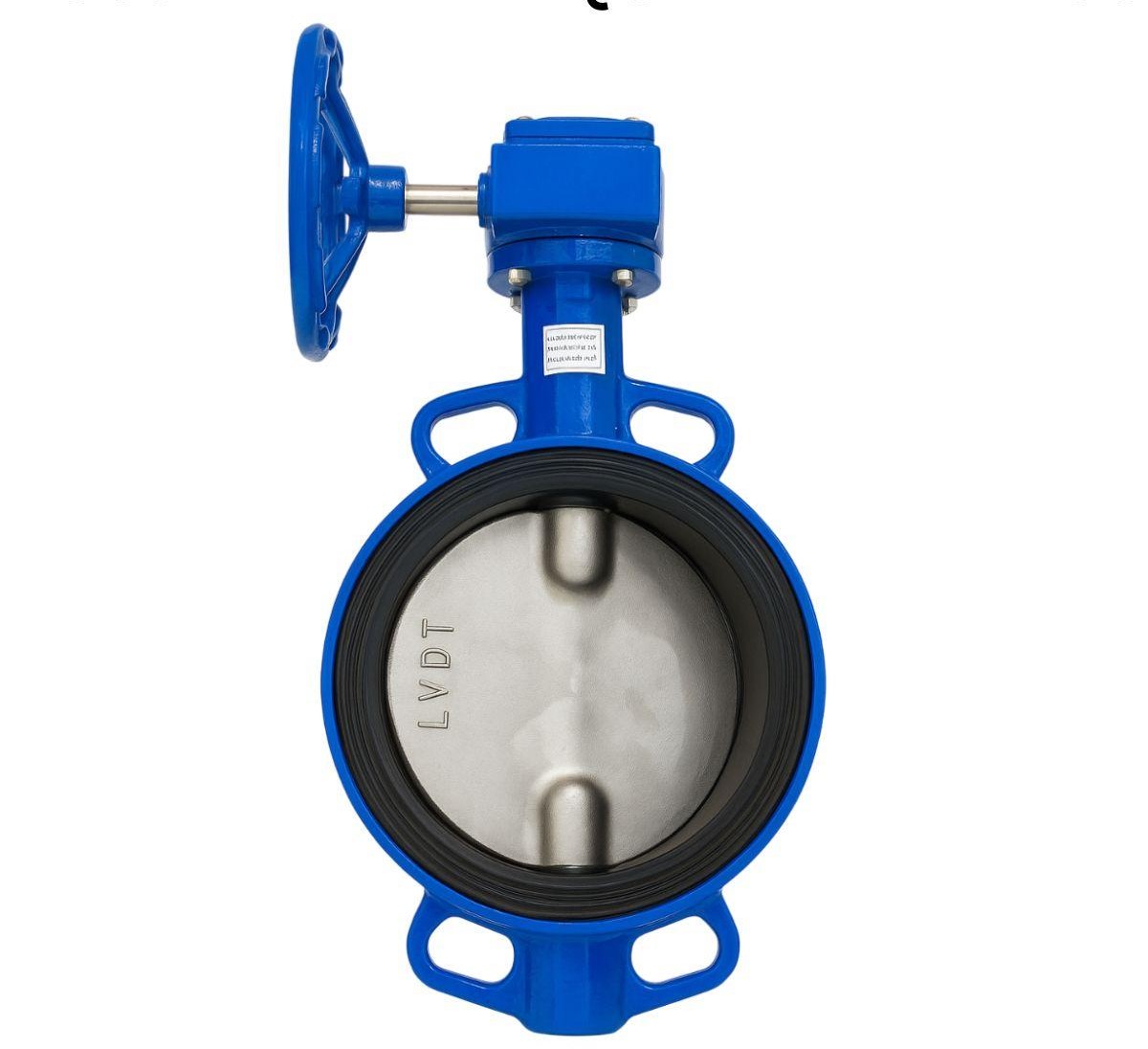

Van bướm tay quay Rinco BG301V Đài Loan
Trong các giải pháp hạ tầng đường ống dân dụng và công nghiệp, van bướm tay quay Rinco BG301V là dòng thiết bị tiêu chuẩn từ thương hiệu Rinco Đài Loan. Được thiết kế chuyên dụng để kiểm soát đa dạng lưu chất như nước sạch, nước thải nhẹ, khí và dầu, thiết bị sở hữu cấu trúc vận hành dạng hộp số tay quay (Gear Operator) trợ lực. Điều này cho phép đóng mở nhẹ nhàng, giúp kỹ thuật viên điều tiết lưu lượng chính xác và triệt tiêu hoàn toàn hiện tượng búa nước gây hại cho hạ tầng mạng lưới đường ống kỹ thuật.
Sản phẩm sở hữu kiểu kết nối Wafer hiện đại, đáp ứng dải tiêu chuẩn áp suất lên tới PN25 (25 bar), mang lại khả năng chịu tải vượt trội trong các hệ thống đòi hỏi độ an toàn cao. Đây là lựa chọn tối ưu cho cả hệ van công nghiệp và hệ van PCCC, đảm bảo tính bền vững, khả năng chống ăn mòn và thẩm mỹ kỹ thuật cho toàn bộ hạ tầng mạng lưới kỹ thuật của mọi công trình quy mô lớn.
Mã hiệu BG301V đại diện cho dòng van phối bộ giữa thân gang và đĩa inox, giúp tối ưu hóa chi phí đầu tư nhưng vẫn đảm bảo độ bền tại các vị trí tiếp xúc trực tiếp với lưu chất. Sự nhất quán trong chế tác của Rinco giúp thiết bị duy trì trạng thái vận hành hoàn hảo, giảm thiểu rủi ro bảo trì cho hạ tầng đường ống kỹ thuật bền vững.
Cấu tạo và chi tiết vật liệu chế tác
Sự khác biệt lớn nhất của model BG301V so với dòng gang thông thường chính là đĩa van được làm từ vật liệu thép không gỉ CF8 (Inox 304). Đặc tính này mang lại khả năng kháng ăn mòn tuyệt vời, ngăn ngừa hiện tượng rỉ sét bám dính gây kẹt van. Thân van được đúc từ gang cầu (Ductile Iron) hoặc gang xám (Cast Iron) tùy quy chuẩn, kết hợp cùng lớp sơn phủ Epoxy dày giúp chống oxy hóa từ môi trường bên ngoài.

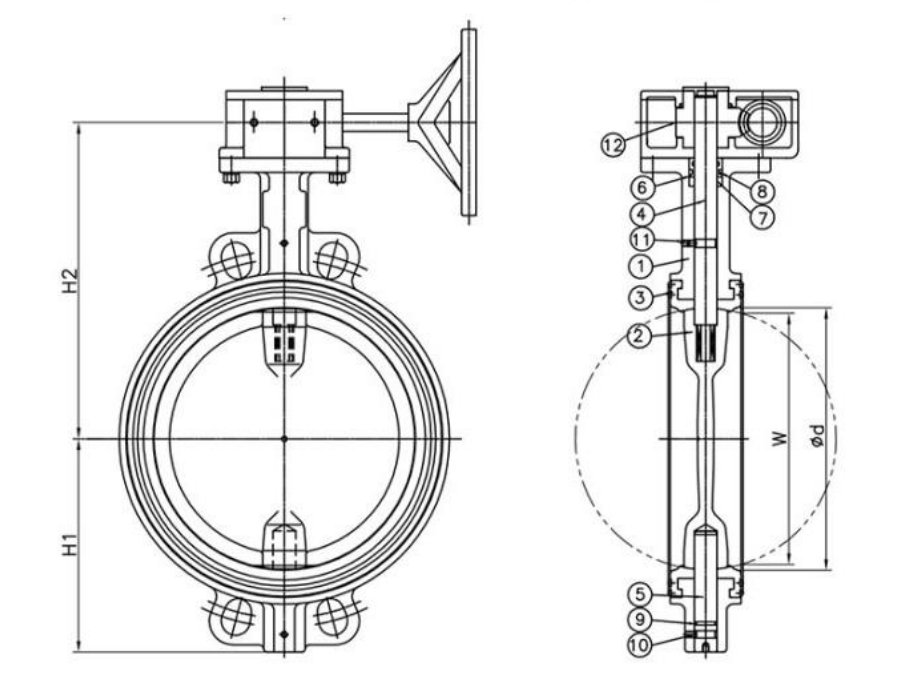

Dưới đây là bảng chi tiết vật liệu cấu thành của dòng Rinco FIG BG301V dựa trên dữ liệu Catalogue:
| Bộ phận chính | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang (Cast Iron / Ductile Iron) | Sơn phủ Epoxy chống ăn mòn hóa học. |
| Đĩa van (Disc) | Inox 304 (CF8 / SUS304) | Chống rỉ sét, chịu áp lực và mài mòn cao. |
| Gioăng (Seat) | Cao su EPDM | Đàn hồi tốt, độ kín tuyệt đối 100%. |
| Trục trên/dưới (Stem) | Inox 410 (SUS 410) | Truyền động momen xoắn lớn, độ cứng cao. |
| Vòng đệm trục (O-Ring) | NBR / EPDM | Ngăn rò rỉ lưu chất tại vị trí trục cổ van. |
| Tay quay (Operator) | Hộp số gang (Gearbox) | Trợ lực tối ưu cho vận hành thủ công. |
Dải kích thước và quy chuẩn kỹ thuật
Van bướm tay quay Rinco BG301V sở hữu dải kích thước cực rộng từ DN50 đến DN500, đáp ứng linh hoạt từ các đường ống nhánh tầng đến các trục dẫn chính quy mô lớn. Mọi sản phẩm đều được kiểm thử áp suất nghiêm ngặt theo tiêu chuẩn API 598 trước khi xuất xưởng, đảm bảo hạ tầng mạng lưới kỹ thuật vận hành ổn định dưới mọi điều kiện áp suất.
Thông số vận hành tổng quát cho dải kích thước DN50 – DN500:
| Thông số chi tiết | Giá trị định mức định chuẩn |
|---|---|
| Dải kích thước danh định | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 |
| Áp suất làm việc (Pressure) | 25 Bar |
| Kiểu kết nối hạ tầng | Dạng kẹp Wafer (Phù hợp mặt bích BS, JIS, ANSI) |
| Nhiệt độ làm việc | -10°C đến 120°C (Tùy vật liệu gioăng) |
| Tiêu chuẩn thiết kế | ISO 5752, BS 5155, MSS SP-67, API 609 |
Ưu điểm vận hành và ứng dụng thực tế
Trong hệ van công nghiệp, dòng Rinco BG301V được đánh giá cao nhờ sự bền bỉ của đĩa inox 304, giúp ngăn ngừa ô nhiễm lưu chất trong các hệ thống nước sạch và thực phẩm nhẹ. Cơ cấu bánh vít (Worm gear) không chỉ giúp đóng mở nhẹ nhàng mà còn cho phép định vị đĩa van ở nhiều góc độ khác nhau để điều tiết dòng chảy theo nhu cầu thực tế của hạ tầng mạng lưới kỹ thuật.
Đặc biệt, thiết kế trục van dạng “Split stem” (trục rời) giúp giảm lực cản dòng chảy, từ đó tăng chỉ số Cv và giảm tổn thất áp suất qua van. Sự bền bỉ của công nghệ Đài Loan mang lại hiệu năng ngăn dòng dứt khoát, tạo nên vẻ thẩm mỹ chuyên nghiệp cho toàn bộ dự án hạ tầng mạng lưới kỹ thuật công trình hiện đại.
- Độ kín tuyệt đối: Thiết kế đệm cao su bao trọn thân van giúp ngăn rò rỉ hoàn toàn.
- Dễ dàng lắp đặt: Thiết kế Wafer nhỏ gọn, tiết kiệm không gian và vật tư mặt bích.
- Chịu áp lực lớn: Đáp ứng tốt các tòa nhà siêu cao tầng yêu cầu PN25.
Lưu ý lắp đặt và bảo trì định kỳ
Khi lắp đặt van bướm Rinco BG301V, kỹ thuật viên cần chú ý căn chỉnh đĩa van ở trạng thái mở khoảng 10 độ để bảo vệ mép vòng đệm EPDM không bị biến dạng khi ép mặt bích đường ống. Việc bôi trơn định kỳ cho hộp số tay quay sẽ giúp thao tác luôn trơn tru và kéo dài tuổi thọ cho các bánh răng truyền động bên trong.
Bên cạnh đó, cần kiểm tra độ chặt của các bu lông kết nối và tình trạng lớp sơn phủ Epoxy để ngăn ngừa rỉ sét cục bộ tại các vị trí ẩm thấp. Việc bảo trì đúng quy trình không chỉ giúp thiết bị vận hành bền bỉ mà còn bảo vệ an toàn cho hạ tầng mạng lưới đường ống kỹ thuật của toàn bộ doanh nghiệp. Sử dụng van bướm tay quay Rinco chính hãng Đài Loan là giải pháp tối ưu để nâng tầm hạ tầng kỹ thuật và chi phí đầu tư lâu dài.
