Tổng quan sản phẩm

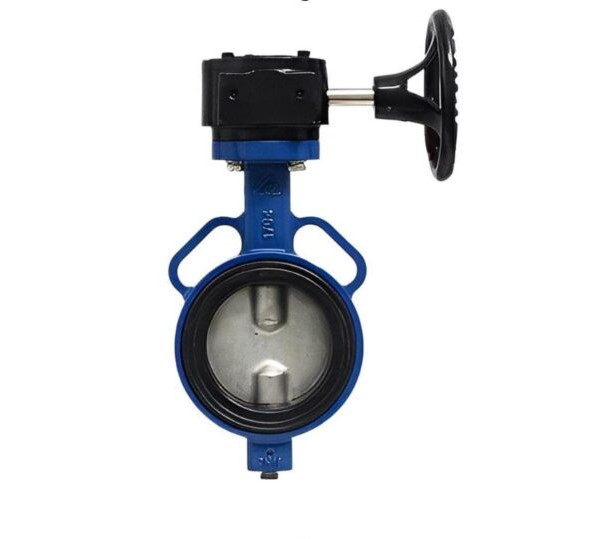

Trong hệ thống kiểm soát lưu chất quy mô lớn, van bướm Shinyi WBGS là giải pháp kỹ thuật tiêu chuẩn thuộc phân khúc van bướm tay quay vô lăng (hộp số). Với xuất xứ từ Việt Nam, sản phẩm được thiết kế để tối ưu hóa việc đóng ngắt và điều tiết dòng chảy cho các đường ống có kích thước lớn.
Sản phẩm nổi bật với cấu trúc dạng kẹp (Wafer) gọn nhẹ, giúp giảm thiểu tải trọng lên hệ thống đường ống và tiết kiệm diện tích lắp đặt so với các dòng van cổng cùng kích cỡ. Đây là thiết bị chiến lược cho các hạ tầng cấp thoát nước đô thị, hệ thống xử lý nước và các nhà máy công nghiệp nặng.
Bên cạnh ứng dụng công nghiệp, WBGS đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Bộ truyền động hộp số giúp vận hành nhẹ nhàng, chống hiện tượng búa nước và đáp ứng các tiêu chuẩn an toàn khắt khe trong phòng cháy chữa cháy.
Cấu tạo kỹ thuật
Sản phẩm được chế tác từ các vật liệu chịu lực cao cấp, đảm bảo tính ổn định cơ học khi vận hành dưới áp suất lớn. Sự kết hợp giữa thân gang cầu và lá inox giúp thiết bị chống lại sự ăn mòn điện hóa và duy trì tuổi thọ vượt trội trong môi trường nóng ẩm.
| Bộ phận | Vật liệu chi tiết |
|---|---|
| Thân van | Gang cầu ASTM A536 / EN GJS 500-7 |
| Đĩa van (Lá) | Thép không gỉ AISI 351 CF8 / CF8M (Inox 304/316) |
| Trục van | Thép không gỉ AISI 304 / 316 / 420 |
| Vòng đệm (Seat) | Cao su EPDM / NBR đàn hồi cao |
| Bộ điều khiển | Hộp số tay quay (Worm Gear) bằng gang cầu |
| Xuất xứ | Việt Nam (Shinyi Valve) |
Kích cỡ DN50-DN600
Dòng van bướm tay quay WBGS cung cấp dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi quy mô từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn mặt bích PN10/PN16/PN25 và JIS 10K/16K.
Thiết kế hộp số tay quay giúp người vận hành có thể đóng mở những van có kích thước lớn (trên DN200) một cách nhẹ nhàng mà không cần tốn quá nhiều sức lực. Việc tuân thủ chính xác các thông số L, H1, H2 giúp tối ưu không gian lắp đặt tại các trạm bơm và hầm kỹ thuật.
Mỗi sản phẩm đều trải qua quy trình thử nghiệm áp suất vỏ và đế nghiêm ngặt trước khi xuất xưởng theo tiêu chuẩn quốc tế. Điều này cam kết thân van vững chắc và đạt độ kín khít tuyệt đối 100% dưới mọi biến động áp suất của hệ thống truyền dẫn.
| Size (DN) | Model | L (mm) | Chiều cao H2 (mm) |
|---|---|---|---|
| 50 – 150 | WBGS-0050/0150 | 43 – 56 | 141 – 202 |
| 200 – 300 | WBGS-0200/0300 | 60 – 78 | 240 – 314 |
| 350 – 600 | WBGS-0350/0600 | 78 – 154 | 361 – 560 |
Ứng dụng thực tế
Trong môi trường công nghiệp, Shinyi WBGS ứng dụng cực kỳ hiệu quả trong các nhà máy xử lý nước thải, hệ thống giải nhiệt Chiller và mạng lưới cấp nước thủy lợi. Bộ hộp số giúp duy trì vị trí đĩa van cố định, tránh hiện tượng tự đóng mở do áp lực dòng chảy lớn.
Đối với hệ van PCCC, sản phẩm thường được lắp đặt tại các cụm bơm trung tâm hoặc các đường ống trục chính dẫn nước cứu hỏa tòa nhà. Thiết bị hỗ trợ nhân viên vận hành kiểm soát lưu lượng nước chữa cháy một cách chính xác và an toàn trong các tình huống khẩn cấp.
Ngoài ra, van còn được tin dùng tại các khu chế xuất và tòa nhà cao tầng nhờ khả năng vận hành êm ái, chống rung lắc và giảm thiểu tiếng ồn đường ống. Sự linh hoạt trong điều khiển và độ bền vật liệu Việt Nam giúp giảm thiểu tối đa chi phí bảo trì định kỳ cho dự án.
Tiêu chuẩn tin cậy
Mọi dòng van bướm tay quay của Shinyi sản xuất tại Việt Nam đều đạt các chứng chỉ chất lượng khắt khe về độ bền cơ học. Quy trình đúc gang cầu theo chuẩn ASTM A536 đảm bảo thân van không bị nứt vỡ dưới tác động của búa nước hoặc nhiệt độ môi trường thay đổi.
Sản phẩm đạt tiêu chuẩn kết nối mặt bích đa dạng, giúp việc thay thế và nâng cấp hạ tầng hiện hữu trở nên đơn giản và nhanh chóng. Lớp sơn Epoxy tĩnh điện màu xanh độ dày trên 250 micron giúp bảo vệ thiết bị chống ăn mòn hóa học và tác động từ tia cực tím.
Lòng van trơn mịn kết hợp cùng đĩa inox CF8 mài nhẵn giúp dòng chảy lưu thông mượt mà, tối ưu hóa công suất máy bơm. Thiết kế trục chống văng (Anti-blow out) tăng cường tính an toàn tuyệt đối cho nhân viên kỹ thuật khi hệ thống làm việc ở mức áp suất cao nhất.
- Tiêu chuẩn thiết kế: Tuân thủ các quy định van bướm công nghiệp và PCCC toàn cầu.
- Kiểm soát chất lượng: Thử nghiệm thực tế Shell Test 24 Bar và Seal Test 17.6 Bar.
- Vật liệu an toàn: Đạt chứng chỉ vệ sinh cho nguồn nước sinh hoạt và nước sạch đô thị.
Lưu ý lắp đặt
Khi lắp đặt van bướm WBGS hộp số, kỹ thuật viên cần chú ý hướng của tay quay vô lăng để đảm bảo không gian thao tác thuận tiện nhất. Việc siết bu lông mặt bích đối xứng và kiểm tra độ đồng tâm sẽ giúp mối nối luôn kín khít, ngăn ngừa tình trạng rò rỉ tại các điểm kẹp bích.
Cần thực hiện bôi trơn định kỳ cho bộ phận hộp số để đảm bảo tay quay luôn vận hành nhẹ nhàng và trơn tru sau thời gian dài sử dụng. Việc lắp đặt van ở vị trí thoáng, dễ tiếp cận sẽ giúp công tác bảo trì hệ thống van công nghiệp và PCCC trở nên chuyên nghiệp và nhanh chóng hơn.
Sử dụng van bướm Shinyi WBGS chính hãng xuất xứ Việt Nam là sự đầu tư bền vững cho chất lượng và độ an toàn của dự án cơ điện. Sản phẩm không chỉ đóng vai trò ngăn dòng hiệu quả mà còn là lá chắn bảo vệ độ bền vững cho hạ tầng mạng lưới đường ống Việt Nam.
