Tổng quan sản phẩm

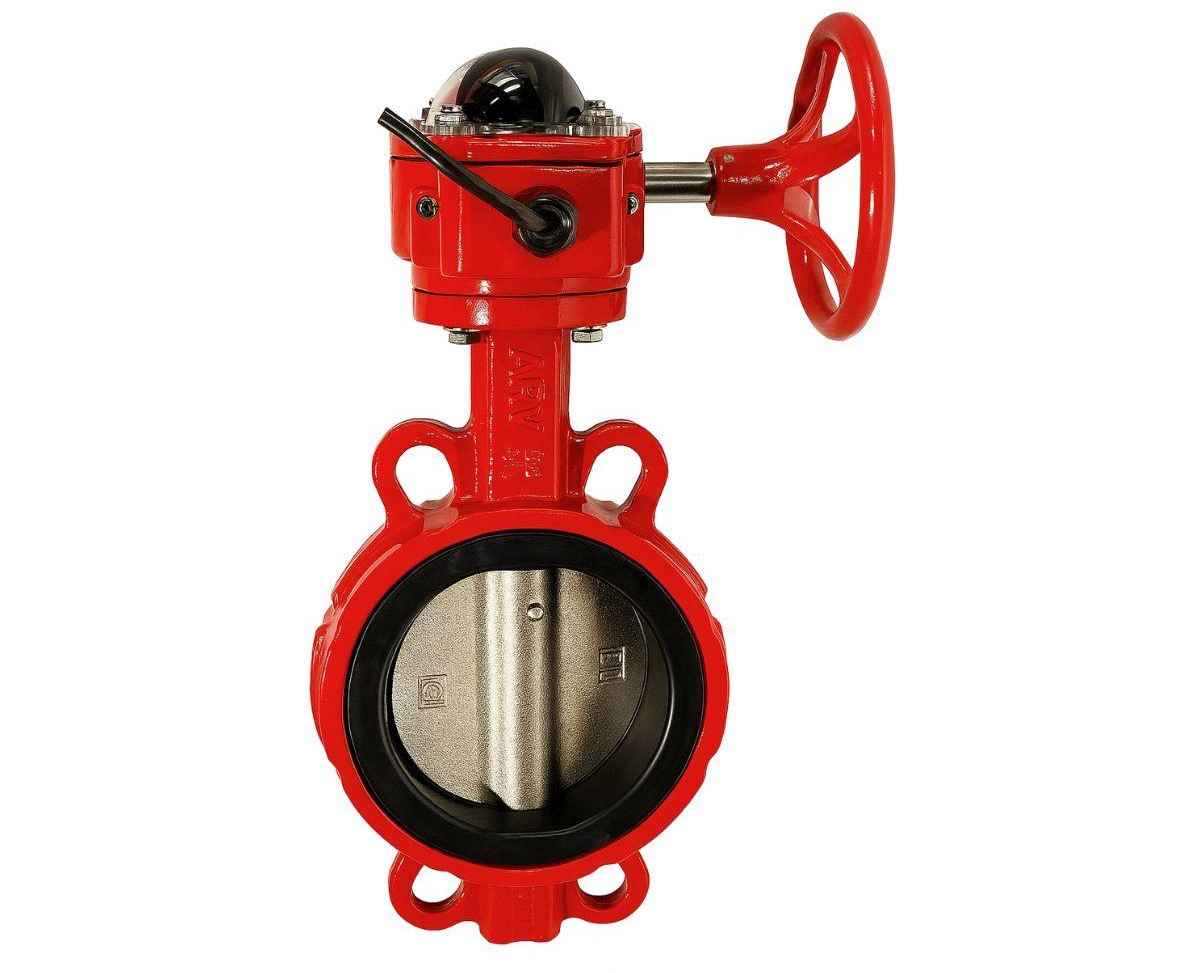

Trong hạ tầng vận hành nhà máy hiện đại, van bướm tín hiệu ARV SSB khẳng định vị thế là dòng van bướm công nghiệp chuyên dụng với thiết kế đồng tâm (Concentric) tối ưu. Với xuất xứ từ Malaysia, sản phẩm được chế tác để đáp ứng các tiêu chuẩn khắt khe trong việc cô lập và điều tiết lưu chất tại các phân xưởng sản xuất quy mô lớn.
Với cấu trúc dạng kẹp (Wafer) gọn nhẹ nhưng cực kỳ vững chắc, thiết bị giúp tối ưu hóa hiệu suất truyền dẫn trên các trục ống chính mà không gây tải trọng lớn lên hệ thống cơ khí. Đây là giải pháp then chốt cho các mạng lưới cấp thoát nước sạch, hệ thống giải nhiệt công nghiệp và các dây chuyền xử lý nước thải tại các khu chế xuất.
Dù mang đặc tính thuần túy của một thiết bị thuộc hệ van công nghiệp, ARV SSB vẫn thể hiện tính đa năng vượt trội khi tích hợp hoàn hảo vào hệ van PCCC. Khả năng chịu áp lực vận hành liên tục lên đến 21 bar giúp thiết bị trở thành “mắt thần” giám sát trạng thái an toàn, đảm bảo sự ổn định tuyệt đối cho toàn bộ hạ tầng công trình.
Cấu tạo kỹ thuật
Sản phẩm được đúc từ gang cầu GGG50 đạt chuẩn công nghiệp, cho phép thân van chịu được các va đập cơ học và áp suất thủy tĩnh cao mà không biến dạng. Trục van hai đoạn được gia công từ thép không gỉ 2Cr13 bền bỉ, giúp truyền động lực đóng mở chính xác và chống lại sự mài mòn từ lưu chất.
| Bộ phận công nghiệp | Vật liệu & Tiêu chuẩn |
|---|---|
| Thân van (Body) | Gang cầu GGG50 (Ductile Iron) phủ Epoxy |
| Đĩa van (Clapper) | Gang cầu GGG50 bọc cao su EPDM đàn hồi |
| Trục van (Stem) | Thép không gỉ 2Cr13 (Stainless Steel) |
| Vòng đệm (O-ring) | Cao su EPDM chống rò rỉ tuyệt đối |
| Hộp bánh răng | Gang cầu tích hợp công tắc tín hiệu |
| Xuất xứ | Malaysia (ARV Valve) |
Kích cỡ DN50-DN200
Dòng van ARV SSB cung cấp dải kích thước tiêu chuẩn từ DN50 đến DN200, đáp ứng linh hoạt cho các nhành ống nhánh trong hạ tầng công nghiệp. Mọi thông số kỹ thuật đều tuân thủ nghiêm ngặt tiêu chuẩn EN 12259-2, giúp việc đồng bộ hóa hệ thống trở nên đơn giản và chuyên nghiệp.
Thiết bị có chiều dài thân (L) cực ngắn (từ 45mm đến 63mm), hỗ trợ lắp đặt dễ dàng tại các vị trí chật hẹp như trạm bơm tăng áp hay hầm kỹ thuật. Việc tính toán chính xác trọng lượng từ 8kg đến 22.5kg giúp kỹ thuật viên tối ưu hóa phương án treo móc và cố định đường ống.

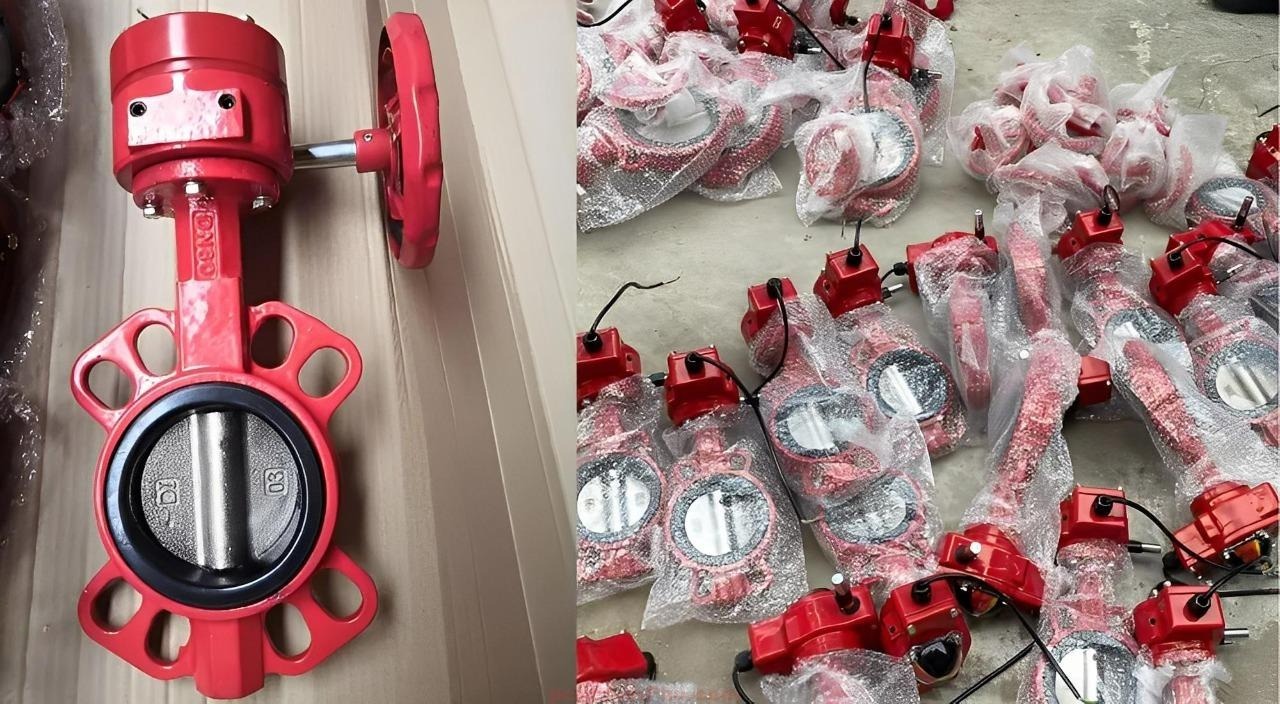

Mỗi đơn vị sản phẩm đều trải qua quy trình thử nghiệm áp suất 300 psi nghiêm ngặt trước khi xuất xưởng để đảm bảo độ kín khít 100%. Điều này cam kết van vận hành ổn định trong dải nhiệt độ lên đến 80°C, bảo vệ an toàn cho các thiết bị đo lường nhạy cảm trên hệ thống.

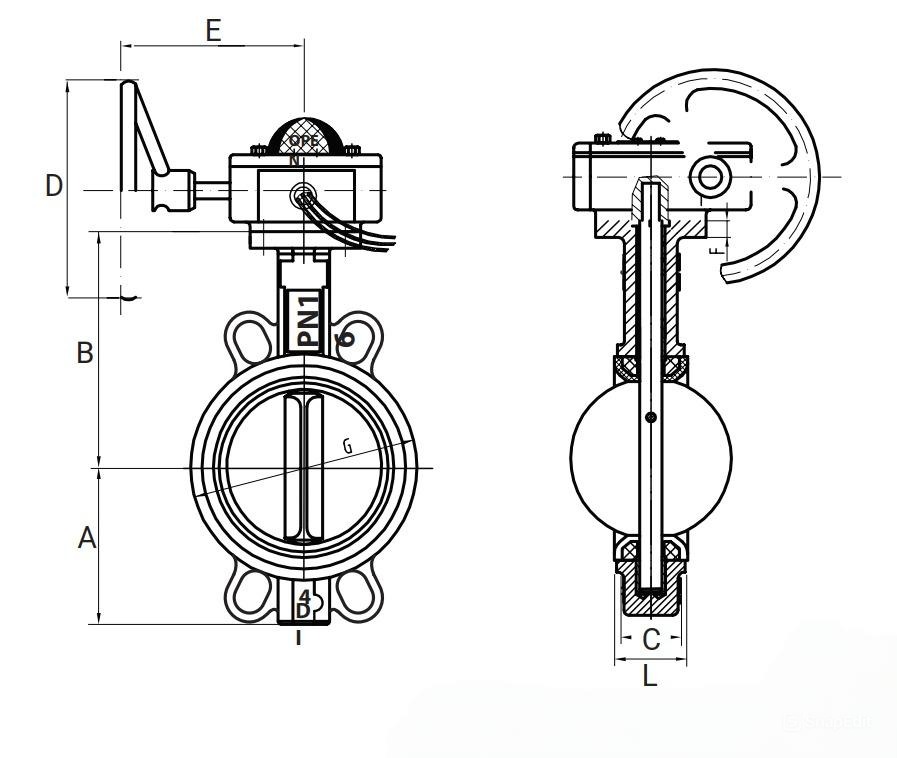

| Size (DN) | Chiều dài L (mm) | Chiều cao B (mm) | Trọng lượng (kg) |
|---|---|---|---|
| DN50 – 2″ | 45 | 161 | 8.0 |
| DN100 – 4″ | 55 | 200 | 10.5 |
| DN200 – 8″ | 63 | 260 | 22.5 |
Ứng dụng thực tế
Trong hệ van công nghiệp, ARV SSB ứng dụng hiệu quả tại các hệ thống điều hòa không khí Chiller, trạm xử lý nước và các mạng lưới cấp nước sản xuất yêu cầu giám sát trạng thái tập trung. Lớp sơn Epoxy tĩnh điện giúp thiết bị duy trì độ bền và chống oxy hóa vượt trội trong môi trường nhà xưởng.
Đối với các dự án tích hợp hệ van PCCC, sản phẩm là lựa chọn tin cậy để ngăn chia khu vực và truyền tín hiệu trạng thái về tủ trung tâm điều khiển. Việc giám sát liên tục trạng thái van giúp phát hiện ngay lập tức các lỗi vận hành vô ý, đảm bảo hệ thống chữa cháy luôn ở trạng thái sẵn sàng cao nhất.
Ngoài ra, van còn được tin dùng trong các hạ tầng kho bãi và khu công nghiệp cao nhờ hoạt động êm ái và cơ chế chỉ báo (Indicator) bằng nhựa kỹ thuật rõ ràng. Sự linh hoạt này giúp giảm thiểu tối đa chi phí dừng máy để bảo trì, gia tăng hiệu quả kinh tế cho chủ đầu tư dự án.
Tiêu chuẩn tin cậy
Mọi dòng van bướm tín hiệu ARV đều tuân thủ dây chuyền công nghệ tự động hóa hiện đại, đạt chứng chỉ chất lượng ISO 9001 toàn cầu. Thân gang cầu GGG50 cùng lớp phủ sơn độ bền cao giúp thiết bị chịu được áp suất vận hành liên tục lên đến 21 bar mà không xảy ra hiện tượng mỏi vật liệu.
Sản phẩm đáp ứng tiêu chuẩn kết nối Wafer đa năng, cho phép lắp đặt dễ dàng giữa các mặt bích tiêu chuẩn BS hoặc ANSI mà không cần thay đổi cấu trúc ống. Thiết kế chốt định vị bằng thép không gỉ tăng cường tính an toàn, đảm bảo đĩa van luôn đồng tâm trong suốt vòng đời vận hành.
Lòng van trơn mịn kết hợp cùng đĩa bọc cao su EPDM giúp tối ưu hóa lưu lượng chảy, giảm thiểu hiện tượng sụt áp và ngăn ngừa tích tụ cặn bẩn công nghiệp. Điều này không chỉ bảo vệ thân van mà còn giúp kéo dài tuổi thọ cho toàn bộ hệ thống máy bơm và các thiết bị đo kiểm gắn kèm.
- Tiêu chuẩn thiết kế: Tuân thủ nghiêm ngặt quy định EN 12259-2 cho van bướm kỹ thuật.
- Kiểm soát áp suất: Thử nghiệm thực tế đạt chuẩn 300 psi / 21 bar.
- Vật liệu bền bỉ: Gang cầu GGG50 bọc EPDM cùng trục inox 2Cr13 chống mài mòn.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van bướm ARV SSB, kỹ thuật viên cần chú ý vệ sinh sạch mặt bích và sử dụng gioăng đệm phù hợp để đảm bảo độ kín tuyệt đối. Việc siết bu lông đối xứng giúp van định vị đồng tâm trên đường ống, tránh gây ma sát lớn lên trục và vòng đệm cao su khi vận hành.
Nên thực hiện kiểm tra định kỳ 6 tháng một lần hành trình đóng mở và độ nhạy của hộp công tắc giám sát để đảm bảo tín hiệu truyền về trung tâm luôn chính xác. Việc lắp đặt van ở vị trí thoáng, dễ tiếp cận tay quay vô lăng sẽ giúp công tác vận hành hệ thống công nghiệp trở nên thuận tiện và chuyên nghiệp hơn.
Sử dụng van bướm tín hiệu ARV SSB chính hãng là giải pháp đầu tư bền vững cho mọi hạ tầng đường ống công nghiệp và PCCC hiện nay. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là lá chắn an toàn, bảo vệ hiệu suất vận hành lâu dài cho toàn bộ công trình của bạn.
