Tổng quan sản phẩm

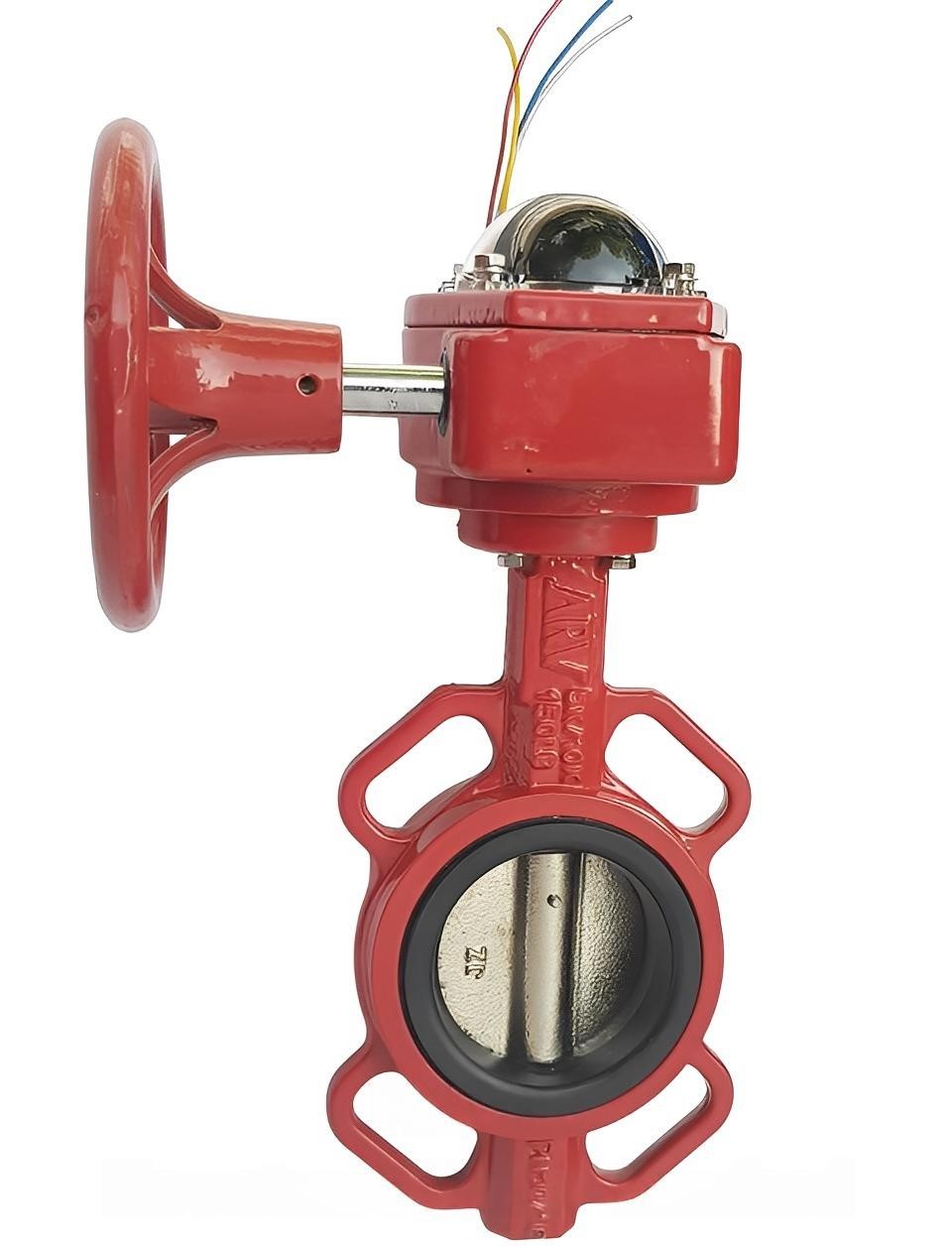

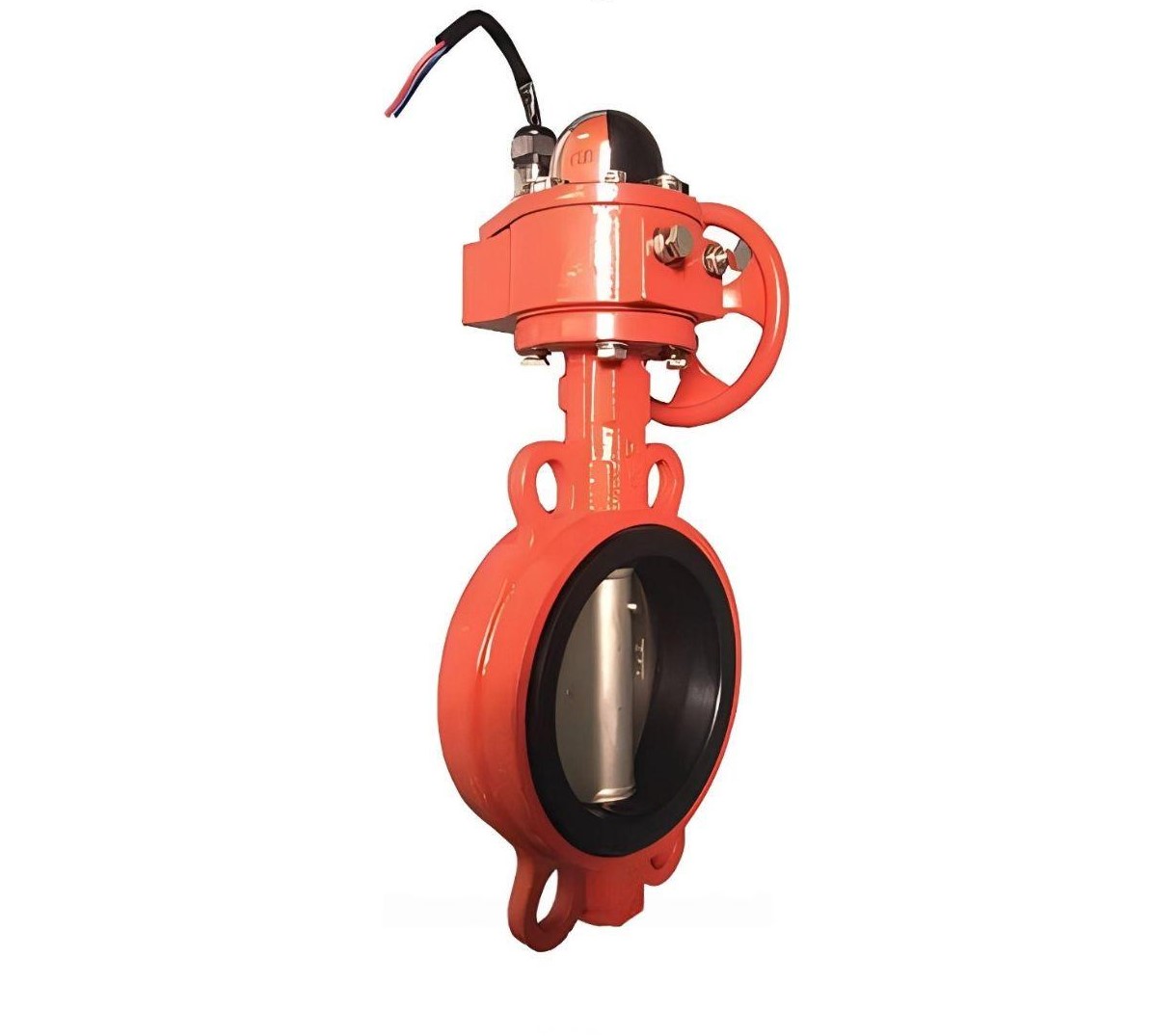

Trong các hạ tầng vận hành công nghiệp hiện đại, van bướm tín hiệu điện AUTA 3300H khẳng định vị thế là dòng van điều khiển tích hợp bộ giám sát trạng thái thuộc phân khúc Wafer Type Butterfly Valve with Signal Operation cao cấp. Với xuất xứ từ Malaysia, sản phẩm được thiết kế để chịu đựng các điều kiện vận hành khắc nghiệt, giúp đóng ngắt lưu chất và truyền tín hiệu phản hồi trạng thái đóng/mở về trung tâm điều khiển.
Thiết bị sở hữu cấu trúc dạng kẹp (Wafer) linh hoạt, cho phép kết nối an toàn với các mặt bích tiêu chuẩn kỹ thuật quốc tế như ISO 5211 và BS 5155. Đây là giải pháp tối ưu cho các mạng lưới cấp thoát nước và các trục dẫn lưu chất yêu cầu sự minh bạch về trạng thái vận hành trong dải nhiệt độ từ 0°C đến 80°C.
Dù mang đặc tính thuần túy của một thiết bị thuộc hệ van công nghiệp, AUTA 3300H vẫn thể hiện tính đa năng vượt trội khi ứng dụng vào hệ thống PCCC. Với áp lực làm việc định mức PN10/PN16 và lớp phủ sơn tĩnh điện độ dày 250 micron, sản phẩm đảm bảo sự ổn định và độ tin cậy tuyệt đối cho toàn bộ hạ tầng công trình.
Cấu tạo kỹ thuật
Thiết bị được chế tác từ gang cầu đạt chuẩn công nghiệp, giúp thân van chịu được các va đập cơ học và áp suất dòng chảy lớn mà không biến dạng. Sự kết hợp giữa trục thép không gỉ chắc chắn và đĩa van bằng gang cầu bọc vật liệu cao cấp mang lại khả năng vận hành bền bỉ trong môi trường lưu chất đa dạng.
| Bộ phận kỹ thuật | Vật liệu chi tiết |
|---|---|
| Thân van (Body) | Gang cầu GGG50 |
| Đĩa van (Disc) | Gang cầu (Ductile Iron) |
| Trục van (Shaft) | Thép không gỉ SS420 |
| Vòng đệm làm kín (Seat) | Cao su EPDM |
| Bạc lót (Bushing) | Nhựa Teflon (PTFE) |
| Cơ cấu vận hành | Hộp số tay quay (Wormgear) tích hợp công tắc tín hiệu |
| Xuất xứ | Malaysia (Thương hiệu AUTA) |
Kích cỡ DN50-DN300
Dòng van AUTA 3300H cung cấp dải kích thước tiêu chuẩn từ DN50 đến DN300, đáp ứng linh hoạt từ nhành ống nhỏ đến các trục dẫn kỹ thuật trung bình. Các thông số chiều cao thân và độ dày van được tính toán đồng bộ, hỗ trợ kỹ thuật viên tối ưu hóa phương án lắp đặt kẹp mặt bích tại hiện trường.
Thiết bị sử dụng cơ cấu tay quay trợ lực giúp việc đóng mở trở nên nhẹ nhàng, đồng thời tích hợp hộp tín hiệu điện (Signal Switch) để phản hồi trạng thái chính xác. Việc tuân thủ số lượng lỗ bu lông (n-d1) theo tiêu chuẩn giúp ngăn ngừa rò rỉ tại các điểm tiếp xúc mặt bích.
Mỗi đơn vị sản phẩm đều trải qua quy trình kiểm soát chất lượng khắt khe, đảm bảo hoạt động ổn định dưới áp lực PN10 hoặc PN16 định mức. Điều này cam kết độ kín tuyệt đối nhờ vòng đệm cao su EPDM chất lượng cao, bảo vệ an toàn cho các thiết bị đo lường và máy bơm gắn kèm.

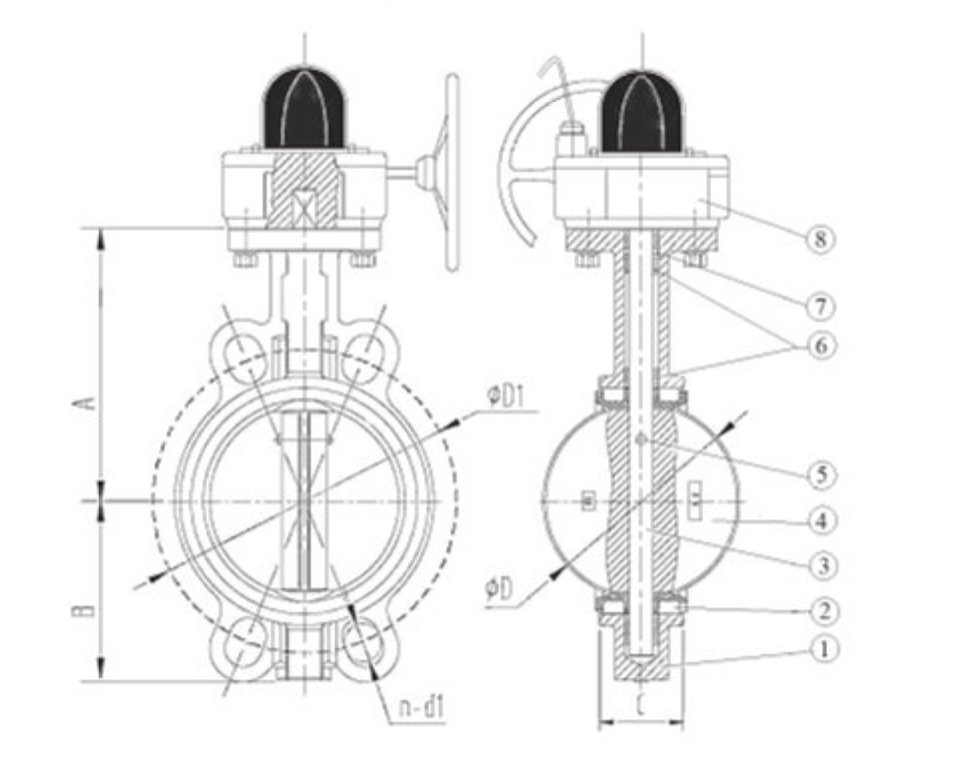

| Kích cỡ (DN) | Chiều cao A (mm) | Chiều cao B (mm) | Độ dày C (mm) |
|---|---|---|---|
| DN50 – DN100 | 127 – 162.5 | 64.5 – 106.5 | 42 – 52.1 |
| DN125 – DN200 | 117.9 – 240.6 | 118.5 – 167.4 | 54.4 – 60.6 |
| DN250 – DN300 | 263.8 – 301.7 | 204.2 – 240.3 | 65.6 – 76.9 |
Ứng dụng thực tế
Trong hệ van công nghiệp, AUTA 3300H ứng dụng hiệu quả tại các trạm cấp nước nhà máy, hệ thống điều hòa Chiller và các mạng lưới yêu cầu giám sát trạng thái thiết bị tập trung. Lớp phủ sơn tĩnh điện cả trong lẫn ngoài giúp thiết bị chống lại sự ăn mòn điện hóa và duy trì thẩm mỹ bền bỉ trong môi trường vận hành lâu dài.
Đối với hệ van PCCC, sản phẩm là lựa chọn tin cậy đóng vai trò cảnh báo trạng thái hoạt động của van về trung tâm báo cháy, đảm bảo hệ thống luôn sẵn sàng ứng phó sự cố. Khả năng chịu nhiệt độ lên đến 80°C và áp suất PN16 giúp thiết bị duy trì độ tin cậy cao nhất cho mạng lưới cứu hỏa công trình.
Ngoài ra, van còn được tin dùng trong các hạ tầng khu chế xuất nhờ cơ chế vận hành tay quay trợ lực dứt khoát kết hợp cùng tín hiệu điện minh bạch. Sự linh hoạt này giúp giảm thiểu tối đa rủi ro vận hành sai lệch, từ đó gia tăng hiệu quả quản lý và tuổi thọ cho toàn bộ hạ tầng đường ống dẫn.
Tiêu chuẩn tin cậy
Mọi dòng van bướm AUTA đều tuân thủ các quy định nghiêm ngặt về thiết kế theo tiêu chuẩn quốc tế ISO 5211 và BS 5155. Thân gang cầu GGG50 bền bỉ kết hợp với trục thép SS420 giúp tối ưu hóa lưu lượng dòng chảy, giảm thiểu hiện tượng sụt áp khi vận hành ở áp suất cao.
Sản phẩm đạt tiêu chuẩn kết nối mặt bích đa năng, cho phép lắp đặt thay thế linh hoạt vào các hệ thống hiện hữu mà không cần thay đổi cấu trúc ống dẫn. Lớp sơn bảo vệ tĩnh điện độ dày 250 micron đóng vai trò là lá chắn vững chắc chống lại các tác động tiêu cực từ độ ẩm và môi trường lưu chất.
Lòng van được thiết kế trơn mịn cùng hệ thống gioăng làm kín EPDM cao cấp đảm bảo van đạt độ kín tuyệt đối ngay cả sau hàng ngàn chu kỳ đóng mở. Thiết kế trục van với bạc lót PTFE tự bôi trơn giúp giảm thiểu lực ma sát, đảm bảo vận hành nhẹ nhàng và bảo vệ an toàn cho bộ hộp số tín hiệu.
- Tiêu chuẩn kết nối: Phù hợp hoàn toàn với mặt bích tiêu chuẩn ISO 5211 và BS 5155.
- Kiểm soát áp suất: Vận hành ổn định tại mức áp lực PN10 và PN16 tiêu chuẩn.
- Giám sát trạng thái: Tích hợp Signal Switch hỗ trợ kết nối hệ thống báo cháy hoặc BMS.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van bướm AUTA 3300H, kỹ thuật viên cần chú ý đấu nối dây tín hiệu điện theo đúng sơ đồ kỹ thuật để đảm bảo trạng thái phản hồi chính xác về tủ trung tâm. Việc vệ sinh sạch mặt bích và sử dụng bu lông đối xứng giúp mối nối luôn kín khít và đồng tâm, ngăn ngừa rò rỉ tại các điểm tiếp xúc kẹp Wafer.
Nên thực hiện kiểm tra định kỳ hành trình đóng mở và độ nhạy của công tắc tín hiệu để đảm bảo thiết bị luôn trong trạng thái vận hành hoàn hảo. Việc lắp đặt van ở vị trí thoáng, có đủ không gian cho tay quay vô lăng và đấu nối cáp tín hiệu sẽ giúp công tác vận hành hệ thống trở nên chuyên nghiệp hơn.
Sử dụng van bướm tín hiệu điện AUTA 3300H chính hãng xuất xứ Malaysia là cam kết cao nhất cho sự minh bạch và an toàn của các dự án hạ tầng lớn. Sản phẩm không chỉ đảm bảo chức năng ngăn dòng dứt khoát mà còn là thành phần giám sát tin cậy cho toàn bộ mạng lưới đường ống công nghiệp và PCCC.
