Tổng quan ARV-202FE

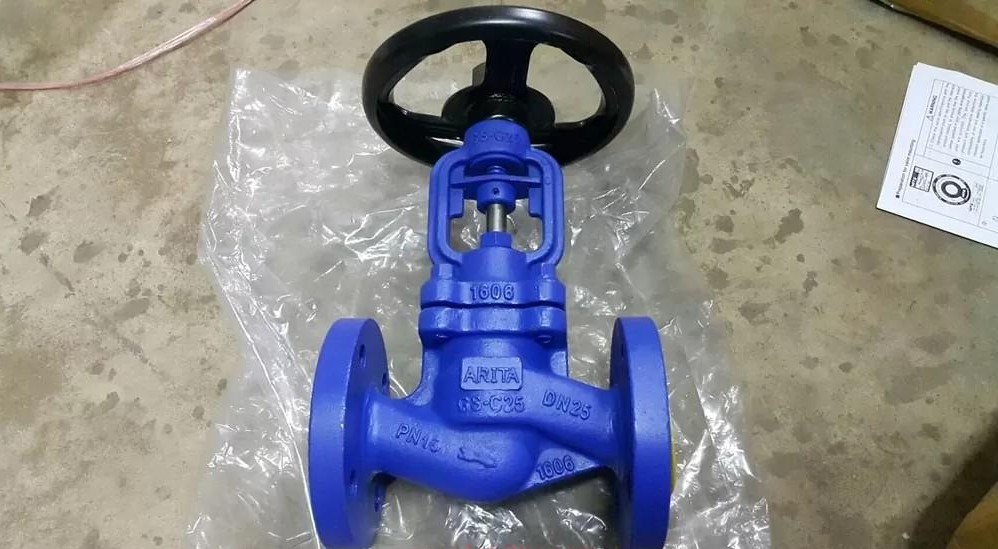

Van cầu mặt bích Arita ARV-202FE(D)-BS-PN16 là dòng thiết bị kiểm soát dòng chảy hiệu suất cao được sản xuất tại Malaysia. Sản phẩm nổi bật với thiết kế Bellow Seal (gioăng ống giãn nở), đảm bảo độ kín khít tuyệt đối và ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài. Đây là giải pháp chốt chặn tin cậy, đáp ứng các tiêu chuẩn khắt khe trong Hệ Van Công Nghiệp hiện đại.
Thiết bị được thiết kế tuân thủ nghiêm ngặt tiêu chuẩn EN 12516 và tiêu chuẩn mặt bích EN 1092-1 PN16. Vỏ van được đúc từ thép carbon (Cast Steel GS-C25 / 1.0619), mang lại khả năng chịu áp lực và nhiệt độ vượt trội so với các dòng van gang thông thường. ARV-202FE là lựa chọn tối ưu cho các hệ thống hơi nóng, dầu tải nhiệt và hóa chất trong Hệ Van Công Nghiệp.
Sản phẩm sở hữu dải kích thước cực kỳ rộng từ DN15 đến DN350, cho phép tích hợp linh hoạt vào mọi hạ tầng đường ống từ nhỏ đến lớn. Với khả năng chịu nhiệt độ vận hành tối đa lên đến 350°C, model này khẳng định năng lực vượt trội của thương hiệu Arita. Thiết bị giúp đảm bảo tính an toàn và hiệu quả vận hành bền vững cho toàn bộ Hệ Van Công Nghiệp.
Cấu tạo kỹ thuật
Sự bền bỉ của ARV-202FE đến từ hệ thống linh kiện thép hợp kim và thép không gỉ cao cấp như inox 304 và 20Cr13. Điểm nhấn kỹ thuật chính là bộ phận Bellows bằng inox 304 phối hợp cùng gioăng Graphite, giúp triệt tiêu hoàn toàn rủi ro rò rỉ tại trục van. Sự kết hợp vật liệu chuẩn xác giúp thiết bị duy trì hiệu suất ổn định trong Hệ Van Công Nghiệp.
| Bộ phận chi tiết | Vật liệu (Material) | Đặc tính kỹ thuật |
|---|---|---|
| Thân (Body) & Nắp (Bonnet) | Cast Steel (1.0619) | Chịu áp lực, nhiệt độ cao |
| Đĩa van (Disc) | A105 + 13Cr | Chống mài mòn, đóng kín |
| Ống giãn nở (Bellows) | Inox 304 | Chống rò rỉ tuyệt đối |
| Trục van (Stem) | 20Cr13 | Độ cứng cao, chịu lực tốt |
Dải kích thước
Van cầu Arita ARV-202FE cung cấp dải DN từ 15 đến 350 với thông số mặt bích chuẩn DIN PN16. Việc nắm rõ chiều dài thân (L) và đường kính ngoài mặt bích (D) giúp kỹ sư tối ưu hóa không gian lắp đặt và thi công. Mỗi kích cỡ đều được thử nghiệm áp suất vỏ 2.4 MPa và áp suất seal 1.76 MPa trước khi xuất xưởng.
Dưới đây là bảng tra cứu kích thước lắp đặt thực tế cho các dải DN phổ biến của dòng van ARV-202FE trong Hệ Van Công Nghiệp:
| Kích thước (DN) | L (mm) | D (mm) | Số lỗ bu lông (n-Ød) |
|---|---|---|---|
| DN15 – DN25 | 130 – 160 | 95 – 115 | 4 – Ø14 |
| DN50 – DN100 | 230 – 350 | 165 – 220 | 4 – Ø18 đến 8 – Ø18 |
| DN150 – DN250 | 480 – 730 | 285 – 405 | 8 – Ø22 đến 12 – Ø26 |
| DN300 – DN350 | 850 – 980 | 460 – 520 | 12 – Ø26 đến 16 – Ø30 |
Hiệu suất thực tế
ARV-202FE đạt hiệu suất vận hành ấn tượng với áp suất danh định 1.6 MPa (PN16) xuyên suốt toàn bộ dải kích thước. Thiết kế Bellow Seal giúp giảm thiểu tần suất bảo trì do không cần siết lại bộ phận packing thường xuyên như van cầu truyền thống. Sản phẩm là đại diện ưu tú cho dòng van thép đúc chất lượng cao trong Hệ Van Công Nghiệp.
- Cơ chế Bellows seal inox 304 đảm bảo chu kỳ đóng mở lên đến hàng nghìn lần mà không rò rỉ.
- Phạm vi nhiệt độ hoạt động rộng đến 350°C, thích hợp cho hơi bão hòa và dầu nóng.
- Vật liệu đệm Graphite kết hợp Inox 304 tăng cường khả năng chịu nhiệt và áp suất tại các khớp nối.
- Tay quay thiết kế trợ lực giúp vận hành các size lớn như DN350 trở nên thuận tiện hơn.
Thiết bị hoạt động cực kỳ ổn định trong các môi trường lưu chất có tính thẩm thấu cao hoặc độc hại. Khả năng chống ăn mòn của thép đúc và các chi tiết nội bộ bằng thép không gỉ giúp bảo vệ hệ thống khỏi các sự cố ngoài ý muốn. ARV-202FE là sự đầu tư bền vững, mang lại sự an tâm tuyệt đối cho chủ đầu tư trong Hệ Van Công Nghiệp.
Kỹ thuật lắp đặt
Khi lắp đặt ARV-202FE, cần lưu ý hướng mũi tên đúc nổi trên thân van phải trùng với hướng dòng chảy của lưu chất. Mặt bích đường ống phải song song và đồng tâm với mặt bích van để tránh gây ứng suất cơ học lên vỏ thép. Việc tuân thủ quy trình kỹ thuật từ datasheet là điều kiện bắt buộc để van vận hành tốt trong Hệ Van Công Nghiệp.
Nên sử dụng gioăng mặt bích chịu nhiệt phù hợp với nhiệt độ vận hành 350°C để đảm bảo độ kín tại các điểm kết nối. Định kỳ kiểm tra độ trơn tru của trục van và bổ sung mỡ chịu nhiệt tại vị trí chén dầu (Oil Cup). Sự chăm sóc kỹ thuật đúng cách sẽ giúp tối ưu hóa vòng đời thiết bị và đảm bảo an toàn cho toàn bộ Hệ Van Công Nghiệp.
Sản phẩm Arita xuất xứ Malaysia mang đầy đủ chứng chỉ CO/CQ, đáp ứng các tiêu chuẩn khắt khe nhất của dự án. Với cấu tạo thép đúc tinh xảo, ARV-202FE là khắc tinh của các sự cố rò rỉ nhiệt năng. Chúng tôi cam kết cung cấp giải pháp thiết bị chuẩn xác, nâng tầm hiệu quả hạ tầng cho mọi công trình trong Hệ Van Công Nghiệp.
Phạm vi ứng dụng
Van cầu thép ARV-202FE được tin dùng đặc biệt trong các nhà máy nhiệt điện, dệt nhuộm và sản xuất thức ăn chăn nuôi. Sản phẩm là mắt xích quan trọng trong hệ thống dẫn dầu truyền nhiệt và hơi bão hòa áp suất cao. Tại các nhà máy hóa dầu, dòng van Bellow Seal này là lựa chọn ưu tiên để bảo vệ môi trường và an toàn lao động.
Với dải DN đến 350, van đáp ứng tốt nhu cầu của các đường ống trục chính trong khu công nghiệp. Khả năng vận hành bền bỉ giúp doanh nghiệp giảm thiểu thời gian dừng máy và tổn thất năng lượng. Hệ Van Công Nghiệp luôn sẵn sàng đồng hành cùng quý khách hàng để cung cấp những sản phẩm Arita Malaysia chính hãng và chất lượng nhất.
