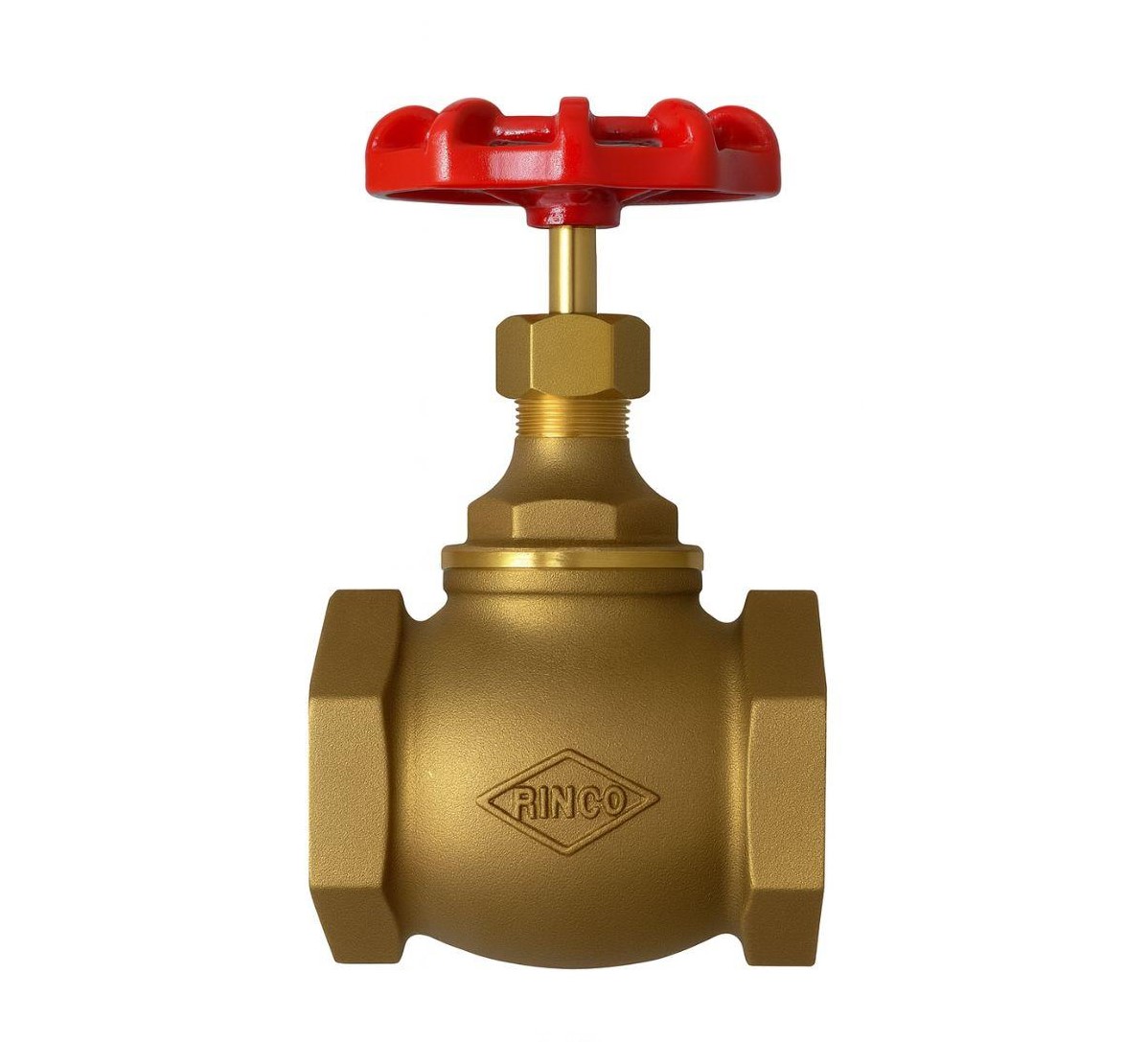

Tổng quan Rinco 303R
Van cầu ren đồng Rinco FIG 303R là dòng thiết bị kiểm soát dòng chảy chất lượng cao có xuất xứ từ Đài Loan. Sản phẩm được thiết kế để đáp ứng các tiêu chuẩn khắt khe trong Hệ Van Công Nghiệp, đặc biệt là trong các hệ thống dẫn hơi nước và chất lỏng. Với cấu trúc ren B.S.P.T tiêu chuẩn, thiết bị cho phép lắp đặt nhanh chóng và đảm bảo độ kín khít tuyệt đối.
Thiết bị được chế tác từ đồng đúc (Cast Bronze) bền bỉ, mang lại khả năng chống ăn mòn và chịu áp suất vận hành ấn tượng. Trong Hệ Van Công Nghiệp, Rinco 303R khẳng định giá trị nhờ sự ổn định cơ khí và tuổi thọ sử dụng lâu dài. Đây là giải pháp chốt chặn an toàn cho các đường ống yêu cầu sự tin cậy cao dưới áp lực hơi bão hòa lên đến 125 PSI.
Sản phẩm tuân thủ các tiêu chuẩn kỹ thuật JIS Class 10K (tương đương 1.37MPa), cho thấy năng lực vận hành mạnh mẽ. Với tay vặn màu đỏ đặc trưng, người vận hành có thể dễ dàng nhận diện và thao tác đóng mở một cách chính xác. Rinco FIG 303R là một phần không thể thiếu trong danh mục thiết bị hạ tầng của Hệ Van Công Nghiệp hiện đại.
Cấu tạo vật liệu
Sự bền bỉ của Rinco FIG 303R đến từ việc sử dụng các mác vật liệu cao cấp như đồng đúc và PTFE. Thân và nắp van được làm từ đồng đúc (Cast Bronze), giúp tăng cường khả năng chịu lực và chống lại các tác động oxy hóa từ môi trường lưu chất. Hệ thống làm kín sử dụng đệm PTFE, đảm bảo ngăn chặn rò rỉ hiệu quả trong suốt vòng đời của Hệ Van Công Nghiệp.
| Bộ phận chi tiết | Vật liệu (Material) | Ghi chú kỹ thuật |
|---|---|---|
| Thân (Body) & Nắp (Bonnet) | Đồng đúc (Cast Bronze) | Chất lượng đúc tinh xảo |
| Trục van (Stem) | Đồng (Brass) | Chịu lực xoắn tốt |
| Đĩa van (Disc) | Đồng (Brass / Cast Bronze) | Tùy chọn theo kích cỡ DN |
| Gioăng (Packing) | PTFE | Chịu nhiệt, độ kín cao |
| Tay vặn (Handwheel) | Gang (Cast Iron FC200) | Chắc chắn, sơn đỏ |

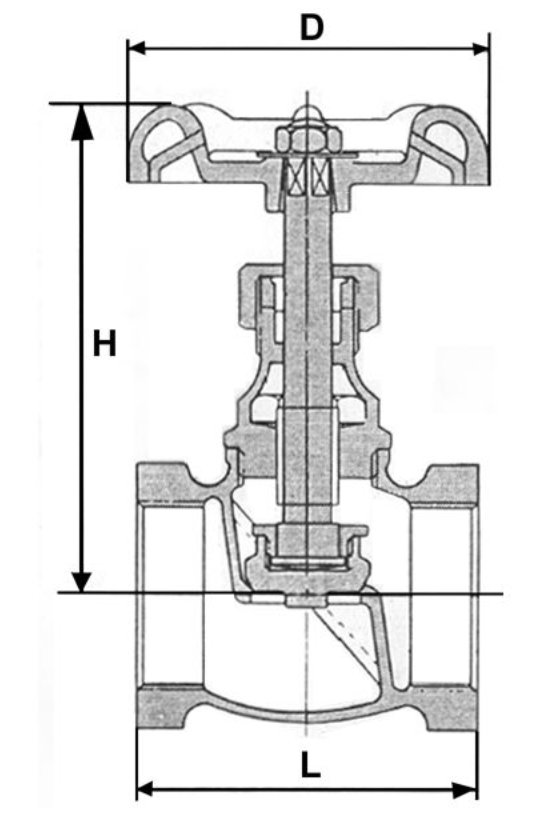

Bảng tra kích thước
Rinco FIG 303R cung cấp dải kích thước nối ren cực kỳ đa dạng từ DN10 đến DN100, đáp ứng mọi quy mô đường ống trong Hệ Van Công Nghiệp. Việc lựa chọn đúng kích cỡ danh định (DN) tương ứng với đường kính ngoài của ống (Phi) là yếu tố tiên quyết để đảm bảo kỹ thuật thi công. Hệ ren B.S.P.T giúp van thích nghi hoàn hảo với các hạ tầng ống dẫn tiêu chuẩn tại Việt Nam.
Dưới đây là bảng quy đổi kích thước ống Phi thực tế và ứng dụng lắp đặt phù hợp cho dòng van Rinco 303R:
| Size (DN) | Lắp ống Phi (mm) | Ứng dụng lắp đặt |
|---|---|---|
| DN10 – DN15 | 13mm – 21mm | Nhánh dẫn hơi nhỏ, thiết bị trao đổi nhiệt |
| DN20 – DN32 | 27mm – 42mm | Đường ống cấp nước nóng, hệ thống khí nén |
| DN40 – DN50 | 49mm – 60mm | Trục dẫn hơi bão hòa, bồn chứa công nghiệp |
| DN65 – DN100 | 76mm – 114mm | Đường ống chính, trạm phân phối nhiệt lượng |
Hiệu suất vận hành
Van cầu đồng Rinco FIG 303R sở hữu biểu đồ áp suất vận hành ấn tượng, phù hợp cho cả môi trường nước tĩnh và hơi nóng. Khả năng chịu áp lực lên đến 14.0 kgf/cm² cho nước tĩnh và 10.0 kgf/cm² cho dầu, khí hoặc nước dưới 120°C là minh chứng cho chất lượng Đài Loan. Sản phẩm khẳng định sự tin cậy tuyệt đối trong các ứng dụng của Hệ Van Công Nghiệp.
- Áp suất thử vỏ (Shell) đạt 20.0 kgf/cm², đảm bảo an toàn kết cấu dưới xung lực mạnh.
- Áp suất thử kín (Seat) tại mức 15.0 kgf/cm², ngăn chặn hoàn toàn rò rỉ qua đĩa van.
- Thiết kế đĩa van tối ưu giúp điều tiết lưu lượng mượt mà, không gây rung chấn cho đường ống.
- Vật liệu đồng sạch giúp van vận hành tốt trong các môi trường yêu cầu vệ sinh kỹ thuật cao.
Thiết bị hoạt động ổn định trong các môi trường yêu cầu tính kỷ luật kỹ thuật cao và tần suất đóng mở liên tục. Việc duy trì áp lực làm việc đúng tiêu chuẩn giúp bảo vệ hạ tầng đường ống và giảm thiểu rủi ro sự cố. Rinco FIG 303R là sự đầu tư bền vững, mang lại giá trị vận hành thực chất cho Hệ Van Công Nghiệp.
Kỹ thuật lắp đặt
Khi thi công Rinco 303R, cần đảm bảo hướng dòng chảy phải đi đúng hướng theo mũi tên chỉ dẫn hoặc cấu trúc lòng van cầu. Việc lắp đặt đúng hướng giúp đĩa van không bị áp lực đẩy trực tiếp khi ở trạng thái đóng, kéo dài tuổi thọ Hệ Van Công Nghiệp. Sử dụng băng tan chuyên dụng cho ren B.S.P.T để đảm bảo độ kín khít lâu dài tại các mối nối.
Cần tránh dùng lực quá mạnh khi xiết ren để không làm biến dạng thân đồng hoặc làm hỏng bước ren của thiết bị. Trong môi trường hơi nóng, cần kiểm tra định kỳ tình trạng của bộ đệm PTFE để phát hiện sớm các dấu hiệu rò rỉ cổ van. Sự chăm sóc kỹ thuật đúng cách là yếu tố tiên quyết để van vận hành bền bỉ trong Hệ Van Công Nghiệp.
Sản phẩm Rinco FIG 303R mang đầy đủ chứng chỉ chất lượng từ Đài Loan, đáp ứng các tiêu chuẩn khắt khe nhất của dự án. Mỗi đơn vị sản phẩm đều được kiểm tra áp lực nghiêm ngặt (Hydrostatic Test) trước khi cung ứng ra thị trường. Chúng tôi cam kết mang đến giải pháp Hệ Van Công Nghiệp chuẩn xác, giúp khách hàng tối ưu hóa hạ tầng kỹ thuật.
Phạm vi ứng dụng
Van cầu đồng Rinco 303R được tin dùng rộng rãi trong hệ thống lò hơi, đường ống dẫn hơi bão hòa và nước nóng trung tâm. Sản phẩm đóng vai trò quan trọng tại các trạm chiết nạp khí, hệ thống dầu truyền nhiệt và cấp nước sản xuất. Trong các xí nghiệp dệt nhuộm và thực phẩm, dòng van này là lựa chọn số một của Hệ Van Công Nghiệp.
Với khả năng chịu áp 125 PSI cho hơi, van đáp ứng tốt các yêu cầu của lò hơi công suất nhỏ và trung bình. Tính linh hoạt trong kích thước và sự bền bỉ của vật liệu đồng giúp doanh nghiệp quản lý hạ tầng một cách chuyên nghiệp. Hệ Van Công Nghiệp luôn sẵn sàng đồng hành cùng bạn để kiến tạo nên những công trình bền vững theo thời gian.
