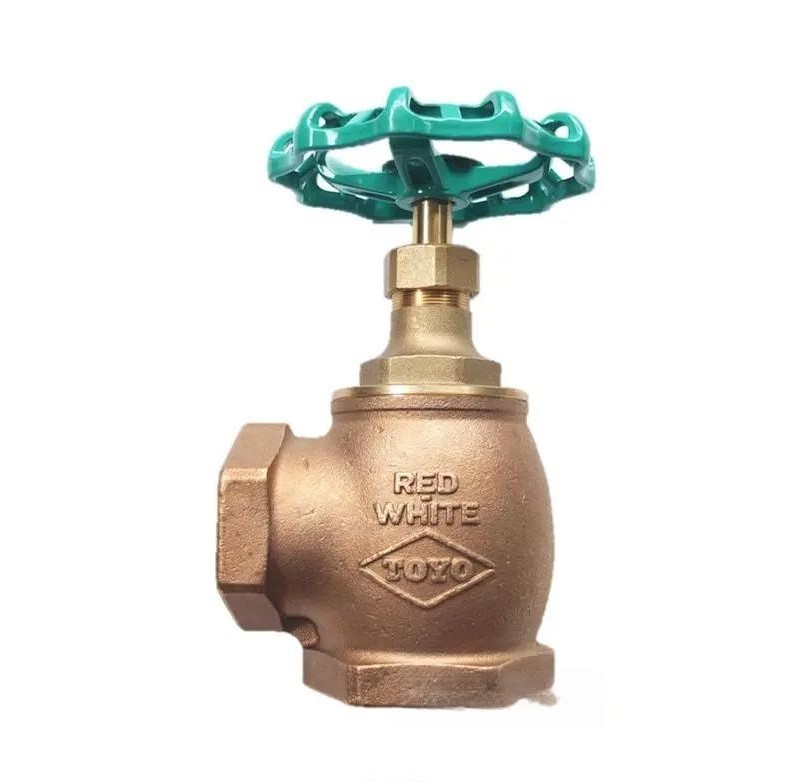

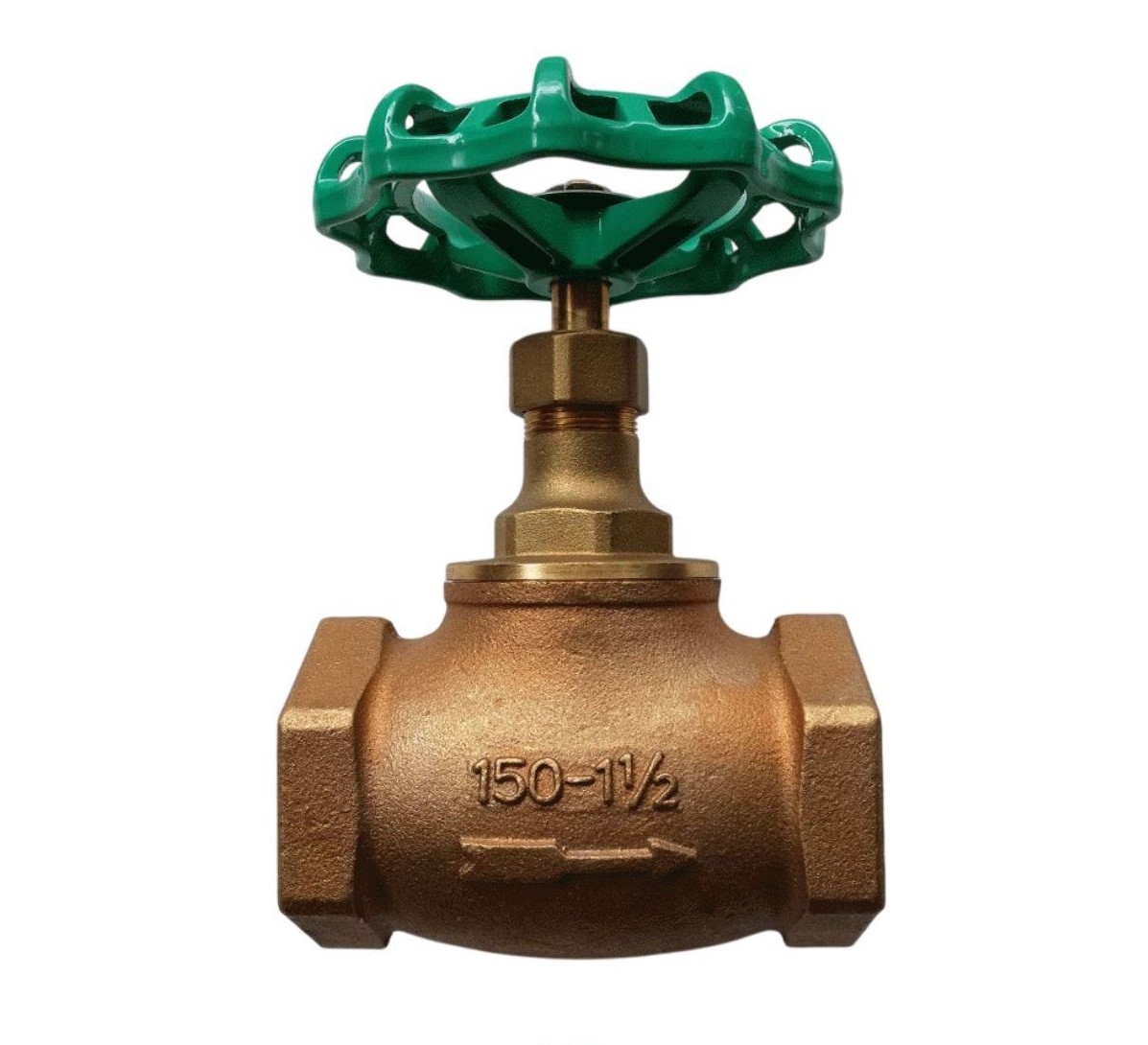

Tổng quan Toyo 213A
Van cầu ren đồng Toyo 213A là dòng thiết bị kỹ thuật cao cấp đạt tiêu chuẩn Class 150, được sản xuất trực tiếp tại Nhật Bản. Sản phẩm sở hữu thiết kế nắp ren (Screwed Bonnet) và trục xoay bên trong (Inside Screw) giúp tối ưu hóa khả năng điều tiết lưu chất. Trong Hệ Van Công Nghiệp, Toyo 213A được xem là giải pháp bền bỉ cho các hệ thống yêu cầu áp suất vận hành trung bình và cao.
Thân van được chế tác từ đồng đúc (Cast Bronze) theo tiêu chuẩn ASTM B584-C84400, đảm bảo khả năng chịu lực và chống ăn mòn hóa học xuất sắc. Thiết bị được tin dùng rộng rãi nhờ tính ổn định cơ khí tuyệt đối, đặc biệt trong các môi trường hơi bão hòa, nước và dầu. Đây là mắt xích quan trọng giúp nâng cao hiệu suất và độ an toàn cho toàn bộ Hệ Van Công Nghiệp.
Tay vặn (Handwheel) được làm từ nhôm đúc áp lực (Aluminum Die-cast) giúp giảm trọng lượng thiết bị nhưng vẫn đảm bảo độ cứng cáp khi thao tác. Thiết kế công thái học từ Nhật Bản giúp việc đóng mở trở nên nhẹ nhàng, giảm thiểu mệt mỏi cho người vận hành. Toyo 213A khẳng định giá trị vượt trội thông qua độ tinh xảo và tiêu chuẩn chất lượng khắt khe của Hệ Van Công Nghiệp.
Cấu tạo kỹ thuật
Mỗi chi tiết của Toyo 213A đều được chế tạo từ những vật liệu đặc chủng nhằm chống lại các tác động tiêu cực từ môi trường lưu chất. Đặc biệt, trục van sử dụng đồng kháng khử kẽm (Dezincification Resistant Brass) giúp ngăn chặn hiện tượng ăn mòn lỗ kim, kéo dài tuổi thọ thiết bị trong Hệ Van Công Nghiệp.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn vật liệu |
|---|---|---|
| Thân (Body) & Đĩa (Disk) | Cast Bronze | ASTM B584-C84400 |
| Nắp (Bonnet) | Forged Brass / Cast Bronze | B283-C37700 / B584-C84400 |
| Trục (Stem) | Special Brass | Kháng khử kẽm (Dezincification) |
| Gioăng (Gland packing) | Aramid fibers graphite | Chịu nhiệt, độ kín cao |

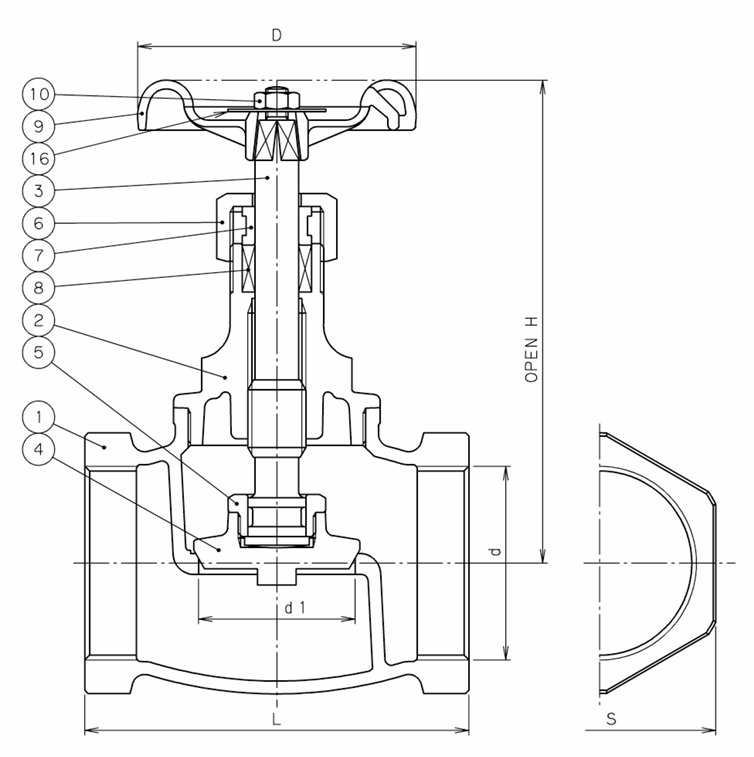

Bảng tra kích thước
Toyo 213A cung cấp dải kích thước nối ren Rc linh hoạt từ 1/4″ đến 3″, đáp ứng mọi nhu cầu lắp đặt trong Hệ Van Công Nghiệp. Kích thước chiều dài L và chiều cao H được chuẩn hóa giúp việc thay thế, bảo trì diễn ra nhanh chóng và chính xác. Việc lựa chọn đúng size giúp tối ưu hóa lưu lượng và áp suất cho hệ thống đường ống.
Dưới đây là bảng tra cứu kích thước ống Phi (mm) và trọng lượng tương ứng cho các model van cầu Toyo 213A trong Hệ Van Công Nghiệp:
| Size (Inch) | Ký hiệu DN | Lắp ống Phi (mm) | Trọng lượng (kg) |
|---|---|---|---|
| 1/4″ – 1/2″ | DN8 – DN15 | 13 mm – 21 mm | 0.19 – 0.27 |
| 3/4″ – 1 1/4″ | DN20 – DN32 | 27 mm – 42 mm | 0.44 – 1.08 |
| 1 1/2″ – 2″ | DN40 – DN50 | 49 mm – 60 mm | 1.50 – 2.70 |
| 2 1/2″ – 3″ | DN65 – DN80 | 76 mm – 90 mm | 3.44 – 4.12 |
Hiệu suất vận hành
Toyo 213A được thiết kế để vận hành ổn định dưới áp lực hơi bão hòa lên tới 1.03 MPa (150 psi). Đối với các lưu chất như nước, dầu hoặc gas ở điều kiện không sốc (Non-Shock), van có thể chịu được áp suất tối đa lên đến 2.07 MPa (300 psi). Đây là những thông số ấn tượng khẳng định năng lực của Toyo trong Hệ Van Công Nghiệp.
- Gioăng làm kín bằng sợi Aramid pha than chì giúp chịu nhiệt và chống mài mòn vượt trội.
- Hệ ren Rc tiêu chuẩn giúp kết nối chắc chắn, ngăn ngừa tình trạng rò rỉ dưới áp lực cao.
- Trục van đặc chủng giúp duy trì chu kỳ đóng mở mượt mà ngay cả khi hoạt động liên tục trong Hệ Van Công Nghiệp.
- Vật liệu nắp đồng rèn (Forged Brass) cho các size nhỏ giúp tăng cường độ cứng vững cho kết cấu.
Mỗi đơn vị sản phẩm Toyo 213A đều trải qua quy trình kiểm soát chất lượng nghiêm ngặt trước khi cung ứng ra thị trường. Khả năng làm việc đa năng trong nhiều môi trường lưu chất khác nhau giúp tiết kiệm chi phí lưu kho cho doanh nghiệp. Toyo 213A là giải pháp kỹ thuật toàn diện cho mọi Hệ Van Công Nghiệp hiện đại.
Kỹ thuật lắp đặt
Khi lắp đặt van cầu Toyo 213A, kỹ thuật viên cần đảm bảo hướng mũi tên trên thân van trùng với hướng đi của dòng chảy lưu chất. Đối với kết nối ren, cần sử dụng keo chịu nhiệt hoặc băng tan chuyên dụng để bảo vệ bước ren đồng. Việc tuân thủ quy trình lắp đặt giúp thiết bị hoạt động tối ưu công năng trong Hệ Van Công Nghiệp.
Cần thường xuyên kiểm tra bộ phận Gland Packing để đảm bảo không có hiện tượng rò rỉ hơi tại cổ van. Đối với hệ thống hơi bão hòa, việc duy trì áp suất trong ngưỡng cho phép (1.03 MPa) là cực kỳ quan trọng để bảo vệ đĩa van. Sự chú trọng trong bảo trì định kỳ sẽ giúp kéo dài tuổi thọ của thiết bị trong Hệ Van Công Nghiệp.
Sản phẩm mang đầy đủ uy tín của thương hiệu Toyo Valve Nhật Bản, đáp ứng các tiêu chuẩn khắt khe về an toàn kỹ thuật. Với chất lượng đồng đúc tiêu chuẩn ASTM, Toyo 213A là khắc tinh của tình trạng oxy hóa và mài mòn. Chúng tôi cam kết cung cấp giải pháp Hệ Van Công Nghiệp chính hãng, mang lại hiệu quả kinh tế bền vững.
Phạm vi ứng dụng
Toyo 213A được ứng dụng rộng rãi trong các hệ thống nồi hơi công nghiệp, đường ống dẫn hơi bão hòa và nước nóng. Sản phẩm là lựa chọn hàng đầu cho các nhà máy hóa chất, xưởng dệt nhuộm và công nghiệp thực phẩm nhờ vật liệu đồng sạch. Trong các tòa nhà cao tầng, dòng van này đóng vai trò quan trọng trong hệ thống HVAC và cấp thoát nước trung tâm.
Khả năng chịu áp lực lên đến 300 psi đối với chất lỏng giúp van vận hành tốt trong các trạm bơm tăng áp. Sự bền bỉ của hàng Nhật Bản giúp doanh nghiệp giảm thiểu thời gian dừng máy do hỏng hóc thiết bị. Hệ Van Công Nghiệp luôn sẵn sàng đồng hành cùng bạn để kiến tạo nên những hệ thống hạ tầng đường ống đẳng cấp quốc tế.
