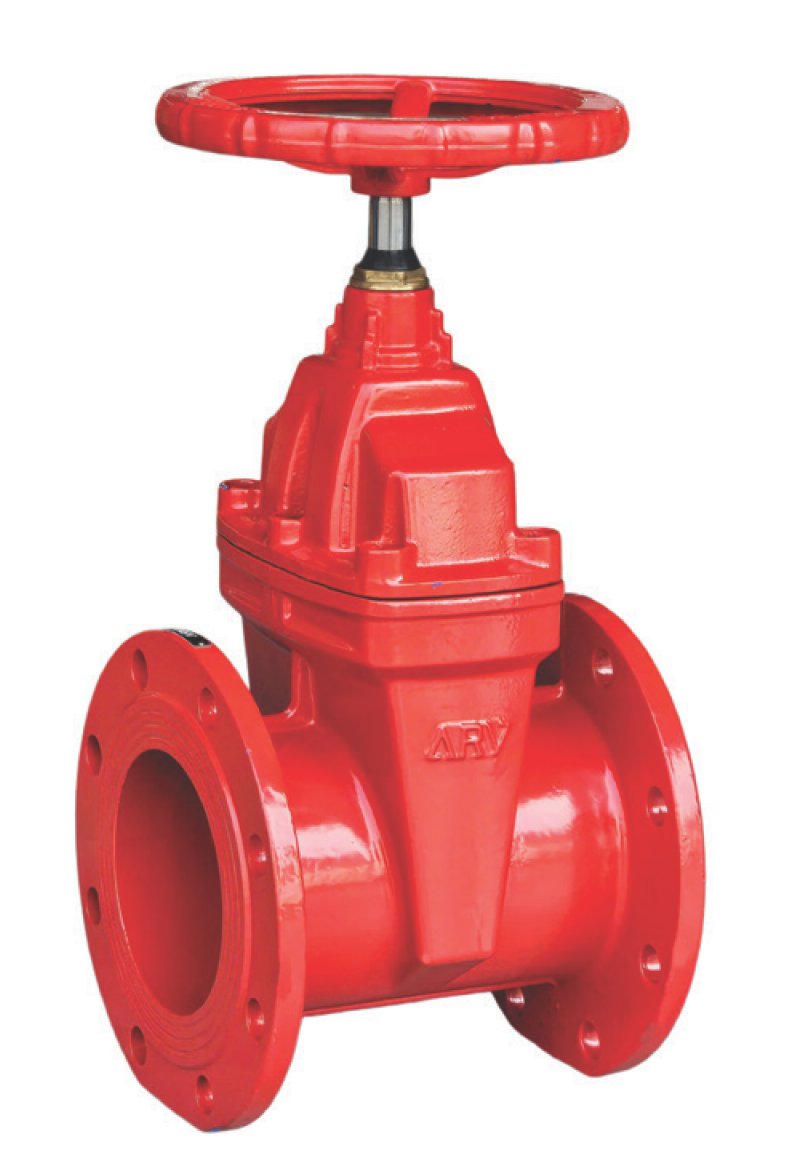

Van cổng ARV NRG
Trong hệ thống kiểm soát lưu chất hạ tầng, van cổng ARV NRG là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van công nghiệp hiện đại. Với xuất xứ từ Việt Nam, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các môi trường nước nhờ thiết kế lá van bọc cao su kín khít tuyệt đối, giúp dòng chảy đi qua hoàn toàn mà không gây sụt áp.
Sản phẩm nổi bật với cấu trúc thân van chắc chắn từ gang cầu GGG50, được thiết kế để chịu được các tác động vật lý và áp suất làm việc tiêu chuẩn từ 16 bar đến 25 bar. Đây là thiết bị chiến lược cho các đường ống dẫn nước trong hạ tầng kỹ thuật của khu công nghiệp, khu chế xuất và các tòa nhà cao tầng hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, NRG đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Nhờ thiết kế ty chìm gọn gàng, sản phẩm đáp ứng hoàn hảo các tiêu chuẩn thiết kế BS 5163 và DIN 3352 F4, đảm bảo an toàn tuyệt đối cho hệ thống phòng cháy chữa cháy.
Cấu tạo ty chìm NRG
Van cổng ARV NRG được chế tác từ vật liệu gang cầu (GGG50) tiêu chuẩn, giúp chống lại sự va đập và áp lực lớn từ dòng chảy. Trục van bằng thép không gỉ 2Cr13 được gia công với độ chính xác cơ khí cao, đảm bảo hành trình đóng mở dứt khoát thông qua thân ren gắn trong thân van.
Hệ thống làm kín sử dụng lá van bằng gang cầu bọc cao su tự nhiên EPDM bền bỉ, giúp ngăn chặn rò rỉ lưu chất và bảo vệ bề mặt làm việc. Đai ốc đĩa và đai ốc đẩy bằng đồng (Brass) giúp giảm ma sát, kết hợp cùng vòng đệm Teflon giúp người vận hành thao tác nhẹ nhàng và êm ái.
Toàn bộ thân van được phủ sơn tĩnh điện Epoxy giúp bảo vệ thiết bị khỏi các tác nhân gây oxy hóa từ môi trường bên ngoài. Sự kết hợp giữa vật liệu chịu lực và cơ chế lá van bọc cao su giúp thiết bị duy trì được độ kín vượt trội ngay cả khi áp suất dòng chảy biến động lớn.
- Thân và nắp van: Gang cầu (GGG50) chịu áp lực và va đập cơ học cực tốt.
- Lá van: Gang cầu bọc cao su EPDM đạt độ kín khít tuyệt đối 100%.
- Trục van: Thép không gỉ 2Cr13 chống ăn mòn và chịu lực kéo cao.
- Gioăng làm kín: Cao su NBR bền bỉ, chống rò rỉ tại cổ van.
Kích cỡ DN50 đến DN300
Dòng NRG cung cấp dải kích thước tiêu chuẩn từ DN50 đến DN300 (tương đương 2″ đến 12″), đáp ứng mọi quy mô đường ống từ dân dụng đến công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn mặt bích PN10 và PN16, cho phép lắp đặt thay thế linh hoạt.

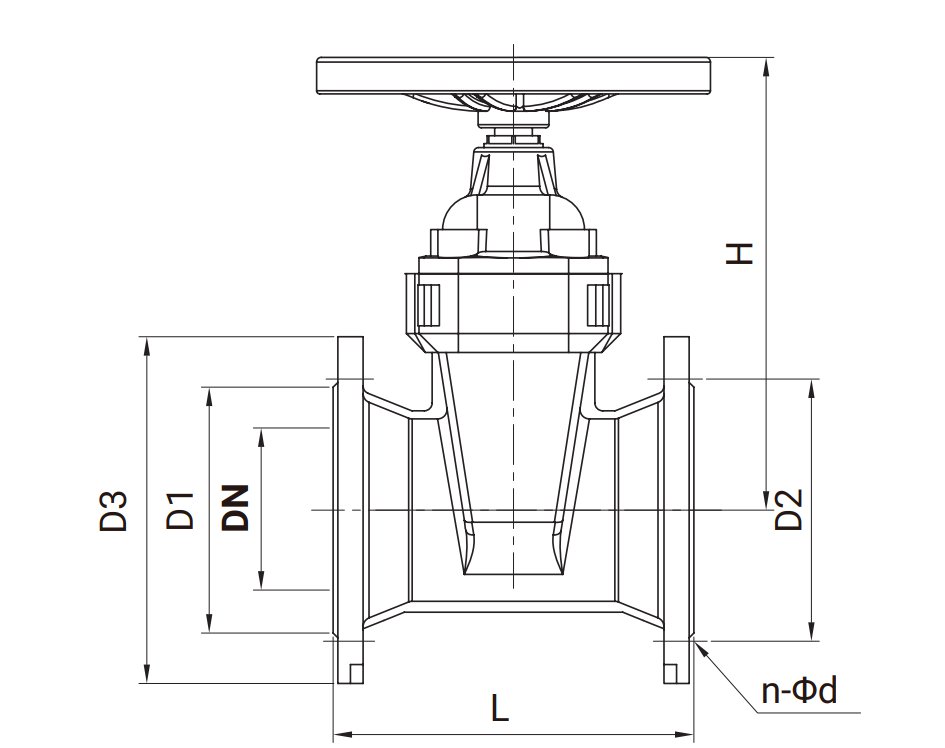

Thiết bị có khả năng làm việc ổn định dưới nhiệt độ tối đa lên đến 50°C, phù hợp cho các hệ thống cấp nước sạch và cứu hỏa. Việc tuân thủ chính xác các thông số chiều dài L và chiều cao H giúp tối ưu hóa không gian lắp đặt tại các vị trí chật hẹp như tủ chữa cháy hoặc hầm kỹ thuật.
Mỗi kích thước đều được thiết kế để chịu được áp suất định mức từ 16 bar (230 psi) đến 25 bar (360 psi) tùy theo phiên bản lựa chọn. Đây là ưu điểm giúp dòng van ARV luôn giữ vững vị thế trong các bản vẽ thiết kế hạ tầng kỹ thuật và cơ điện tại Việt Nam.
| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | D1 (mm) |
|---|---|---|---|
| DN50 – DN80 | 178 – 203 | 220 – 290 | 99 – 132 |
| DN100 – DN150 | 229 – 267 | 330 – 420 | 156 – 211 |
| DN200 – DN300 | 292 – 356 | 500 – 720 | 266 – 370 |
Ứng dụng công nghiệp thực tế
Model NRG ứng dụng cực kỳ hiệu quả trong các hệ thống cấp nước sạch đô thị, mạng lưới thoát nước và các nhà máy xử lý nước thải công nghiệp. Khả năng chống ăn mòn nhờ lớp sơn Epoxy giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm tại Việt Nam.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được trang bị cho các trạm bơm tăng áp và các đường ống nhánh cấp nước cứu hỏa tầng. Thiết kế ty chìm giúp bảo vệ phần ren trục van khỏi các tác động bên ngoài, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố xảy ra.
Bên cạnh đó, van còn được dùng trong các hệ thống tưới tiêu hoặc điều tiết lưu lượng nước yêu cầu độ bền thiết bị cao. Sự linh hoạt trong vận hành và độ kín của lá van bọc cao su giúp thiết bị này luôn giữ được áp lực ổn định cho toàn bộ hạ tầng đường ống phía sau.
Tiêu chuẩn độ tin cậy
Mọi sản phẩm ARV NRG đều phải trải qua quy trình kiểm tra áp lực khắt khe theo các tiêu chuẩn quốc tế để đảm bảo không rò rỉ tại thân và đế van. Tiêu chuẩn thiết kế BS 5163 cùng các mối nối mặt bích chính xác giúp van vận hành ổn định dưới áp suất cao.
Vật liệu gang cầu GGG50 của ARV đạt các chứng chỉ về độ bền cơ học, không gây ảnh hưởng đến chất lượng lưu chất trong quá trình truyền dẫn. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu ARV trong việc cung cấp các giải pháp van công nghiệp bền vững.
Lòng van được gia công trơn nhẵn, giúp giảm thiểu lực cản dòng chảy và ngăn chặn sự tích tụ mảng bám hay vi khuẩn lâu ngày. Thiết kế này không chỉ đảm bảo hiệu suất vận hành mà còn giúp kéo dài thời gian giữa các kỳ bảo trì định kỳ cho hệ thống.
- Tiêu chuẩn thiết kế: Tuân thủ BS 5163 và DIN 3352 F4 chuyên dụng.
- Lớp phủ bảo vệ: Sơn tĩnh điện Epoxy cao cấp chống ăn mòn tuyệt đối.
- Khả năng chịu áp: Đạt mức 16 bar đến 25 bar tùy theo ứng dụng cụ thể.
Lắp đặt đúng kỹ thuật
Khi tiến hành lắp đặt van ARV NRG, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm mặt bích phù hợp để loại bỏ rủi ro rò rỉ. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối luôn vững chắc dưới áp suất làm việc của hệ thống.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ 6 tháng một lần để đảm bảo đĩa van bọc cao su và trục van luôn trong trạng thái vận hành tốt nhất. Lưu ý không sử dụng van cổng cho mục đích điều chỉnh lưu lượng hoặc làm van một chiều để tránh hư hại lá van.
Sử dụng van cổng ARV NRG chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án hạ tầng cơ điện và PCCC. Sản phẩm không chỉ là thiết bị đóng ngắt mà còn là thành phần bảo vệ độ bền vững cho toàn bộ mạng lưới đường ống công nghiệp tại Việt Nam.
