Tổng quan sản phẩm

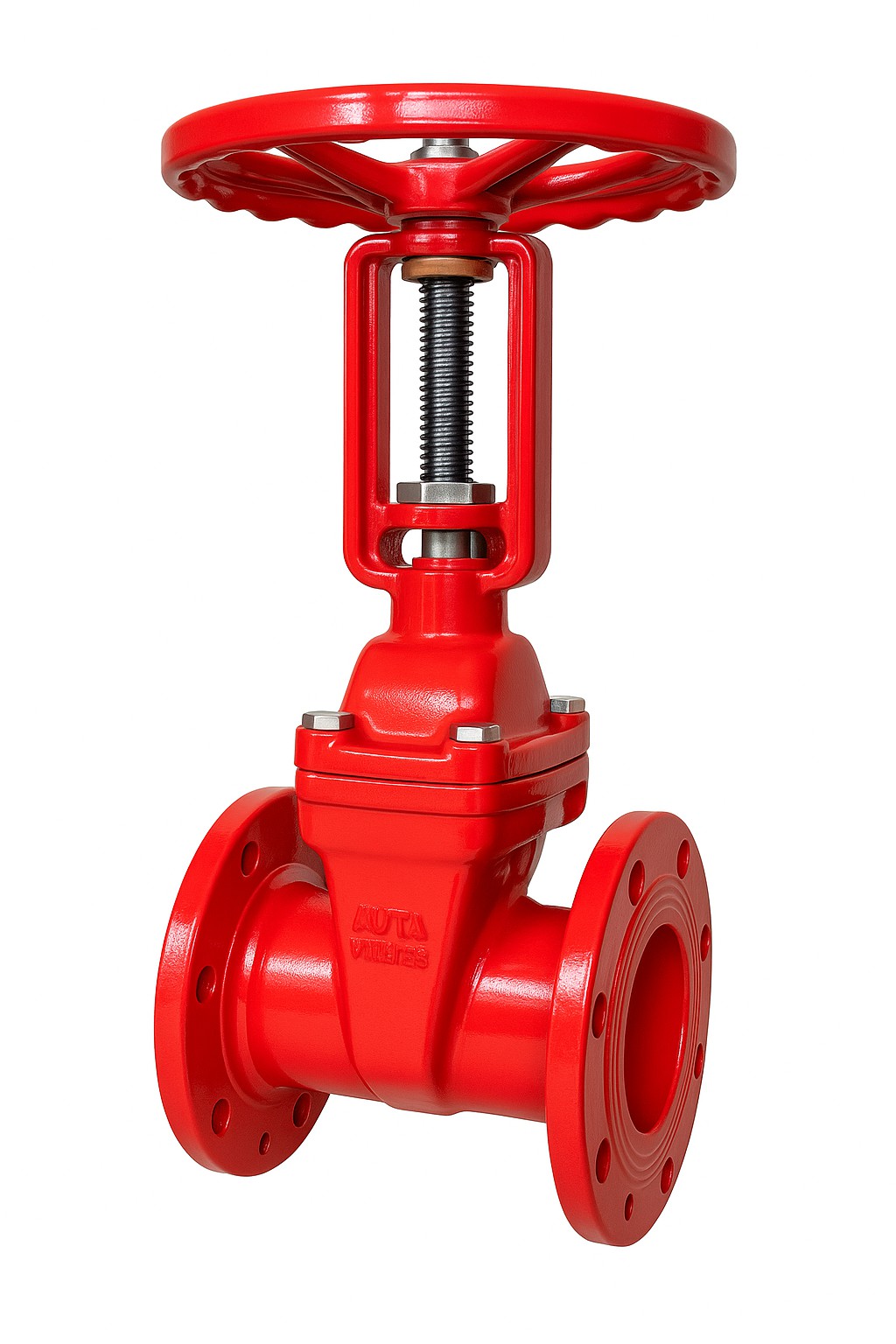

Trong hệ thống kiểm soát lưu chất công trình, van cổng AUTA 1210H là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van công nghiệp hiện đại. Với xuất xứ từ Malaysia, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các môi trường nước nhờ thiết kế lá van bọc cao su kín khít tuyệt đối, giúp dòng chảy lưu thông mượt mà.
Sản phẩm nổi bật với cấu trúc thân van từ gang cầu GGG50 chắc chắn, chịu được các tác động vật lý mạnh và áp suất làm việc đa dạng PN10/PN16/PN25. Đây là thiết bị chiến lược cho các đường ống dẫn nước trong hạ tầng kỹ thuật của khu công nghiệp, khu chế xuất và các tòa nhà cao tầng hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, 1210H đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Nhờ thiết kế ty nổi (OS&Y) giúp dễ dàng nhận biết trạng thái đóng mở, thiết bị đáp ứng hoàn hảo các tiêu chuẩn an toàn khắt khe của hệ thống phòng cháy chữa cháy.
Cấu tạo ty nổi

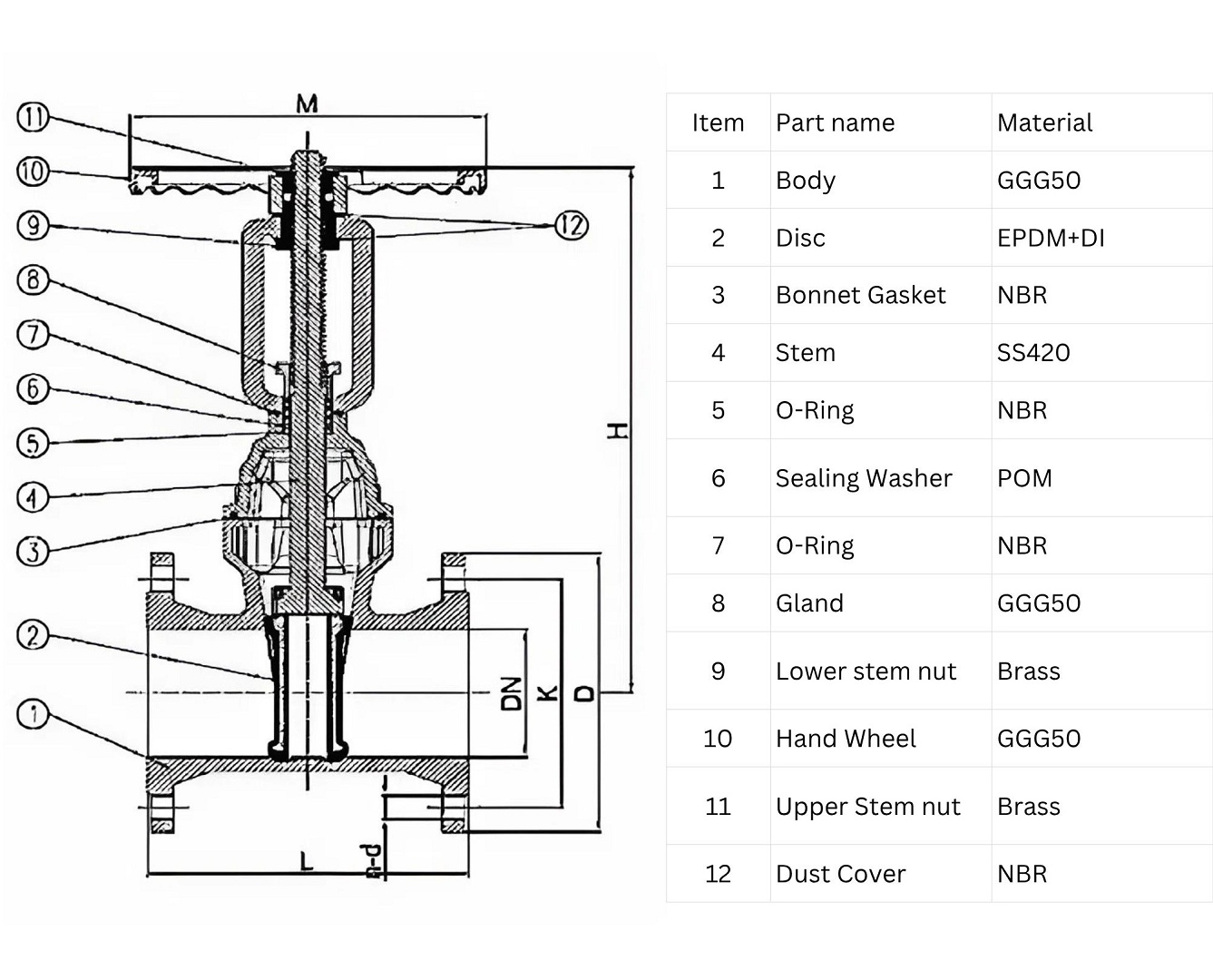

Van cổng AUTA 1210H được chế tác từ vật liệu gang cầu GGG50 tiêu chuẩn quốc tế, giúp chống lại sự va đập và áp lực lớn từ dòng chảy hệ thống. Trục van bằng thép không gỉ SS420 được gia công với độ chính xác cơ khí cao, đảm bảo hành trình đóng mở dứt khoát và chống ăn mòn hiệu quả.
Hệ thống làm kín sử dụng lá van bằng gang cầu bọc cao su EPDM bền bỉ, giúp ngăn chặn rò rỉ lưu chất và bảo vệ bề mặt làm việc luôn sạch sẽ. Đai ốc trục bằng đồng (Brass) kết hợp cùng hệ thống gioăng NBR giúp người vận hành thao tác nhẹ nhàng nhưng vẫn đảm bảo độ kín khít tuyệt đối.
Toàn bộ mặt trong và mặt ngoài của van được phủ lớp sơn Epoxy tĩnh điện với độ dày 250 microns, giúp bảo vệ thiết bị khỏi các tác nhân gây oxy hóa. Sự kết hợp giữa vật liệu chịu lực và cơ chế ty nổi giúp thiết bị duy trì được độ tin cậy vượt trội trong các điều kiện vận hành khắc nghiệt.
- Thân và nắp van: Gang cầu GGG50 chịu áp lực nén và va đập cơ học cực tốt.
- Lá van: Gang cầu bọc cao su EPDM đạt độ kín khít tuyệt đối 100%.
- Trục van: Thép không gỉ SS420 chống ăn mòn và chịu lực kéo cao.
- Sơn phủ: Epoxy tĩnh điện độ dày 250 micron bảo vệ bề mặt bền bỉ.
Kích cỡ DN50-DN600
Dòng 1210H cung cấp dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi nhu cầu từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn mặt bích EN 1092-2 và BS4504, cho phép lắp đặt thay thế dễ dàng.
Thiết bị có khả năng làm việc ổn định trong dải nhiệt độ từ 0°C đến 80°C, phù hợp cho các hệ thống cấp thoát nước và cứu hỏa chuyên dụng. Việc tuân thủ chính xác các tiêu chuẩn kích thước giúp tối ưu hóa không gian lắp đặt tại các trạm bơm hoặc hầm kỹ thuật.
Mỗi kích thước đều được thiết kế để chịu được các mức áp suất làm việc PN10, PN16 hoặc PN25 tùy theo yêu cầu kỹ thuật của dự án. Điều này đảm bảo thân van luôn vững chắc và không xảy ra hiện tượng rò rỉ dưới tác động của áp suất vận hành cao.
| Kích cỡ (DN) | Inch | Chiều dài L (mm) | Đường kính bích D (mm) |
|---|---|---|---|
| DN50 – DN100 | 2″ – 4″ | 178 – 229 | 165 – 220 |
| DN200 – DN300 | 8″ – 12″ | 292 – 356 | 340 – 445 |
| DN450 – DN600 | 18″ – 24″ | 432 – 508 | 615 – 780 |
Ứng dụng thực tế
Model 1210H ứng dụng cực kỳ hiệu quả trong các hệ thống cấp nước sạch đô thị, mạng lưới thoát nước và xử lý nước thải công nghiệp. Khả năng chống oxy hóa vượt trội giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm, giảm thiểu tối đa chi phí bảo trì.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được trang bị cho các trạm bơm chữa cháy và các đường ống trục cấp nước cứu hỏa chính của tòa nhà. Thiết kế ty nổi giúp nhân viên vận hành xác định tức thời trạng thái van, đảm bảo an toàn tuyệt đối khi có sự cố cháy nổ xảy ra.
Bên cạnh đó, van còn được dùng trong các nhà máy sản xuất nhờ khả năng vận hành linh hoạt với vô lăng tay quay chắc chắn làm từ GGG50. Sự linh hoạt này giúp thiết bị giữ được áp suất ổn định cho toàn bộ hạ tầng đường ống công nghiệp phía sau mà không gây rung lắc.
Tiêu chuẩn tin cậy
Mọi sản phẩm AUTA 1210H đều phải trải qua quy trình kiểm tra khắt khe trước khi xuất xưởng để đảm bảo độ kín khít đạt chuẩn. Tiêu chuẩn kết nối mặt bích EN 1092-2 giúp các mối nối luôn vững chắc dưới tác động của dòng chảy áp lực cao trong hệ thống.
Vật liệu gang cầu GGG50 và thép không gỉ SS420 của AUTA đạt các chứng chỉ về độ bền cơ học, không gây ảnh hưởng đến chất lượng lưu chất. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu AUTA Malaysia trong việc cung cấp các giải pháp van công nghiệp bền vững.
Lòng van được thiết kế trơn nhẵn, giúp dòng chảy lưu thông mượt mà với tổn thất áp suất thấp nhất có thể. Thiết kế này cũng ngăn chặn sự tích tụ cặn bẩn và vi khuẩn lâu ngày, đảm bảo hệ thống vận hành trơn tru và kéo dài thời gian giữa các kỳ bảo dưỡng.
- Tiêu chuẩn thiết kế: Tuân thủ nghiêm ngặt tiêu chuẩn van cổng công nghiệp toàn cầu.
- Kiểm soát chất lượng: Thử nghiệm áp lực vỏ và đế cho từng đơn vị sản phẩm.
- Tiêu chuẩn kết nối: Đa dạng theo EN 1092-2 và BS4504 cho PN10/16/25.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van AUTA 1210H, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm bích phù hợp. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối luôn kín khít tuyệt đối dưới áp suất làm việc cao của hệ thống.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ để đảm bảo đĩa van bọc cao su và trục van luôn trong trạng thái vận hành trơn tru nhất. Việc lắp đặt van ở vị trí có không gian phía trên đủ rộng để ty van có thể nhô lên hoàn toàn khi mở sẽ giúp công tác vận hành thuận tiện.
Sử dụng van cổng AUTA 1210H chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án cơ điện công nghiệp và hạ tầng. Sản phẩm không chỉ là thiết bị đóng ngắt mà còn là lá chắn bảo vệ độ bền vững cho toàn bộ mạng lưới đường ống Việt Nam.
