Tổng quan sản phẩm

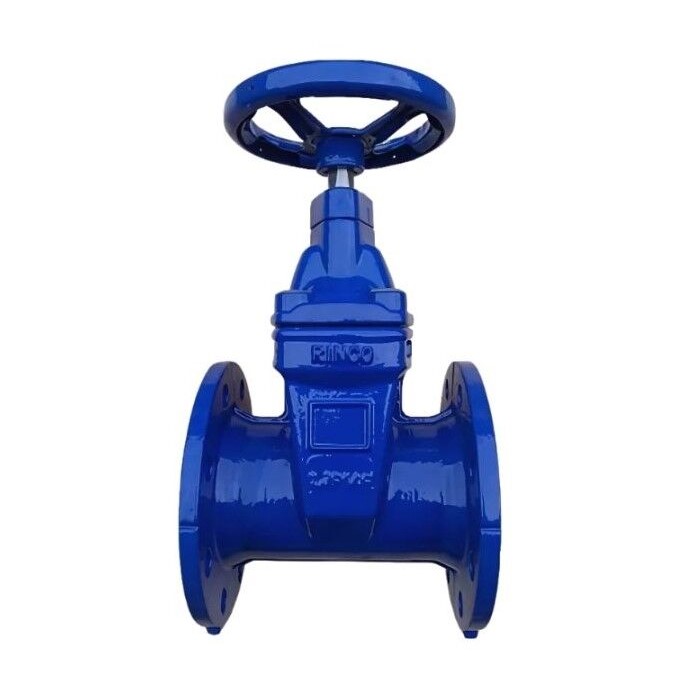

Trong hệ thống kiểm soát lưu chất hạ tầng, van cổng Rinco 072DIN là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van công nghiệp hiện đại. Với thiết kế ty chìm (Non-Rising Stem) gọn gàng, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các không gian lắp đặt hạn chế nhưng vẫn duy trì hiệu suất tối ưu.
Sản phẩm nổi bật với cấu trúc thân van từ gang cầu chắc chắn, đạt các tiêu chuẩn quốc tế như DIN 3202 F4 và ISO 5752 Series 14. Đây là thiết bị chiến lược cho các đường ống dẫn nước trong hạ tầng kỹ thuật của khu công nghiệp, khu chế xuất và các tòa nhà cao tầng hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, 072DIN đóng vai trò đắc lực trong các hệ thống van PCCC tầng. Thiết bị đáp ứng tiêu chuẩn áp suất làm việc PN16, đảm bảo sự an toàn và linh hoạt cao cho các nhánh cấp nước cứu hỏa phụ trợ.
Cấu tạo ty chìm
Van cổng Rinco 072DIN được chế tác từ vật liệu gang cầu (Ductile Iron) tiêu chuẩn, giúp chống lại sự va đập và áp lực lớn từ dòng chảy. Trục van bằng thép không gỉ 410 được gia công với độ chính xác cao, đảm bảo hành trình đóng mở dứt khoát và hoàn toàn không bị kẹt sau thời gian dài sử dụng.
Hệ thống làm kín sử dụng lá van bằng gang cầu bọc cao su NBR hoặc EPDM bền bỉ, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất. Tay quay vô lăng bằng gang cầu chắc chắn, kết hợp cùng đai ốc trục bằng đồng (Brass), giúp người vận hành thao tác nhẹ nhàng nhưng vẫn đảm bảo lực đóng kín khít.
Thiết kế ty chìm giúp bảo vệ phần ren trục van nằm hoàn toàn bên trong thân, tránh tiếp xúc trực tiếp với các tác nhân gây hại từ môi trường bên ngoài. Sự kết hợp giữa vật liệu chịu lực và cơ chế nêm đàn hồi giúp thiết bị duy trì được độ tin cậy vượt trội trong các điều kiện vận hành khắc nghiệt.
- Thân và nắp van: Gang cầu (Ductile Iron) chịu áp lực và va đập cơ học cực tốt.
- Lá van: Gang cầu bọc cao su NBR/EPDM đạt độ kín khít tuyệt đối 100%.
- Trục van: Thép không gỉ 410 chống lại sự ăn mòn và mài mòn hóa học.
- Sơn phủ: Epoxy tĩnh điện bảo vệ bề mặt bên trong và bên ngoài van.
Kích cỡ DN50-DN600
Dòng 072DIN cung cấp dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi nhu cầu từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn mặt bích DIN 2532-2533 và BS EN 1092.
Thiết bị có khả năng chịu áp suất làm việc ổn định ở mức PN16 (16 Bar) cho toàn bộ dải kích thước từ nhỏ đến lớn. Việc tuân thủ chính xác tiêu chuẩn DIN 3202 F4 về chiều dài L giúp việc lắp đặt thay thế vào các hệ thống van công nghiệp hiện hữu trở nên đơn giản.
Mọi sản phẩm đều được kiểm tra áp suất thân van theo tiêu chuẩn DIN 3230 trước khi xuất xưởng để đảm bảo không rò rỉ dưới tác động của dòng lưu chất. Đây là ưu điểm giúp dòng van Rinco Đài Loan trở nên phổ biến trong các bản vẽ thiết kế hạ tầng tại Việt Nam.

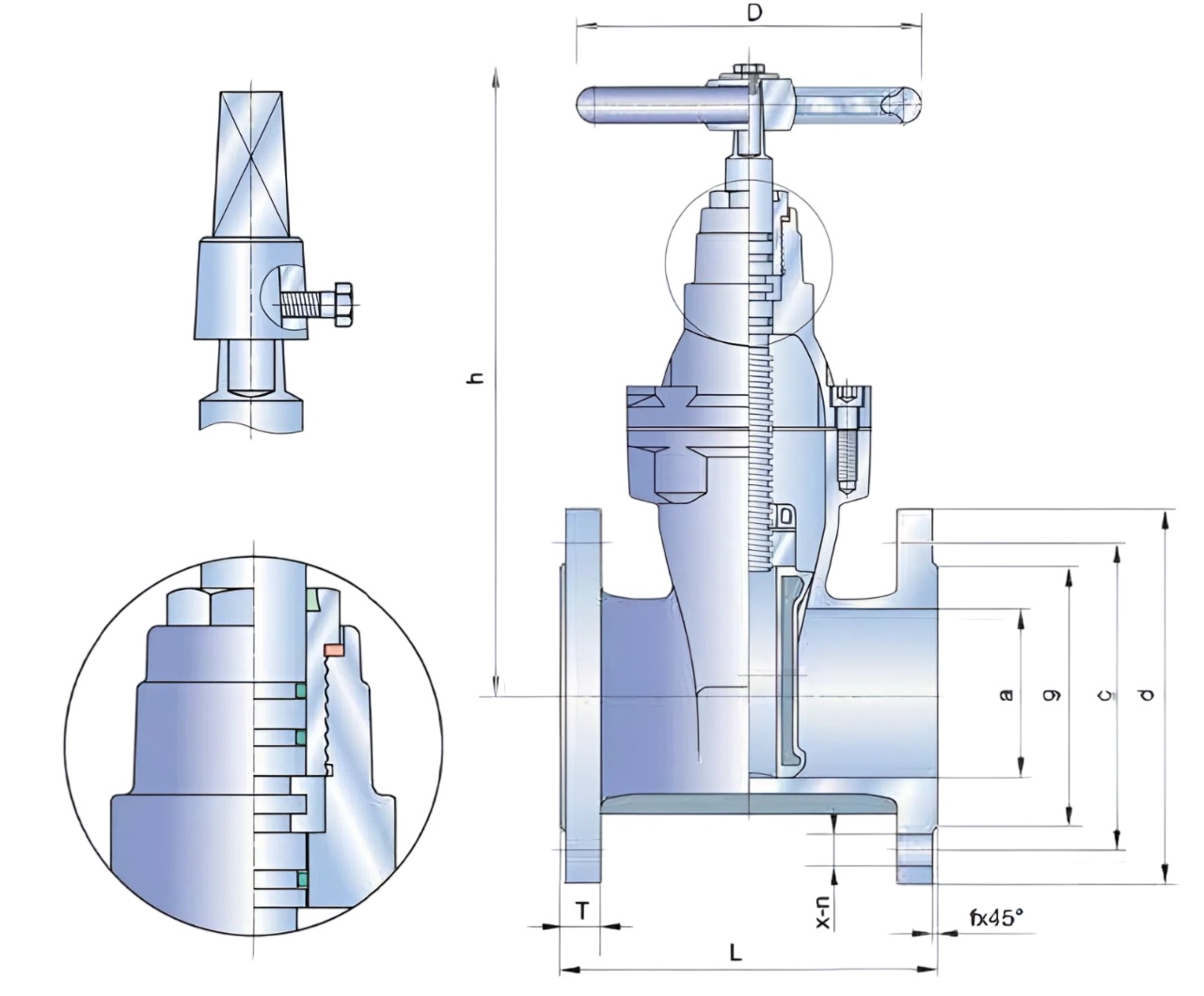

| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính bích D (mm) |
|---|---|---|---|
| DN50 – DN100 | 150 – 190 | 290 – 370 | 180 – 240 |
| DN200 – DN300 | 230 – 270 | 580 – 785 | 320 – 460 |
| DN450 – DN600 | 330 – 390 | 1120 – 1370 | 560 – 650 |
Ứng dụng thực tế
Model 072DIN ứng dụng cực kỳ hiệu quả trong các hệ thống cấp nước sạch đô thị, mạng lưới thoát nước và xử lý nước thải công nghiệp. Khả năng chống oxy hóa nhờ lớp phủ sơn Epoxy giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm, giảm thiểu chi phí bảo trì.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được trang bị cho các trạm bơm tăng áp hoặc các vị trí tủ cứu hỏa nơi có diện tích lắp đặt hạn chế. Thiết kế ty chìm giúp bảo vệ van khỏi các tác động ngoại cảnh, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố cháy nổ xảy ra.
Bên cạnh đó, van còn được dùng trong các nhà máy nhờ khả năng đóng mở êm ái và không gây hiện tượng búa nước trên đường ống. Sự linh hoạt trong vận hành và độ kín của lá van bọc cao su giúp thiết bị này luôn giữ được áp lực ổn định cho toàn bộ hạ tầng đường ống phía sau.
Tiêu chuẩn tin cậy
Mọi sản phẩm Rinco 072DIN đều phải trải qua quy trình kiểm tra áp lực thủy tĩnh khắt khe theo tiêu chuẩn DIN 3230 để đảm bảo không rò rỉ tại thân van. Tiêu chuẩn thiết kế DIN 3202 F4 giúp các mối nối mặt bích luôn vững chắc, không bị biến dạng dưới tác động của dòng chảy áp lực cao.
Vật liệu gang cầu và thép không gỉ của Rinco đạt các chứng chỉ về độ bền cơ học, không gây ảnh hưởng đến chất lượng lưu chất truyền dẫn trong ống. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu Rinco Đài Loan trong việc cung cấp các giải pháp van công nghiệp bền vững.
Lòng van được thiết kế trơn nhẵn, giúp dòng chảy lưu thông mượt mà với tổn thất áp suất thấp nhất có thể. Thiết kế này cũng ngăn chặn sự tích tụ cặn bẩn và vi khuẩn lâu ngày, đảm bảo hệ thống vận hành trơn tru và kéo dài thời gian giữa các kỳ bảo trì định kỳ.
- Tiêu chuẩn thiết kế: Tuân thủ DIN 3202 F4 và ISO 5752 Series 14.
- Kiểm soát chất lượng: Thử nghiệm áp lực thân van theo chuẩn DIN 3230.
- Tiêu chuẩn kết nối: Đạt chuẩn DIN 2532-2533 và BS EN 1092 cho PN16.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van Rinco 072DIN, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm bích phù hợp để loại bỏ rủi ro rò rỉ. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối luôn kín khít tuyệt đối dưới áp suất làm việc cao của hệ thống.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ để đảm bảo lá van bọc cao su và trục van luôn trong trạng thái vận hành tốt nhất. Việc lắp đặt van ở vị trí dễ tiếp cận sẽ giúp công tác bảo trì hệ thống van công nghiệp và PCCC trở nên thuận tiện và chuyên nghiệp hơn.
Sử dụng van cổng Rinco 072DIN chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án cơ điện công nghiệp và hạ tầng. Sản phẩm không chỉ là thiết bị đóng ngắt mà còn là lá chắn bảo vệ độ bền vững cho toàn bộ mạng lưới đường ống công nghiệp Việt Nam.
