Tổng quan sản phẩm

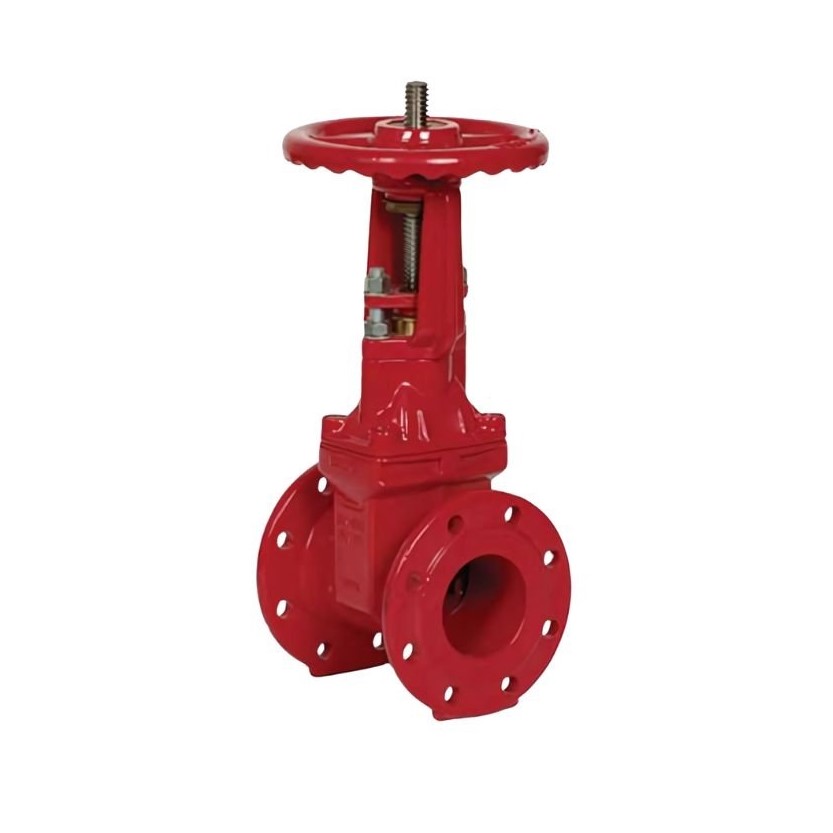

Trong hệ thống kiểm soát lưu chất hạ tầng, van cổng Rinco 073DIN là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van công nghiệp hiện đại. Với xuất xứ từ Đài Loan, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các môi trường nước sạch, HVAC nhờ thiết kế ty nổi (OS&Y) giúp quan sát hành trình đóng mở trực quan.
Sản phẩm nổi bật với cấu trúc thân van chắc chắn từ gang cầu (Ductile Iron), chịu được các tác động vật lý mạnh và áp suất làm việc ổn định ở mức PN16. Đây là thiết bị chiến lược cho các đường ống dẫn nước trong hạ tầng kỹ thuật của khu công nghiệp, khu chế xuất và các tòa nhà cao tầng hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, 073DIN đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Việc tuân thủ nghiêm ngặt các tiêu chuẩn DIN 3202 F4 giúp thiết bị đáp ứng hoàn hảo các yêu cầu về lưu lượng và áp lực của hệ thống phòng cháy chữa cháy.
Cấu tạo ty nổi
Van cổng Rinco 073DIN được chế tác từ vật liệu gang cầu tiêu chuẩn quốc tế, giúp chống lại sự va đập và áp lực lớn từ dòng chảy. Trục van bằng thép không gỉ (Stainless Steel) được gia công với độ chính xác cơ khí cao, đảm bảo hành trình đóng mở dứt khoát và hoàn toàn không bị kẹt sau thời gian dài sử dụng.
Hệ thống làm kín sử dụng lá van bằng gang cầu bọc cao su bền bỉ, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất và bảo vệ bề mặt làm việc luôn sạch sẽ. Tay quay bằng thép đúc (Cast Steel) được thiết kế chắc chắn, giúp người vận hành thao tác nhẹ nhàng nhưng vẫn đảm bảo lực ép kín khít lên đĩa van.
Thiết kế dạng OS&Y giúp tách biệt phần ren trục van ra khỏi dòng lưu chất, ngăn ngừa hiện tượng rỉ sét và ăn mòn trục theo thời gian. Sự kết hợp giữa vật liệu chịu lực và cơ chế ty nổi giúp thiết bị duy trì được độ tin cậy vượt trội trong các điều kiện vận hành công nghiệp khắc nghiệt nhất.
- Thân và nắp van: Gang cầu (Ductile Iron) chịu áp suất và va đập cực tốt.
- Trục van: Thép không gỉ chống ăn mòn hóa học và chịu lực kéo cao.
- Bộ phận làm kín: Gioăng và đệm cao su đạt độ kín tuyệt đối PN16.
- Đai ốc trục: Đồng Brass CZ122 gia công tinh xảo, giảm ma sát vận hành.
Kích cỡ DN50-DN300
Dòng 073DIN cung cấp dải kích thước tiêu chuẩn từ DN50 đến DN300, đáp ứng linh hoạt các nhu cầu từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn DIN 3202 F4, cho phép lắp đặt thay thế dễ dàng vào hệ thống hiện hữu.
Thiết bị sử dụng kiểu kết nối mặt bích tuân thủ tiêu chuẩn DIN 2532-2533 và BS EN 1092, giúp việc thi công tại hiện trường trở nên đơn giản và chính xác. Việc tuân thủ chính xác các thông số chiều dài L giúp tối ưu hóa không gian lắp đặt tại các trạm bơm hoặc hầm kỹ thuật chật hẹp.
Mọi kích thước đều được kiểm tra áp suất theo tiêu chuẩn DIN 3230 trước khi xuất xưởng, đảm bảo an toàn tuyệt đối tại áp suất làm việc 16 Bar. Đây là ưu điểm giúp dòng van Rinco trở nên phổ biến trong các bản vẽ thiết kế cơ điện và hạ tầng kỹ thuật tại Việt Nam.

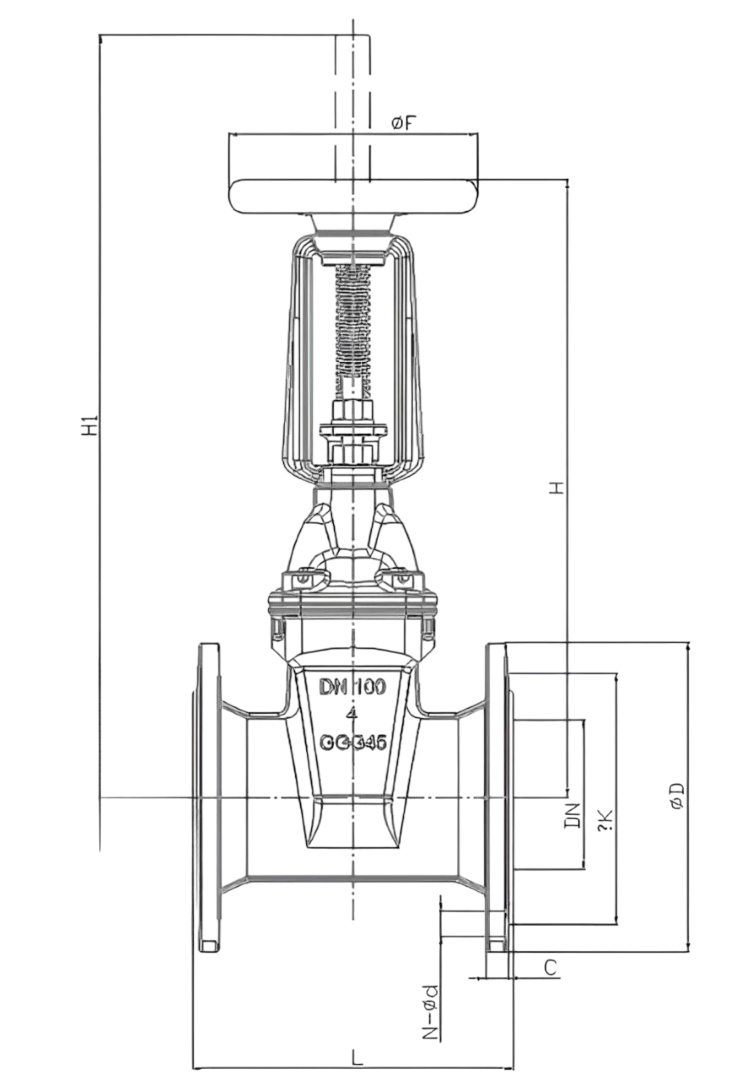

| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|
| DN50 – DN100 | 178 – 229 | 312 – 441 | 13 – 24 |
| DN125 – DN200 | 254 – 292 | 559 – 743 | 34 – 64 |
| DN250 – DN300 | 330 – 356 | 880 – 1009 | 98 – 145 |
Ứng dụng thực tế
Model 073DIN ứng dụng cực kỳ hiệu quả trong các hệ thống cấp thoát nước sạch đô thị, mạng lưới HVAC và các hệ thống nước nóng trung tâm. Khả năng chịu nhiệt và áp suất ổn định giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm, giảm thiểu tối đa chi phí bảo trì.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được trang bị cho các trạm bơm cứu hỏa và các đường ống trục cấp nước chữa cháy chính của tòa nhà. Thiết kế ty nổi giúp nhân viên vận hành xác định tức thời trạng thái đóng/mở của van, đảm bảo tính sẵn sàng cao nhất khi có sự cố xảy ra.
Bên cạnh đó, van còn được dùng trong các nhà máy sản xuất nhờ khả năng đáp ứng đa dạng các tiêu chuẩn kết nối mặt bích DIN và BS. Sự linh hoạt này giúp thiết bị giữ được áp suất ổn định cho toàn bộ hạ tầng đường ống công nghiệp phía sau mà không gây hiện tượng rung lắc hay sụt áp.
Tiêu chuẩn tin cậy
Mọi sản phẩm Rinco 073DIN đều phải trải qua quy trình kiểm tra áp lực thủy tĩnh nghiêm ngặt theo chuẩn DIN 3230 để đảm bảo không rò rỉ tại thân và đế van. Lớp phủ sơn Epoxy cao cấp ở cả mặt trong và mặt ngoài giúp bảo vệ thiết bị khỏi sự ăn mòn điện hóa và oxy hóa tự nhiên.
Vật liệu gang cầu và thép không gỉ của Rinco đạt các chứng chỉ về độ bền cơ học, không gây ảnh hưởng đến chất lượng lưu chất truyền dẫn trong đường ống. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu Rinco Đài Loan trong việc cung cấp giải pháp van công nghiệp bền vững.
Lòng van được thiết kế trơn nhẵn, giúp dòng chảy lưu thông mượt mà với tổn thất áp suất thấp nhất có thể, tiết kiệm năng lượng cho hệ thống bơm. Thiết kế này cũng ngăn chặn sự tích tụ cặn bẩn lâu ngày, đảm bảo hệ thống vận hành trơn tru và kéo dài tuổi thọ thiết bị lên trên 10 năm.
- Tiêu chuẩn thiết kế: Tuân thủ DIN 3202 F4 / ISO 5752 Series 14.
- Kiểm soát chất lượng: Thử nghiệm áp lực vỏ và đế theo chuẩn DIN 3230.
- Lớp phủ bảo vệ: Sơn Epoxy tĩnh điện chống ăn mòn hóa học vượt trội.
Lưu ý lắp đặt
Khi tiến hành lắp đặt van Rinco 073DIN, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm mặt bích phù hợp với môi trường lưu chất. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối luôn kín khít tuyệt đối dưới tác động của búa nước và áp suất.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ 6 tháng một lần để đảm bảo trục van và lá van luôn trong trạng thái vận hành tốt nhất. Việc lắp đặt van ở vị trí có không gian phía trên đủ rộng để ty van có thể nhô lên hoàn toàn khi mở sẽ giúp công tác vận hành và bảo trì thuận tiện.
Sử dụng van cổng Rinco 073DIN chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án cơ điện công nghiệp và hệ thống PCCC. Sản phẩm không chỉ là thiết bị đóng ngắt lưu chất mà còn là lá chắn bảo vệ độ bền vững cho toàn bộ hạ tầng đường ống tại Việt Nam.
