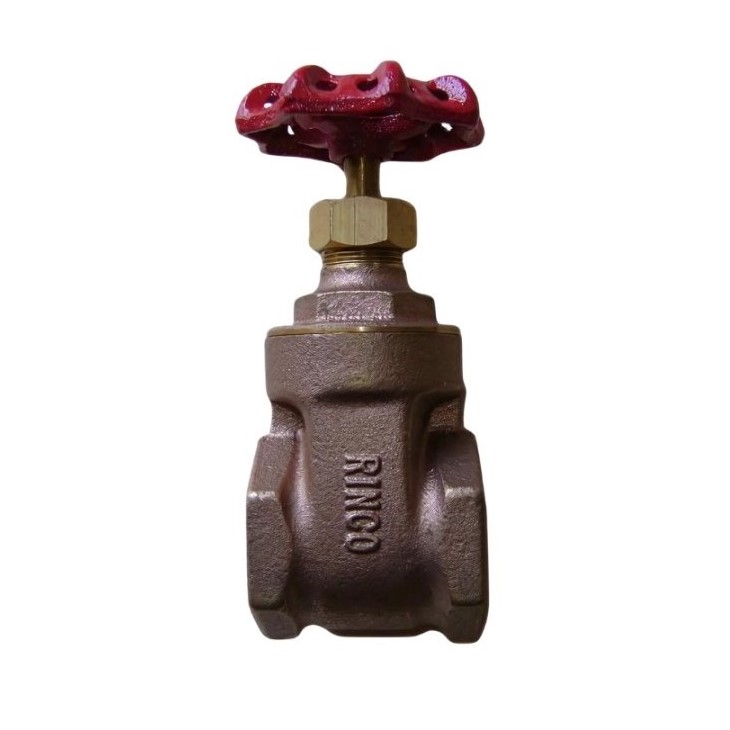

Tổng quan van cổng đồng Rinco FIG 409R
Trong các hệ thống kỹ thuật đường ống, van cổng đồng Rinco FIG 409R xuất xứ Đài Loan là dòng thiết bị chặn dòng tin cậy thuộc hệ công nghiệp. Với cấu tạo từ vật liệu đồng đúc chất lượng cao, sản phẩm đảm bảo khả năng vận hành ổn định cho các môi trường lưu chất thông thường.
Sản phẩm nổi bật với thiết kế nhỏ gọn, phù hợp lắp đặt tại những vị trí có không gian hạn chế nhưng vẫn yêu cầu độ bền cơ học cao. Đây là giải pháp kinh tế và hiệu quả cho các đường ống nhánh trong nhà máy, tòa nhà và các khu chế xuất hiện nay.
Mặc dù được phân loại chính trong danh mục van công nghiệp, FIG 409R còn đóng vai trò hỗ trợ quan trọng trong các hệ thống van PCCC tầng. Thiết bị thường được sử dụng làm van chặn cho các đường ống mồi hoặc hệ thống dẫn nước phụ trợ cho công tác phòng hỏa cơ bản.

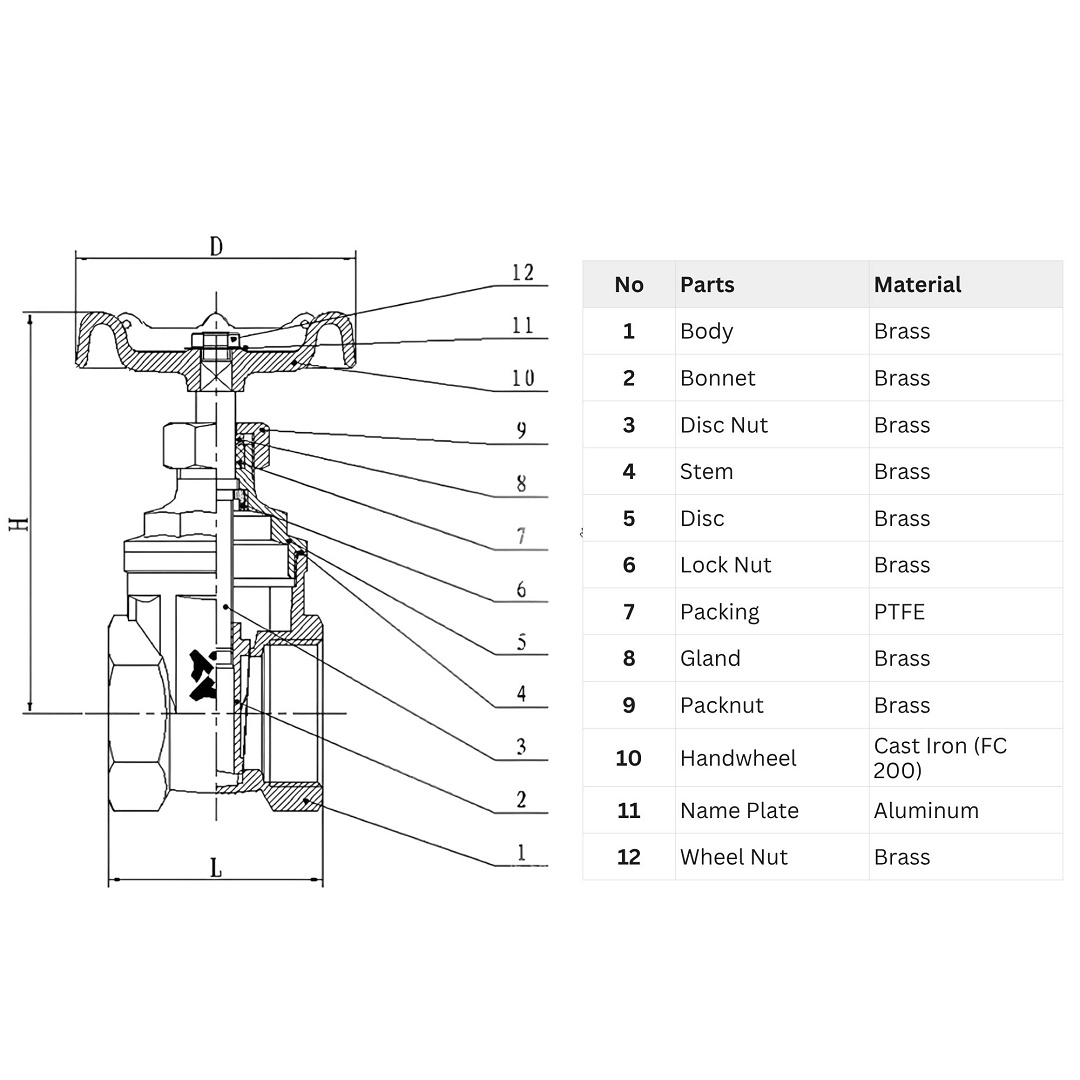

Cấu tạo vật liệu đồng Đài Loan
Van cổng Rinco FIG 409R được sản xuất với các thành phần chủ chốt hoàn toàn từ đồng, giúp chống lại sự ăn mòn oxy hóa từ môi trường nước lạnh. Trục van và đĩa van được gia công chuẩn xác theo công nghệ Đài Loan, đảm bảo hành trình đóng mở dứt khoát và kín khít.
Hệ thống làm kín sử dụng vật liệu PTFE (Teflon) cao cấp, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất qua cổ van trong quá trình vận hành. Tay quay bằng gang đúc được thiết kế dạng vô lăng chắc chắn, giúp người vận hành thao tác nhẹ nhàng và dứt khoát.
- Thân và nắp van: Đồng đúc độ bền cao và chống xâm thực.
- Trục và đĩa van: Hợp kim đồng chống gỉ sét và chịu mài mòn hiệu quả.
- Gioăng làm kín: PTFE chịu nhiệt và chống thẩm thấu tuyệt vời.
- Tay quay: Gang đúc phủ sơn tĩnh điện giúp nhận diện nhanh.
Dải kích thước DN15 đến DN50
Dòng FIG 409R tập trung vào phân khúc đường ống vừa và nhỏ với dải kích cỡ tiêu chuẩn từ DN15 đến DN50 (tương đương 1/2″ đến 2″). Các thông số kích thước được thiết kế đồng bộ, cho phép lắp đặt linh hoạt vào các mạng lưới van công nghiệp hiện hữu.
Thiết bị sử dụng kiểu kết nối ren tiêu chuẩn BSPT, giúp việc thi công trở nên nhanh chóng mà không cần các thiết bị hàn nối phức tạp. Việc tuân thủ chính xác các thông số kỹ thuật giúp tối ưu hóa không gian bố trí vật tư đường ống tại các khu vực hầm kỹ thuật.
| Kích cỡ (Inch) | DN (mm) | Chiều dài L (mm) | Chiều cao H (mm) |
|---|---|---|---|
| 1/2″ – 3/4″ | 15 – 20 | 43 – 46 | 70 – 72 |
| 1″ – 1 1/4″ | 25 – 32 | 53 – 57 | 83 – 98 |
| 1 1/2″ – 2″ | 40 – 50 | 62 – 68 | 113 – 125 |
Ứng dụng thực tế hệ thống
Model FIG 409R được thiết kế chuyên biệt cho môi trường nước lạnh (Cold Water) với khả năng chịu áp suất làm việc lên tới 16 Bar (PN 16). Đây là thông số chuẩn mực giúp van hoạt động ổn định trong các tòa nhà cao tầng và hệ thống thủy lợi.
Trong danh mục van PCCC, sản phẩm thường xuyên xuất hiện tại các vị trí đường ống xả cặn hoặc các cụm van mồi của bể chứa nước cứu hỏa. Thiết kế ren linh hoạt giúp thiết bị kết nối nhanh chóng với các thiết bị đo lường áp suất tầng của tòa nhà.
- Hệ thống cấp thoát nước sạch đô thị và hạ tầng khu công nghiệp.
- Mạng lưới dẫn nước cho hệ thống tưới tiêu và chăn nuôi công nghệ cao.
- Các đường ống giám sát và xả tràn trong hệ thống phòng cháy chữa cháy.
Tiêu chuẩn sản xuất và độ bền
Sản phẩm đáp ứng tiêu chuẩn áp lực PN 16, đảm bảo an toàn cho các đường ống dẫn nước áp lực cao mà không gây biến dạng thân van. Quy trình đúc đồng tiên tiến từ Đài Loan giúp loại bỏ các bọt khí trong vật liệu, tăng cường tuổi thọ cơ học cho thiết bị.
Mỗi chi tiết nhỏ từ đai ốc đĩa đến gioăng trục đều được kiểm soát chất lượng nghiêm ngặt trước khi xuất xưởng. Lòng van được gia công nhẵn mịn giúp lưu chất lưu thông dễ dàng, giảm thiểu tổn thất áp suất và ngăn ngừa mảng bám bẩn lâu ngày.
Sự bền bỉ của vật liệu đồng Đài Loan tạo nên một kết cấu van cửa vững chắc, chịu được các tác động lý hóa từ môi trường vận hành thực tế. Đây là lựa chọn hàng đầu cho các nhà thầu yêu cầu sự ổn định cao và tính chuyên nghiệp trong lắp đặt vật tư cơ điện.
Ưu điểm vận hành vượt trội
Ưu điểm lớn nhất của van Rinco chính là mô-men xoắn đóng mở thấp, giúp người vận hành thao tác nhẹ nhàng ngay cả ở áp suất cao. Trục van được gia công ren mịn kết hợp bạc lót giúp bảo vệ bộ phận truyền động khỏi bị kẹt cứng do tác động của cặn bẩn.
Thiết kế đĩa van dạng nêm giúp lực ép được phân bổ đều lên bề mặt làm kín, tạo ra độ khít lý tưởng trong suốt vòng đời sử dụng. Sự ổn định này giúp giảm thiểu tối đa tình trạng thất thoát lưu chất và tiết kiệm chi phí vận hành cho doanh nghiệp.
Vật liệu đồng của Rinco đảm bảo vệ sinh cho nguồn nước truyền dẫn, không gây ô nhiễm kim loại nặng cho hệ thống cấp nước sinh hoạt. Đây là minh chứng cho sự chuyên nghiệp của thương hiệu trong việc đáp ứng các tiêu chuẩn an toàn hạ tầng quốc tế.
Lưu ý lắp đặt chuẩn kỹ thuật
Khi lắp đặt van cổng Rinco FIG 409R, kỹ thuật viên cần vệ sinh sạch sẽ mặt ren đường ống để tránh các tạp chất rắn làm hư hỏng bộ phận làm kín. Việc quấn băng tan đúng chiều và siết vừa đủ lực sẽ đảm bảo mối nối ren luôn khô ráo dưới áp lực làm việc.
Nên thực hiện thao tác đóng mở van hoàn toàn định kỳ từ 3 đến 6 tháng một lần để đảm bảo trục van không bị bám cặn gây kẹt cứng. Việc lắp đặt van ở vị trí thoáng, dễ tiếp cận sẽ giúp kỹ thuật viên nhanh chóng thực hiện các thao tác cô lập dòng chảy khi có sự cố.
Lựa chọn van cổng đồng Rinco FIG 409R chính hãng với đầy đủ chứng chỉ CO, CQ là giải pháp tối ưu để bảo vệ chất lượng cho công trình của bạn. Đây chính là mảnh ghép quan trọng giúp khẳng định tính chuyên nghiệp cho hệ thống đường ống công nghiệp Việt Nam.
