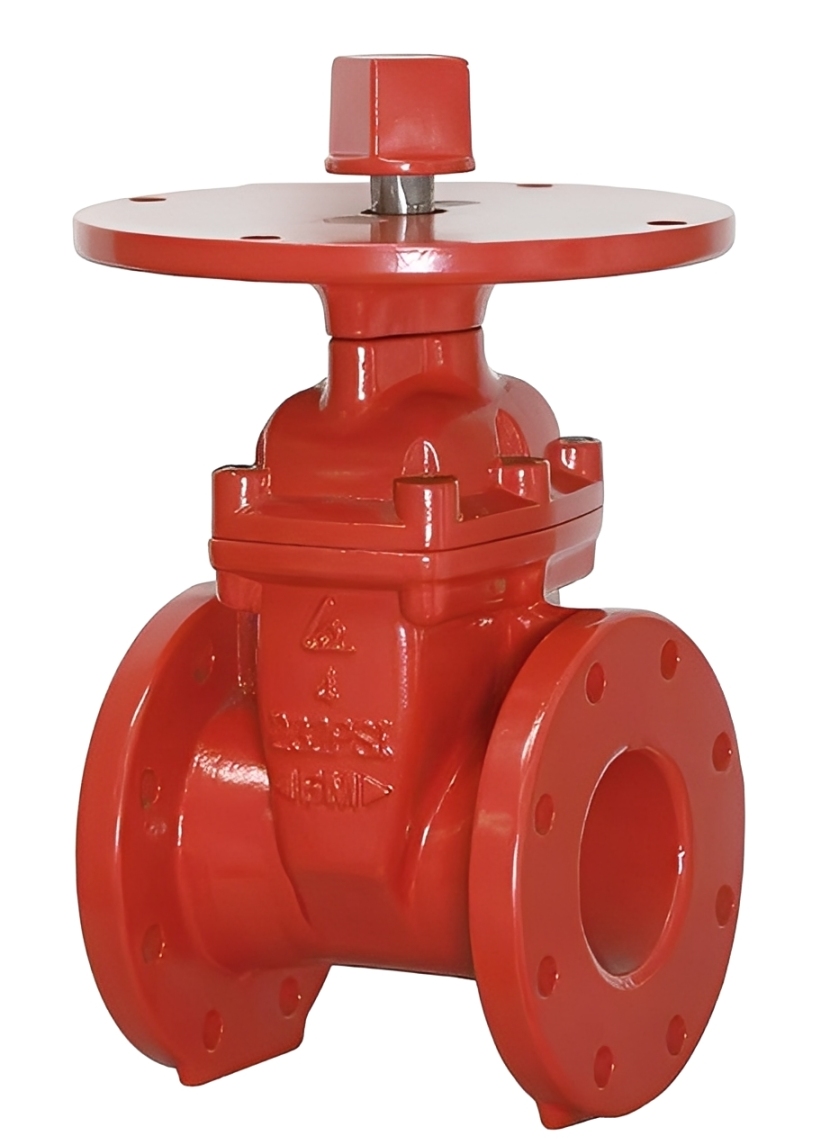

Giới thiệu van cổng Shinyi FNCX-A1
Van cổng Shinyi FNCX-A1 là dòng van cổng lá van bọc cao su ty chìm, được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy theo tiêu chuẩn UL/FM của Hoa Kỳ.
Sản phẩm thuộc nhóm van cổng UL/FM, làm việc ở cấp áp suất ANSI Class 150 với áp suất làm việc lên đến 300 PSI, phù hợp cho các hệ thống PCCC yêu cầu độ an toàn và độ tin cậy cao.
Theo cấu hình kỹ thuật của Shinyi, FNCX-A1 sử dụng thiết kế ty chìm (Non-Rising Stem), trong đó trục van nằm hoàn toàn bên trong thân van và không thay đổi chiều cao khi vận hành.
Dòng van này thường được sử dụng làm van khóa tuyến trong hệ thống PCCC, duy trì trạng thái mở trong điều kiện vận hành bình thường và chỉ đóng khi bảo trì hoặc cô lập khu vực.
Van cổng Shinyi FNCX-A1 được sản xuất tại Việt Nam theo quy trình kiểm soát chất lượng nghiêm ngặt, đáp ứng đồng thời các yêu cầu của UL Listed và FM Approved.
Đặc điểm thiết kế ty chìm trong hệ thống UL/FM
Thiết kế ty chìm là đặc trưng quan trọng của van cổng Shinyi FNCX-A1, trong đó toàn bộ trục van được đặt bên trong thân và nắp van.
Khi vận hành đóng hoặc mở, trục van chỉ quay quanh trục ren mà không trồi lên hay hạ xuống, giúp kích thước tổng thể của van không thay đổi. Đặc điểm này đặc biệt phù hợp cho các vị trí lắp đặt hạn chế không gian chiều cao như hố van, tuyến ống ngầm hoặc khu vực kỹ thuật chật hẹp.
Trong các hệ thống PCCC tiêu chuẩn Mỹ, van ty chìm thường được sử dụng cho các tuyến ống chính chôn ngầm hoặc tuyến cấp nước ngoài nhà. So với van cổng ty nổi UL/FM, van ty chìm không cho phép quan sát trực quan trạng thái đóng mở thông qua vị trí trục.
Tuy nhiên, ưu điểm của thiết kế này là khả năng bảo vệ trục van khỏi tác động cơ học, va chạm và điều kiện môi trường bên ngoài. Điều này giúp FNCX-A1 duy trì độ bền cao khi làm việc lâu dài trong môi trường PCCC, nơi van thường xuyên ở trạng thái mở trong nhiều năm.

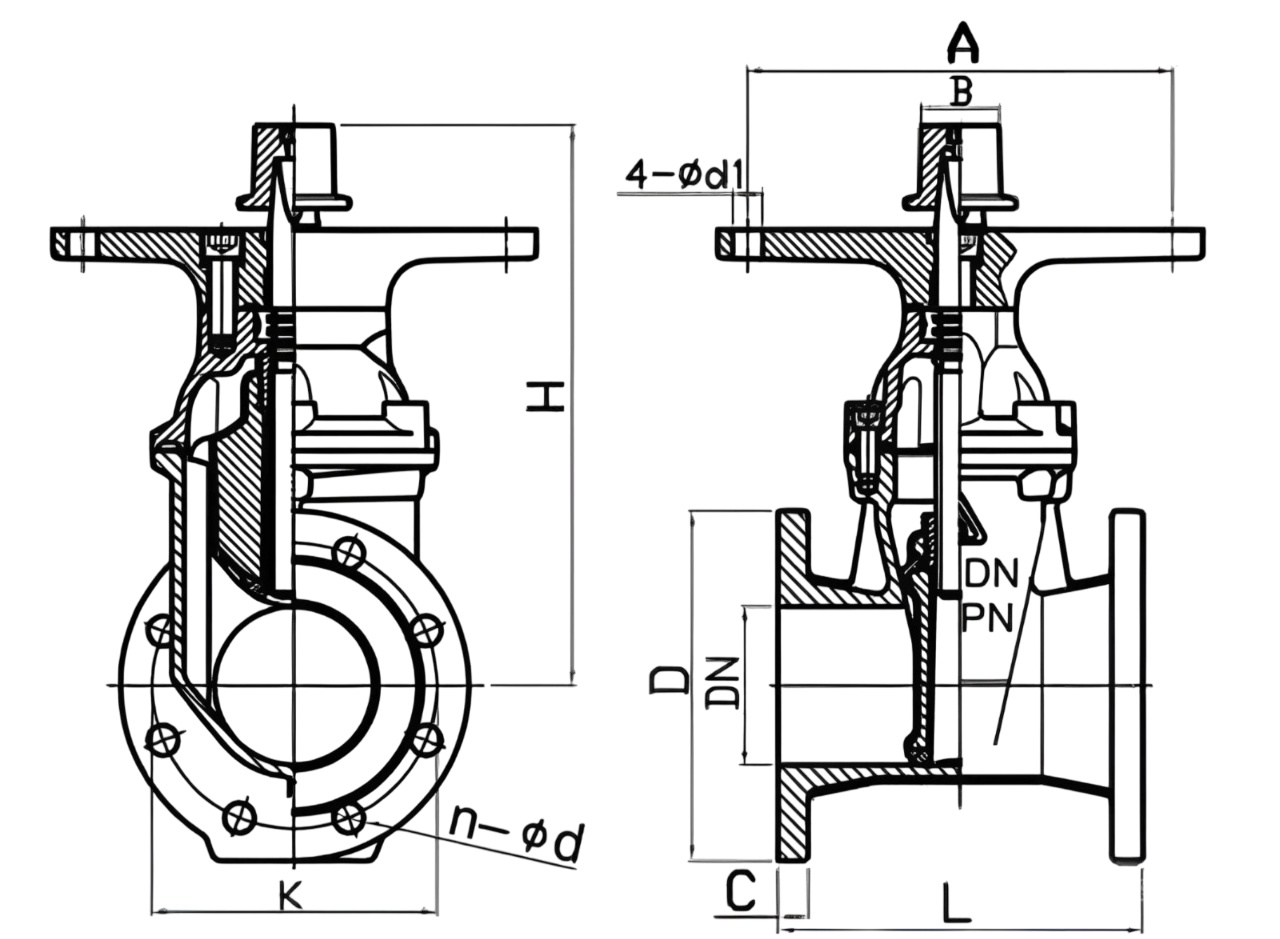

Cấu tạo và vật liệu theo tiêu chuẩn ANSI 150LB
Thân và nắp van cổng Shinyi FNCX-A1 được chế tạo từ gang cầu chất lượng cao, đáp ứng các yêu cầu vật liệu của tiêu chuẩn UL và FM. Kết cấu thân van được tính toán để chịu được áp suất làm việc lên đến 300 PSI theo tiêu chuẩn ANSI Class 150, đảm bảo an toàn cho hệ thống PCCC.
Lá van dạng nêm được bọc cao su EPDM lưu hóa toàn phần, tạo bề mặt làm kín đàn hồi và ổn định trong suốt vòng đời sử dụng. Vật liệu EPDM giúp lá van có khả năng phục hồi tốt, duy trì độ kín ngay cả sau thời gian dài không vận hành.
Trục van được chế tạo từ thép không gỉ, đảm bảo khả năng chống ăn mòn và truyền lực ổn định trong quá trình đóng mở. Hệ gioăng làm kín và O-ring bằng cao su NBR được bố trí nhiều lớp tại các vị trí tiếp giáp giữa thân, nắp và trục.
Cấu hình gioăng này giúp ngăn ngừa rò rỉ nước chữa cháy ra bên ngoài, đảm bảo an toàn cho khu vực lắp đặt. Bề mặt thân van được phủ sơn epoxy resin powder, giúp tăng khả năng chống ăn mòn và phù hợp cho môi trường PCCC trong nhà và ngoài trời.
| Bộ phận | Vật liệu | Vai trò kỹ thuật |
|---|---|---|
| Thân, nắp van | Gang cầu | Chịu áp ANSI 150LB |
| Lá van | Gang cầu + EPDM | Làm kín dòng chảy |
| Trục van | Thép không gỉ | Truyền động đóng mở |
| Gioăng, O-ring | NBR | Ngăn rò rỉ |
Nguyên lý hoạt động và đặc tính dòng chảy
Van cổng Shinyi FNCX-A1 hoạt động theo nguyên lý nâng hạ lá van thông qua cơ cấu ren đặt bên trong thân van.
Khi vận hành mở, trục van quay làm lá van di chuyển lên trên và rút hoàn toàn khỏi tiết diện dòng chảy. Ở trạng thái mở hoàn toàn, tiết diện dòng chảy được giữ nguyên, giúp nước chữa cháy đi qua với tổn thất áp suất rất thấp.
Đặc tính này đặc biệt quan trọng trong hệ thống PCCC, nơi yêu cầu duy trì lưu lượng và áp lực nước ổn định khi xảy ra sự cố. Khi van đóng, lá van bọc cao su EPDM ép sát vào bề mặt làm kín của thân van, tạo độ kín hoàn toàn.
Van cổng FNCX-A1 chỉ được sử dụng cho chức năng đóng hoặc mở hoàn toàn, không được dùng để điều tiết lưu lượng. Việc sử dụng van đúng chức năng giúp kéo dài tuổi thọ và đảm bảo độ tin cậy của hệ thống PCCC.
Dải kích thước DN65–DN300 theo chuẩn ANSI
Van cổng Shinyi FNCX-A1 được sản xuất với dải kích thước từ DN65 đến DN300, tương ứng với kích thước danh nghĩa từ 2.5 inch đến 12 inch.
Các kích thước này được chuẩn hóa theo tiêu chuẩn ANSI, đảm bảo khả năng lắp đặt đồng bộ với mặt bích ANSI 150LB. Dải DN65 đến DN100 thường được sử dụng cho các nhánh sprinkler và tuyến cấp nước phụ trong hệ thống PCCC.
Các kích thước DN125 đến DN300 được lắp đặt cho tuyến ống chính, vòng cấp nước chữa cháy và trạm bơm PCCC. Việc sử dụng đúng kích thước DN giúp đảm bảo hiệu suất thủy lực và khả năng đáp ứng lưu lượng khi hệ thống được kích hoạt.
Ứng dụng và lắp đặt trong hệ thống PCCC
Van cổng Shinyi FNCX-A1 được ứng dụng rộng rãi trong các hệ thống PCCC yêu cầu chứng nhận UL/FM và tiêu chuẩn ANSI.
Sản phẩm phù hợp cho nhà máy công nghiệp, khu công nghiệp, kho logistics, trung tâm dữ liệu và các công trình có vốn đầu tư nước ngoài. Trong quá trình lắp đặt, van thường được đặt ở trạng thái mở hoàn toàn và được niêm phong theo quy định của hệ thống PCCC.
Van cổng ty chìm FNCX-A1 đặc biệt phù hợp cho các tuyến ống ngầm hoặc khu vực không yêu cầu quan sát trạng thái van trực tiếp. Việc kiểm tra và bảo trì định kỳ giúp đảm bảo van luôn sẵn sàng hoạt động khi hệ thống chữa cháy được kích hoạt.
