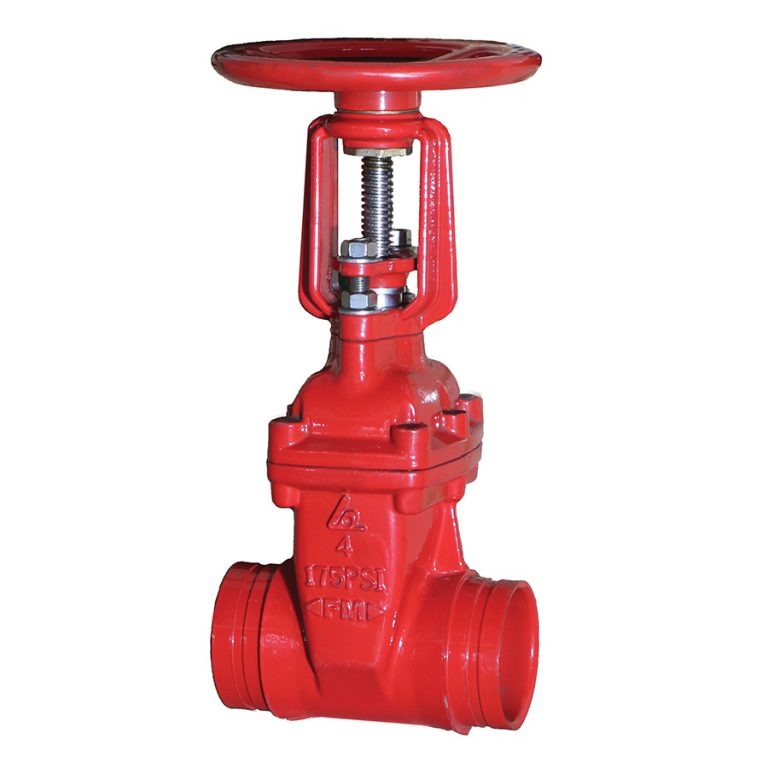

Giới thiệu van cổng Shinyi FRHX-A1
Van cổng Shinyi FRHX-A1 là dòng van cổng lá van bọc cao su ty nổi, được thiết kế chuyên dụng cho các hệ thống phòng cháy chữa cháy theo tiêu chuẩn UL/FM của Hoa Kỳ.
Sản phẩm làm việc ở cấp áp suất ANSI Class 150 với áp suất làm việc lên đến 300 PSI, đáp ứng yêu cầu vận hành an toàn và ổn định trong các hệ thống PCCC công nghiệp quy mô lớn.
Theo phân loại kỹ thuật của Shinyi, FRHX-A1 thuộc nhóm van cổng ty nổi (Rising Stem), trong đó trục van trồi lên khi mở và hạ xuống khi đóng, cho phép nhận biết trực quan trạng thái van.
Dòng van này thường được lắp đặt tại các vị trí dễ quan sát như phòng bơm, trạm kỹ thuật và khu vực kiểm soát hệ thống PCCC trung tâm.
Van cổng Shinyi FRHX-A1 được sản xuất tại Việt Nam theo quy trình kiểm soát chất lượng nghiêm ngặt, đáp ứng đồng thời các yêu cầu của UL Listed và FM Approved.
Đặc điểm thiết kế ty nổi trong hệ thống UL/FM
Thiết kế ty nổi là đặc trưng kỹ thuật quan trọng của van cổng Shinyi FRHX-A1, cho phép người vận hành xác định trạng thái đóng hoặc mở của van bằng quan sát trực tiếp.
Khi van mở hoàn toàn, trục van trồi lên khỏi nắp van, thể hiện rõ ràng rằng hệ thống đang ở trạng thái cấp nước chữa cháy sẵn sàng.
Ngược lại, khi trục van hạ xuống, người vận hành có thể nhanh chóng nhận biết van đang bị đóng hoặc đóng chưa hoàn toàn.
Thiết kế này đặc biệt quan trọng trong các hệ thống PCCC tiêu chuẩn Mỹ, nơi việc kiểm soát trạng thái van là yêu cầu bắt buộc trong quá trình nghiệm thu và vận hành.
So với van cổng ty chìm UL/FM, van ty nổi FRHX-A1 cho phép phát hiện nhanh các tình trạng thao tác sai hoặc can thiệp ngoài ý muốn.
Tuy nhiên, do trục van trồi lên khi mở, FRHX-A1 yêu cầu không gian lắp đặt phía trên đủ lớn để đảm bảo hành trình làm việc của trục.
Vì lý do này, FRHX-A1 thường được lắp đặt trong nhà trạm, phòng bơm hoặc các khu vực lắp đặt nổi có kiểm soát.

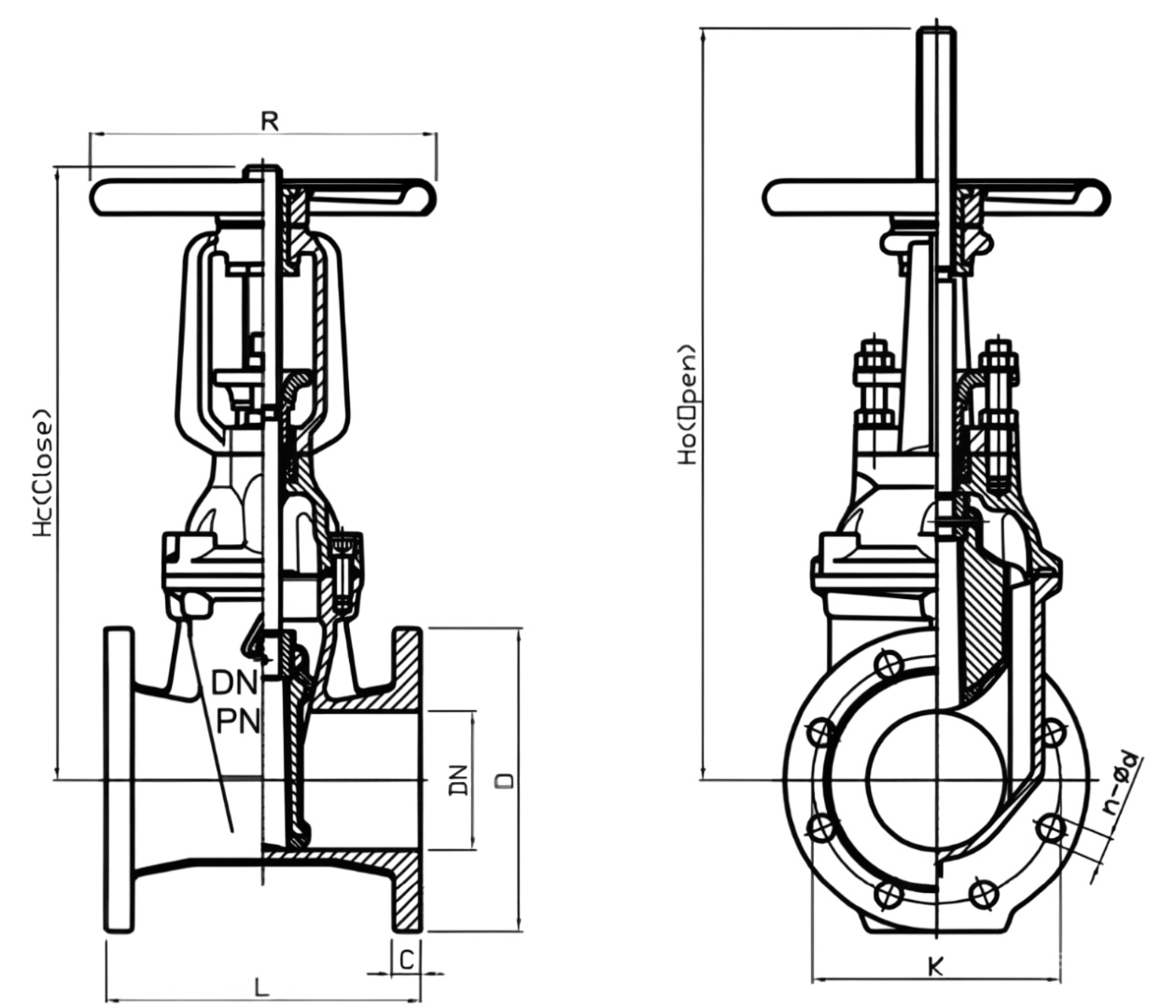

Cấu tạo và vật liệu theo tiêu chuẩn ANSI 150LB
Thân và nắp van cổng Shinyi FRHX-A1 được chế tạo từ gang cầu chất lượng cao, đáp ứng các yêu cầu vật liệu nghiêm ngặt của UL và FM cho van PCCC.
Kết cấu thân van được thiết kế để chịu được áp suất làm việc lên đến 300 PSI theo tiêu chuẩn ANSI Class 150, đảm bảo an toàn trong điều kiện vận hành khắc nghiệt.
Lá van dạng nêm được bọc cao su EPDM lưu hóa toàn phần, tạo bề mặt làm kín đàn hồi và duy trì độ kín ổn định trong suốt vòng đời sử dụng.
Vật liệu EPDM giúp lá van có khả năng phục hồi tốt, đảm bảo độ kín ngay cả khi van không được vận hành trong thời gian dài.
Trục van ty nổi được chế tạo từ thép không gỉ, có khả năng chống ăn mòn và chịu mài mòn cao trong môi trường PCCC.
Hệ gioăng làm kín và O-ring bằng cao su NBR được bố trí tại các vị trí tiếp giáp giữa thân, nắp và trục, giúp ngăn rò rỉ nước chữa cháy ra bên ngoài.
Bề mặt thân van được phủ sơn epoxy resin powder theo tiêu chuẩn UL/FM, giúp tăng khả năng chống ăn mòn và phù hợp cho lắp đặt trong nhà và ngoài trời.
| Bộ phận | Vật liệu | Vai trò kỹ thuật |
|---|---|---|
| Thân, nắp van | Gang cầu | Chịu áp ANSI 150LB |
| Lá van | Gang cầu + EPDM | Làm kín dòng chảy |
| Trục ty nổi | Thép không gỉ | Hiển thị trạng thái & truyền động |
| Gioăng, O-ring | NBR | Ngăn rò rỉ |
Nguyên lý hoạt động và đặc tính dòng chảy
Van cổng Shinyi FRHX-A1 hoạt động theo nguyên lý nâng hạ lá van thông qua cơ cấu ren gắn trực tiếp trên trục ty nổi.
Khi xoay tay quay, trục van di chuyển lên hoặc xuống theo phương thẳng đứng, kéo theo lá van đóng hoặc mở hoàn toàn.
Ở trạng thái mở hoàn toàn, lá van được rút hoàn toàn khỏi tiết diện dòng chảy, cho phép nước chữa cháy đi qua mà không bị cản trở.
Đặc tính này giúp tổn thất áp suất qua van rất thấp, đảm bảo lưu lượng và áp lực nước cần thiết khi hệ thống PCCC được kích hoạt.
Khi van đóng, lá van bọc cao su EPDM ép sát vào bề mặt làm kín của thân van, tạo độ kín hoàn toàn.
Van cổng FRHX-A1 chỉ được sử dụng cho chức năng đóng hoặc mở hoàn toàn, không được sử dụng để điều tiết lưu lượng.
Việc sử dụng đúng chức năng giúp duy trì tuổi thọ và độ tin cậy của hệ thống chữa cháy.
Dải kích thước DN65–DN300 theo chuẩn ANSI
Van cổng Shinyi FRHX-A1 được sản xuất với dải kích thước từ DN65 đến DN300, tương ứng kích thước danh nghĩa từ 2.5 inch đến 12 inch.
Các kích thước này được chuẩn hóa theo tiêu chuẩn ANSI, đảm bảo khả năng lắp đặt đồng bộ với mặt bích ANSI 150LB trong hệ thống PCCC.
Dải DN65 đến DN100 thường được sử dụng cho các nhánh sprinkler và tuyến cấp nước phụ trong hệ thống chữa cháy.
Các kích thước DN125 đến DN300 được lắp đặt cho tuyến ống chính, vòng cấp nước chữa cháy và trạm bơm PCCC trung tâm.
Việc lựa chọn đúng kích thước DN giúp đảm bảo hiệu suất thủy lực và khả năng đáp ứng lưu lượng khi xảy ra sự cố cháy.
Ứng dụng và lắp đặt trong hệ thống PCCC
Van cổng Shinyi FRHX-A1 được ứng dụng rộng rãi trong các hệ thống PCCC yêu cầu chứng nhận UL/FM và tiêu chuẩn ANSI.
Sản phẩm phù hợp cho nhà máy công nghiệp, khu công nghiệp, kho logistics, trung tâm dữ liệu và các công trình có vốn đầu tư nước ngoài.
Van ty nổi FRHX-A1 thường được lắp đặt tại các vị trí cần quan sát trạng thái van như phòng bơm, trạm kỹ thuật và khu vực vận hành trung tâm.
Trong quá trình lắp đặt, cần đảm bảo đủ không gian chiều cao cho hành trình trục ty nổi và thuận tiện cho thao tác tay quay.
Việc kiểm tra và bảo trì định kỳ giúp đảm bảo van luôn ở trạng thái sẵn sàng, đáp ứng yêu cầu an toàn của hệ thống chữa cháy.
